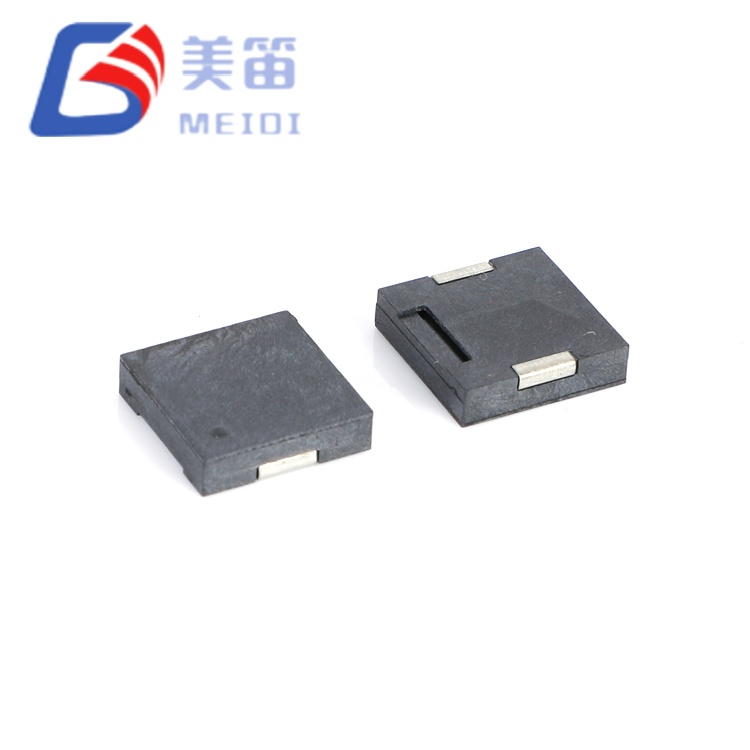

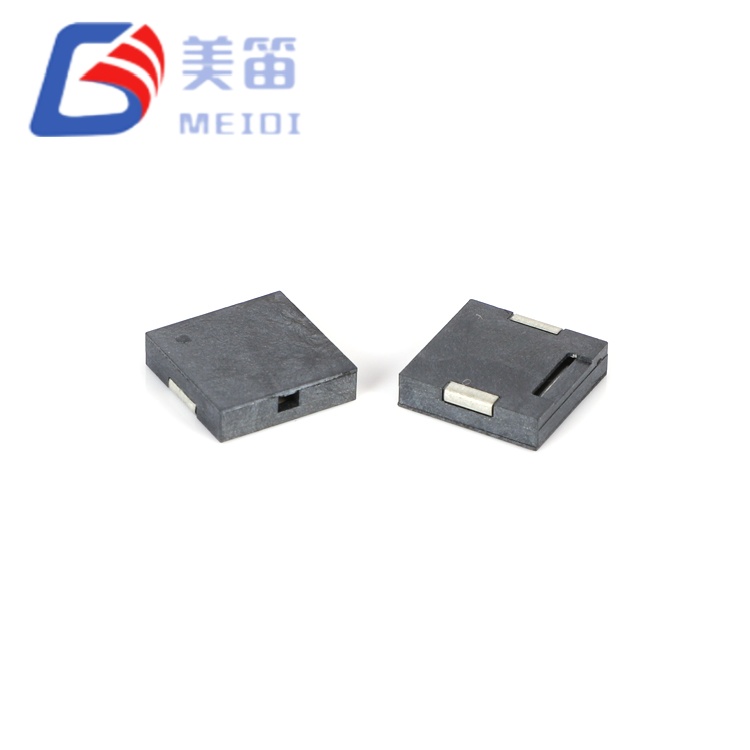

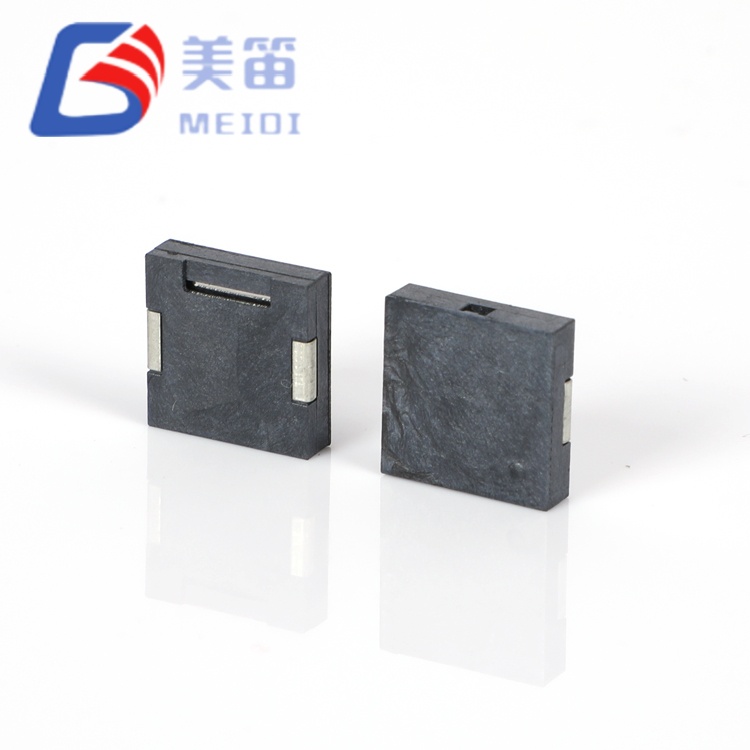

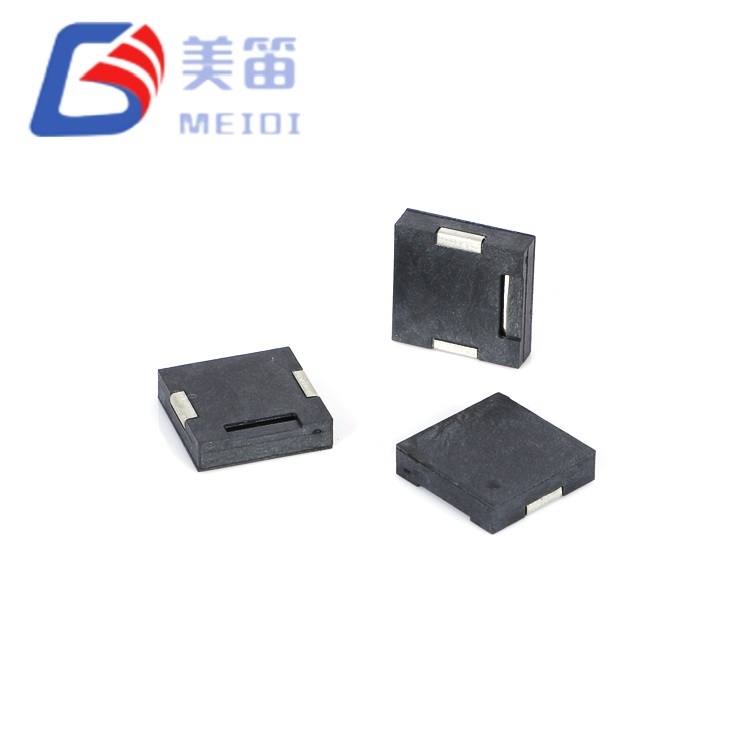

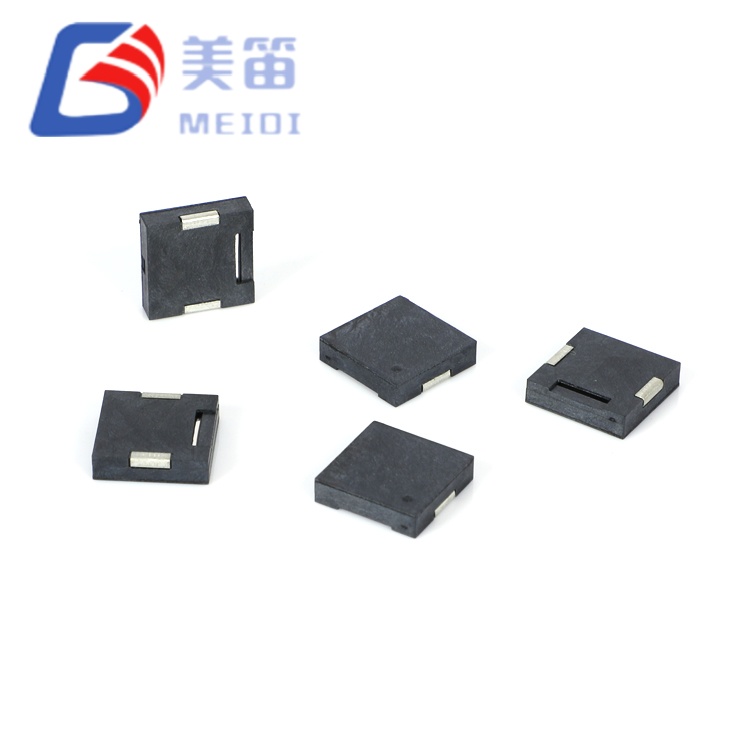

El zumbador piezoeléctrico pasivo SMD de 12*12*3 mm es un zumbador piezoeléctrico pasivo de montaje en superficie que acepta una amplia señal de accionamiento de 1 a 25 V, lo que permite que un solo componente cubra todo, desde rieles lógicos de 3,3 V hasta buses industriales de 24 V. Su frecuencia de resonancia está centrada en 4000 Hz y, a 3 V nominales, el consumo de corriente se mantiene por debajo de 5 mA, lo que lo hace práctico para instrumentos alimentados por baterías así como para instalaciones fijas. Con un tamaño cuadrado de 12 mm y una altura de solo 3 mm, el zumbador cabe en conjuntos de PCB densos donde el espacio y la energía se gestionan de forma estricta.
Debido a que el zumbador pasivo piezoeléctrico SMD de 12*12*3 mm es un transductor pasivo, requiere una forma de onda de CA externa, generalmente una onda cuadrada o una señal PWM de 4000 Hz o cerca de ella. Esto le da al firmware un control total sobre el carácter del sonido: el tiempo de encendido y apagado, la modulación de frecuencia y los patrones multitono se pueden definir en el software sin cambiar ningún hardware. La amplia tolerancia de suministro significa que se puede utilizar el mismo zumbador en todas las variantes de productos con diferentes voltajes de riel, lo que simplifica la adquisición y la calificación.
La frecuencia central de 4000 Hz se encuentra dentro de la banda de 2 a 5 kHz donde el oído humano tiene mayor sensibilidad, por lo que las alertas siguen siendo claramente audibles incluso a niveles de conducción modestos. A 3 V pico a pico, la presión sonora mínima garantizada es de 80 dB a 10 cm, y las mediciones de muestra suelen superar los 83 dB. La naturaleza capacitiva del elemento piezoeléctrico elimina las emisiones magnéticas, lo cual es una ventaja cuando el zumbador se coloca cerca de circuitos analógicos o de RF sensibles.
| Parámetro | Valor | Condiciones de prueba |
| Tipo de producto | Zumbador pasivo piezoeléctrico | — |
| Tensión nominal | 3 V (Vp-p) | Referencia pico a pico |
| Voltaje de funcionamiento | 1 – 25 V (Vp‑p) | Gama funcional completa |
| Frecuencia resonante | 4000 ± 300Hz | A tensión nominal |

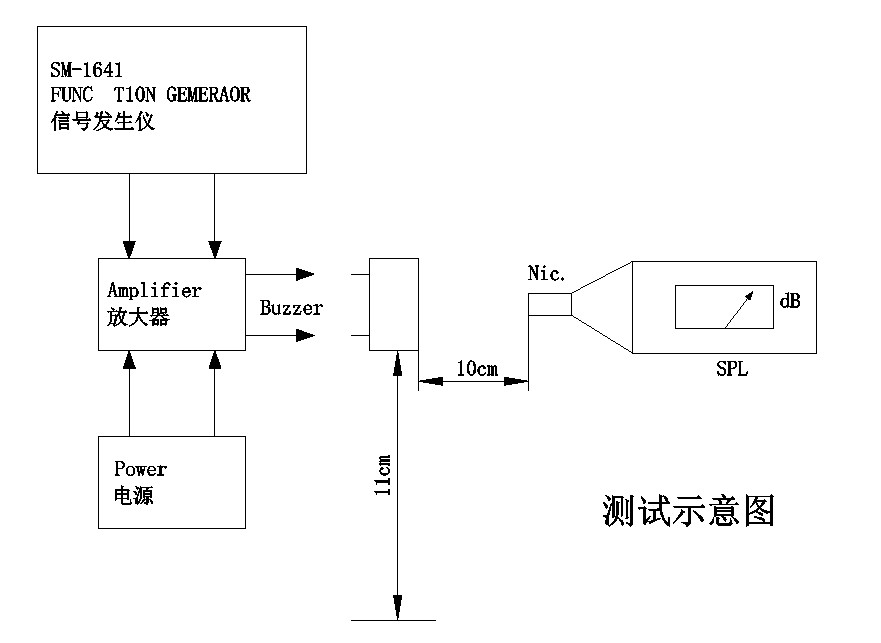

| Salida de sonido a 10 cm | ≥ 80dB | A 3 V, 4000 Hz |
| Corriente de funcionamiento | ≤ 5mA | A 3V |
| Capacidad | 14.000 ± 30% pF | A 1 kHz, 25 ℃ |
| Temperatura de funcionamiento | -30 ℃ ~ +70 ℃ | Continuo |
| Temperatura de almacenamiento | -40 ℃ ~ +85 ℃ | No operativo |

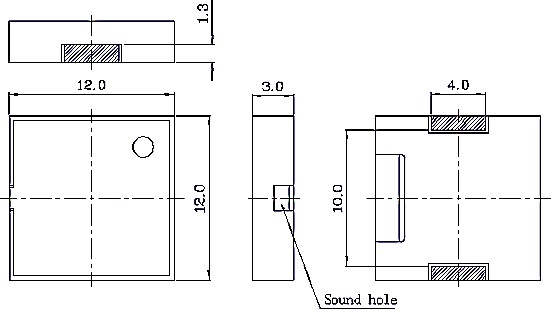

| Dimensiones (largo × ancho × alto) | 12,0 × 12,0 × 3,0 mm | Solo cuerpo |
| Peso | 0,4 gramos | Típico |
| Material de la carcasa | LCP negro | Compatible con reflujo |
| Tipo de montaje | SMD | Reflujo: 255 ± 5 ℃, hasta 3 pasadas |
Interfaces de electrodomésticos: alertas de fin de ciclo y fallas en lavadoras, hornos microondas y purificadores de aire, donde un solo timbre puede dar servicio a tableros de control de 5 V y 12 V sin traducción de voltaje.
Paneles domésticos inteligentes y puertas de enlace de IoT: tonos de estado para emparejamiento de Wi‑Fi, armado de seguridad y reconocimiento del asistente de voz, impulsados directamente desde un GPIO de 3,3 V.
Equipos de refrigeración comercial y HVAC: alarmas de puerta entreabierta y umbral de temperatura en vitrinas y cámaras frigoríficas, que se benefician del rango de temperatura de funcionamiento ampliado.
Instrumentos portátiles que funcionan con baterías: medidores portátiles y monitores ambientales donde el consumo de corriente inferior a 5 mA extiende el tiempo de funcionamiento.
Accesorios de posventa para automóviles: accionamiento directo de 12 V para recordatorios de cinturones de seguridad, retroalimentación de sensores de estacionamiento e indicadores de carga.
| Requisito de diseño | Atributo MLT‑1230 |
| Un zumbador para múltiples voltajes de producto | El rango de 1 a 25 V cubre rieles de 3,3 V, 5 V, 12 V y 24 V, lo que consolida el inventario y simplifica la gestión de listas de materiales. |
| Bajo consumo de energía | ≤5mA a 3V es adecuado para baterías y sistemas de recolección de energía; El consumo real depende del voltaje del variador y del ciclo de trabajo. |
| Alerta clara para todos los grupos de edad. | La resonancia de 4 kHz es consistentemente perceptible en todos los grupos demográficos y el tono se transmite bien a través de recintos de plástico típicos. |
| Ubicación compatible con EMC | Sin campo magnético ni ruido de conmutación inductivo, por lo que el zumbador se puede colocar cerca de antenas, sensores o circuitos analógicos de precisión. |
| Integración de gabinete delgado | La altura de 3 mm cabe debajo de pantallas, paquetes de baterías y recipientes de protección en productos portátiles y montados en paneles. |

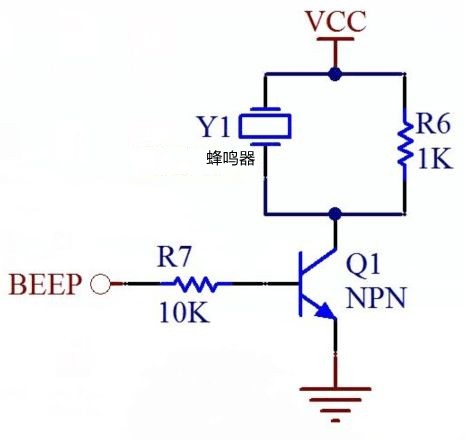

La capacitancia de 14000 pF representa una carga reactiva de aproximadamente 2,8 kΩ a 4000 Hz. La mayoría de las salidas de MCU de 3,3 V pueden controlar esto directamente, pero para el funcionamiento de 12 V o 24 V se recomienda un búfer de transistor simple o un controlador piezoeléctrico dedicado para gestionar la oscilación de voltaje más alta. Los esquemas de referencia están disponibles en el equipo de aplicaciones de MEIDI.
MEIDI Intelligent Technology diseña y fabrica componentes acústicos desde 2011. La fábrica integrada verticalmente de la empresa en Jiangsu, China, cubre el moldeado LCP, el ensamblaje SMD automatizado, el procesamiento cerámico piezoeléctrico y las pruebas acústicas de final de línea al 100 %. La certificación ISO 9001 y un laboratorio de confiabilidad dedicado brindan el marco para una calidad constante en grandes volúmenes.

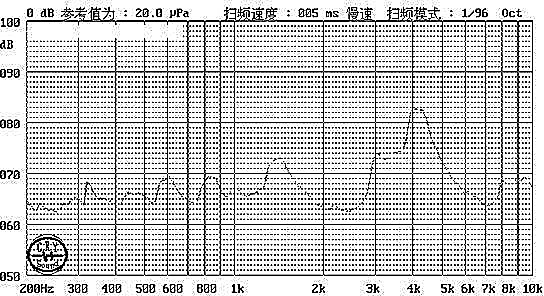

El zumbador pasivo piezoeléctrico SMD de 12*12*3 mm se produce en las mismas líneas automatizadas que suministran a los clientes industriales y automotrices de MEIDI. Cada lote de producción se somete a un conjunto completo de pruebas. La frecuencia de resonancia se verifica en el 100 % de las unidades para garantizar que se cumpla la ventana de 4000 ± 300 Hz; Las muestras de producción muestran consistentemente una distribución ajustada de 4000 Hz. La capacitancia se protege a 14000 pF ±30 % y el nivel de presión sonora se confirma mediante muestreo estadístico, con valores típicos que oscilan entre 83,8 dB y 86,7 dB. La detección de estrés ambiental incluye 48 horas a +80°C, 48 horas a -30°C y cinco ciclos de choque térmico. La robustez mecánica se valida mediante pruebas de vibración y pruebas de caída de 75 cm, mientras que la integridad de la soldadura se verifica mediante la resistencia al calor de la soldadura y el perfilado de reflujo completo. Todos los registros de pruebas están vinculados a un código de lote en la vivienda y se conservan durante diez años.
1. ¿Cómo afecta el amplio rango de voltaje al circuito de accionamiento?
A 3 V, muchos microcontroladores pueden activar el zumbador directamente porque el consumo de corriente es inferior a 5 mA. A medida que aumenta la tensión de alimentación, también aumenta la corriente máxima; a 12 V o 24 V se recomienda un buffer de transistor simple o un MOSFET de nivel lógico. La ventaja importante es que se puede utilizar el mismo zumbador en todos estos voltajes, eliminando la necesidad de diferentes números de pieza.
2. ¿Por qué la frecuencia de resonancia se establece en 4000 Hz?
4000 Hz se encuentra dentro del rango de 2 a 5 kHz donde el oído humano es más sensible, por lo que el tono se detecta fácilmente incluso a volúmenes bajos. Esta frecuencia también se propaga bien a través de recintos de plástico y es menos direccional que las frecuencias más altas, lo que la convierte en un buen tono de alerta de uso general.
3. ¿Puede el MLT‑1230 producir voz o música?
No. El dispositivo es un transductor resonante de banda estrecha optimizado para 4000 Hz. Si bien se pueden generar patrones simples como pitidos y chirridos variando el ciclo de trabajo de PWM, no puede reproducir voz ni audio complejo. Para tales aplicaciones se debe considerar un altavoz dinámico o una sirena piezoeléctrica de banda ancha.
4. ¿Qué significa la capacitancia de 14000 pF para mi diseño?
La capacitancia define la carga reactiva vista por el conductor. A 4000 Hz, la reactancia es de aproximadamente 2,8 kΩ. Este valor debe usarse para calcular la corriente máxima que debe suministrar el controlador. La tolerancia de ±30% debe tenerse en cuenta en los márgenes de diseño del peor de los casos.
5. ¿Está disponible la personalización?

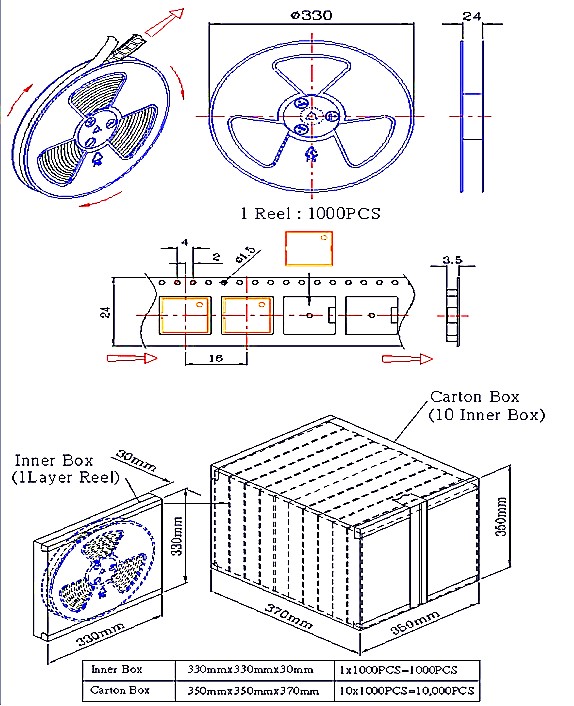

Sí. MEIDI ofrece sintonización de frecuencia personalizada dentro de un rango de 2 a 5 kHz, valores de capacitancia alternativos y diferentes configuraciones de cinta y carrete para proyectos OEM de gran volumen. Póngase en contacto con el equipo de aplicaciones con sus requisitos para una evaluación de viabilidad y plazo de entrega.
Para hojas de datos, curvas acústicas específicas de voltaje, diseños de referencia de circuitos de accionamiento o personalización OEM, envíe sus requisitos a través del formulario de contacto. Los ingenieros de aplicaciones de MEIDI normalmente responden dentro de un día hábil con documentación técnica y precios por volumen.
