Jiangsu Meididesarrolla y fabrica componentes acústicos en miniatura para fabricantes de equipos electrónicos en todo el mundo. A través de la mejora continua en el diseño acústico, procesos de montaje automatizados y Gestión de calidad, Meidi ofrece productos de timbre que cumplen con diferentes requisitos de integración y funcionamiento de PCB. requisitos.
Para el desarrollo del zumbador activo magnético SMD, el equipo de ingeniería de Meidi se centra en la estructura de los componentes. diseño, análisis de compatibilidad eléctrica, requisitos de ensamblaje SMT y verificación acústica. Desde muestras de prototipos hasta lotes de producción, la empresa proporciona comunicación técnica y Soporte de fabricación para ayudar a los clientes a integrar indicadores de sonido confiables en sus sistemas electrónicos. productos.

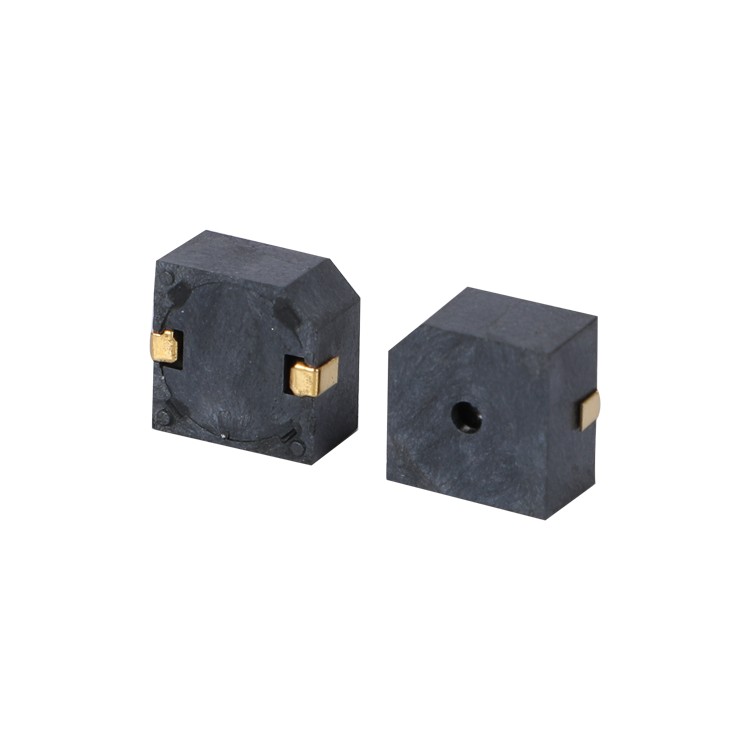

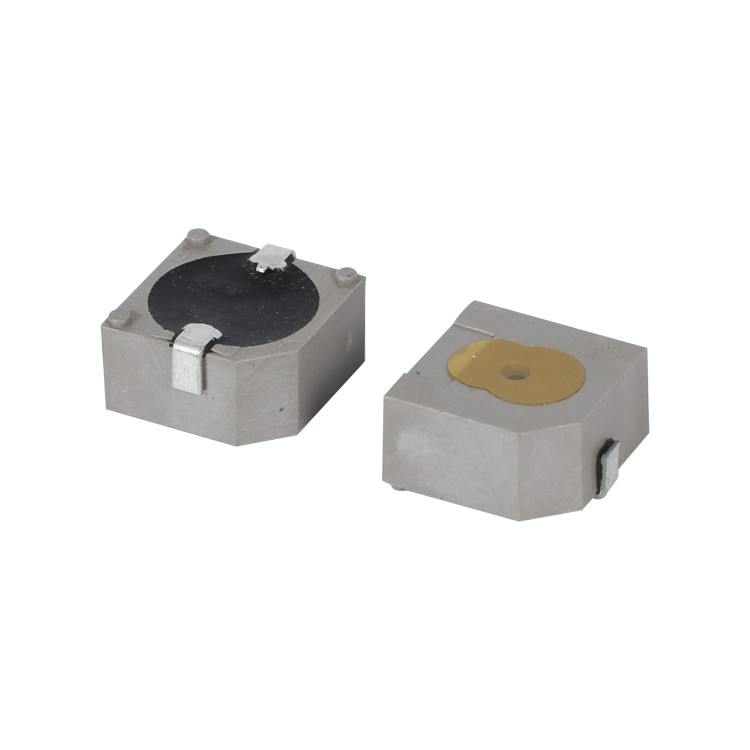

El zumbador activo magnético SMD es un componente de sonido electromagnético compacto diseñado para PCB directo montaje. Combina una estructura de transductor magnético con un circuito de oscilación incorporado, lo que permite El zumbador genera un tono fijo cuando se conecta al voltaje de CC especificado.
A diferencia de los diseños electromagnéticos pasivos que requieren una fuente de señal externa, los magnéticos activos Los zumbadores simplifican el diseño del circuito al integrar la función de conducción dentro del componente. esto La configuración reduce la carga de trabajo del controlador principal y es adecuada para dispositivos electrónicos. que requieren una indicación audible simple y estable.
El paquete de montaje en superficie permite la colocación automatizada utilizando equipos de producción SMT estándar. esto El diseño ayuda a los fabricantes a reducir los pasos de ensamblaje manual y mejorar la consistencia durante las operaciones de alto volumen. Producción de PCB.
Al seleccionar un componente acústico SMD, los ingenieros normalmente consideran el tamaño del paquete, el montaje dirección, condiciones de soldadura, parámetros eléctricos y espacio disponible en la placa. Meidi apoya Requisitos personalizados según diferentes estructuras de productos y entornos de montaje.
El mecanismo electromagnético interno produce sonido a través de la interacción entre la bobina, campo magnético y diafragma vibratorio. Esta estructura proporciona un tono de alerta reconocible comúnmente Se utiliza para indicación del estado del equipo, señales de advertencia y retroalimentación de operación.
En comparación con las estructuras piezoeléctricas, los zumbadores magnéticos generalmente proporcionan diferentes frecuencias. Características y respuesta acústica. Para aplicaciones que requieren control de frecuencia externo, Los ingenieros pueden considerar unaZumbador pasivo magnéticoen cambio.
Los componentes del zumbador activo magnético SMD se integran comúnmente en productos donde el tamaño compacto y Se requiere una salida de audio fija, que incluye:
En estas aplicaciones, el zumbador actúa como un componente de retroalimentación audible para notificar a los usuarios sobre el funcionamiento. estado, condiciones anormales o respuestas del sistema.
Antes de integrar un zumbador magnético activo SMD en un producto, los ingenieros suelen evaluar varios parámetros clave:
La coincidencia adecuada entre la especificación del zumbador y el entorno de la aplicación ayuda a mantener Rendimiento acústico constante durante el funcionamiento a largo plazo.
Jiangsu Meidi brinda soporte personalizado para diferentes requisitos de productos electrónicos, incluidos ajuste de parámetros acústicos, modificación de la carcasa, selección de embalaje y verificación de muestras.
El proceso de producción incluye inspección de componentes, control de montaje, pruebas acústicas y control de calidad. Verificación para mantener la consistencia del producto entre el desarrollo del prototipo y la producción en masa.
Para los clientes que buscan diferentes opciones acústicas de montaje en superficie, Meidi también suministra productos relacionados. productos comoZumbador SMDy componentes de indicación audible personalizados.
P: ¿Cómo genera sonido un zumbador activo magnético SMD?
R: El zumbador utiliza un oscilador interno y una estructura de transductor electromagnético. Cuando la alimentación CC es Aplicado, el circuito interno impulsa la bobina y el diafragma para producir una salida de sonido preestablecida.
P: ¿Cuál es la ventaja de elegir un zumbador activo para diseños de PCB?
R: Un zumbador activo no requiere una señal de audio externa del controlador, lo que puede simplificar diseño de circuitos y reducir la complejidad del software o hardware para aplicaciones de alerta fija.
P: ¿Puede Meidi personalizar las especificaciones del zumbador activo magnético SMD?
R: Sí. Meidi admite la personalización relacionada con parámetros eléctricos, dimensiones mecánicas, requisitos de embalaje y rendimiento acústico según los diseños de producto del cliente.
P: ¿Qué otros productos acústicos ofrece Jiangsu Meidi?
R: Meidi fabrica varios componentes de timbre, incluidosZumbador de alarma, Serie de zumbadores magnéticos, productos de zumbadores piezoeléctricos y soluciones acústicas personalizadas para aplicaciones electrónicas.
La siguiente tabla enumera todas las especificaciones estándar de los productos de esta serie. Hay soluciones personalizadas disponibles a pedido; no dude en contactarnos para conocer más requisitos de personalización.
| Modelo | Imagen del producto | Tensión nominal (VCC) | Voltaje de funcionamiento (VCC) | Nivel de presión sonora a 10 cm (dB) | Corriente de funcionamiento (mA) | Frecuencia de resonancia (Hz) | Temperatura de funcionamiento (℃) | Peso (gramos) | Dimensiones (mm) |

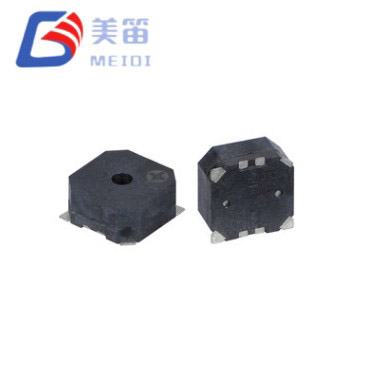

| MLT-13065Y-5V |
|
5 | 4~7 | ≥85 | ≤50 | 2700±300 | -40~+105 | 25 | 12,8×12,8×6,5 |

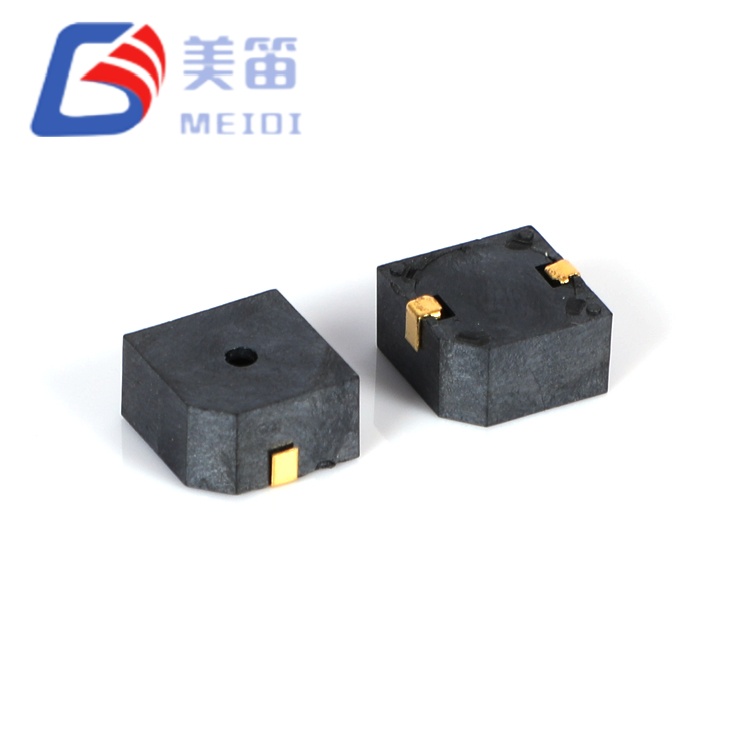

| MLT-9650Y-5V |
|
5 | 4~7 | ≥85 | ≤30 | 3000±300 | -30~+70 | 1.5 | 9,6×9,6×5,0 |
