Zumbador activo magnético autoimpulsado para dispositivos de alarma

Un zumbador magnético activo incluye una bobina, un imán permanente, un diafragma ferromagnético, y un circuito oscilador en una única unidad autónoma. Cuando un voltaje CC dentro de su Se aplica el rango nominal, la electrónica integrada interrumpe automáticamente la corriente de la bobina. a la frecuencia de resonancia mecánica, lo que hace que el diafragma vibre y emita un sonido constante. tono. Sin generador de señal externo, salida PWM de microcontrolador ni controlador adicional Se requiere etapa. Este comportamiento plug-and-sound hace que el zumbador activo magnético sea un elección frecuente para equipos donde todo lo que se necesita es una alerta de frecuencia fija y La simplicidad del circuito es una prioridad.

Oscilador interno y simplificación de circuitos

El oscilador incorporado está sintonizado al punto resonante del diafragma y la bobina. conjunto, que normalmente se encuentra entre 200 Hz y 3 kHz. Porque el cambio sucede en el timbre mismo, el sistema host solo necesita proporcionar una CC limpia suministro. Esto elimina la necesidad de un temporizador periférico en el microcontrolador y reduce la complejidad del firmware. En comparación, unZumbador pasivo magnéticorequiere una onda cuadrada externa o una señal PWM a la frecuencia resonante para generar sonido, dando al diseñador control sobre el tono y el volumen, pero a costa de más circuitos de accionamiento. En situaciones en las que el mismo riel de CC ya alimenta otra lógica, Se puede conectar un zumbador activo directamente, a veces solo con una resistencia en serie. para limitación de corriente.

Voltaje, corriente y salida acústica

Los zumbadores magnéticos activos se fabrican para voltajes nominales como 1,5 V, 3 V, 5 V, 12 V y 24 V CC. La tensión nominal determina la impedancia de la bobina y la nivel de presión sonora resultante, que comúnmente cae entre 80 dB y 100 dB en 10cm. El consumo de corriente suele estar en el rango de 10 mA a 50 mA, con mayor La corriente generalmente corresponde a una salida más alta. La frecuencia de resonancia es fija. por el diseño mecánico y no se puede cambiar en el campo, aunque múltiples Las variantes del patrón de tono (continuo, pulsado o alterno) se pueden especificar en el momento del pedido. Para aplicaciones que requieren un espacio de montaje en superficie, un Zumbador activo magnético SMDofrece el mismo auto-oscilante comportamiento en un paquete compatible con reflujo.

Dónde se utilizan los zumbadores magnéticos activos

Estos zumbadores aparecen en una amplia gama de productos que necesitan un sistema confiable y Indicador sonoro de bajo coste. Electrodomésticos como aires acondicionados, Los hornos microondas y las lavadoras los utilizan para recibir información al pulsar teclas y alertas de fin de ciclo. Los paneles de alarma de seguridad y los detectores de humo dependen de su Tono fuerte y directo para señalar peligro. En el entorno del automóvil, puerta abierta Las advertencias y recordatorios del cinturón de seguridad a menudo emplean zumbadores activos magnéticos porque Pueden funcionar directamente desde un riel de batería de 12 V sin señal adicional. acondicionamiento. Equipos industriales, incluidos suministros de energía y programables. controladores lógicos, también integra estos componentes para proporcionar fallas locales indicación.

Producción y Aseguramiento de Calidad en MEIDI

MEIDI fabrica zumbadores magnéticos activos en líneas de montaje dedicadas que combinan bobinado automatizado, inserción de imanes, soldadura de diafragma y Accesorio de PCB del oscilador. Cada unidad pasa una verificación acústica de final de línea. que registra el nivel de presión sonora, la frecuencia de resonancia y el consumo de corriente, con los datos conservados para la trazabilidad del lote. El sistema de calidad ISO9001 También requiere muestreo periódico para ciclos de temperatura, resistencia a la humedad, y durabilidad del calor de soldadura, lo que garantiza un rendimiento de campo consistente en todo volúmenes de producción. Para los clientes que necesitan un patrón de tono personalizado, un diferente longitud del cable o una impedancia de bobina específica, el equipo de ingeniería puede ajustar el diseño y proporcionar muestras de caracterización antes de la producción principal.

Preguntas frecuentes

¿Puedo cambiar la frecuencia de un zumbador magnético activo una vez construido?

No. La frecuencia de resonancia está determinada mecánicamente por el diafragma y la bobina. montaje y no se puede ajustar externamente. Si se utiliza una salida de frecuencia variable requerido, unZumbador pasivo magnéticoimpulsado por un microcontrolador La señal PWM sería una opción más adecuada.

¿Funciona un zumbador magnético activo con un suministro de CC fluctuante?

El oscilador interno espera un voltaje CC relativamente estable dentro del rango operativo especificado. Grandes oscilaciones de voltaje, ondulaciones o polaridad inversa puede causar un funcionamiento errático o daños permanentes. Un condensador de desacoplamiento simple y un diodo en serie para protección contra polaridad inversa son adiciones comunes al entrada de energía.

¿Cuál es la diferencia entre un zumbador activo magnético y un zumbador piezoeléctrico activo?

Ambos son autooscilantes y requieren sólo un suministro de CC, pero utilizan diferentes tecnologías de transductores. Un zumbador magnético activo produce una frecuencia más baja, Tono más cálido y puede funcionar con voltajes muy bajos. UnZumbador piezoeléctrico activogenera un sonido más agudo y nítido suena y normalmente consume menos corriente. La elección depende del tono deseado. carácter, presupuesto de energía y acústica del recinto.

La siguiente tabla enumera todas las especificaciones estándar de los productos de esta serie. Hay soluciones personalizadas disponibles a pedido; no dude en contactarnos para conocer más requisitos de personalización.

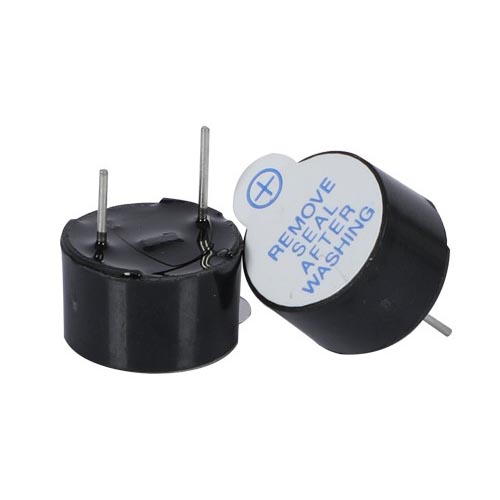

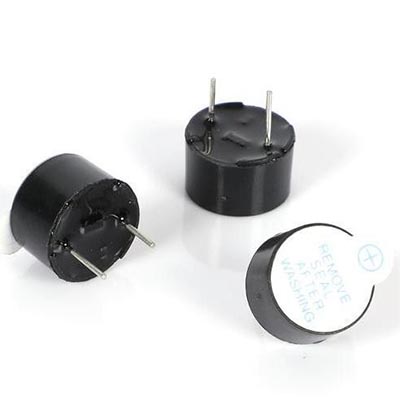

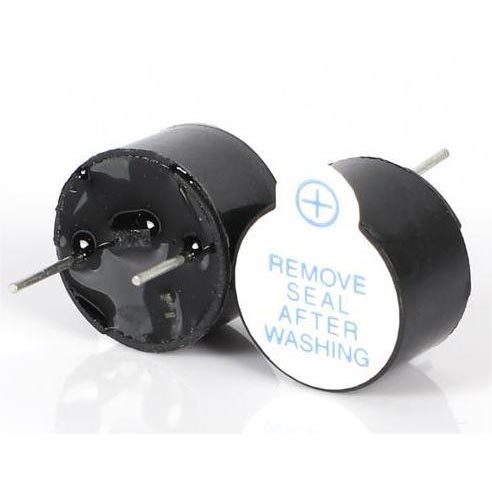

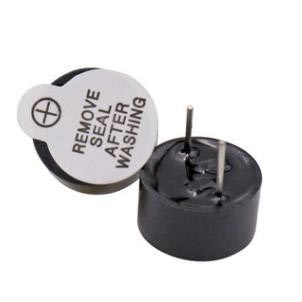

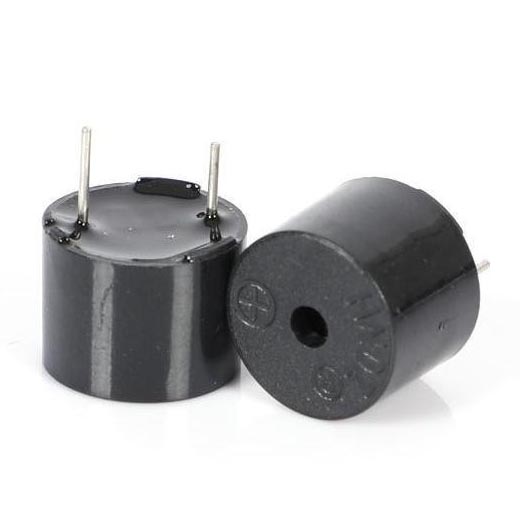

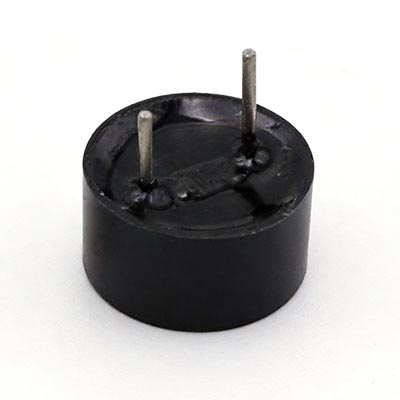

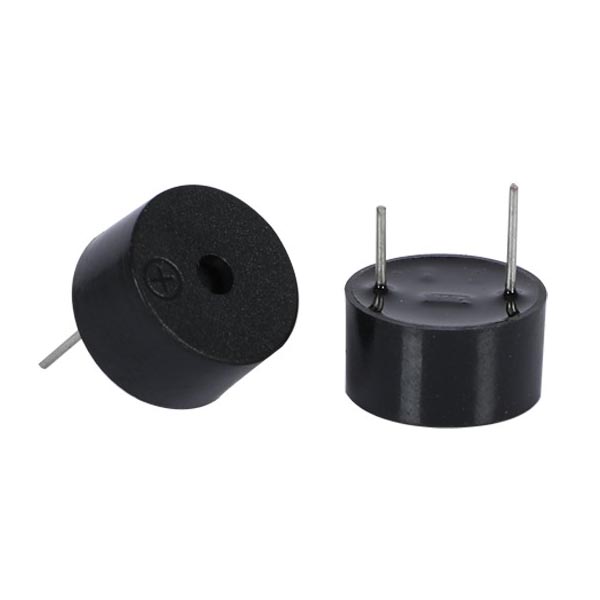

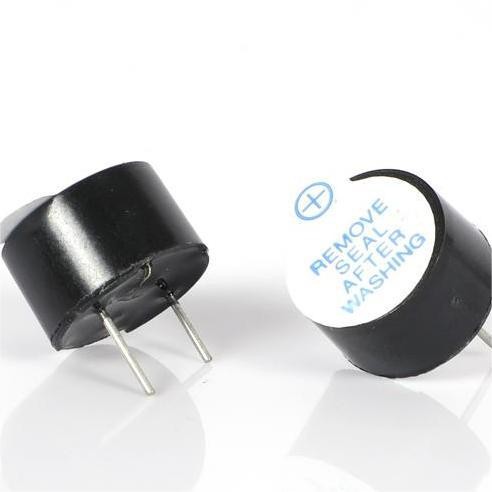

Modelo	Imagen del producto	Tensión nominal (VCC)	Voltaje de funcionamiento (VCC)	Nivel de presión sonora a 10 cm (dB)	Corriente de funcionamiento (mA)	Frecuencia de resonancia (Hz)	Temperatura de funcionamiento (℃)	Peso (gramos)	Dimensiones (mm)
HMB1206-03		3	2~5	≥85	≤30	2700±300	-20~+70	1.7	Ø12,0×6,5
HMB1206-05		5	3~7	≥85	≤30	2700±300	-20~+70	1.7	Ø12,0×6,5
HMB1206-12		12	8~16	≥85	≤30	2700±300	-20~+70	1.7	Ø12,0×7,5
HMB1275-03B		3	2~5	≥85	≤30	2700±300	-20~+70	1.7	Ø12,0×7,5
HMB1275-05B 65		5	3~7	≥83	≤30	2700±300	-20~+70	1.7	Ø12,0×7,5
HMB1275-05B 95		5	3~7	≥85	≤30	2700±300	-20~+70	1.7	Ø12,0×7,5
HMB1275-05C		5	3~7	≥85	≤30	2700±300	-20~+70	1.7	Ø12,0×7,5
HMB1275-12C		12	8~16	≥85	≤30	2700±300	-20~+70	1.7	Ø12,0×7,5
HMB1275-24B		24	18~26	≥90	≤30	2400±300	-20~+70	1.7	Ø12,0×7,5
HNB09A12		12	8~16	≥85	≤30	2700±300	-20~+70	0.75	Ø9.0×5.5
HNT-9042-03		3	1,5~4,5	≥85	≤30	2700±300	-20~+70	0.71	Ø9.0×4.2
HNT-9042-05		5	3~7	≥85	≤30	2700±300	-20~+70	0.71	Ø9.0×4.2
HNT-9042-12		12	8~16	≥85	≤30	2700±300	-20~+70	0.71	Ø9.0×4.2
HNT-9650-03		3	1,5~4,5	≥85	≤30	2700±300	-20~+70	0.78	Ø9,6×5,0
HNT-9650-05		5	3~7	≥85	≤30	2700±300	-20~+70	0.78	Ø9,6×5,5
HNT-9650-12		12	8~16	≥85	≤30	2700±300	-20~+70	0.78	Ø9,6×5,0
TMB12A03		3	2~5	≥85	≤30	2400±300	-20~+70	1.7	Ø12,0×9,5

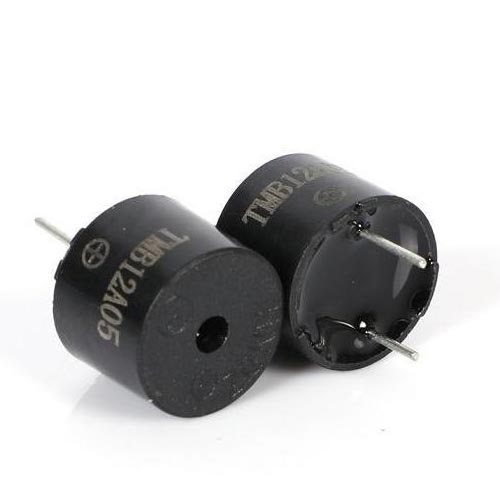

TMB12A05		5	3~7	≥85	≤30	2400±300	-20~+70	1.7	Ø12,0×9,5

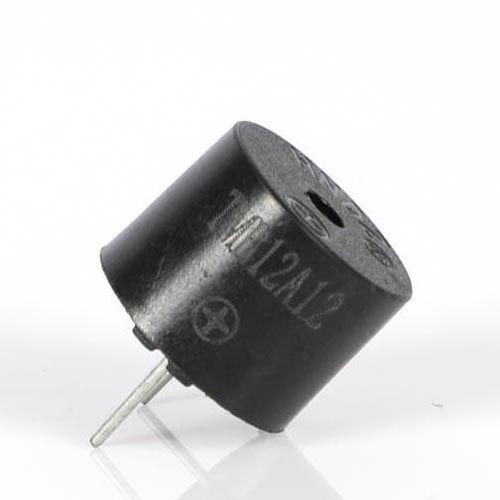

TMB12A12		12	8~16	≥88	≤30	2700±300	-20~+70	1.7	Ø12,0×9,5
TMB12A24		24	18~26	≥90	≤30	2400±300	-20~+70	1.7	Ø12,0×9,5
