Circuito impulsor incorporado: aplique voltaje CC directamente; no se requiere oscilador externo, temporizador PWM ni transistor controlador
Arquitectura de cavidad extendida de 7,5 mm: un 15 % más de volumen interno que los equivalentes de 6,5 mm aumenta la eficiencia de resonancia de Helmholtz y el SPL máximo.
Salida de 89,6 a 93,2 dB verificada empíricamente: media de muestra de 91,5 dB, lo que ofrece un SPL 1,1 dB más alto que las variantes compactas con un consumo de corriente comparable.
Amplio rango operativo de 2 a 5 V: abarca curvas de descarga de iones de litio (3,0 a 4,2 V), lógica regulada de 3,3 V y tolerancia transitoria de 5 V.
Corriente ≤30 mA a 3 V: la conversión de energía eficiente a partir de una geometría de cavidad extendida permite una salida más alta sin una mayor carga de energía.
Carcasa de PBT negra: clasificada para soldadura por ola a 255 °C y funcionamiento continuo de -20 °C a +70 °C

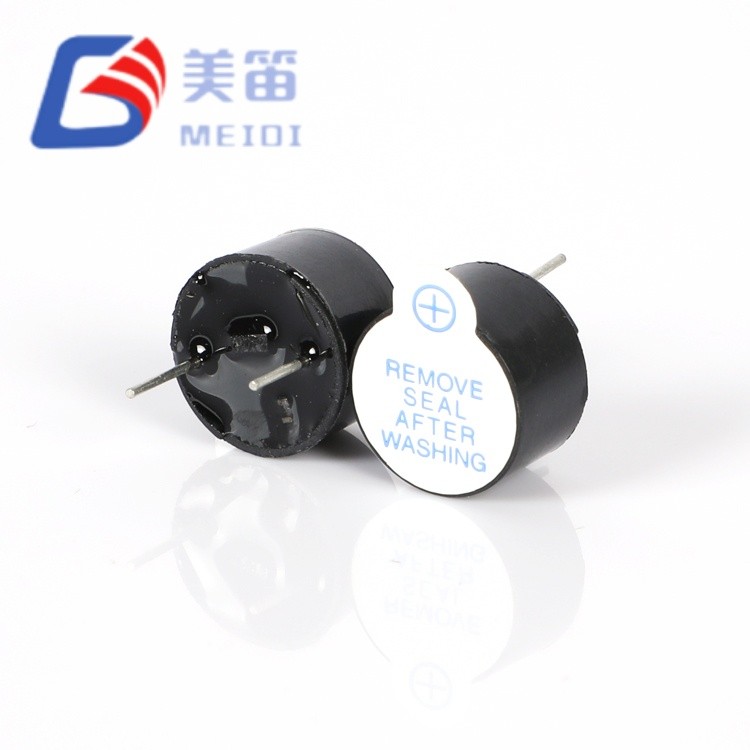

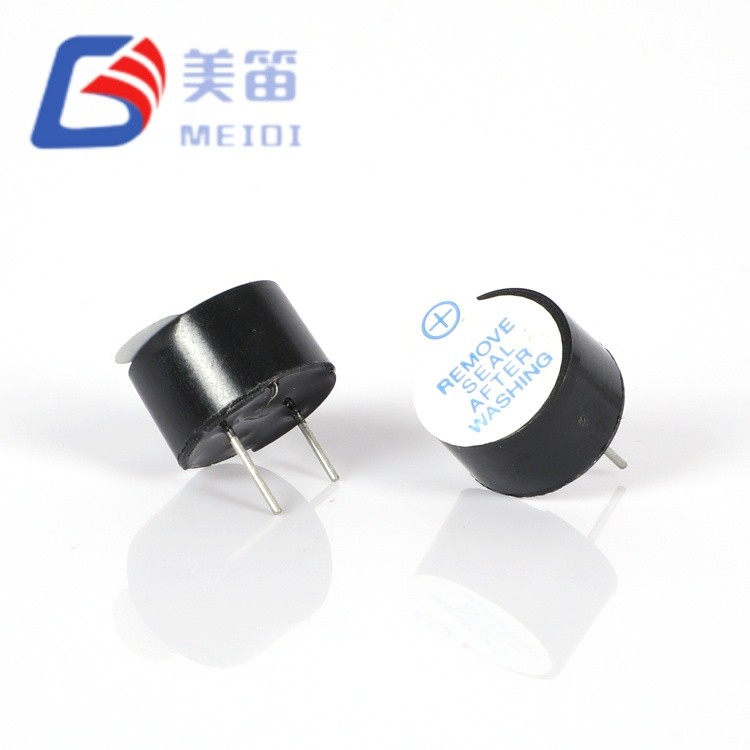

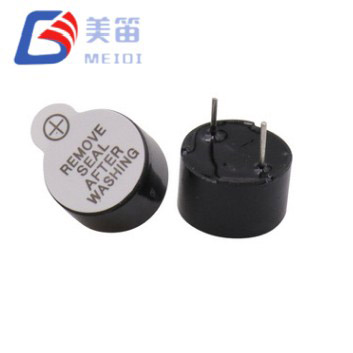

El soporte de PCB con zumbador electromagnético de 5 V aborda una restricción específica de ingeniería acústica: el equilibrio entre la separación del eje z de la PCB y la salida audible en zumbadores activos de orificio pasante. Con 12,0 × 7,5 mm, este zumbador activo electromagnético de orificio pasante de 3 V ocupa el mismo espacio de 12 mm de diámetro que las variantes compactas de 6,5 mm y, al mismo tiempo, ofrece una presión sonora considerablemente mayor a través de una cámara de resonancia interna ampliada.
La altura adicional de la cavidad de 1,0 mm funciona como un resonador Helmholtz extendido, lo que aumenta la eficiencia del acoplamiento acústico a la frecuencia operativa de 2700 Hz. Los datos de pruebas de muestra confirman este beneficio de ingeniería: el HMB1275-03B produce 89,6–93,2 dB (media 91,5 dB) en comparación con 87,0–92,0 dB (media 90,4 dB) de equivalentes de 6,5 mm: una mejora media de 1,1 dB que representa aproximadamente un aumento de potencia acústica de 1,3 veces en términos logarítmicos. Fundamentalmente, esta ganancia se logra con un consumo de corriente comparable (media de la muestra 22,9 mA frente a 23,1 mA), lo que indica una eficiencia de conversión electroacústica superior en lugar de simplemente una mayor entrada de energía.
Esta ventaja de eficiencia es importante en dos contextos: diseños alimentados por baterías donde cada miliamperio afecta el tiempo de ejecución, y gabinetes térmicamente restringidos donde las pérdidas resistivas reducidas en la bobina se traducen en temperaturas de funcionamiento más bajas y una mayor vida útil de los componentes. El voltaje operativo mínimo de 2 V admite escenarios de advertencia de batería baja; el máximo de 5 V se adapta a sistemas con una tolerancia reguladora relajada.

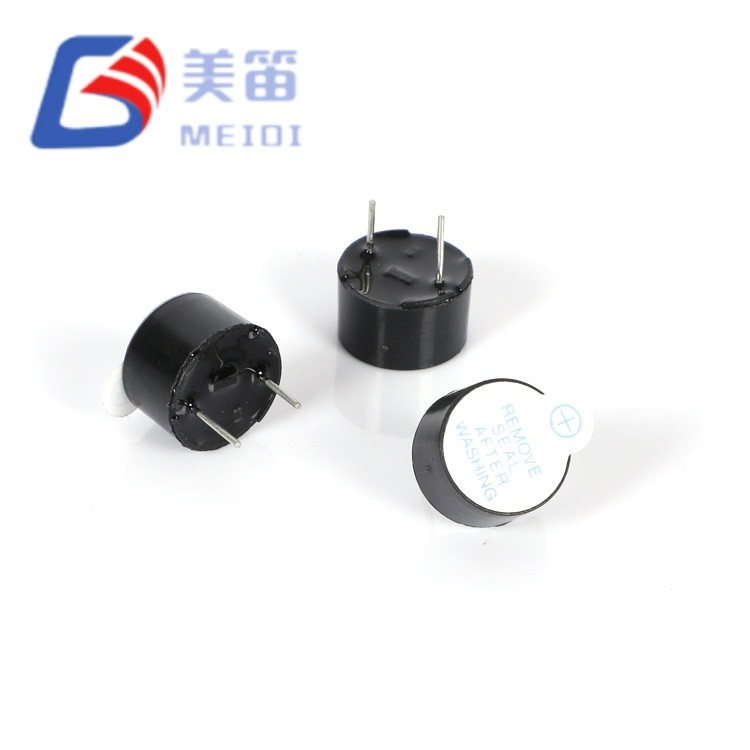

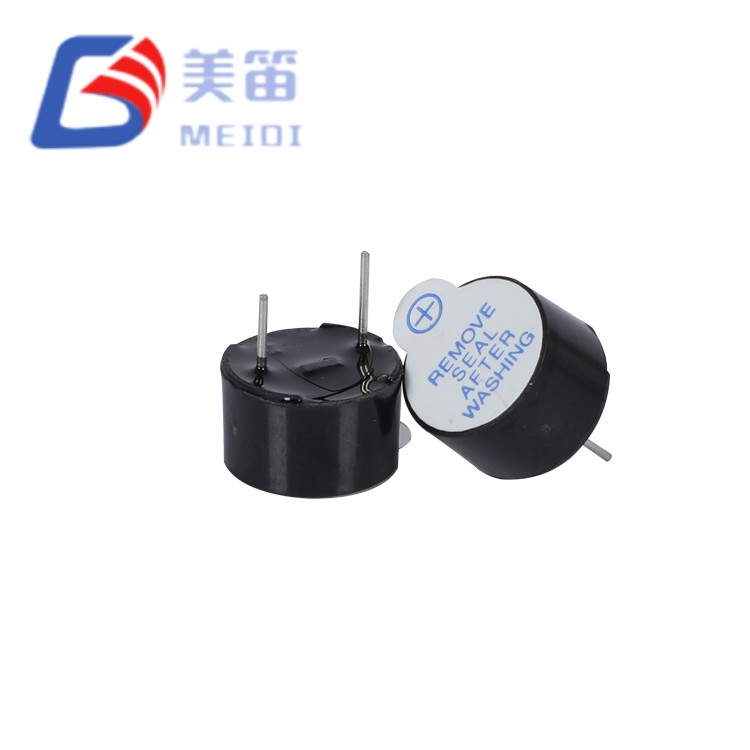

La construcción de orificio pasante con carcasa de PBT negra garantiza retención mecánica y estabilidad térmica bajo soldadura por ola, retrabajo manual y vibración industrial sostenida. La configuración de pines polarizados evita errores de instalación de voltaje inverso en entornos de servicio de campo.
La serie HMB1275 está disponible en múltiples variantes de voltaje y configuración: 3 V (HMB1275-03B), 5 V con opciones de anillo magnético de 65 mm o 95 mm (HMB1275-05B), versiones de puerto de sonido de salida lateral de 5 V y 12 V (HMB1275-05C / HMB1275-12C) y 24 V con salida mejorada de ≥90 dB. (HMB1275-24B) --- todos comparten el mismo espacio de 12,0 × 7,5 mm, carcasa de PBT negra y plataforma de montaje con orificio pasante para un diseño de PCB unificado y gestión de la cadena de suministro.
Arquitectura de cavidad extendida de 7,5 mm: el volumen ampliado del resonador Helmholtz aumenta la eficiencia acústica a 2700 Hz sin ampliar el espacio de la PCB
Ganancia de eficiencia electroacústica verificada: media de muestra de 91,5 dB a 22,9 mA frente a 90,4 dB a 23,1 mA para variantes de 6,5 mm; un mayor SPL por miliamperio reduce el consumo de batería
Oscilador incorporado con amplia tolerancia de voltaje: funciona de 2 a 5 V sin deriva de frecuencia; Salida estable de 2700 Hz en curvas de descarga de iones de litio.
Unidad directa de baja corriente: ≤30 mA a 3 V permite la conexión directa MCU GPIO en muchas aplicaciones, eliminando la etapa del controlador externo
Anclaje mecánico de orificio pasante: la retención de cables a través de la PCB soporta vibraciones sostenidas y ciclos térmicos superiores a las alternativas de montaje en superficie.
Carcasa de PBT tolerante a reparaciones: clasificada para un pico de soldadura por ola de 255 °C y soldadura manual de 360 °C; Mantiene la estabilidad dimensional en todo el rango operativo.

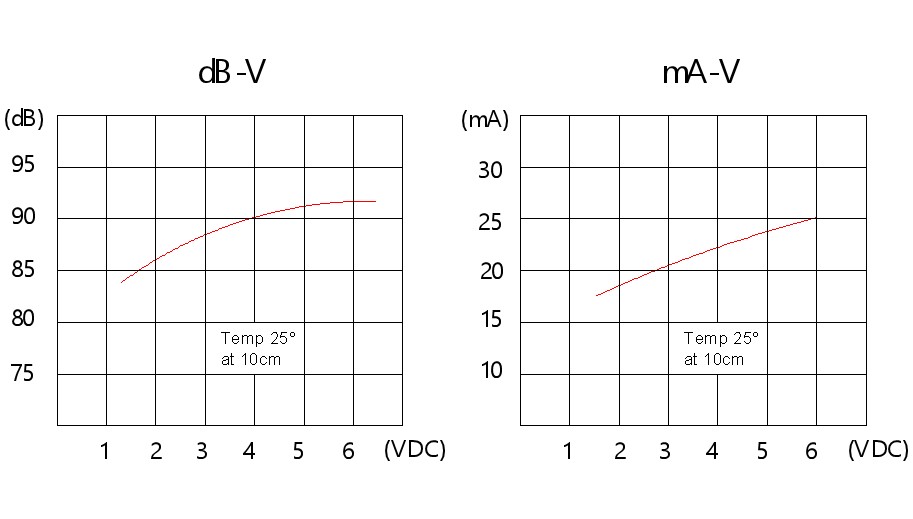

| Parámetro | Valor | Notas |
| Tensión nominal | 3 V (CC) | Punto nominal de funcionamiento |
| Voltaje de funcionamiento | 2 – 5 V (CC) | Rango funcional continuo |
| Salida de sonido a 10 cm | ≥ 85dB | A 3 V, campo libre; rango de muestra 89,6–93,2 dB |
| Frecuencia resonante | 2700 ± 300 Hz | Fijado por oscilador interno. |
| Corriente de funcionamiento | ≤ 30mA | A 3V; rango de muestra 21,3–24,6 mA |
| Temperatura de funcionamiento | -20 ℃ ~ +70 ℃ | Continuo |
| Temperatura de almacenamiento | -30 ℃ ~ +80 ℃ | No operativo |

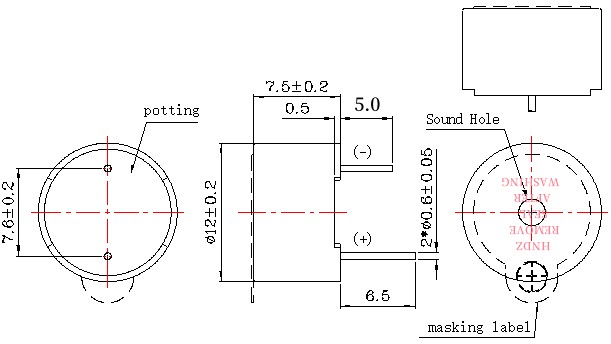

| Dimensión (diámetro × alto) | 12,0 × 7,5 mm | Sólo cuerpo; Cavidad extendida de 7,5 mm |
| Peso | 1,7 gramos | Típico |
| Material de la carcasa | PBT negro | Clasificación UL94 V-0 |
| Tipo de montaje | Orificio pasante | Soldadura por ola/manual |
| Temperatura de soldadura (onda) | 255 ± 15 ℃ | 4 a 6 segundos, recomendado |
| Temperatura de soldadura (manual) | 360 ± 10 ℃ | 2 a 5 segundos, recomendado |
| Temperatura de soldadura (reflujo) | 245 ± 15 ℃ | precalentar a 180 ℃ durante 40 a 70 s; 245 ℃ 3 s; máximo 3 pases |
El soporte de PCB con zumbador electromagnético de 5 V comparte parámetros eléctricos idénticos con el HMB1206-03 (rango operativo de 3 V, 2 a 5 V, ≤30 mA, 2700 Hz), y la altura de cavidad ampliada de 7,5 mm ofrece la misma garantía de especificación de ≥85 dB. Para obtener datos de muestras medidas en su entorno de aplicación específico, comuníquese con el departamento de ingeniería de aplicaciones de fábrica:
| Métrico | HMB1206-03 (6,5mm) | HMB1275-03B (7,5mm) | Mejora |
| Rango de SPL de muestra | 87,0–92,0 dB | 89,6–93,2 dB | +2,6 dB máx., +1,2 dB mín. |
| Muestra SPL media | 90,4dB | 91,5dB | +1,1dB |
| Rango de corriente de muestra | 21,5–25,0 mA | 21,3–24,6 mA | Comparable |
| Media actual de la muestra | 23,1 mA | 22,9 mA | -0,2 mA |
| Eficiencia acústica (dB/mA) | 3.91 | 3.99 | +2,0% |
La mejora de 1,1 dB SPL con un consumo de corriente equivalente indica que la altura extendida de la cavidad mejora la resistencia a la radiación acústica (el acoplamiento entre el diafragma vibratorio y el aire circundante) en lugar de simplemente aumentar la excursión del diafragma. Este es el resultado de ingeniería preferido: mayor rendimiento sin mayor consumo de energía ni calentamiento de la bobina.
Para los diseñadores de sistemas, esta ganancia de eficiencia se traduce en:
Mayor duración de la batería en aplicaciones portátiles (mismo volumen percibido, menor corriente promedio)
Reducción del estrés térmico en la bobina y el circuito del oscilador (menores pérdidas resistivas)
Mayor margen de diseño: el máximo de 93,2 dB proporciona un espacio libre de 8,2 dB por encima de la especificación ≥85 dB, lo que se adapta a caídas de voltaje, envejecimiento y obstrucciones acústicas.
Sistemas de gestión de almacenes: alertas de finalización de selección, confirmaciones de escaneo de inventario y advertencias de proximidad de montacargas en entornos de techos altos donde la distancia de propagación del sonido importa
Equipo médico de cabecera: alarmas de bombas de infusión, tonos del sistema de llamadas de pacientes y alertas de fallas del ventilador donde la claridad tonal debe atravesar el ruido ambiental clínico.
Electrodomésticos de cocina comerciales: temporizadores de hornos, señales de fin de ciclo de lavavajillas y alarmas de umbral de refrigeración en entornos acústicamente reflectantes.
Automatización agrícola: alertas climáticas de invernaderos, tonos de falla del sistema de riego y notificaciones del temporizador de alimentación del ganado en entornos al aire libre o en graneros.
Instrumentos de prueba y medición: tonos de continuidad del multímetro, alertas de activación de osciloscopio y advertencias de límite de suministro de energía en configuraciones de mesa abarrotadas
| Restricción de diseño | Solución compacta de 6,5 mm | Solución extendida de 7,5 mm |
| Espacio libre del eje z de la PCB ≤ 7,0 mm | Requerido; ninguna alternativa | Puede exceder el sobre |
| Máxima salida acústica desde un espacio de 12 mm | Limitado por el volumen de la cavidad | +1,1 dB SPL medio mediante resonador ampliado |
| El tiempo de funcionamiento de la batería es crítico | Corriente más alta para SPL equivalente | Mismo SPL, menor corriente o más alto con la misma corriente |
| Caja termosellada | Concentrados para calentamiento de serpentines | Pérdidas resistivas reducidas. Temperatura de funcionamiento más baja. |
| Margen de envejecimiento y reducción de voltaje | Ajustado; especificación mínima | Espacio libre de 8,2 dB por encima de ≥85 dB mínimo |
La altura de 7,5 mm sigue siendo compatible con la mayoría de los gabinetes estándar y no interfiere con las configuraciones típicas de paquetes de baterías, pantallas o blindajes apilados sobre la PCB. Para diseños en los que la salida de 6,5 mm es marginal, el HMB1275-03B proporciona una ruta de mejora acústica que no requiere modificación del espacio ni del diseño, solo espacio adicional en el eje z.

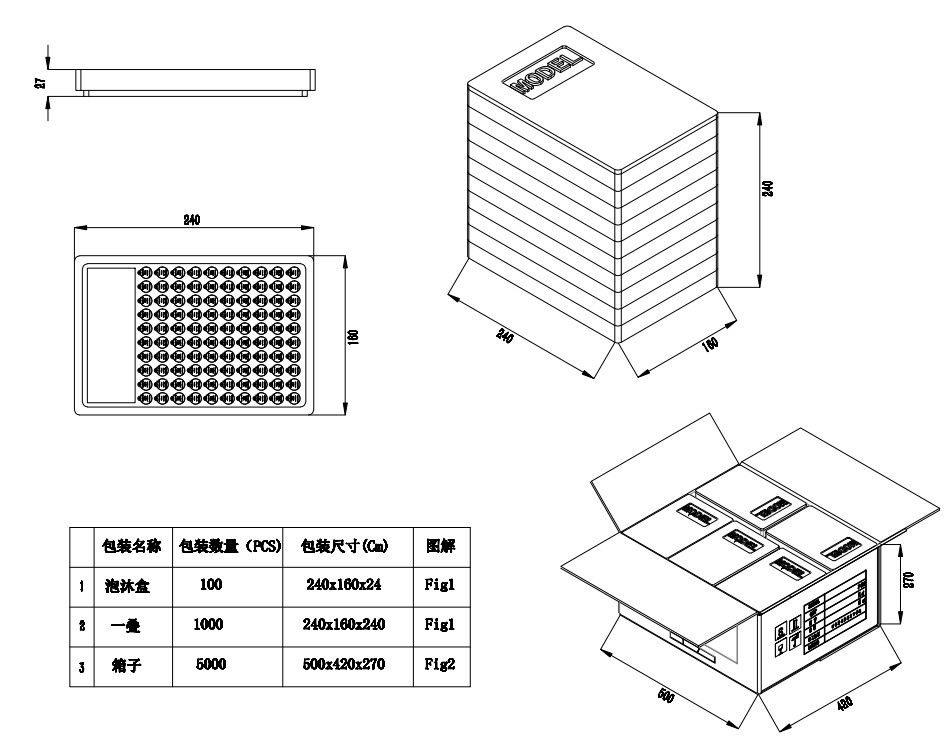

MEIDI fabrica el soporte para PCB con zumbador electromagnético de 5 V en líneas de ensamblaje de orificios pasantes dedicadas con pruebas eléctricas y verificación acústica 100 % automatizadas. Cada lote de producción se somete a:
Verificación de la consistencia acústica: prueba de SPL del 100% a voltaje nominal; lote de muestra 89,6–93,2 dB con una extensión total de 1,7 dB
Comprobación de estabilidad de frecuencia: muestreo estadístico a 2700 Hz ±11%; rango de muestra 2690–2721 Hz
Validación del consumo de corriente: ≤30 mA máximo; media de muestra 22,9 mA con dispersión de 3,3 mA
Vida operativa a alta temperatura: 1. 000 horas a +70 ℃ con monitoreo continuo de SPL
Ciclos de choque térmico: 5 ciclos entre -30 ℃ y +80 ℃ con una permanencia de 30 minutos por extremo
Soldabilidad según J-STD-002 — categoría 3, equilibrio de humectación de 260 ℃
Certificaciones disponibles: RoHS, REACH, UL94 V-0 (material de la carcasa). Informes de cumplimiento IEC 60950-1 disponibles a pedido para adquisición por volumen.
P1: ¿Cómo se compara el HMB1275-03B con el HMB1206-03 en la misma aplicación?
El HMB1275-03B es la actualización acústica directa del HMB1206-03. Ambos comparten parámetros eléctricos idénticos (3 V, rango de 2 a 5 V, ≤30 mA, 2700 Hz) y una huella de 12,0 mm de diámetro. La altura de la cavidad de 7,5 mm ofrece un SPL medio 1,1 dB más alto (91,5 dB frente a 90,4 dB) con un consumo de corriente ligeramente menor (22,9 mA frente a 23,1 mA). La selección depende del espacio libre del eje z: si caben 7,5 mm dentro del gabinete, el HMB1275-03B proporciona una eficiencia acústica superior sin ocupar espacio ni rediseñar el circuito.
P2: ¿La altura de 7,5 mm es compatible con los gabinetes de zumbador estándar de 12 mm?
Sí. El diámetro de 12,0 mm coincide con los recortes del panel frontal y los diseños de PCB estándar de la industria para zumbadores con orificio pasante de 12 mm. La altura de 7,5 mm está dentro del espacio libre de la mayoría de los gabinetes diseñados para zumbadores de 9 a 12 mm. Para aplicaciones con altura limitada (≤7,0 mm), se debe evaluar el HMB1206-03 (6,5 mm).
P3: ¿Cuál es el voltaje de funcionamiento recomendado para uso industrial continuo?
Para una estabilidad acústica óptima y una longevidad de la bobina, opere a 3 V nominales o cerca de ellos. Si bien el rango de 2 a 5 V garantiza un funcionamiento funcional en todas las curvas de descarga de la batería y la tolerancia del regulador, el funcionamiento sostenido en el límite superior de 5 V aumenta el estrés térmico de la bobina. Para aplicaciones de tono continuo las 24 horas del día, los 7 días de la semana, se debe evaluar la gestión térmica del gabinete para evitar la acumulación de calor alrededor del timbre.
P4: ¿Qué SPL se puede esperar en la implementación real?
La ficha técnica garantiza una presión sonora mínima ≥85 dB a 3 VDC y 10 cm en campo libre. Las mediciones de lotes de muestra confirman una salida de hasta 93,2 dB en condiciones de prueba estándar, lo que proporciona un margen de diseño por encima del mínimo de especificación. El SPL real dentro del sistema depende de la orientación del montaje, la carga acústica del gabinete, la estabilidad del voltaje y cualquier rejilla protectora o guardapolvo. Para una estimación de SPL específica de la aplicación, comuníquese con el departamento de ingeniería de aplicaciones de fábrica con los detalles de su gabinete.
P5: ¿Hay configuraciones personalizadas disponibles para pedidos de volumen OEM?
Comuníquese con MEIDI Industrial Sales para analizar los requisitos personalizados, incluidas geometrías de cavidades alternativas, configuraciones de formación de cables, modificaciones de paso de clavijas y codificación de colores de la carcasa. Las cantidades mínimas de pedido y los plazos de entrega varían según la complejidad de la modificación; envíe una solicitud de configuración OEM para cotización y evaluación de viabilidad.
Para precios por volumen, configuraciones de cavidades personalizadas, informes de caracterización de SPL o integración en el diseño de su gabinete, comuníquese con MEIDI Industrial Sales. Muestras de ingeniería disponibles para evaluación acústica en su entorno objetivo.
La ingeniería de aplicaciones de MEIDI generalmente responde a consultas técnicas dentro de un día hábil con notas del circuito del controlador, pautas de integración de gabinetes y precios por volumen.
