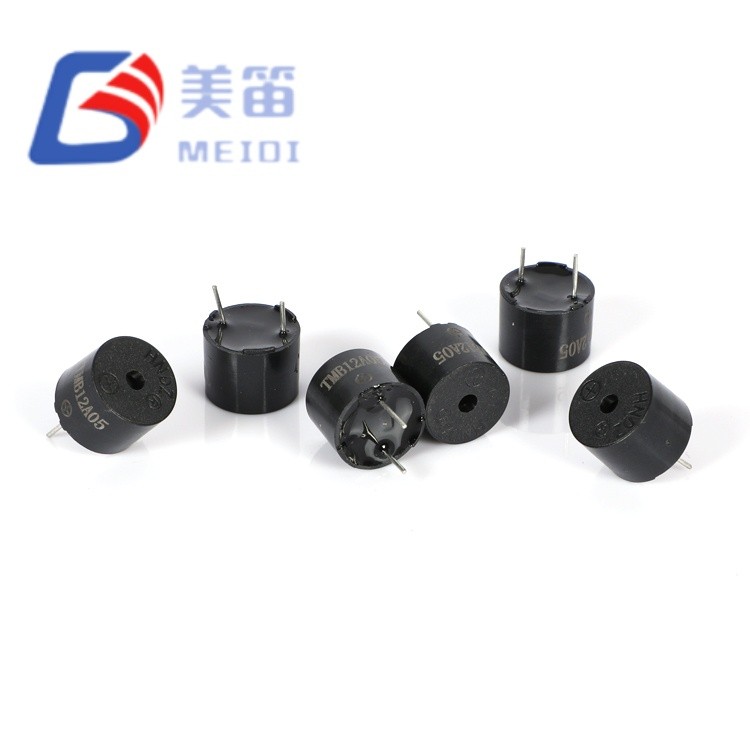

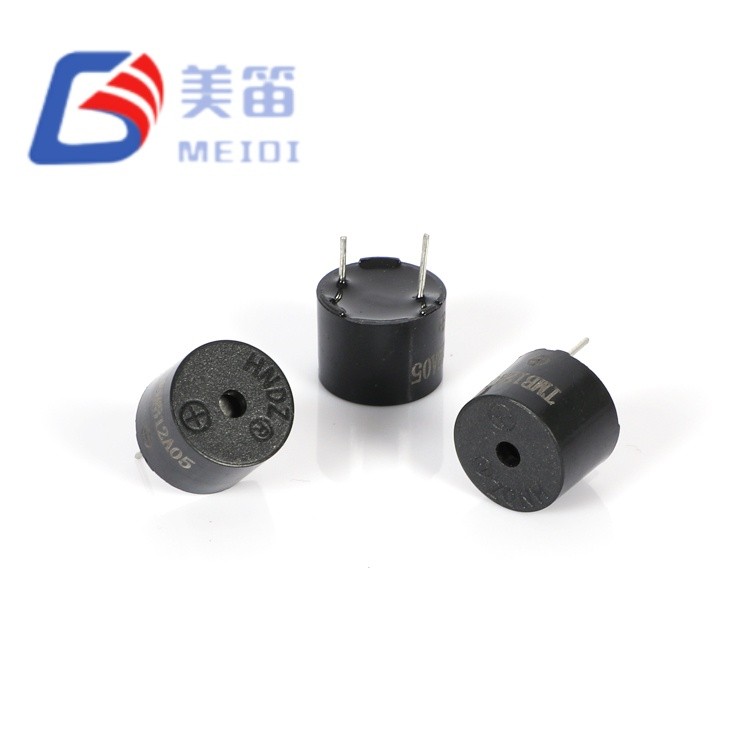

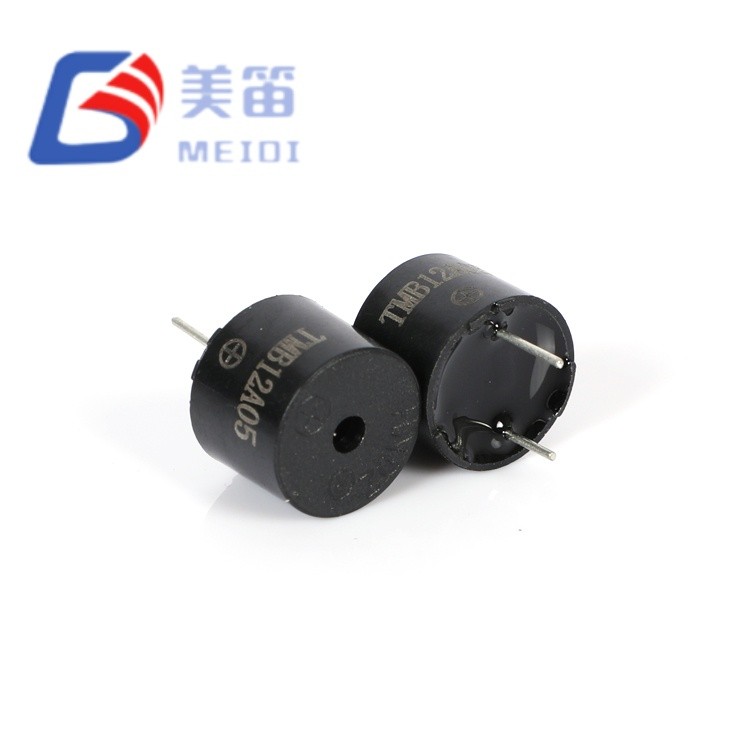

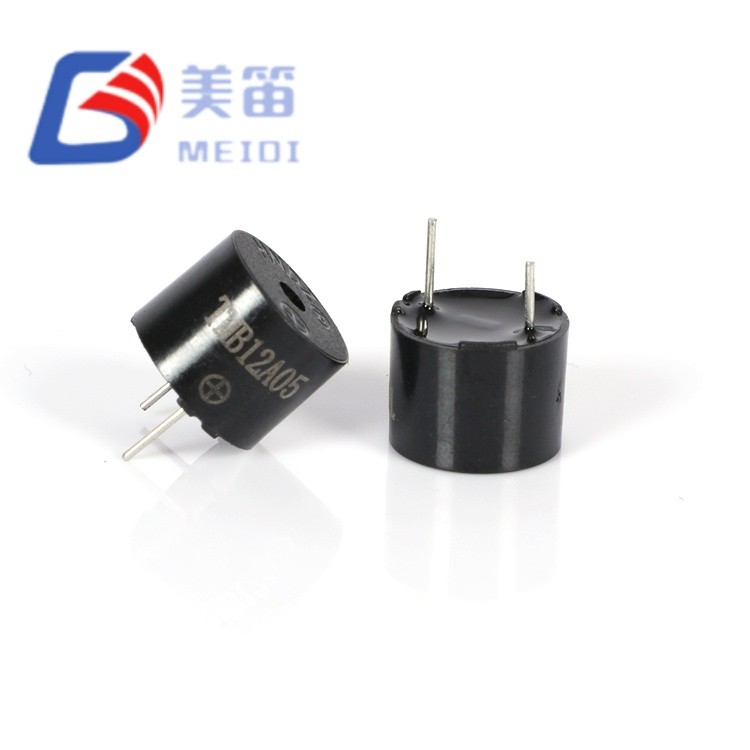

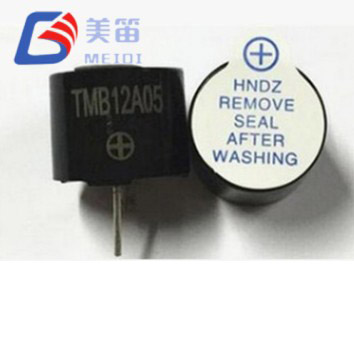

Diseñado para aplicaciones donde la audibilidad acústica es fundamental, el TMB12A03 ofrece niveles de presión sonora medidos de 96,4 a 98,7 dB desde un tamaño compacto de 12 mm. Su cavidad extendida de 9,5 mm, la más alta de la familia de zumbadores activos de 12 mm de MEIDI, maximiza la eficiencia de la resonancia Helmholtz, produciendo un tono de baja frecuencia de 2400 Hz que atraviesa el ruido ambiental industrial sin requerir arquitecturas de zumbadores magnéticos más grandes.
Fabricado en las instalaciones de MEIDI en Jiangsu, este zumbador activo de orificio pasante de 5 V funciona en un rango de 3 a 7 V y admite buses lógicos de 5 V, curvas de descarga de baterías de iones de litio y sistemas de baterías de linterna de 6 V sin regulación adicional. El oscilador integrado elimina la generación de PWM externa, mientras que la carcasa de PBT negra soporta soldadura por ola a 255 °C y funcionamiento continuo de -20 °C a +70 °C. Cada unidad se somete a una verificación de corriente y SPL 100% automatizada, y los datos de muestra muestran una estrecha agrupación de parámetros (SPL 96,4–98,7 dB, corriente 21,8–24,1 mA, frecuencia 2400 ± 300 Hz).
El zumbador activo electromagnético TMB12A03 aborda un desafío de diseño común: lograr una salida de zumbador casi magnética sin migrar a paquetes de orificios pasantes más grandes de 16 mm o 23 mm. Con 12,0 × 9,5 mm, este zumbador activo electromagnético de orificio pasante de 5 V mantiene la compatibilidad con recortes de panel estándar de 12 mm y, al mismo tiempo, ofrece un rendimiento SPL empírico que supera la especificación ≥85 dB en más de 11 dB (media 97,3 dB). Este margen proporciona un margen crítico para caídas de voltaje, obstrucciones acústicas y envejecimiento de los componentes.
La frecuencia resonante de 2400 Hz se encuentra por debajo del espectro de ruido dominante de los equipos industriales (normalmente de 3 a 8 kHz para motores, ventiladores y convertidores de conmutación), lo que mejora la relación señal-ruido en plantas de fábrica, cabinas de vehículos y paneles de control de maquinaria. La altura extendida de la cavidad de 9,5 mm aumenta el volumen de aire interno, mejorando la impedancia de la radiación acústica y produciendo un mayor SPL por milivatio de potencia de entrada en comparación con las variantes menos profundas.
La construcción con orificios pasantes proporciona un anclaje mecánico superior a las alternativas de montaje en superficie, con cables compatibles que absorben la expansión térmica diferencial y la flexión de la placa. La masa de 1,7 g contribuye a la estabilidad inercial que resiste la microfonía inducida por vibraciones, una ventaja en equipos móviles e instalaciones de alto impacto. La configuración de pines polarizados evita errores de ensamblaje de voltaje inverso durante la producción de gran volumen.

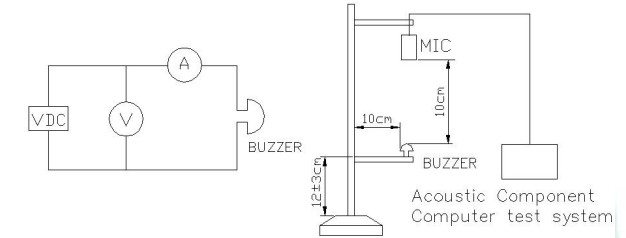

| Beneficio | Descripción |
| Salida cercana a 100 dB desde un espacio de 12 mm | Medición de 96,4 a 98,7 dB a 10 cm: elimina la necesidad de utilizar zumbadores magnéticos más grandes en la mayoría de las aplicaciones |
| Penetración de baja frecuencia de 2400 Hz | Funciona por debajo del nivel de ruido industrial típico (3–8 kHz) para una audibilidad superior |
| Cavidad extendida de 9,5 mm. | Maximiza el volumen de resonancia interna sin ampliar el espacio de la PCB |
| Rango de voltaje centrado en 5 V | El funcionamiento nativo de 3 a 7 V admite sistemas lógicos de 5 V, Li-ion (3,0 a 4,2 V) y baterías de 6 V. |
| Oscilador integrado | Cero componentes externos: aplique voltaje CC directamente; no se necesita PWM, temporizador ni controlador IC |
| Anclaje mecánico de orificio pasante | La retención de cables a través de PCB resiste vibraciones y golpes mejor que las alternativas SMD |
| Parámetro | Valor | Condiciones de prueba |
| Tensión nominal | 5 VCC | A 25 ℃ |
| Voltaje de funcionamiento | 3 – 7 VCC | Continuo |
| Salida de sonido | ≥ 85 dB (típico 96,4–98,7 dB) | A 5 VDC, 10 cm, campo libre |
| Frecuencia resonante | 2400 ± 300 Hz | A tensión nominal |
| Corriente de funcionamiento | ≤ 30 mA (típ. 21,8–24,1 mA) | A 5 VCC |
| Resistencia de la bobina | ~200 Ω (típico) | A 25 ℃, CC |
| tiempo de subida | < 50 ms | Hasta 90% SPL |
| Parámetro | Valor |

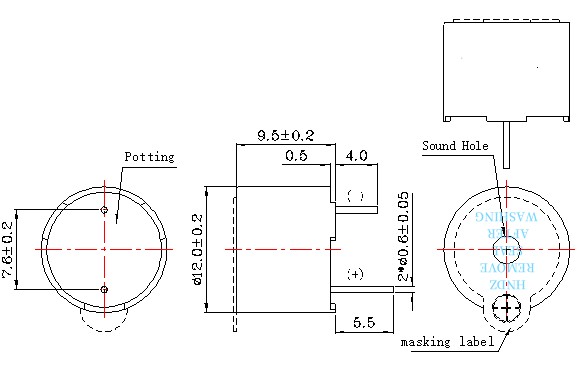

| Dimensiones | 12,0 × 9,5 mm (diámetro × alto) |
| Peso | 1,7 gramos |
| Material de la carcasa | PBT negro |
| Configuración de pines | Orificio pasante polarizado |
| Diámetro del pasador | 0,5 mm (típico) |
| Temperatura de soldadura (onda) | 255 ± 15 ℃, 4-6 s |
| Temperatura de soldadura (manual) | 360 ± 10 ℃, 2-5 s |
| Temperatura de soldadura (reflujo) | 245 ± 15 ℃, 180 ℃ precalentar 40–70 s |
| Temperatura de funcionamiento | -20 ℃ ~ +70 ℃ |
| Temperatura de almacenamiento | -30 ℃ ~ +80 ℃ |
Sistemas de alarma para la industria pesada: alertas de parada de emergencia, advertencias de movimiento de grúas y alarmas de funcionamiento de prensas en entornos que superan los 85 dB de ruido ambiental donde la audibilidad reglamentaria exige un SPL alto
Cabinas de vehículos comerciales: advertencias de cinturones de seguridad, alertas de puertas entreabiertas y tonos de proximidad inversa en camiones, autobuses y equipos de construcción donde el ruido del motor enmascara los timbres convencionales.
Automatización de almacenes y logística: alertas de finalización de recogida, advertencias de colisión de AGV y señales de fallo de cintas transportadoras en centros de distribución de techos altos con importante reverberación acústica.
Cabinas de maquinaria agrícola: alertas de posición de implementos, indicadores de fallas hidráulicas y advertencias de nivel de tanques de granos en tractores y cosechadoras expuestas al ruido del motor y de los implementos.
Sistemas de evacuación y seguridad pública: notificación audible de alarma contra incendios, alertas de intrusión perimetral y tonos de notificación masiva en edificios comerciales que requieren umbrales de SPL que cumplan con el código.
Compartimentos de motores marinos: alarmas de bombas de achique, alertas de fallos del sistema de refrigeración y tonos de fallo del generador en entornos marítimos con mucho ruido y humedad
| Requisito | Ventaja TMB12A03 |
| Máxima salida acústica desde un espacio de 12 mm | 96,4–98,7 dB medidos: alta salida acústica en un espacio compacto |
| Audibilidad en ruido ambiental >85 dB | 2400 Hz se encuentra por debajo del espectro de ruido industrial típico; 11+dB headroom por encima de la especificación |
| Eliminar del diseño un zumbador magnético más grande | Alto rendimiento SPL en un paquete compacto de 12 mm |
| Preferencia tonal de baja frecuencia | 2400 Hz produce un tono de alerta más profundo y autorizado que las alternativas de 2700 Hz o 4 kHz |
| Compatibilidad con bus lógico de 5 V | Operación nativa de 5V; Un mínimo de 3 V admite sistemas de iones de litio y regulados de 3,3 V |
Este modelo ocupa una posición única en la cartera de zumbadores activos de MEIDI: ofrece un rendimiento acústico cercano al de los zumbadores magnéticos más grandes, manteniendo al mismo tiempo la simplicidad de ensamblaje, la eficiencia de la cadena de suministro y la estructura de costos de un componente activo electromagnético de 12 mm. Para los diseñadores que se enfrentan a exigencias de audibilidad en entornos ruidosos, el TMB12A03 elimina la necesidad de migrar a arquitecturas de zumbadores más caras y físicamente más grandes.

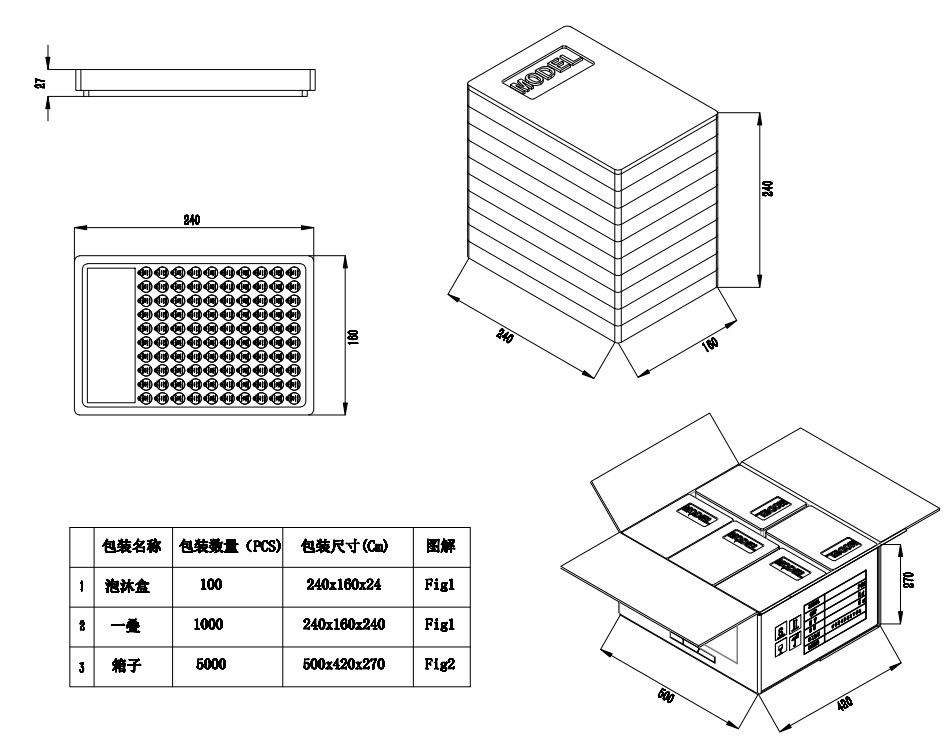

MEIDI fabrica el TMB12A03 en líneas de ensamblaje de orificios pasantes equipadas con equipos automatizados de bobinado, soldadura y encapsulación. Nuestra base de fabricación en Jiangsu sigue los protocolos de gestión de calidad ISO 9001, con inspecciones durante el proceso en cada etapa crítica: bobinado, ensamblaje del imán, ajuste del oscilador y encapsulación final.
Cada lote de producción se somete a una rigurosa validación:
Verificación de consistencia acústica: prueba de SPL del 100 % a tensión nominal; lote de muestra 96,4–98,7 dB con dispersión típica <2 dB
Comprobación de estabilidad de frecuencia: muestreo estadístico a 2400 Hz ±12,5 %; todas las muestras dentro de 2370–2430 Hz
Validación del consumo de corriente: ≤30 mA máximo; media de la muestra 22,9 mA con desviación estándar 0,8 mA
Almacenamiento a alta temperatura: 48 horas a +80 ± 2 ℃; recuperación completa de los parámetros después de 2 horas de estabilización ambiental
Almacenamiento a baja temperatura: 48 horas a -30 ± 2 ℃; Activación de arranque en frío verificada a un mínimo de 3 V.
Ciclos de choque térmico: 5 ciclos entre -30 ℃ y +80 ℃ con una permanencia de 30 minutos por extremo
Validación de tensión mecánica: vibración sinusoidal (10–55 Hz, amplitud de 1,0 mm, ejes XYZ, 0,5 horas acumuladas) y caída libre de 75 cm sobre madera dura de 10 mm (3 impactos)
Resistencia a la humedad: 48 horas a 50 ± 5 ℃ / 90–95 % de humedad relativa, seguidas de 2 horas de recuperación y caracterización eléctrica
Resistencia al calor de soldadura: 250 ± 5 ℃ durante 10 ± 0,5 segundos con un espacio entre el cuerpo y la soldadura de 2,0 mm
Certificaciones disponibles: RoHS, REACH y UL94 V‑0 para la carcasa PBT. Para instalaciones críticas para la seguridad, se puede proporcionar documentación de cumplimiento de IEC 60950-1 previa solicitud.
P1: ¿Cómo se compara la frecuencia de 2400 Hz del TMB12A03 con las alternativas de 2700 Hz y 4 kHz en entornos ruidosos del mundo real?
La frecuencia resonante de 2400 Hz opera por debajo del típico grupo de zumbadores electromagnéticos a 2700 Hz y muy por debajo de la región de 4 kHz donde muchas fuentes de alimentación conmutadas y dispositivos electrónicos digitales generan emisiones. En entornos industriales y de vehículos, el ruido ambiental procedente de ventiladores de refrigeración, bombas hidráulicas y armónicos del motor tiende a concentrarse por encima de los 3 kHz. La frecuencia más baja del TMB12A03 a menudo proporciona una audibilidad mejorada en estos entornos porque ocupa una banda espectral menos concurrida. Además, las frecuencias más bajas presentan una emisión direccional reducida, lo que mejora la audibilidad fuera del eje en instalaciones de planta abierta.
P2: ¿Puede el TMB12A03 reemplazar un zumbador magnético con orificio pasante de 16 mm o 23 mm en un diseño existente?
En muchos casos, sí. La salida medida de 96,4 a 98,7 dB se aproxima o supera la de los típicos zumbadores magnéticos de 16 mm (95 a 100 dB), al tiempo que ocupa un espacio significativamente más pequeño de 12 mm. La consideración principal es el montaje: el TMB12A03 utiliza un espaciado de pasador de orificio pasante estándar de 12 mm, que puede no alinearse con cortes de 16 mm o 23 mm. Para aplicaciones de modernización, MEIDI proporciona dibujos comparativos dimensionales y puede suministrar soluciones de arandelas adaptadoras para pedidos en volumen. La interfaz eléctrica es más sencilla que los zumbadores magnéticos: no se requiere ningún oscilador externo, lo que reduce el número de componentes y el coste de montaje.
P3: ¿Cuál es la vida útil acústica práctica en funcionamiento continuo de 5 V a temperatura elevada?
El fabricante no publica datos de vida útil de funcionamiento continuo más allá de las condiciones de prueba estándar (96 horas a 25 ± 10 ℃ con 1/2 ciclo de trabajo de onda cuadrada y 96 horas de almacenamiento a alta temperatura a +85 ℃). El consumo de corriente típico de 21,8 a 24,1 mA está dentro del máximo de ≤30 mA, lo que minimiza el calentamiento espontáneo. Para una vida útil prolongada en aplicaciones de tono continuo, se recomienda implementar un ciclo de trabajo (por ejemplo, 1 segundo encendido, 4 segundos apagado). La cavidad de 9,5 mm proporciona masa térmica adicional en comparación con las variantes de perfil más bajo, lo que puede retardar el aumento de temperatura. Para obtener estimaciones de vida útil específicas de la aplicación, comuníquese con el departamento de ingeniería de la fábrica con su voltaje de operación, ciclo de trabajo y perfil de temperatura ambiente.
P4: ¿La altura de 9,5 mm es compatible con paneles frontales y gabinetes de zumbador estándar de 12 mm?
El diámetro de 12,0 mm coincide con los recortes estándar de 12 mm del panel frontal y los diseños de PCB que se utilizan comúnmente para los zumbadores con orificios pasantes. La altura de 9,5 mm requiere un espacio adicional en el eje Z en comparación con las variantes de 6,5 mm o 7,5 mm; asegúrese de que su gabinete proporcione al menos un espacio de 11 mm por encima de la PCB para acomodar el componente y permitir el espacio para soldar. Para aplicaciones de altura limitada (≤8 mm), MEIDI ofrece modelos alternativos con perfiles más bajos. Proporcionamos archivos 3D STEP y pautas de integración de gabinetes a pedido.

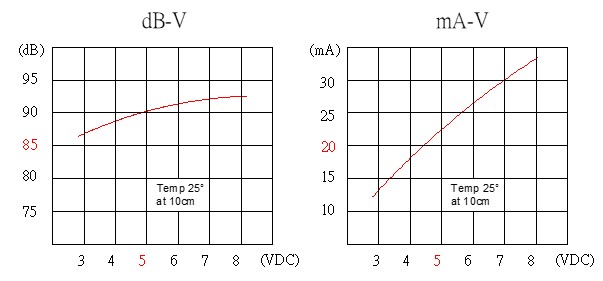

P5: ¿Cómo funciona el TMB12A03 cuando se utiliza por debajo de 5 V, como por ejemplo con una batería de iones de litio de 3,7 V?
A 3,7 V, el SPL disminuye con respecto a la referencia de 5 V, pero permanece por encima de la especificación ≥85 dB; el SPL típico a 3,7 V es de aproximadamente 88 a 90 dB, según los datos de caracterización. La frecuencia de 2400 Hz permanece estable en el rango de 3 a 7 V gracias al diseño del oscilador integrado. Para aplicaciones de iones de litio donde el final de descarga de 3,0 V aún debe ofrecer una salida audible, el TMB12A03 mantiene una salida funcional sin circuitos de aumento de voltaje adicionales, lo que lo hace adecuado para alarmas portátiles e instrumentos de mano alimentados por baterías.
P6: ¿Qué orientación de montaje se recomienda para obtener el máximo rendimiento acústico?
El TMB12A03 emite sonido principalmente a través del puerto acústico superior. Para obtener el máximo SPL, asegúrese de que el puerto no esté obstruido y esté orientado en la dirección de escucha deseada. El montaje en la parte inferior de una PCB o con el puerto orientado hacia una superficie sólida atenuará la salida. Para aplicaciones que requieren una cobertura de 360 grados, considere varias unidades o superficies reflectantes. La ingeniería de aplicaciones de MEIDI puede proporcionar soporte de simulación acústica para la geometría específica de su gabinete.
Para obtener hojas de datos técnicos, modelos CAD en 3D, pautas de integración de gabinetes acústicos o precios por volumen para programas de sistemas industriales y de seguridad, comuníquese con el soporte de ingeniería de MEIDI.
La ingeniería de aplicaciones de MEIDI generalmente responde a consultas técnicas dentro de un día hábil con notas del circuito del controlador, verificación de la autorización del gabinete y precios por volumen para instalaciones críticas para la seguridad.
