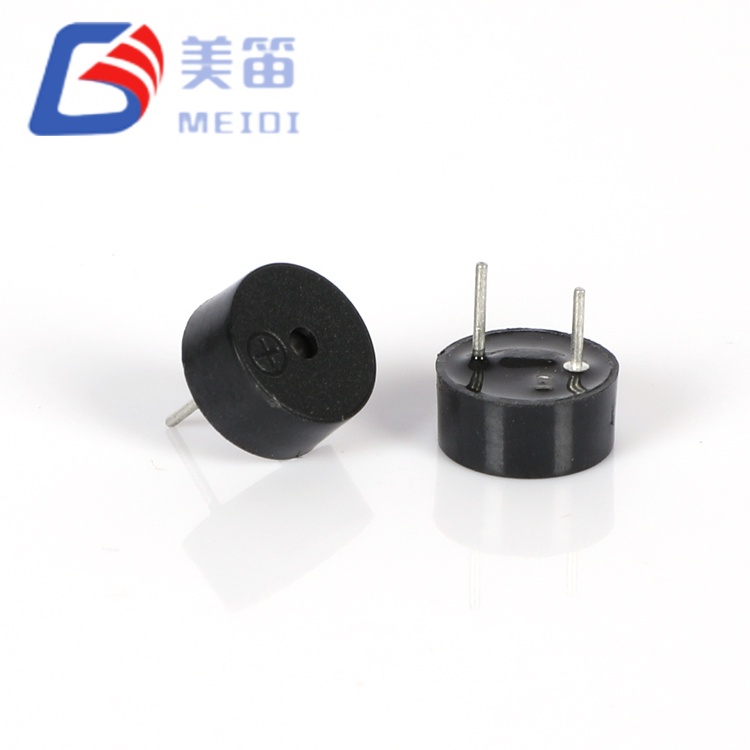

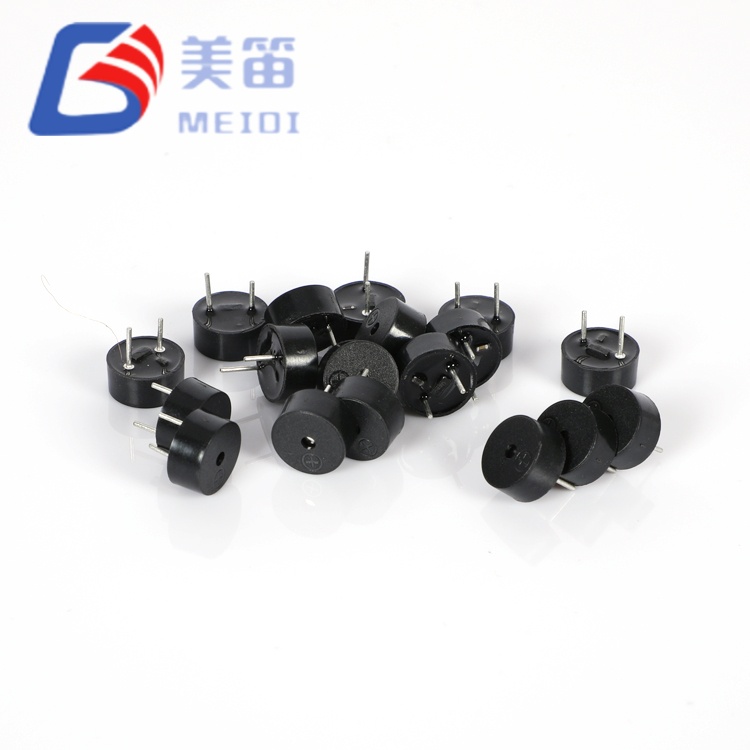

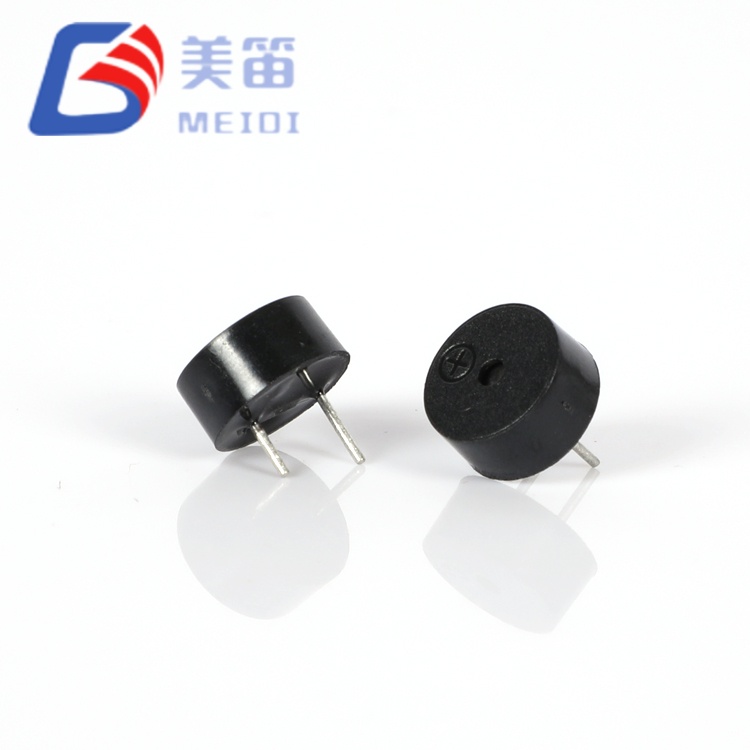

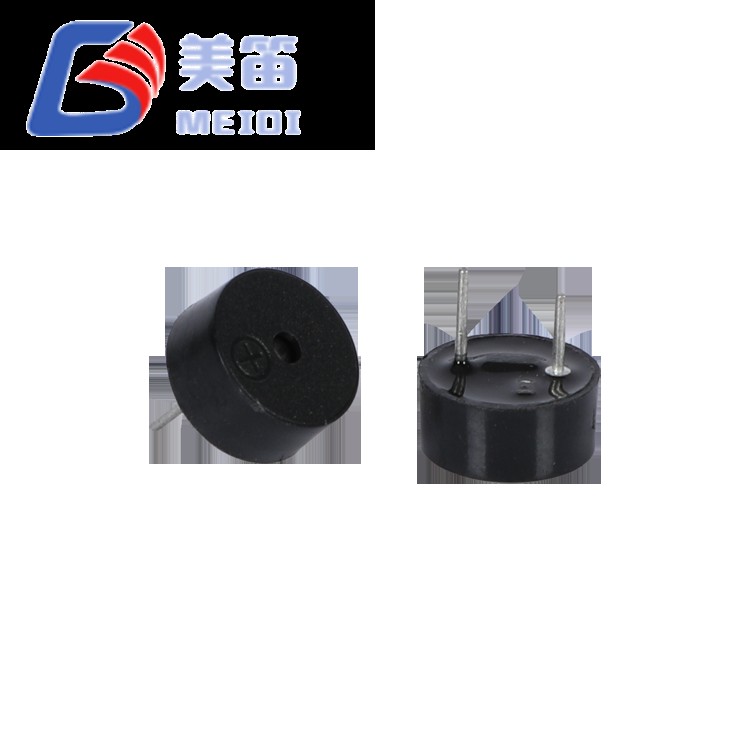

Tres variantes de voltaje: 3 V (1,5–4,5 V), 5 V (3–7 V) y 12 V (8–16 V), que comparten la misma especificación de frecuencia resonante de 2700 ± 300 Hz.
Circuito oscilador integrado: la aplicación de CC genera una salida de tono fijo sin PWM externo ni acondicionamiento de señal.
Presión sonora ≥85 dB a 10 cm: mínimo especificado en las tres variantes con las respectivas tensiones nominales
Cuerpo liviano de 0,71 g (según especificación)
Carcasa PBT negra; temperatura de funcionamiento -20 °C a +70 °C, temperatura de almacenamiento -30 °C a +80 °C
Perfil de 4,2 mm de altura (según especificación)
| Parámetro | HNT-9042-03 | HNT-9042-05 | HNT-9042-12 |
| Tensión nominal | 3 VCC | 5 V CC | 12 V CC |
| Voltaje de funcionamiento | 1,5 – 4,5 V CC | 3 – 7 VCC | 8 – 16 VCC |
| Salida de sonido a 10 cm | ≥ 85dB | ≥ 85dB | ≥ 85dB |
| Corriente de funcionamiento | ≤ 30mA | ≤ 30mA | ≤ 30mA |
| Frecuencia resonante | 2700 ± 300 Hz | 2700 ± 300 Hz | 2700 ± 300 Hz |
| Temperatura de funcionamiento | -20°C ~ +70°C | -20°C ~ +70°C | -20°C ~ +70°C |
| Temperatura de almacenamiento | -30°C ~ +80°C | -30°C ~ +80°C | -30°C ~ +80°C |

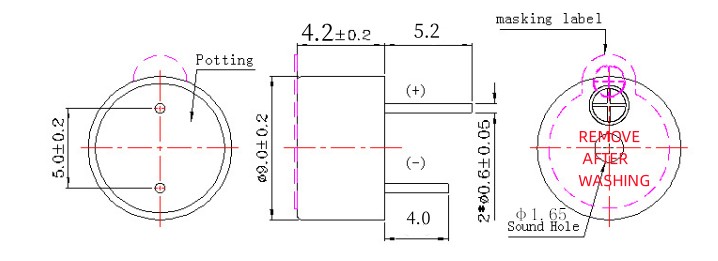

| Dimensiones (Diámetro × Alto) | 9,0 × 4,2 mm | 9,0 × 4,2 mm | 9,0 × 4,2 mm |
| Peso | 0,71 gramos | 0,71 gramos | 0,71 gramos |
| Material de la carcasa | PBT negro | PBT negro | PBT negro |
Tamaño compacto de 9,0 × 4,2 mm: dimensiones especificadas para montaje mediante orificio pasante
El oscilador integrado elimina la unidad externa: la aplicación de voltaje CC genera un tono fijo de 2700 ± 300 Hz sin PWM externo ni generador de señal.
Tres niveles de voltaje: las variantes de 3 V, 5 V y 12 V permiten la selección según el riel de voltaje del sistema disponible
0,71 g de peso, según especificación

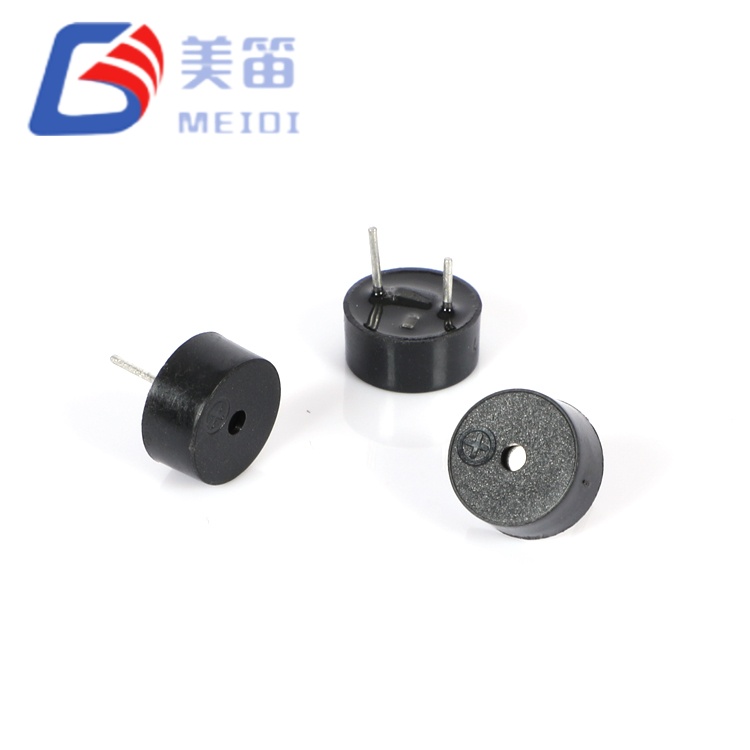

Montaje polarizado a través del orificio: la marca de polaridad del pin indica la orientación correcta
Carcasa de PBT negra para montaje industrial: compatible con soldadura por ola a 255 ± 15 °C y soldadura manual a 360 ± 10 °C según la especificación
Consumo de corriente ≤ 30 mA a tensión nominal: corriente operativa máxima especificada
| Parámetro | Valor | Condiciones de prueba |
| Tipo de producto | Zumbador activo electromagnético de orificio pasante | — |
| Tensión nominal | 3 VCC | Punto nominal de funcionamiento |
| Voltaje de funcionamiento | 1,5 – 4,5 V CC | Rango continuo |

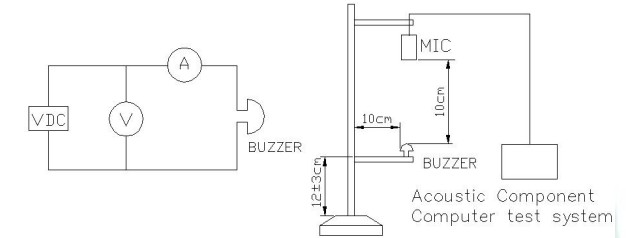

| Salida de sonido a 10 cm | ≥ 85dB | A 3V, campo libre |
| Corriente de funcionamiento | ≤ 30mA | A 3V |
| Frecuencia resonante | 2700 ± 300 Hz | A tensión nominal |
| Temperatura de funcionamiento | -20°C ~ +70°C | Continuo |
| Temperatura de almacenamiento | -30°C ~ +80°C | No operativo |
| Dimensiones (Diámetro × Alto) | 9,0 × 4,2 mm | Cuerpo sin pasadores |
| Peso | 0,71 gramos | Típico |
| Material de la carcasa | PBT negro | — |
| Soldadura (reflujo) | 245 ± 15 °C, 3 s | precalentar a 180 °C durante 40 a 70 s; máximo 3 pases |
| Soldadura (Ola) ★ | 255 ± 15 °C, 4 a 6 s | Se recomiendan 2 o 3 pasadas |
| Soldadura (Manual) ★ | 360 ± 10 °C, 2 a 5 s | Se recomiendan 2 o 3 pasadas |
| Parámetro | Valor | Condiciones de prueba |
| Tipo de producto | Zumbador activo electromagnético de orificio pasante | — |
| Tensión nominal | 5 V CC | Punto nominal de funcionamiento |
| Voltaje de funcionamiento | 3 – 7 VCC | Rango continuo |
| Salida de sonido a 10 cm | ≥ 85dB | A 5V, campo libre |
| Corriente de funcionamiento | ≤ 30mA | A 5V |
| Frecuencia resonante | 2700 ± 300 Hz | A tensión nominal |
| Temperatura de funcionamiento | -20°C ~ +70°C | Continuo |
| Temperatura de almacenamiento | -30°C ~ +80°C | No operativo |
| Dimensiones (Diámetro × Alto) | 9,0 × 4,2 mm | Cuerpo sin pasadores |
| Peso | 0,71 gramos | Típico |
| Material de la carcasa | PBT negro | — |
| Soldadura (reflujo) | 245 ± 15 °C, 3 s | precalentar a 180 °C durante 40 a 70 s; máximo 3 pases |
| Soldadura (Ola) ★ | 255 ± 15 °C, 4 a 6 s | Se recomiendan 2 o 3 pasadas |
| Soldadura (Manual) ★ | 360 ± 10 °C, 2 a 5 s | Se recomiendan 2 o 3 pasadas |
| Parámetro | Valor | Condiciones de prueba |
| Tipo de producto | Zumbador activo electromagnético de orificio pasante | — |
| Tensión nominal | 12 V CC | Punto nominal de funcionamiento |
| Voltaje de funcionamiento | 8 – 16 VCC | Rango continuo |
| Salida de sonido a 10 cm | ≥ 85dB | A 12V, campo libre |
| Corriente de funcionamiento | ≤ 30mA | A 12V |
| Frecuencia resonante | 2700 ± 300 Hz | A tensión nominal |
| Temperatura de funcionamiento | -20°C ~ +70°C | Continuo |
| Temperatura de almacenamiento | -30°C ~ +80°C | No operativo |
| Dimensiones (Diámetro × Alto) | 9,0 × 4,2 mm | Cuerpo sin pasadores |
| Peso | 0,71 gramos | Típico |
| Material de la carcasa | PBT negro | — |
| Soldadura (reflujo) | 245 ± 15 °C, 3 s | precalentar a 180 °C durante 40 a 70 s; máximo 3 pases |
| Soldadura (Ola) ★ | 255 ± 15 °C, 4 a 6 s | Se recomiendan 2 o 3 pasadas |
| Soldadura (Manual) ★ | 360 ± 10 °C, 2 a 5 s | Se recomiendan 2 o 3 pasadas |
Nota: Los siguientes datos se extraen de los informes de prueba adjuntos a las especificaciones del producto MEIDI. Estos valores ilustran la distribución típica de lotes de producción muestreados y no son especificaciones garantizadas.
| Variante | Rango SPL (dB) | Rango de corriente (mA) | Rango de frecuencia (Hz) | Diámetro (mm) | Mmm) |
| HNT-9042-03 | 86,5 – 89,5 | 22,8 – 26,5 | 2690 – 2730 | 9.07 – 9.15 | 4.20 – 4.22 |
| HNT-9042-05 | 86,5 – 89,5 | 24,5 – 26,1 | 2677 – 2723 | 9,0 – 9,1 | 4.20 – 4.22 |
| HNT-9042-12 | 87,3 – 89,9 | 24,9 – 26,5 | 2677 – 2723 | 9.11 – 9.12 | 4,25 – 4,21* |
Nota: La línea 2 de datos de muestra de HNT-9042-12 muestra una dimensión H de 42,1 mm, lo cual es un error tipográfico en el informe de prueba original; la dimensión especificada es 4,2 ± 0,2 mm.
Las especificaciones garantizadas se enumeran en las tablas de Especificaciones técnicas anteriores. Comuníquese con MEIDI para obtener datos reales de las pruebas de lotes.
Instrumentos portátiles de prueba y medición: alertas audibles de finalización y umbral en multímetros, osciloscopios y calibradores de campo.
Dispositivos médicos portátiles: monitores de glucosa, oxímetros de pulso y nebulizadores que funcionan con baterías y que requieren alertas acústicas de bajo perfil.
Electrónica de consumo y pequeños electrodomésticos: temporizadores de microondas, timbres de finalización de cafeteras y alertas de reemplazo de filtros de purificadores de aire.
Sensores de seguridad respaldados por baterías: sensores de contacto de puertas/ventanas, detectores de movimiento y señales de prueba de alarmas de humo
Equipos de telecomunicaciones: alertas de fallas de UPS montadas en bastidor, tonos de estado del interruptor de red y retroalimentación audible del sistema PBX
Electrónica educativa y para aficionados: comentarios de audio sobre proyectos Arduino y Raspberry Pi
| Consideración del diseño | Característica de la serie HNT-9042 |
| Huella compacta | Dimensiones especificadas de 9,0 × 4,2 mm |
| Múltiples voltajes del sistema | Tres variantes (3V/5V/12V) comparten la misma especificación de frecuencia resonante de 2700 ± 300 Hz |
| Circuito de accionamiento simplificado | El oscilador integrado elimina el generador PWM externo o el temporizador del microcontrolador. |
| Montaje mediante orificio pasante | El montaje de PCB pasante proporciona retención mecánica |
| Montaje de tecnología mixta | Carcasa de PBT compatible con soldadura por ola y retrabajo manual según las especificaciones |
Solicite una muestra para evaluar la presión sonora, el consumo de corriente y la altura libre en su recinto de destino.
Las especificaciones del Zumbador Activo Electromagnético MEIDI 9042 definen las siguientes pruebas de confiabilidad:
Almacenamiento a alta temperatura: 48 horas a +80 ± 2 °C, restaurar a temperatura ambiente durante 2 horas antes de realizar la prueba.
Almacenamiento a baja temperatura: 48 horas a -30 ± 2 °C, restaurar a temperatura ambiente durante 2 horas antes de realizar la prueba.
Ciclos de temperatura: 5 ciclos: exposición a -30 °C 30 min, exposición a +80 °C 30 min; restaurar a temperatura ambiente durante 2 horas antes de la prueba
Prueba de caída: posición horizontal, caída libre desde 75 cm hasta un tablero de madera de 10 mm, 3 caídas; comprobar la apariencia y medir el rendimiento eléctrico
Prueba de vibración: 10–55 Hz, amplitud de 1,0 mm, ejes XYZ, 0,5 horas en total; El tiempo de barrido de 10 a 55 Hz y viceversa con una amplitud única de 1,0 mm es de 1 minuto.
Prueba de humedad: 48 horas a 50 ± 5 °C / 90–95 % de humedad relativa, restaurar a temperatura ambiente durante 2 horas antes de la prueba
Resistencia al calor de la soldadura: sumerja los cables en soldadura fundida a 250 ± 5 °C durante 10 ± 0,5 segundos, el cuerpo a 2,0 mm de la soldadura
Nota: Todas las condiciones de prueba son las especificadas en la especificación del producto de la serie MEIDI HNT-9042 con fecha del 7 de noviembre de 2023. Comuníquese con MEIDI para obtener detalles del protocolo de prueba de producción y datos reales de prueba de lotes.
1. ¿Cómo selecciono entre HNT-9042-03, HNT-9042-05 y HNT-9042-12?
La selección depende del voltaje de suministro de CC disponible. El HNT-9042-03 (1,5–4,5 V) es adecuado para sistemas lógicos de 3,3 V y proyectos de microcontroladores de bajo voltaje. El HNT-9042-05 (3–7 V) coincide con la lógica industrial de 5 V y los voltajes de control de electrodomésticos estándar. El HNT-9042-12 (8–16 V) está diseñado para buses de control industrial de 12 V y fuentes de alimentación de sistemas de seguridad. Las tres variantes comparten la misma especificación de frecuencia resonante de 2700 ± 300 Hz y la misma especificación de presión sonora mínima.
2. ¿Puedo utilizar el HNT-9042-03 con un pin GPIO de microcontrolador de 3,3 V?
El rango de voltaje de funcionamiento del HNT-9042-03 es de 1,5 a 4,5 V CC, que incluye 3,3 V. Sin embargo, la corriente operativa ≤30 mA a 3 V debe verificarse con la capacidad de fuente de corriente del pin del microcontrolador. Verifique que la fuente de conducción pueda proporcionar ≤30 mA al voltaje de funcionamiento. Comuníquese con MEIDI para obtener recomendaciones sobre el circuito de transmisión si es necesario.
3. ¿Cuál es la altura mínima del recinto por encima de la boca del HNT-9042?
Asegúrese de que haya un espacio adecuado encima de la boca para evitar la degradación de la presión sonora. Consulte las precauciones en las especificaciones del producto MEIDI.
4. ¿La serie HNT-9042 es adecuada para funcionamiento continuo?
El rango de temperatura de funcionamiento es de -20 °C a +70 °C según la especificación. Para consultas de funcionamiento continuo contactar con MEIDI.
5. ¿Puede la serie HNT-9042 reemplazar un zumbador pasivo en un diseño existente?
El HNT-9042 es un zumbador activo con oscilador integrado, mientras que los zumbadores pasivos requieren una señal de accionamiento de CA externa. Reemplazar un zumbador pasivo con un zumbador activo HNT-9042 requiere una modificación del circuito: retire el circuito de control externo y conecte el HNT-9042 directamente al riel de voltaje de CC apropiado. La configuración del pin del orificio pasante puede diferir de la huella del zumbador pasivo; verifique el diámetro, el paso y la polaridad del pin con el diseño original de la PCB. Comuníquese con MEIDI para evaluar la viabilidad del reemplazo.
1. No aplique voltaje más allá del rango de voltaje de funcionamiento especificado.
2. Este producto tiene un diseño abierto y no cumple con los requisitos de impermeabilidad o fugas de pegamento.
3. El uso prolongado en un ambiente con gas corrosivo puede corroer los componentes del zumbador e impedir el funcionamiento adecuado.

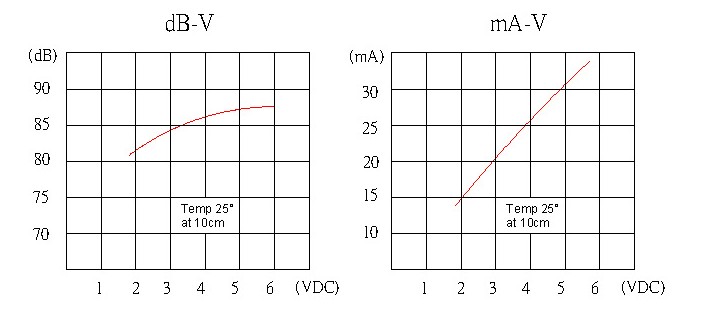

4.El rendimiento de la presión sonora del zumbador cambiará con el voltaje o la corriente aplicados; Asegúrese de que el voltaje o la corriente de funcionamiento cumplan con los requisitos de especificación.
5. Evite colocar un deflector delante de la boca o cubrirlo, ya que esto puede provocar un funcionamiento inestable.

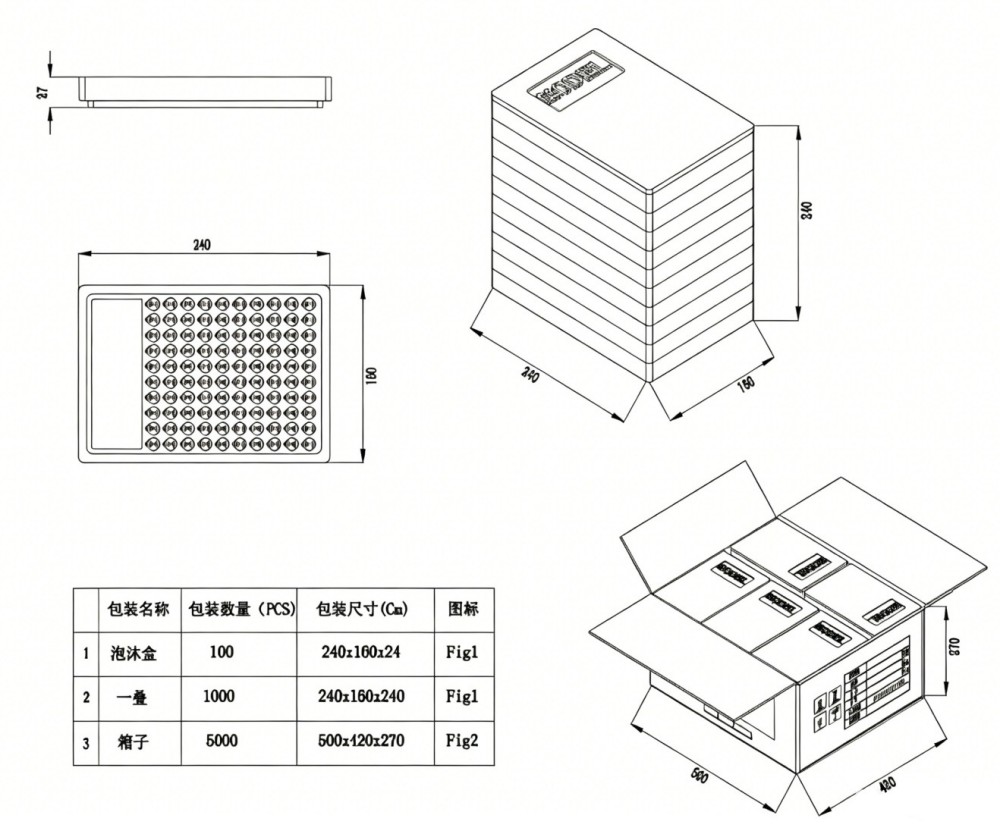

6. El timbre debe almacenarse en un embalaje adecuado para evitar la humedad, el óxido y la oxidación de los terminales de clavija.
Para una verificación de referencia cruzada con zumbadores de orificio pasante heredados, hojas de datos de series, evaluación de muestras de variantes de voltaje o configuraciones de cables personalizadas, comuníquese con Ingeniería de Aplicaciones de MEIDI.
