Diseñado para funcionamiento nativo en buses de 12 V CC, el HNB09A12 ofrece un tono de alerta mínimo de 85 dB a 2700 Hz sin necesidad de regulación de voltaje ni componentes de unidad externos. Su rango operativo de 8 a 16 V abarca caídas de arranque en frío de automóviles (hasta 8 V) y transitorios de sobretensión del alternador (hasta 16 V), lo que lo convierte en una opción confiable para sistemas de accesorios de vehículos, maquinaria agrícola, paneles marinos y módulos de control industrial.

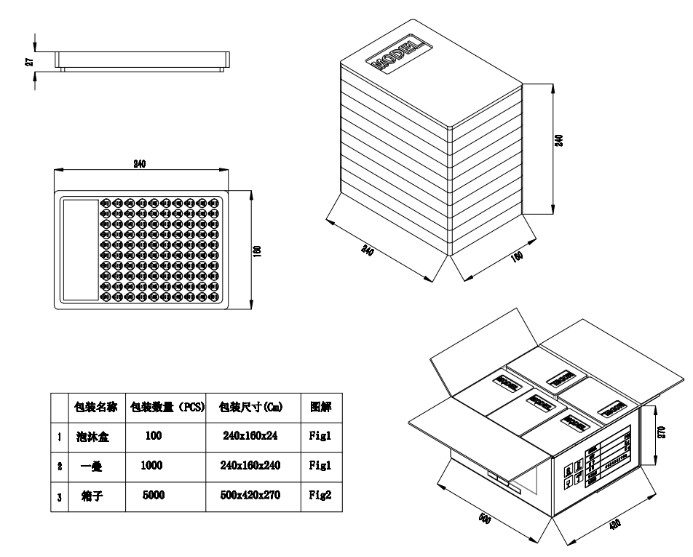

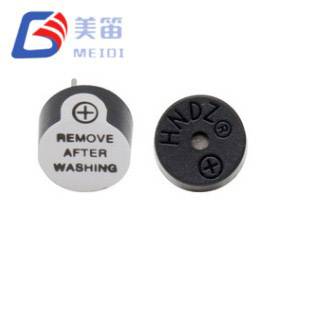

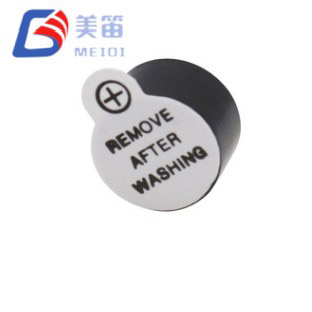

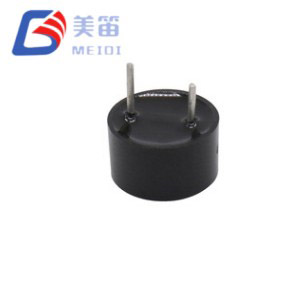

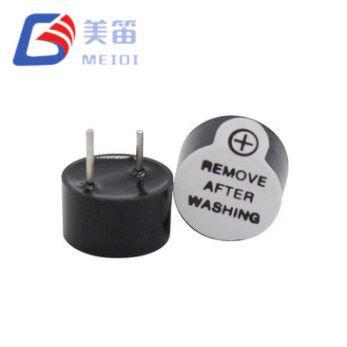

Fabricado en las instalaciones de MEIDI en Jiangsu, este zumbador activo de 9 mm de diámetro pesa solo 0,75 g, lo que reduce la carga inercial en las PCB en entornos de alta vibración. El oscilador integrado y la construcción de orificio pasante eliminan la generación de PWM externa y proporcionan un anclaje mecánico robusto. Cada unidad de producción se somete a una verificación 100% acústica y eléctrica, con datos de muestra que muestran un SPL consistentemente superior a 87 dB y un consumo de corriente inferior a 27 mA a 12 V.
| Parámetro | Valor |
| Tensión nominal | 12 VCC |
| Rango de voltaje de funcionamiento | 8 – 16 VCC |
| Nivel de presión sonora | ≥ 85dB |
| Frecuencia resonante | 2700 ± 300 Hz |
| Corriente de funcionamiento | ≤ 30mA |
| Temperatura de funcionamiento | -20 ℃ ~ +70 ℃ |
| Temperatura de almacenamiento | -30 ℃ ~ +80 ℃ |

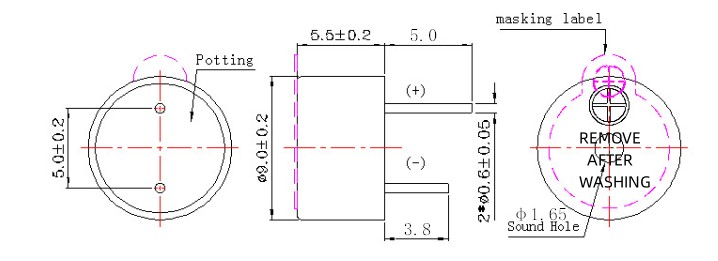

| Dimensiones | 9,0 × 5,5 mm (diámetro × alto) |
| Peso | 0,75 gramos |
| Material de la carcasa | PBT negro |
| Tipo de montaje | Orificio pasante |
El zumbador activo electromagnético de 9 mm y 5 V es un zumbador activo electromagnético autónomo diseñado para arquitecturas industriales de 12 V y 24 V. A diferencia de las variantes de bajo voltaje que requieren convertidores reductores o divisores de resistencia de rieles industriales estándar, este zumbador activo electromagnético de orificio pasante de 12 V se conecta directamente a baterías de automóviles, módulos de E/S de PLC y distribución de energía marina sin regulación intermedia.
El umbral operativo mínimo de 8 V garantiza una activación confiable durante el arranque del motor, cuando el voltaje de la batería puede caer temporalmente por debajo de 10 V. El límite superior de 16 V se adapta a eventos de sobretensión del alternador y proporciona espacio libre para sistemas de 24 V con una resistencia en serie simple. Esta resiliencia de voltaje elimina la necesidad de sujeción activa o diodos TVS en muchas instalaciones, lo que simplifica la lista de materiales y reduce los puntos de falla.
Con un diámetro de 9,0 mm y una altura de 5,5 mm, el HNB09A12 ocupa un espacio compacto que se adapta a recortes de paneles tradicionales de 9 mm y 12 mm. Su masa de 0,75 g (aproximadamente un 56 % más liviana que las alternativas de 12 mm × 7,5 mm) reduce la tensión de la junta de soldadura durante la vibración y los golpes, una ventaja importante en aplicaciones de vehículos y maquinaria donde la flexión de PCB es común.
El oscilador integrado produce un tono fijo de 2700 Hz en la aplicación de CC, liberando los temporizadores PWM del microcontrolador y eliminando los condensadores de temporización externos. La carcasa de PBT negra resiste la soldadura por ola a 255 °C y el retrabajo manual a 360 °C sin deformación, lo que admite tanto el montaje automatizado como la reparación en campo.
Compatibilidad nativa con bus de 12 V: funciona directamente desde sistemas automotrices, industriales y marinos de 12 V CC sin circuitos de conversión de voltaje.
Amplio rango de supervivencia de 8 a 16 V: tolera caídas de voltaje de arranque en frío, sobrevoltaje del alternador y sistemas de 24 V no regulados con caída pasiva
Oscilador incorporado con salida fija de 2700 Hz: no se requieren asignación de pines MCU PWM ni componentes de temporización externos
Masa ultraligera de 0,75 g: minimiza la carga inercial en PCB en aplicaciones de vehículos y maquinaria propensas a vibraciones
Anclaje mecánico mediante orificio pasante: la retención del cable a través del tablero resiste golpes sostenidos y ciclos térmicos.
Carcasa de PBT tolerante a reparaciones: clasificada para soldadura por ola a 255 °C y retrabajo manual a 360 °C sin distorsión dimensional
| Parámetro | Valor | Condiciones de prueba |
| Tensión nominal | 12 VCC | A 25 ℃ |
| Voltaje de funcionamiento | 8 – 16 VCC | Continuo |

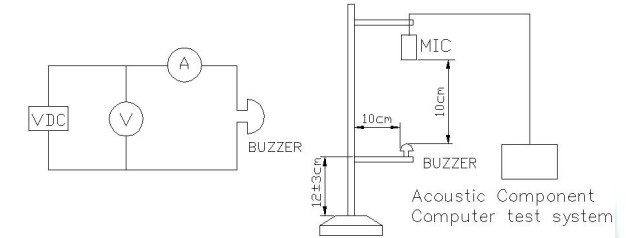

| Salida de sonido | ≥ 85dB | A 12 VDC, 10 cm, campo libre |
| Frecuencia resonante | 2700 ± 300 Hz | A tensión nominal |
| Corriente de funcionamiento | ≤ 30mA | A 12 VCC |
| Resistencia de la bobina | ~400 Ω (típico) | A 25 ℃, CC |
| tiempo de subida | < 50 ms | Hasta 90% SPL |
| Requisito | Ventaja HNB09A12 |
| Eliminar el regulador de voltaje del bus de 12V/24V | Funcionamiento nativo de 12 V; El rango de 8 a 16 V abarca la descarga de la batería y la sobretensión del alternador |
| Reducir el costo de la lista de materiales en la industria automotriz de alto volumen | No se requiere circuito integrado, inductor ni condensador; conexión directa de cable a bus |
| Sobrevivir a la caída de voltaje del arranque en frío | Un mínimo de 8 V garantiza la activación durante el arranque del motor cuando la batería cae por debajo de 10 V |
| Se adapta a recortes de zumbador heredados de 9 mm/12 mm. | El diámetro de 9,0 mm mantiene la compatibilidad mecánica con los diseños de paneles existentes |
| Minimiza la masa de PCB en entornos de vibración | 0,75 g: aproximadamente un 56 % más ligero que las alternativas de 12 mm × 7,5 mm |
Este modelo ocupa un nivel de voltaje distinto dentro de la familia de zumbadores activos de MEIDI. Mientras que las variantes de 3 V y 5 V sirven para aplicaciones de nivel lógico y alimentadas por batería, el HNB09A12 conecta directamente con arquitecturas de energía automotriz y de equipos pesados de 12 V. Los diseñadores de sistemas se benefician de un menor número de componentes, un menor costo de ensamblaje y una mayor confiabilidad al eliminar las etapas de regulación activa.
Para instalaciones de bus de 24 V, una sola resistencia en serie (470 Ω a 680 Ω, dependiendo de la tolerancia) proporciona una limitación de corriente simple, preservando la especificación ≤30 mA del zumbador sin agregar circuitos complejos.
Sistemas de accesorios automotrices de 12 V: advertencias de cinturones de seguridad, alertas de puertas entreabiertas, tonos de proximidad de marcha atrás y timbres de encendido con llave en vehículos de pasajeros y flotas comerciales
Maquinaria agrícola y de construcción: alarmas de presencia del operador, indicadores de fallas hidráulicas y alertas de posición de implementos en tractores, excavadoras y cosechadoras.
Paneles eléctricos para vehículos marinos y vehículos recreativos: alarmas de bombas de achique, advertencias de desconexión de energía en tierra y alertas de nivel de batería en sistemas de 12 V CC para embarcaciones y caravanas.
Módulos de control industrial de 12 V: alertas de interfaz de sensor de bajo voltaje, tonos de estado del actuador de 12 V CC y subsistemas de automatización compactos que funcionan con una batería de 12 V o suministros regulados
Sistemas UPS de 12 V de factor de forma pequeño: unidades compactas de respaldo de batería, estaciones de energía portátiles y fuentes de alimentación ininterrumpida de 12 V CC donde el espacio y el peso son limitados
Controladores e inversores de carga solar: tonos de falla del conjunto, alertas de desconexión de batería y notificaciones de desconexión de carga en instalaciones fuera de la red
MEIDI produce el zumbador activo electromagnético de 9 mm y 5 V en líneas de ensamblaje dedicadas con orificios pasantes con inspección durante el proceso en cada etapa: bobinado, ensamblaje del imán, sintonización del oscilador y encapsulación. Nuestra base de fabricación en Jiangsu sigue los protocolos ISO 9001, con equipos de prueba automatizados que verifican los parámetros eléctricos y la salida acústica de cada unidad.
La calificación a nivel de lote incluye:
Almacenamiento a alta temperatura: 48 horas a +80 ± 2 ℃; recuperación completa de los parámetros después de 2 horas de estabilización ambiental
Almacenamiento a baja temperatura: 48 horas a -30 ± 2 ℃; Activación de arranque en frío verificada a 8 V mínimo.
Ciclos de choque térmico: 5 ciclos entre -30 ℃ y +80 ℃ con una permanencia de 30 minutos por extremo
Validación de tensión mecánica: vibración sinusoidal (10–55 Hz, amplitud de 1,0 mm, ejes XYZ, 0,5 horas acumuladas) y caída libre de 75 cm sobre madera dura de 10 mm (3 impactos)
Resistencia a la humedad: 48 horas a 50 ± 5 ℃ / 90–95 % de humedad relativa, seguidas de 2 horas de recuperación y caracterización eléctrica
Resistencia al calor de soldadura: 250 ± 5 ℃ durante 10 ± 0,5 segundos con un espacio libre entre el cuerpo y la soldadura de 2,0 mm

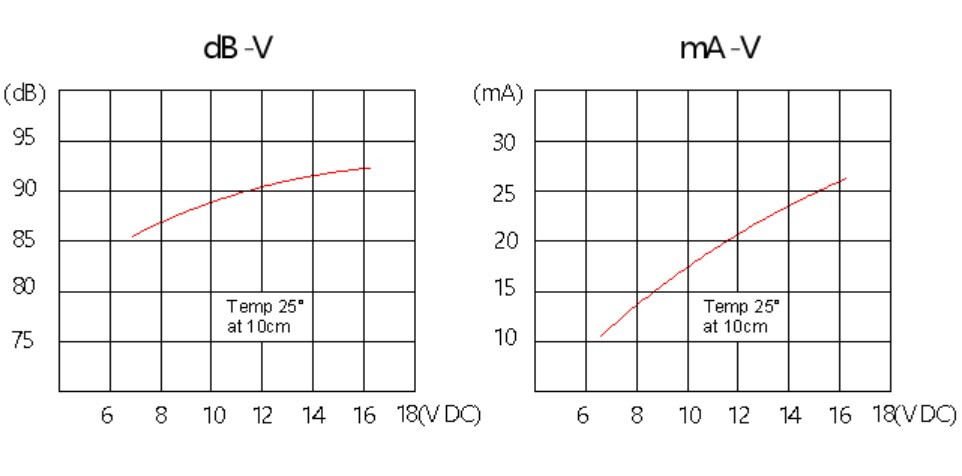

Los datos del lote de muestra (n=10) confirman un rendimiento constante: presión sonora de 87,3 a 89,7 dB, corriente de 24,9 a 26,5 mA, frecuencia de 2677 a 2723 Hz: todos los parámetros estrechamente agrupados dentro de las ventanas de especificaciones. Las certificaciones incluyen RoHS, REACH y UL94 V‑0 para el material de la carcasa.
P1: ¿Puede el HNB09A12 funcionar desde un bus industrial de 24 V sin componentes adicionales?
Sí, con una resistencia de caída en serie. A 24 V nominales, una resistencia de 470 Ω y 1 W limita la corriente a aproximadamente 25 mA, dentro de la especificación ≤30 mA. Para sistemas de 24 V no regulados (rango de 20 a 28 V), una resistencia de 680 Ω proporciona margen. Alternativamente, se puede utilizar una simple abrazadera de diodo Zener o un regulador de baja caída para aplicaciones de tono continuo donde la disipación de potencia de la resistencia no es deseable. No se debe exceder el máximo absoluto de 16 V sin limitación de corriente.
P2: ¿Cómo funciona la frecuencia de 2700 Hz en entornos del compartimento del motor o de la cabina de la maquinaria?
La frecuencia resonante de 2,7 kHz se encuentra por debajo del espectro de ruido dominante de los motores diésel (normalmente fundamental y armónicos de 3 a 8 kHz) y las bombas hidráulicas (banda ancha por encima de 4 kHz). Este posicionamiento espectral mejora la relación señal-ruido en compartimentos de motores agrícolas, de construcción y marinos, donde se pueden enmascarar los zumbadores de mayor frecuencia. El tono de 2700 Hz también se propaga con menos atenuación atmosférica que las alternativas de 4 kHz en las distancias cortas típicas de las cabinas de los vehículos.
P3: ¿Cuál es la práctica operativa recomendada para entornos de alta temperatura?
El HNB09A12 está clasificado para funcionamiento continuo de -20 °C a +70 °C. A temperaturas cercanas al límite superior de +70°C, las pérdidas resistivas de la bobina generan calor adicional que agrava el estrés térmico ambiental. Para un despliegue sostenido de alta temperatura, MEIDI recomienda operar en el extremo inferior del rango de 8 a 16 V para minimizar la disipación de la bobina, o implementar un patrón de alerta de ciclo de trabajo en lugar de un tono continuo para reducir la carga térmica acumulada. Para obtener datos específicos de confiabilidad a altas temperaturas, comuníquese con el departamento de ingeniería de aplicaciones de fábrica.
P4: ¿El pin HNB09A12 es compatible con zumbadores con orificio pasante heredados de 9 mm y 12 mm de otros fabricantes?
El diámetro del cuerpo de 9,0 mm se adapta a los recortes estándar de 9 mm del panel frontal y a la mayoría de los recortes de 12 mm con un espacio mínimo. El espaciado y el diámetro de los pasadores se ajustan a las convenciones de zumbador de orificio pasante estándar de la industria, lo que permite el reemplazo directo en muchos diseños heredados. Para la verificación de referencias cruzadas, MEIDI proporciona dibujos de distribución de pines y hojas de comparación de dimensiones a pedido. La formación de cables personalizada (recta, retorcida o desplazada) está disponible para diseños de PCB no estándar.
P5: ¿Cómo afecta el factor de forma compacto de 9 mm a la capacidad de supervivencia ante vibraciones y golpes?
La masa de 0,75 gy el diámetro reducido de 9 mm contribuyen a una menor carga de inercia en las uniones de soldadura bajo impactos mecánicos y vibraciones en comparación con alternativas más grandes de 12 mm. El área de diafragma más pequeña y la menor masa en movimiento también reducen los efectos microfónicos (acoplamiento de vibraciones mecánicas no deseadas a la salida acústica), lo que ayuda a mantener la claridad tonal en entornos propensos a las vibraciones. Para aplicaciones donde la vibración excede los niveles industriales estándar, MEIDI recomienda evaluar la orientación del montaje y considerar arandelas de aislamiento mecánico para desacoplar la flexión de la PCB de la carcasa del zumbador.
Para obtener hojas de datos técnicos, notas de aplicación del circuito controlador de 12 V/24 V, verificación de referencias cruzadas o precios por volumen para programas industriales y automotrices, comuníquese con el soporte de ingeniería de MEIDI.
La ingeniería de aplicaciones de MEIDI generalmente responde a consultas técnicas dentro de un día hábil con esquemas de circuitos de controlador, cálculos de resistencias de caída de voltaje y documentación de cumplimiento automotriz.
