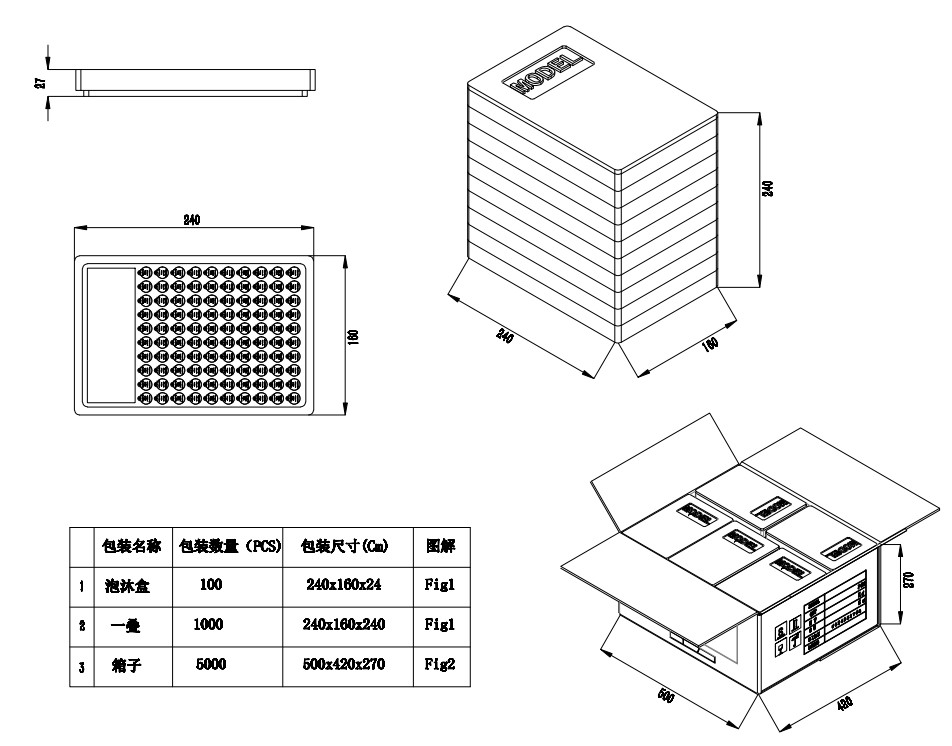

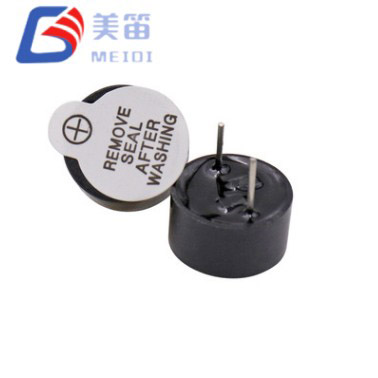

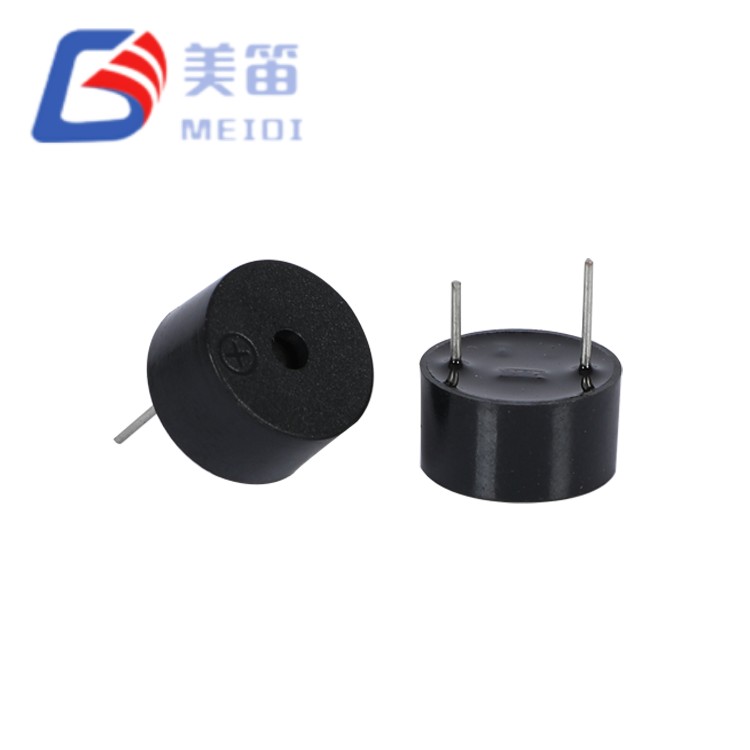

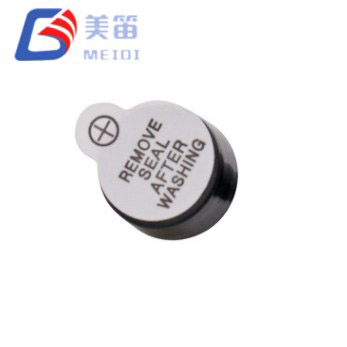

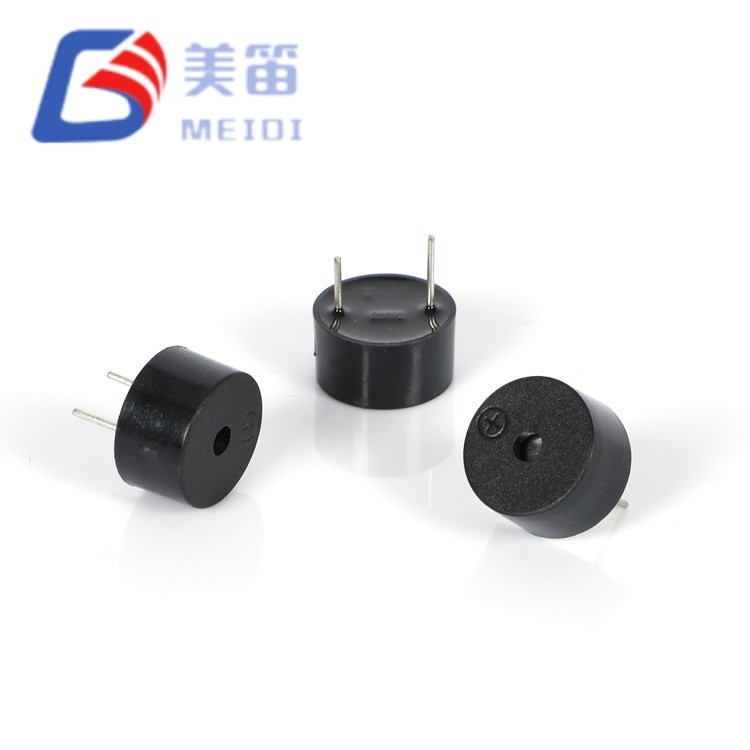

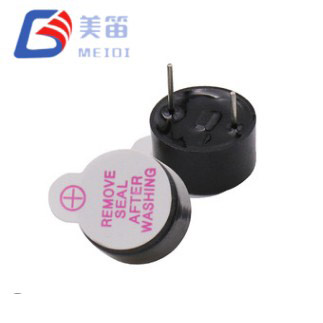

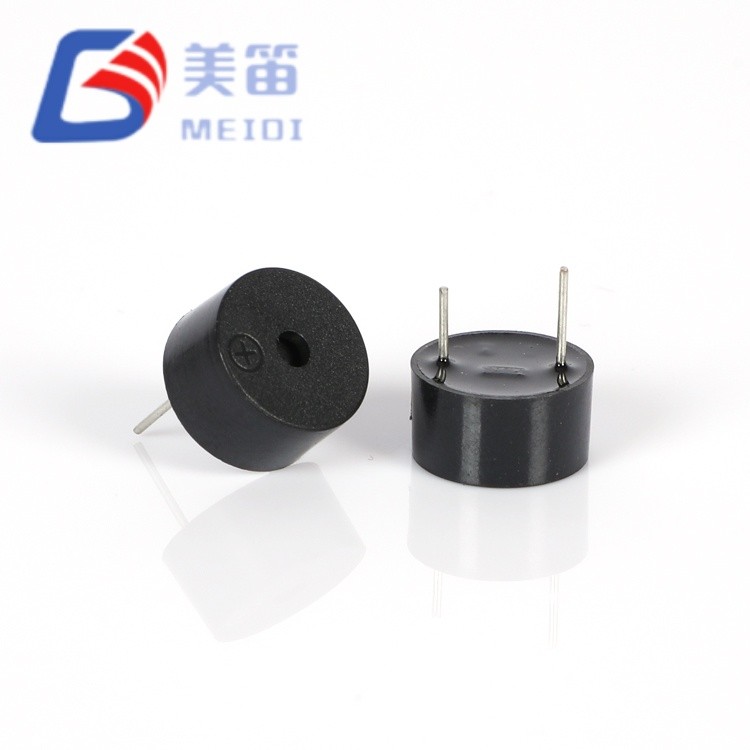

Diseñado para control industrial, alarma de maquinaria y sistemas electrónicos resistentes, este zumbador activo de orificio pasante ofrece un tono de alerta penetrante de ≥85 dB a 2700 Hz con un oscilador incorporado. Su compatibilidad con amplio voltaje de 2 a 5 V admite accionamiento de CC directo desde rieles lógicos de 3,3 V, baterías de iones de litio y sistemas tolerantes a 5 V sin PWM externo ni transistores de controlador.
Fabricado por MEIDI en nuestras instalaciones de Jiangsu, el HMB1206‑03 se beneficia de más de una década de experiencia en ingeniería de zumbadores electromagnéticos. Cada unidad se somete a pruebas acústicas y eléctricas 100 % automatizadas, lo que garantiza un rendimiento constante en toda la producción de alto volumen. La carcasa de PBT negra soporta picos de soldadura por ola de hasta 255 °C y funcionamiento continuo de -20 °C a +70 °C, lo que la convierte en una opción confiable para aplicaciones de automatización de fábricas, distribución de energía y equipos pesados.
El soporte para PCB con zumbador electromagnético de 3 V está diseñado para paneles de control industriales, sistemas de alarma de maquinaria y componentes electrónicos resistentes donde el montaje mediante orificios pasantes proporciona una estabilidad mecánica superior en comparación con las alternativas de montaje en superficie. El circuito oscilador integrado genera un tono fijo de 2700 Hz a ≥85 dB tras la aplicación de CC dentro de 2 a 5 V, lo que elimina la necesidad de componentes de accionamiento externos en entornos eléctricamente ruidosos.
El diámetro de 12,0 mm con una altura de 6,5 mm ocupa un espacio de orificio pasante de tamaño mediano que equilibra la salida acústica con las limitaciones de densidad de PCB. Este zumbador activo electromagnético de orificio pasante de 3 V es particularmente adecuado para la renovación de equipos antiguos donde ya se han establecido cortes de zumbador y patrones de orificios de 12 mm, así como nuevos diseños en instalaciones industriales pesadas, de transporte y exteriores donde la confiabilidad mecánica a largo plazo no es negociable.
A diferencia de los zumbadores pasivos que requieren generación de PWM externa y circuitos de controlador, el diseño autooscilante del HMB1206-03 libera recursos del temporizador del microcontrolador y reduce la complejidad del firmware. El voltaje operativo mínimo de 2 V admite escenarios de advertencia de batería baja en los que el voltaje de suministro ha caído por debajo del nominal, mientras que el máximo de 5 V se adapta a sistemas con tolerancia relajada del regulador o condiciones de sobrevoltaje transitorio.
La construcción de orificio pasante garantiza una retención segura de la PCB en condiciones de vibración, impacto y expansión térmica sostenidas. La carcasa de PBT negra resiste la deformación durante la soldadura por ola y mantiene la estabilidad dimensional en todo el rango operativo. Con 1,7 g, la masa contribuye a la amortiguación mecánica que reduce los efectos microfónicos en condiciones de vibración comunes en la maquinaria industrial.
Montaje mediante orificio pasante resistente a vibraciones: anclaje mecánico seguro en PCB FR4 de 1,6 a 2,0 mm, la formación de cables absorbe la expansión térmica y los golpes mecánicos.
Oscilador incorporado con amplia tolerancia de voltaje: funciona de 2 a 5 V sin deriva de frecuencia; Salida estable de 2700 Hz en las curvas de descarga de la batería.
Unidad directa de baja corriente: ≤30 mA a 3 V permite la conexión directa MCU GPIO en muchas aplicaciones, eliminando el transistor externo o el controlador IC
Carcasa de PBT de alta temperatura: clasificada para un pico de soldadura por ola de 255 °C y soldadura manual de 360 °C; sin deformación ni degradación acústica
Tono penetrante de baja frecuencia: 2700 Hz optimizados para la sensibilidad auditiva humana y al mismo tiempo evitando la banda de ruido de 4 kHz donde los equipos industriales concentran interferencias.
Configuración de pines polarizados: evita errores de instalación de voltaje inverso; compatible con conectores polarizados estándar y cabezales con llave
| Parámetro | Valor | Notas |
| Tensión nominal | 3 V (CC) | Punto nominal de funcionamiento |
| Voltaje de funcionamiento | 2 – 5 V (CC) | Rango funcional continuo |
| Salida de sonido a 10 cm | ≥ 85dB | A 3 V, campo libre |
| Frecuencia resonante | 2700 ± 300 Hz | Fijado por oscilador interno. |
| Corriente de funcionamiento | ≤ 30mA | A 3V |
| Temperatura de funcionamiento | -20 ℃ ~ +70 ℃ | Continuo |
| Temperatura de almacenamiento | -30 ℃ ~ +80 ℃ | No operativo |

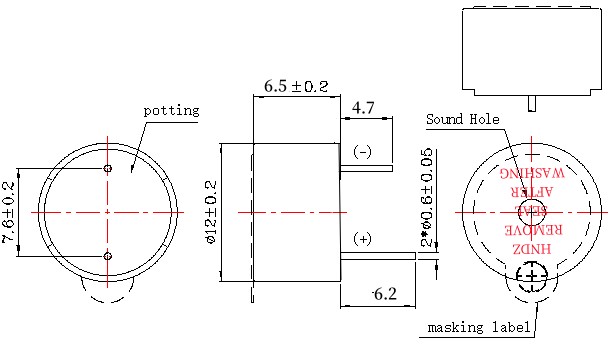

| Dimensión (diámetro × alto) | 12,0 × 6,5 mm | Solo cuerpo |
| Peso | 1,7 gramos | Típico |
| Material de la carcasa | PBT negro | Clasificación UL94 V-0 |
| Tipo de montaje | Orificio pasante | Soldadura por ola/manual |
| Temperatura de soldadura (onda) | 255 ± 15 ℃ | 4 a 6 segundos, recomendado |
| Temperatura de soldadura (manual) | 360 ± 10 ℃ | 2 a 5 segundos, recomendado |
| Temperatura de soldadura (reflujo) | 245 ± 15 ℃ | precalentar a 180 ℃ durante 40 a 70 s; 245 ℃ 3 s; máximo 3 pases |
| Estrés ambiental | Vulnerabilidad SMD | Ventaja del orificio pasante |
| Vibración mecánica | Fatiga de la unión de soldadura, desprendimiento de componentes bajo vibración sostenida 5G+ | El cable forma un anclaje mecánico a través de la PCB y distribuye la tensión en todo el espesor de la placa. |
| Ciclismo térmico | La falta de coincidencia de CTE entre el sustrato cerámico y FR4 provoca microfisuras | El cable compatible absorbe la expansión térmica diferencial entre el componente y la placa. |
| Reparación y servicio de campo. | Desoldar corre el riesgo de dañar las almohadillas, levantar rastros y delaminar las capas | Eliminación de un solo punto con un mínimo traumatismo en la tabla; las almohadillas pasantes son mecánicamente robustas |
| Transitorios de alta corriente | La corriente concentrada en un pequeño filete de soldadura genera calentamiento localizado | Una sección transversal de cable más grande distribuye la corriente y reduce las pérdidas resistivas |
| Compatibilidad con placas heredadas | La falta de coincidencia de la huella SMD requiere un rediseño de la PCB | Diámetro estándar de 12 mm compatible con los recortes y patrones de orificios del panel frontal existentes |
La masa de 1,7 g del HMB1206-03 contribuye a la estabilidad inercial que resiste los efectos microfónicos inducidos por las vibraciones. El área de diafragma más grande habilitada por la carcasa de 12 mm genera un SPL más alto con un menor consumo de corriente por decibel, lo que mejora la eficiencia eléctrica en aplicaciones alimentadas por baterías.
Paneles de control industrial y PLC: alarmas de fallo, retroalimentación audible de parada de emergencia, alertas de finalización de ciclo en automatización de fabricación
Automatización de maquinaria y fábrica: advertencias del cambiador de herramientas CNC, señalización de fallas en el transportador, indicación del estado de la celda robótica en plantas de producción ruidosas
Distribución de energía y equipos eléctricos: alarmas de disparo de disyuntor, advertencias de sobrecarga del transformador, tonos de estado operativo del tablero
Paneles de control de acceso y seguridad: alertas de detección de intrusos, advertencias de apertura forzada de puertas, alarmas de manipulación de paneles en edificios comerciales
Transporte y equipo pesado: advertencias en la cabina del vehículo, alarmas de marcha atrás para montacargas, alertas de instrumentos marinos en entornos propensos a vibraciones.
Herramientas industriales portátiles que funcionan con baterías: advertencias de batería baja, alertas de sobrecarga y señales de finalización en equipos inalámbricos

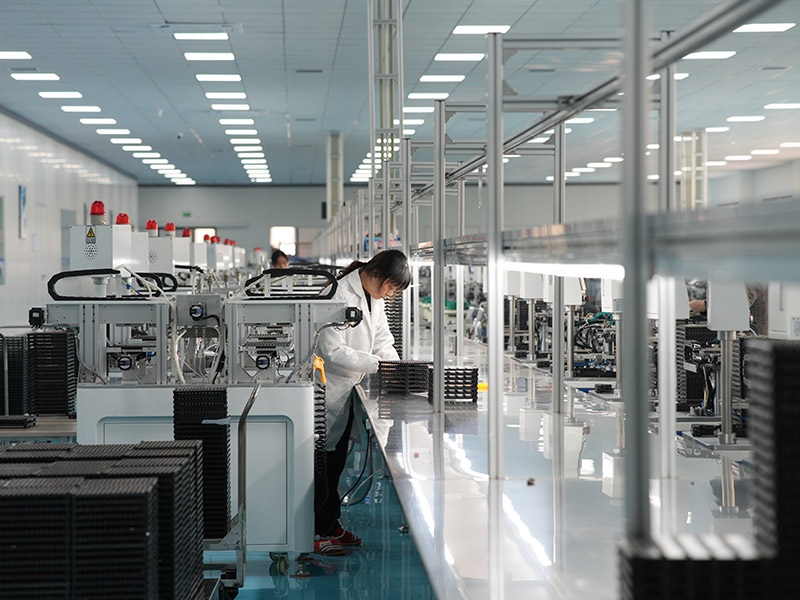

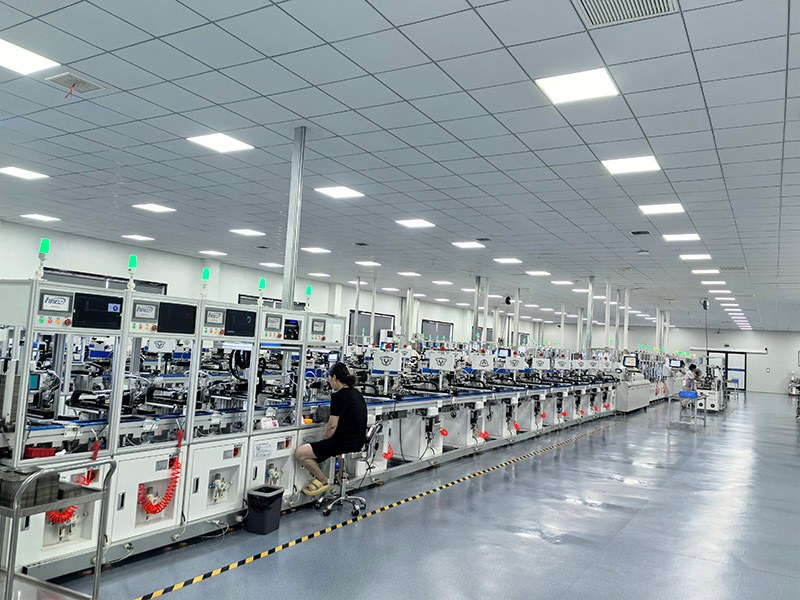

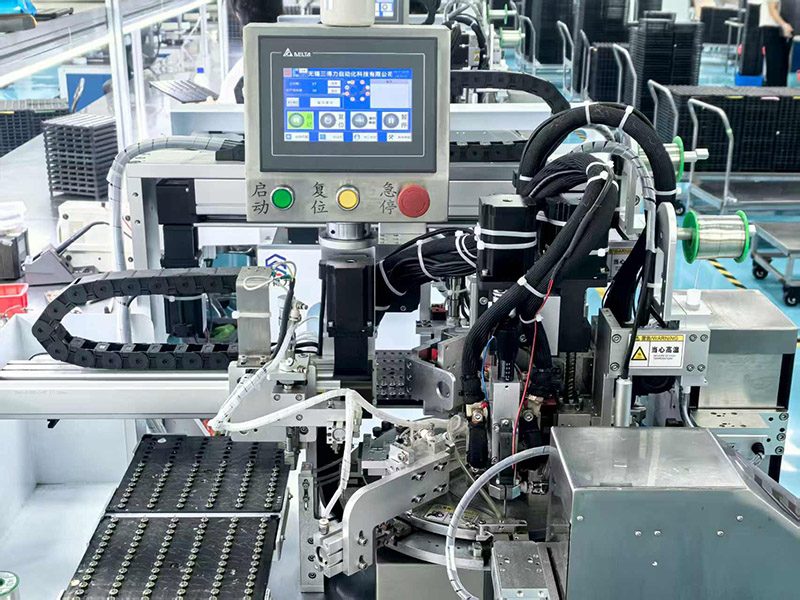

MEIDI opera una línea de ensamblaje de orificios pasantes equipada con maquinaria automatizada de bobinado, soldadura y encapsulación. Nuestra base de fabricación en Jiangsu sigue los protocolos de gestión de calidad ISO 9001, con inspecciones durante el proceso en cada etapa crítica. Cada unidad HMB1206‑03 está sujeta a una verificación 100% de parámetros eléctricos y a una medición acústica de SPL antes del embalaje.
Más allá de la producción estándar, MEIDI realiza rigurosas pruebas de estrés ambiental en lotes de muestra: ciclos de choque térmico de -30 °C a +80 °C, resistencia a la humedad a 50 °C / 95 % RH y pruebas de vibración según IEC 60068-2-6. Estos procedimientos validan la confiabilidad a largo plazo del zumbador en entornos industriales exigentes.
Las certificaciones disponibles incluyen RoHS, REACH y UL94 V‑0 para el material de la carcasa. Para proyectos de gran volumen, podemos suministrar informes de cumplimiento de IEC 60950‑1 y UL 508 previa solicitud. Nuestro equipo de ingeniería también respalda la formación de cables personalizados, pasos de clavija alternativos y frecuencias especializadas de 2,0 a 4,0 kHz para satisfacer los requisitos de aplicaciones únicos.
MEIDI fabrica el soporte para PCB con zumbador electromagnético de 3 V en líneas de ensamblaje de orificios pasantes dedicadas con pruebas eléctricas y verificación acústica 100 % automatizadas. Cada lote de producción se somete a:
Ciclos de choque térmico: 5 ciclos entre -30 ℃ y +80 ℃ con una permanencia de 30 minutos por extremo
Resistencia a la humedad: 48 horas a 50 ± 5 ℃ / 90–95 % de humedad relativa, seguidas de 2 horas de recuperación ambiental
Durabilidad mecánica: prueba de vibración (10–55 Hz, amplitud de 1,0 mm, ejes XYZ, 0,5 horas en total) y caída libre de 75 cm sobre madera dura de 10 mm (3 impactos)
Soldabilidad: prueba de equilibrio de humedad según J-STD-002, categoría 3 (260 ℃)
Resistencia al calor de soldadura: 250 ± 5 ℃ durante 10 ± 0,5 segundos con un espacio libre entre el cuerpo y la soldadura de 2,0 mm
Los datos de la prueba del lote de muestras confirman el rango de presión sonora de 87,0 a 92,0 dB (10 muestras, 3 VCC, 10 cm, campo libre). Nota: estos son datos medidos basados en muestras, no un valor de especificación garantizado. La ficha técnica garantiza una presión sonora mínima ≥85 dB a tensión nominal y 10 cm.
Certificaciones disponibles: RoHS, REACH, UL94 V-0 (material de la carcasa). Informes de cumplimiento IEC 60950-1 y UL 508 disponibles a pedido para pedidos de gran volumen.
P1: ¿El soporte de PCB del zumbador electromagnético de 3 V es compatible con la lógica del microcontrolador de 5 V o requiere regulación de voltaje?
La tensión de funcionamiento máxima de 5 V es el límite superior absoluto. Si bien el zumbador funcionará a 5 V, el funcionamiento continuo en este límite puede reducir la vida útil acústica y aumentar el consumo de corriente más allá de la especificación ≤30 mA. Para sistemas de 5 V, se recomienda una resistencia en serie (normalmente de 47 a 100 Ω) para reducir el voltaje al rango de 3 a 4 V, preservando el zumbador dentro de su envolvente operativa óptima y al mismo tiempo manteniendo un SPL adecuado. Alternativamente, seleccione un zumbador activo con clasificación de 5 V de la cartera de MEIDI si 5 V es el voltaje nominal del sistema.
P2: ¿Se puede montar este zumbador en PCB FR4 estándar de 1,6 mm utilizando un equipo de inserción axial automatizado?
Sí. El diámetro de 12,0 mm y la configuración estándar del pasador con orificio pasante se ajustan a las especificaciones de componentes axiales para máquinas de inserción automatizadas. La formación de cables radiales (montaje vertical) también está disponible para diseños de PCB con espacio limitado donde el montaje horizontal no es práctico. Se admiten longitudes de cable personalizadas y configuraciones de conformado para pedidos de gran volumen; comuníquese con ventas industriales para obtener orientación sobre la configuración.
P3: ¿Puede este zumbador soportar un funcionamiento continuo las 24 horas del día, los 7 días de la semana? ¿Cuál es la vida acústica a largo plazo?
La hoja de datos del fabricante no proporciona datos de vida útil de funcionamiento continuo a largo plazo. La condición de prueba de vida útil especificada es de 96 horas a 25 ± 10 ℃ con voltaje nominal y onda cuadrada de frecuencia resonante de 1/2 ciclo de trabajo. La prueba de almacenamiento a alta temperatura es de 96 horas a +85 ℃. Para obtener datos de confiabilidad de funcionamiento continuo a largo plazo, comuníquese con la fábrica para solicitar datos de prueba de vida útil o una verificación de confiabilidad personalizada. Para aplicaciones de tono continuo, se debe evaluar la gestión térmica del gabinete para evitar la acumulación de calor alrededor del timbre.
P4: ¿Se admiten modificaciones OEM, como longitud de cable personalizada, formación de cable o colores de carcasa alternativos?
Sí. MEIDI admite recortes de cables personalizados (recto, retorcido, desplazado o formado), pasos de clavija alternativos para PCB no estándar y codificación de colores de la carcasa para identificación de voltaje o frecuencia. Hay disponibles frecuencias de oscilador personalizadas entre 2,0 y 4,0 kHz para requisitos tonales especializados. Las cantidades mínimas de pedido y los plazos de entrega varían según la complejidad de la modificación; envíe una solicitud de configuración OEM para obtener una cotización.
P5: ¿Cómo se compara este zumbador activo de orificio pasante con las alternativas activas SMD en entornos de alta vibración?
El montaje mediante orificio pasante proporciona una retención mecánica superior porque el cable forma un anclaje físico a través del espesor de la PCB, distribuyendo la tensión por toda la placa. El cable compatible absorbe la expansión térmica diferencial entre el componente y la PCB, lo que reduce la fatiga de las uniones de soldadura bajo el ciclo térmico. En ambientes sometidos a estrés mecánico, la construcción con orificios pasantes generalmente ofrece mayor confiabilidad a largo plazo que las alternativas de montaje en superficie. La masa más grande y la construcción con plomo de los zumbadores de orificio pasante contribuyen a la estabilidad inercial que resiste el desplazamiento inducido por la vibración. Para requisitos específicos de grado de vibración, se recomiendan pruebas específicas de la aplicación según IEC 60068-2-6.
Para obtener precios por volumen, informes de confiabilidad, configuraciones de cables personalizados u orientación de integración para sistemas de control industrial, comuníquese con Ventas Industriales de MEIDI.

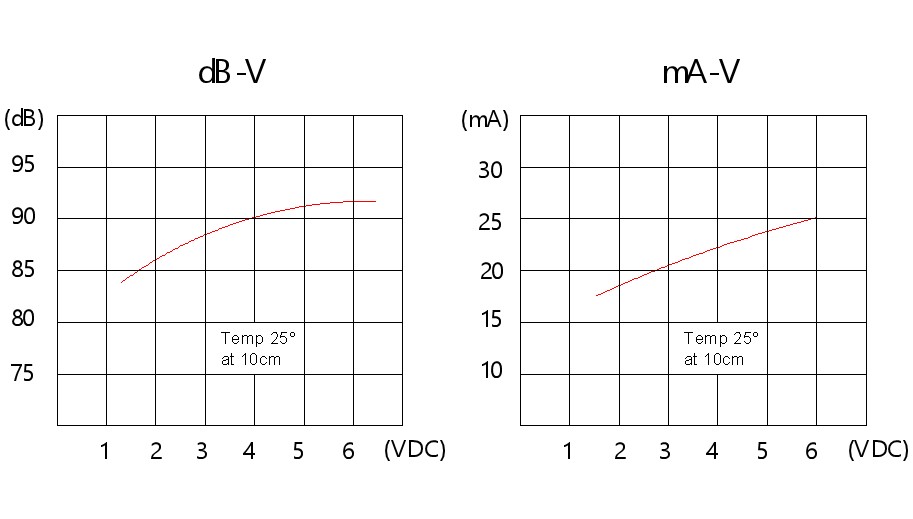

La ingeniería de aplicaciones industriales de MEIDI generalmente responde a consultas técnicas dentro de un día hábil con dibujos de distribución de pines, curvas de voltaje-SPL y niveles de precios por volumen.
