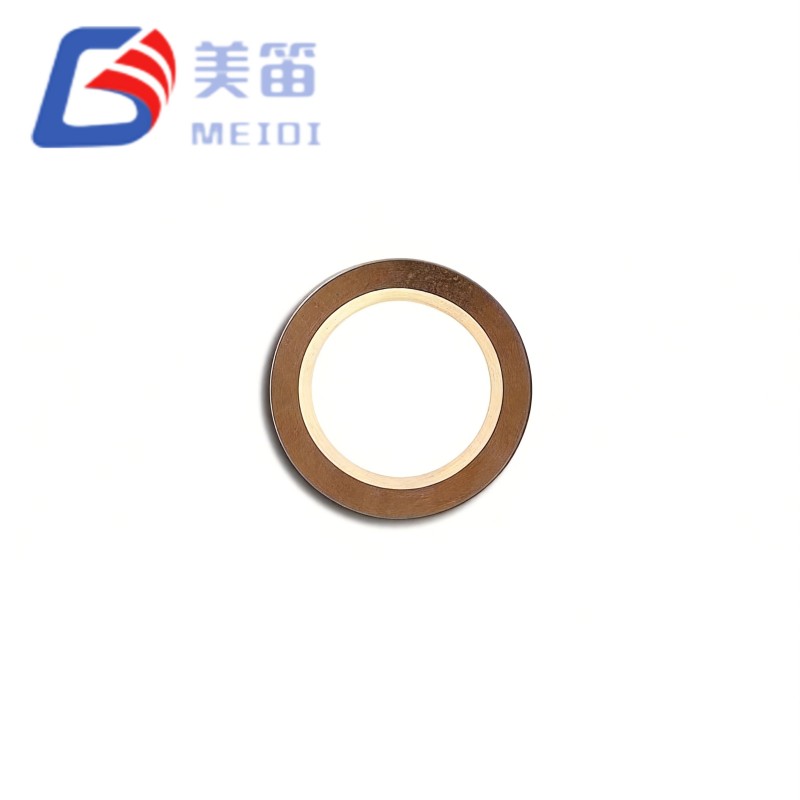

Un elemento zumbador es un transductor acústico desnudo que convierte una señal de accionamiento eléctrico en sonido sin ningún oscilador incorporado o carcasa protectora. el mas comun La construcción une un disco cerámico piezoeléctrico delgado a un sustrato metálico, creando unElemento zumbador piezo cerámico. Cuando un voltaje alterno en el Se aplica la frecuencia resonante del ensamblaje, la capa cerámica se expande y contrae, haciendo que toda la estructura se doble e irradie ondas de presión audibles. porque el El elemento en sí es pasivo, depende de un circuito externo para suministrar la energía correcta. frecuencia y forma de onda. Esto separa el diseño acústico de la electrónica de accionamiento, dando a los desarrolladores de productos flexibilidad sobre cómo y dónde se genera el sonido.
La cerámica piezoeléctrica es un compuesto formulado de titanato de circonato de plomo que tiene Ha sido polarizado para conservar sus propiedades electromecánicas de forma permanente. el metal El sustrato, generalmente latón o una aleación de níquel, proporciona soporte mecánico y determina la frecuencia de resonancia junto con el espesor y el diámetro de la cerámica. Los elementos estándar cubren un rango de 12 mm a 50 mm de diámetro, con resonancia frecuencias típicamente entre 2,0 kHz y 6,5 kHz. Capas cerámicas más delgadas y Los diámetros más pequeños aumentan la resonancia, mientras que los elementos más grandes tienden a producir mayores niveles de presión sonora. También se puede encontrar un elemento acústico en auto-oscilanteZumbador piezoeléctrico activoy externamente conducido PasivoZumbador piezoeléctrico asambleas, donde El elemento se monta dentro de una cavidad acústica sintonizada junto con cualquier elemento necesario. circuitos.
Los elementos del zumbador se suministran con varias terminaciones para adaptarse a diferentes métodos de montaje. Las versiones con almohadilla de soldadura permiten la fijación directa a la superficie, mientras que Las variantes con cable permiten el posicionamiento remoto lejos de la PCB. Tipo pin las terminaciones se ajustan a las huellas de los orificios pasantes. Debido a que el sustrato metálico actúa como tanto un conductor como un soporte mecánico, una cuidadosa gestión térmica durante soldar es importante; La exposición prolongada por encima de 260 ℃ puede deteriorar la cerámica. y reducir la salida acústica. En la producción de gran volumen, los elementos suelen ser preestañado y suministrado en embalaje de cinta para inserción automática.
Un elemento zumbador se convierte en una sirena completa cuando se combina con un circuito de accionamiento. y una carcasa acústica. en unZumbador piezoeléctrico activo, se monta un chip oscilador junto al elemento y el conjunto está encerrado en una carcasa de plástico que actúa como resonador de Helmholtz, potenciando el sonido salida a una frecuencia específica. en unZumbador piezoeléctrico pasivo, la carcasa proporciona protección física y sintonización acústica, mientras que el usuario suministra la señal de accionamiento. Más allá de estas configuraciones estándar, los elementos del zumbador También se emplean en módulos de alarma personalizados, sensores médicos y equipos industriales.Zumbador de alarmamontajes donde el perfil acústico debe coincidir con un gabinete específico o ubicación de montaje.
MEIDIproduce elementos de timbre en una línea de procesamiento de cerámica dedicada que incluye mezcla de polvos, fundición de cintas, impresión de electrodos, polarización y unión final a sustratos metálicos. Cada lote es muestreado para determinar capacitancia, frecuencia resonante, e impedancia, con los resultados registrados para su trazabilidad. La certificación ISO9001 El proceso incluye controles del material entrante en polvo cerámico y sustrato metálico. asegurando que las propiedades físicas permanezcan consistentes durante largos ciclos de producción. Para pedidos por volumen, el equipo de ingeniería puede ajustar el espesor de la cerámica, el electrodo geometría y aleación de sustrato para ajustar el rendimiento acústico para necesidades de la aplicación.
¿Cuál es la diferencia entre un elemento zumbador y un zumbador completo?
Un elemento de timbre es el transductor desnudo, que consta de un disco cerámico unido a un sustrato metálico. Requiere una señal de unidad externa y, normalmente, un soporte cavidad para alcanzar su salida de sonido nominal. Un timbre completo empaqueta el elemento junto con un circuito de accionamiento (si está activo) y una carcasa de diseño acústico.
¿Se pueden utilizar elementos de timbre en exteriores o en entornos hostiles?
Los materiales cerámicos y metálicos pueden soportar un amplio rango de temperaturas, pero La exposición a la humedad, gases corrosivos o humedad condensada puede degradar el electrodo y sustrato a lo largo del tiempo. Para uso en exteriores, el elemento debe ser colocado dentro de un recinto sellado o ventilado que evite el contacto directo con agua y contaminantes.
¿Cómo se configura la frecuencia de resonancia de un elemento zumbador?
La frecuencia de resonancia está determinada por el espesor de la cerámica, el sustrato rigidez y el diámetro total. Estos parámetros se controlan durante fabricación. Se pueden lograr valores de frecuencia personalizados ajustando la cerámica. formulación o el proceso de unión para cantidades de producción.
Frecuencia de resonancia: 2,9 ± 0,5 kHz.
Capacitancia libre: 30.000 / 3.300 pF ± 30% a 120 Hz.
Resistencia equivalente: ≤ 500 Ω.
Pérdida dieléctrica: ≤ 5%.
Temperatura de funcionamiento: -20 °C a +70 °C.
Temperatura de almacenamiento: -30 °C a +80 °C.
Dimensiones: T 0,55 ± 0,04 mm, T1 0,30 ± 0,02 mm, D1 35,0 +0/-0,1 mm, D2 25,0 ± 0,3 mm.
Frecuencia de resonancia: 4,0 ± 0,5 kHz.
Capacitancia libre: 25.000 / 2.600 pF ± 30% a 120 Hz.
Resistencia equivalente: ≤ 500 Ω.
Pérdida dieléctrica: ≤ 5%. Temperatura de funcionamiento: -20 °C a +70 °C.
Temperatura de almacenamiento: -30 °C a +80 °C.
Dimensiones: T 0,44 ± 0,04 mm, T1 0,20 ± 0,02 mm, D1 27,0 +0/-0,1 mm, D2 20,0 ± 0,3 mm.
Comuníquese con MEIDI para obtener precios al por mayor, muestras de evaluación gratuitas o una cotización de configuración personalizada.
