En breve:Un timbre electromagnético (a menudo llamado timbre magnético) convierte una pequeña bobina móvil con un imán en una alerta audible confiable para electrodomésticos, alarmas y productos automotrices e industriales. Esta guía de 2026 explica cómo funciona un zumbador electromagnético, compara construcciones activas versus pasivas y magnéticas versus piezoeléctricas, enumera las especificaciones clave para verificar y muestra cómo MEIDI desarrolla soluciones de zumbadores electromagnéticos personalizados y OEM para ingenieros de diseño y equipos de adquisiciones.
Un zumbador electromagnético es un transductor electroacústico construido alrededor de una bobina, un imán permanente y un diafragma ferromagnético (generalmente una pequeña tapa de acero). Cuando la corriente fluye a través de la bobina, se convierte en un electroimán que atrae el diafragma hacia el imán; invierte la corriente y el diafragma regresa. Repita eso miles de veces por segundo y obtendrá un tono. A diferencia de un timbre piezoeléctrico, que flexiona un disco cerámico, un timbre electromagnético utiliza un mecanismo de bobina móvil, el mismo principio que un altavoz, reducido a unos pocos milímetros. Eso hace que los zumbadores electromagnéticos sean una opción familiar y de bajo costo para cualquier producto que simplemente necesite ser escuchado.
Debido a que el mecanismo es mecánico y autónomo, un zumbador electromagnético sigue funcionando a través de vibraciones, cambios de humedad y años de ciclos de conmutación. Para paneles, medidores y bienes de consumo, el zumbador electromagnético sigue siendo el sonido predeterminado cuando un tono claro y grave importa más que el consumo mínimo absoluto de energía.
El mecanismo es el principio de bobina móvil (bobina móvil). En un zumbador electromagnético pasivo, usted suministra una señal de accionamiento alterna o pulsada que energiza repetidamente la bobina; el diafragma oscila a la frecuencia del variador e irradia sonido. En un zumbador electromagnético activo, un oscilador interno hace el cambio por usted desde un suministro de CC. Dos hechos dan forma al diseño:
Por eso el mismo zumbador electromagnético suena más fuerte en su frecuencia de resonancia nominal que fuera de ella. Cuando especifica un zumbador electromagnético, la frecuencia de resonancia es el número que decide el volumen real dentro de su gabinete.
Esta es la primera bifurcación en cualquier selección de zumbador electromagnético: ¿la oscilación vive dentro de la pieza o dentro de su firmware?
Un zumbador electromagnético pasivo contiene sólo la bobina y el diafragma, sin oscilador. Le alimenta una onda cuadrada o una señal de CA a la frecuencia del tono y suena a esa frecuencia. La ventaja es el control del tono: un zumbador electromagnético pasivo puede producir melodías, alarmas de dos tonos o un solo pitido de confirmación. El costo es que su MCU o un controlador IC deben generar la forma de onda.
Un zumbador electromagnético activo incorpora un oscilador interno. Aplique energía CC dentro del rango nominal y emitirá un pitido por sí solo con un tono fijo. Para un simple chirrido de "encendido" o una alerta de falla, un zumbador electromagnético activo es el camino más rápido: sin código, sin piezas adicionales, solo un riel de voltaje y una resistencia en serie.
Regla rápida:¿Necesita un tono de alerta fijo sin firmware? Elija un zumbador electromagnético activo. ¿Necesita control de tono, música o una alarma de dos tonos? Elija un zumbador electromagnético pasivo y condúzcalo.
Ambos hacen sonido; lo hacen de manera diferente. Un zumbador magnético (electromagnético) mueve una bobina y un imán; un zumbador piezoeléctrico flexiona un disco cerámico. Las compensaciones prácticas:
Si necesita una alerta profunda, fuerte y de baja frecuencia de 3 a 12 V, un zumbador electromagnético suele ser la mejor opción. Si dominan el presupuesto de energía y el rango de temperatura, compare ambos en el banco antes de comprometerse.
Cuando el espacio en la placa es reducido, el zumbador electromagnético SMD suelda por reflujo directamente a la placa. Las piezas de la serie MEIDI MLT llevan el mecanismo de bobina móvil a un espacio de 5 × 5 mm o menos sin cables. Un timbre electromagnético SMD sobrevive al ensamblaje automatizado y se mantiene constante en volumen, razón por la cual aparece en cerraduras inteligentes, dispositivos portátiles, electrodomésticos e indicadores de tableros. La compensación frente a un zumbador electromagnético con cable es una salida de sonido máxima ligeramente menor, así que confirme los dB a su voltaje de funcionamiento real antes de comprometerse.
Para el ensamblaje de reflujo, un zumbador electromagnético SMD también elimina un paso de inserción manual y reduce el error de ubicación, lo cual es importante una vez que el volumen supera unos pocos miles de unidades por mes.
La lectura de la hoja de datos de un zumbador electromagnético se reduce a cuatro números, más dos secundarios:
Primero bloquee el rango de voltaje y la frecuencia de resonancia, porque ellos deciden si el zumbador electromagnético se ajusta a su placa y a su gabinete.
El circuito de accionamiento sigue el tipo que haya elegido. Un zumbador electromagnético pasivo necesita una onda cuadrada: un pin MCU PWM a través de una resistencia limitadora de corriente, o un controlador IC de zumbador dedicado, funciona bien. Mantenga el voltaje del variador dentro del rango operativo nominal; la conducción excesiva puede saturar la bobina o sobrecalentarla. Un zumbador electromagnético activo sólo necesita un suministro de CC limpio y una resistencia en serie; cámbielo con un transistor o MOSFET de su MCU GPIO. Debido a que la bobina es inductiva, coloque un diodo de retorno a través de ella para proteger su etapa de salida.
Jiangsu Meidi Intelligent Technology Co., Ltd. (MEIDI) fabrica zumbadores electromagnéticos en líneas pasivas, activas y SMD, con bobinado interno y sintonización acústica: los pasos que deciden la consistencia del tono desde la primera unidad hasta la producción en volumen. A continuación se muestra una selección representativa de nuestra gama. Los dibujos mecánicos completos y el catálogo completo están disponibles bajo petición. Cada valor es una especificación medida; Confirme siempre la última hoja de datos antes del diseño.
| Modelo | Tipo | Clasificado V | Operación V | Frecuencia de resonancia | Salida de sonido | Corriente nominal |
|---|---|---|---|---|---|---|
| HN-1295 | Pasivo | 5V | 3–7 voltios | 2400Hz | ≥85dB | ≤80mA |
| HN-2512 | Pasivo | 5/12V | 3–7/9–14V | 800Hz | 85dB | ≤30mA |
| HN-9650E | Pasivo | 5V | 4–6 V | 2700Hz | ≥85dB | ≤80mA |
| HMB1206-05 | Activo | 5V | 3–7 voltios | 2700±300Hz | ≥85dB | ≤30mA |
| HNB09A05 | Activo | 5V | 3–7 voltios | 2700±300Hz | ≥85dB | ≤30mA |
| TMB12A05 | Activo | 5V | 3–7 voltios | 2400±300Hz | ≥85dB | ≤30mA |
| TMB12A12 | Activo | 12 voltios | 8–16 V | 2700±300Hz | ≥88dB | ≤30mA |
| TMB12A24 | Activo | 24V | 18–26 V | 2400±300Hz | ≥90dB | ≤30mA |
| MLT-5020 | SMD Pasivo | 3,0 voltios | 2–4 V | 4000±300Hz | ≥80dB | ≤100 mA |
| MLT-8530-16R | SMD Pasivo | 3,6 voltios | 2,5–4,5 V | 2700±200Hz | ≥85dB | ≤100 mA |
| MLT-9650Y-5V | SMD activo | 5V | 4–7 voltios | 3000±300Hz | ≥85dB | ≤30mA |
Utilice esta verificación de cinco pasos antes de asignar un timbre electromagnético a su lista de materiales:
En caso de duda, envíe a MEIDI el volumen, el suministro y el volumen requerido de su gabinete; le sugeriremos el timbre electromagnético que se adapta a su cavidad en lugar de adivinar.

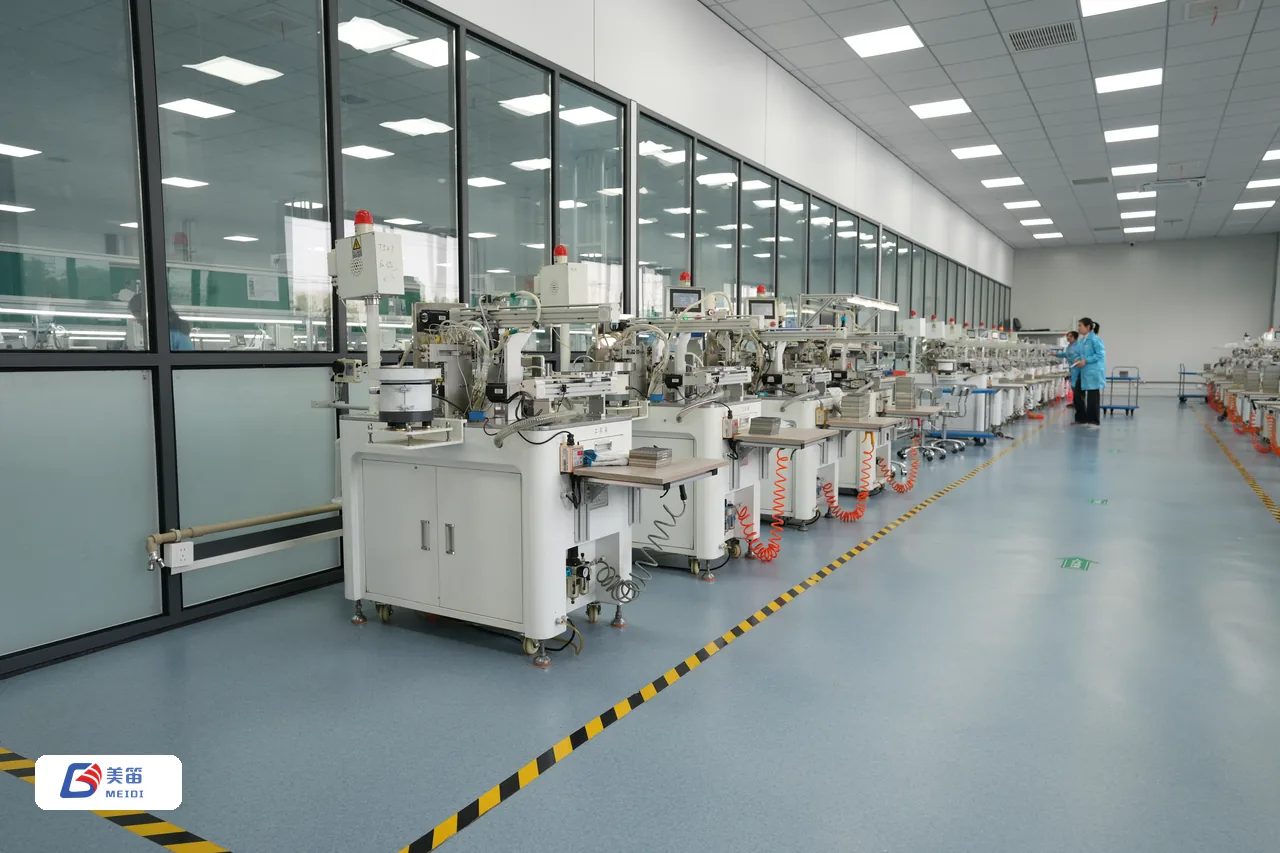

Jiangsu Meidi Intelligent Technology Co., Ltd. (MEIDI) es un fabricante exclusivo de timbres y componentes acústicos, no una empresa comercial. MEIDI es la marca de exportación de la misma base de fabricación, creada para programas personalizados y OEM: si una pieza estándar no cumple con su gabinete, voltaje o objetivo de SPL, ajustamos la bobina y la cavidad según sus especificaciones. Con líneas de producción automatizadas, un laboratorio de pruebas acústicas interno y sistemas de gestión ISO 9001 e ISO 14001, además del cumplimiento de RoHS y REACH, apoyamos a los clientes desde muestras de prototipos en días hasta una producción en masa estable. Si está comparando un proveedor de timbres electromagnéticos, haga a cada uno una pregunta sencilla: ¿quién enrolla la bobina y quién prueba el tono? En MEIDI, la respuesta es la misma: sí.
Un timbre electromagnético utiliza una bobina y un imán que mueven un diafragma de acero; un zumbador piezoeléctrico flexiona un elemento cerámico bajo voltaje. El zumbador electromagnético gana en volumen de baja frecuencia y bajo costo para alertas básicas, mientras que el tipo piezoeléctrico gana en potencia, durabilidad y diseños SMD delgados. Elija el timbre electromagnético cuando necesite un tono más profundo de 3 a 12 V.
Elija un zumbador electromagnético pasivo cuando su firmware ya controle una salida PWM y desee controlar el tono o reproducir melodías. Elija un zumbador electromagnético activo cuando solo necesite un pitido fijo de alimentación de CC y desee la integración más sencilla sin código adicional.
Sí. MEIDI desarrolla soluciones de zumbadores electromagnéticos personalizados con sintonización acústica, diseño mecánico personalizado y circuitos de accionamiento codiseñados. Las muestras de evaluación generalmente se crean en cuestión de días para que pueda verificar el rendimiento en su propio gabinete.
MEIDI fabrica bajo los sistemas de gestión ambiental y de calidad ISO 9001 e ISO 14001, y nuestros productos de zumbador electromagnético cumplen con los requisitos de sustancias RoHS y REACH. La documentación viaja con cada envío.
Los modelos estándar generalmente se pueden enviar en unos pocos días hábiles y las muestras de zumbadores electromagnéticos personalizados generalmente se construyen unos días después de que se confirma la especificación. Póngase en contacto con nuestro equipo con su voltaje, SPL y huella para comenzar.
¿Necesita un timbre electromagnético para su próximo diseño?
Díganos su voltaje, SPL y huella, y le recomendaremos un modelo estándar o le propondremos un zumbador electromagnético personalizado. Hojas de datos y muestras de evaluación gratuitas están disponibles previa solicitud.
Contacto:sales067@meidibuzzer.com | Sitio web:www.meidibuzzer.com
Este artículo se proporciona como referencia de ingeniería. Las especificaciones reflejan modelos representativos de zumbadores electromagnéticos MEIDI; Confirme siempre la última hoja de datos antes del diseño. © Jiangsu Meidi Tecnología Inteligente Co., Ltd. (MEIDI).
