Unidad de onda cuadrada externa a 2048 Hz
Impedancia de bobina de 45Ω
16 mm de diámetro para diseños de PCB con orificios pasantes
Mín. Presión sonora de 85 dB a 10 cm en condiciones de conducción nominales
Rango de temperatura de funcionamiento de -20 ℃ a +70 ℃
Carcasa Noryl negra para montaje mediante orificio pasante

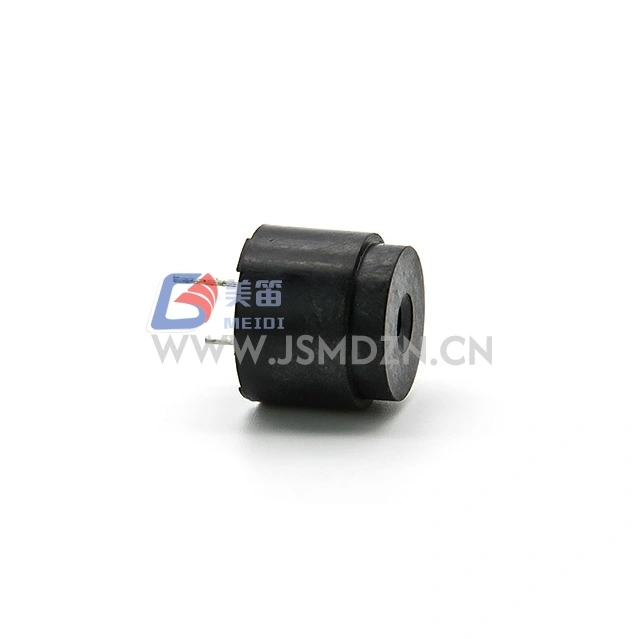

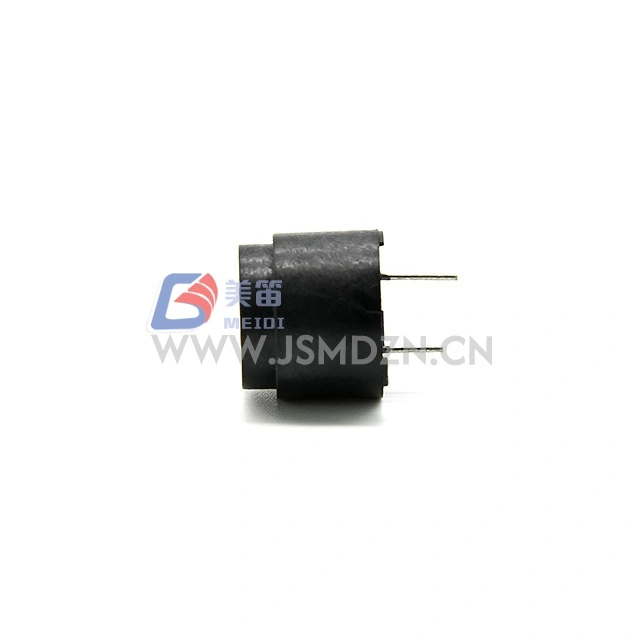

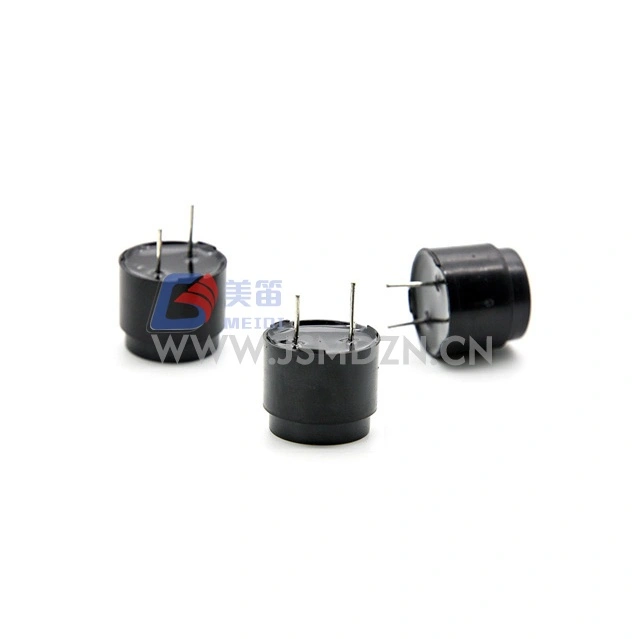

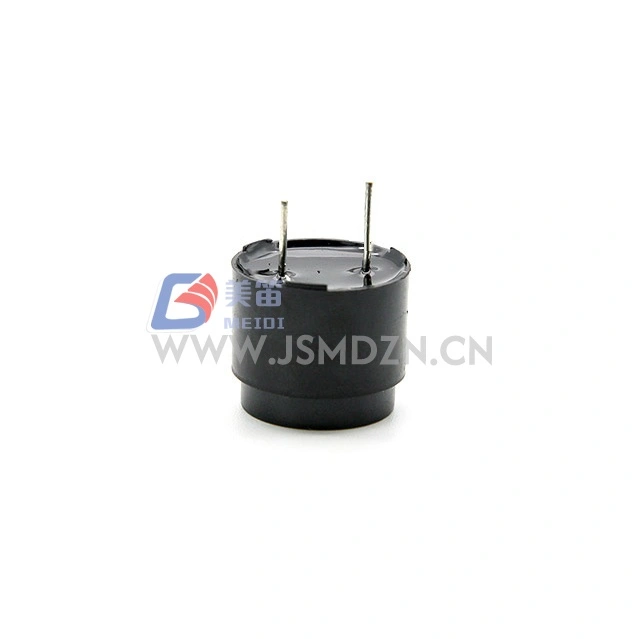

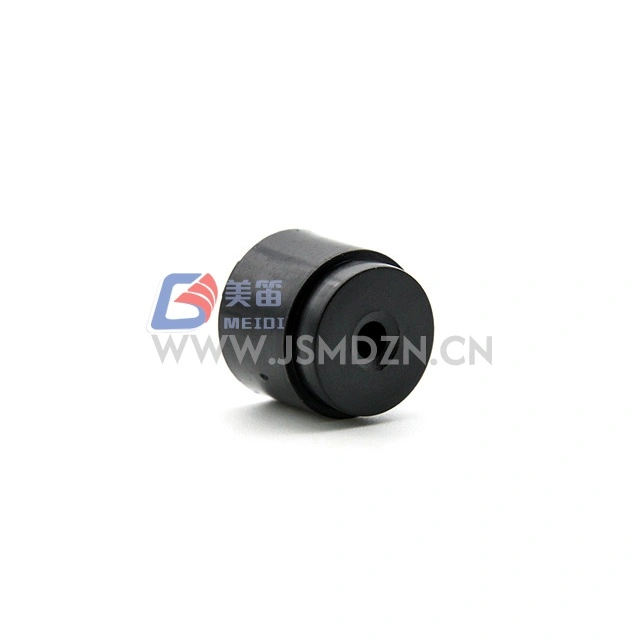

El zumbador pasivo electromagnético de orificio pasante MEIDI HN-1614 de 16 mm y 2048 Hz es un zumbador pasivo electromagnético diseñado para montaje mediante orificio pasante en sistemas electrónicos que requieren una señal de unidad externa para la generación de sonido. Con un diámetro de cuerpo de 16 mm, este zumbador se integra en diseños de PCB con orificios pasantes.
La frecuencia resonante de 2048 Hz acepta señales externas de onda cuadrada. Con un voltaje nominal de 6Vo-p y un rango operativo de 4--8Vo-p, el HN-1614 admite circuitos de accionamiento dentro de este rango de voltaje.
La resistencia de la bobina de 45 Ω coincide con los circuitos del controlador diseñados para este rango de impedancia. La carcasa Noryl negra proporciona estabilidad estructural para procesos de ensamblaje con orificios pasantes.
Arquitectura de unidad externa: acepta señales de onda cuadrada a 2048 Hz para generación de tonos; El voltaje CC por sí solo no producirá sonido (característica general de los zumbadores pasivos electromagnéticos)
Factor de forma de orificio pasante: 16 mm de diámetro con configuración de pines para diseños de PCB de orificio pasante
Impedancia de bobina de 45 Ω --- para coincidencia del circuito del controlador dentro del rango de voltaje nominal
Salida acústica estable --- Mín. 85 dB a 10 cm cuando se acciona a 6 Vo-p, 2048 Hz, 50 % de ciclo de trabajo de onda cuadrada
Material de la carcasa Noryl --- carcasa negra para montaje con orificio pasante
Cumplimiento medioambiental RoHS --- Sí
| Parámetro | Valor | Condiciones de prueba |
| Tipo de producto | Zumbador pasivo electromagnético | --- |
| Tensión nominal | 6Vo-p | Referencia de frecuencia resonante |
| Voltaje de funcionamiento | 4--8Vo-p | Pico de señal de conducción |
| Nivel de presión sonora | Mín. 85dB | A 6Vo-p, 2048 Hz, 50 % de servicio, 10 cm |
| Frecuencia resonante | 2048Hz | A tensión nominal |
| Resistencia de la bobina | 45 ± 5Ω | --- |
| Corriente nominal | Máx. 40mA | A 6Vo-p, 2048 Hz, 50 % de servicio |
| Temperatura de funcionamiento | -20℃ ~ +70℃ | --- |
| Temperatura de almacenamiento | -30℃ ~ +80℃ | --- |

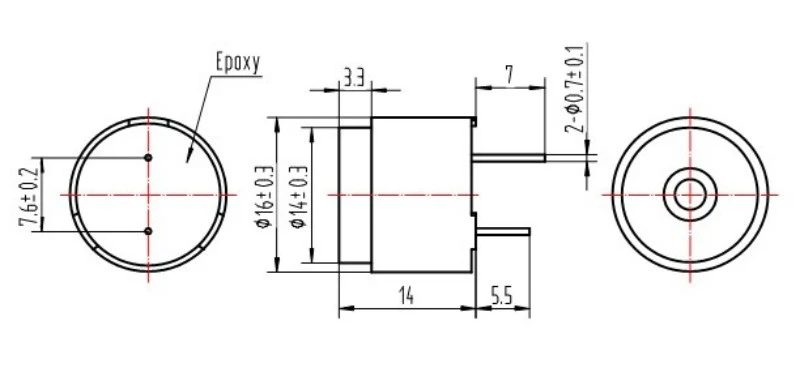

| Tamaño externo | 16 mm (diámetro) | Cuerpo sin pasadores |
| Peso neto | Aprox. 4,6g | --- |
| Material de la carcasa | noryl negro | --- |
| Reglamento de protección ambiental | RoHS | --- |

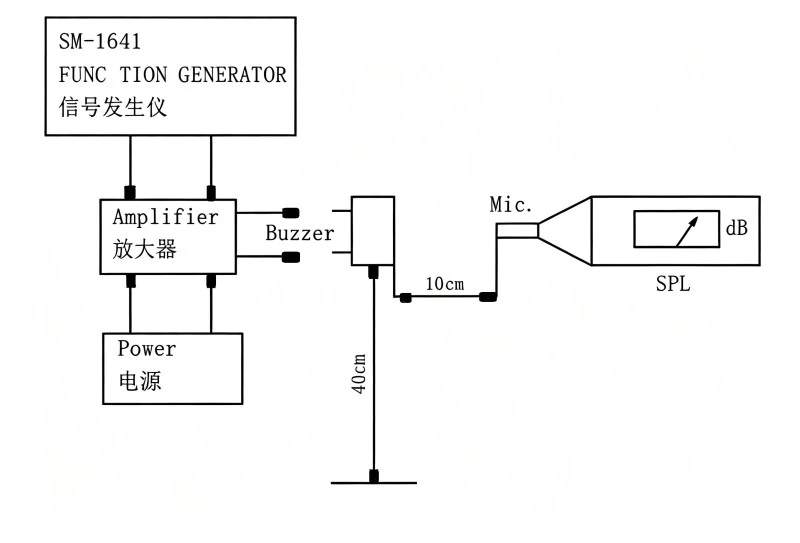

Condiciones de prueba estándar: Temperatura: 25 ± 3 ℃, Humedad: 60 ± 10 % H.R., Presión: 860 ~ 1060 hPa
Módulos de alarma de panel de control industrial
Sistemas de seguridad y detección de intrusos.
Tableros de control de electrodomésticos de consumo.
Equipos de diagnóstico y prueba.
PLC y sistemas de automatización.
Unidades de suministro de energía ininterrumpida
| Requisito de diseño | Ventaja HN-1614 |
| Diseños de PCB con orificios pasantes | 16 mm de diámetro para montaje estándar |
| Frecuencia constante del tono de alarma. | Frecuencia resonante de 2048 Hz. |
| Compatibilidad del proceso de montaje | Carcasa Noryl negra para montaje mediante orificio pasante |
| Cumplimiento ambiental | RoHS |
MEIDI fabrica HN-1614 con control de calidad en cada etapa de producción, desde el diseño, la compra y las pruebas del producto. Comuníquese con MEIDI para obtener detalles de la certificación.
Después de cualquiera de las siguientes pruebas, el producto deberá cumplir con los criterios de aceptación: sin defectos o degradación en apariencia y propiedades eléctricas (excepto SPL); El SPL no disminuirá en más de 10 dB con respecto al SPL mínimo especificado en la hoja de datos.
| Artículo de prueba | Condiciones de prueba |
| Prueba de vida | 25±10℃, voltaje nominal, onda cuadrada de frecuencia resonante de 1/2 servicio, 96 horas |
| Prueba de alta temperatura | Almacenamiento a +80 ℃ durante 96 horas, recuperación a temperatura ambiente durante 3 horas antes de la prueba |
| Prueba de baja temperatura | -30 ℃ almacenamiento durante 96 horas, recuperar a temperatura ambiente durante 3 horas antes de la prueba |
| Prueba de humedad | +40±3℃, 90%--95% RH, 48 horas, recuperarse a temperatura ambiente durante 6 horas antes de la prueba |
| Prueba de choque térmico | 70 ℃ 2 horas → -20 ℃ 2 horas (1 ciclo), intervalo de 1 hora entre ciclos, total 10 ciclos |
| Prueba de caída | Embalaje estándar (las 6 caras y los 3 bordes), caída desde una altura de 1,2 m sobre una tabla de madera gruesa o una tabla de madera dura de 5 cm. |
| Prueba de vibración | 1000 ciclos/min, amplitud 1,5 mm, 1 hora por eje, 3 ejes en total |
Precaución: Evite que entren materiales extraños en el producto, incluidos materiales magnéticos, materiales solubles en agua y gases corrosivos, ya que afectarán el rendimiento eléctrico del producto.
| Parámetro | Valor |
| Descripción del Producto | ZUMBADOR ELECTROMAGNÉTICO |
| Cantidad | 6000 piezas |
| Volumen de cartón | 52×41,5×27CM |
1. ¿Este zumbador requiere una señal de control externo o se puede controlar con voltaje de CC?
Como zumbador electromagnético pasivo, el HN-1614 requiere una señal de CA externa (normalmente una onda cuadrada de 2048 Hz o cerca de ella) para generar una salida audible. El voltaje CC por sí solo no producirá sonido y puede dañar la bobina debido al flujo de corriente continuo (característica general de los zumbadores pasivos electromagnéticos).
2. ¿Qué frecuencia de conducción se recomienda para una salida máxima de presión sonora?

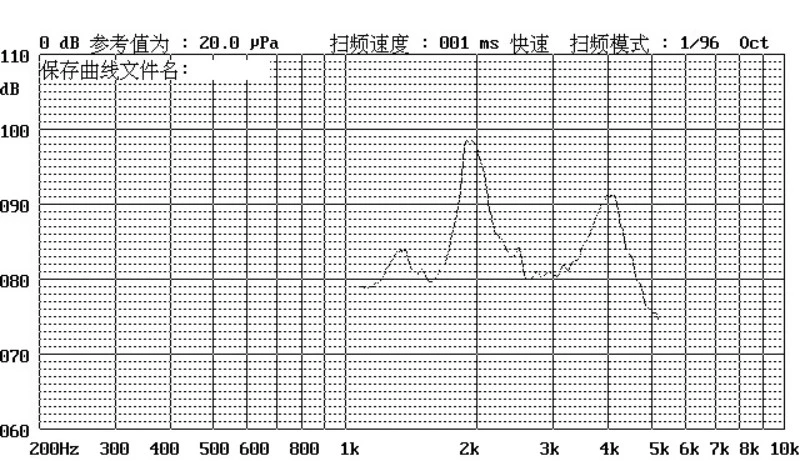

El SPL máximo se produce a la frecuencia de resonancia de 2048 Hz. El SPL disminuye significativamente cuando se sale de la resonancia. Para un mínimo constante. Salida de 85 dB, accionamiento a 2048 Hz con ciclo de trabajo del 50 % de onda cuadrada a 6 Vo-p.
3. ¿Qué circuito controlador es adecuado para la impedancia de bobina de 45 Ω?
Las configuraciones estándar de transistores NPN/PNP de colector abierto con resistencias pull-up son compatibles. Para la unidad directa GPIO del microcontrolador, verifique que el puerto pueda generar o absorber corriente según la especificación de corriente nominal (máx. 40 mA). Se recomienda utilizar un diodo de retorno cuando se conduce con cargas inductivas o circuitos de relé.
4. ¿Cuál es el método de soldadura recomendado para este zumbador de orificio pasante?
HN-1614 es compatible con procesos estándar de soldadura por ola de orificio pasante. Para soldadura manual, comuníquese con MEIDI para conocer las especificaciones de temperatura y duración recomendadas.
5. ¿Hay disponibles frecuencias resonantes personalizadas o resistencias de bobina?
Comuníquese con MEIDI para consultas técnicas sobre configuraciones personalizadas.
Para obtener hojas de datos técnicos, notas de aplicación de circuitos de accionamiento o análisis de configuración OEM, comuníquese con el departamento de ingeniería de aplicaciones de MEIDI.
