¿Cómo funciona un zumbador electromagnético y por qué es esencial para los sistemas de alerta modernos?

Unzumbador electromagnéticoes un componente acústico electrónico compacto que convierte la energía eléctrica en una alerta audible clara y confiable a través de vibración electromagnética. Comprender cómo funciona un timbre electromagnético ayuda a los ingenieros, compradores y diseñadores de productos a elegir el dispositivo de alarma adecuado para equipos industriales, electrodomésticos, sistemas de seguridad, dispositivos médicos y electrónica automotriz. Esta guía explica el principio de funcionamiento, la estructura interna, las especificaciones clave, los parámetros reales del producto, el método de selección, las fallas comunes y las aplicaciones prácticas de los zumbadores electromagnéticos, respaldadas por 15 años de experiencia en fabricación de exportación en MEIDI.

¿Qué es un zumbador electromagnético?

Un zumbador electromagnético es un dispositivo de sonido electrónico que produce un tono audible mediante el uso de una bobina electromagnética, un imán permanente y un diafragma vibratorio. A diferencia de un zumbador piezoeléctrico que se basa en la deformación cerámica, un zumbador electromagnético genera sonido a través de una vibración mecánica impulsada por un campo magnético. El zumbador electromagnético se utiliza ampliamente allí donde se requiere un tono de alarma sencillo, instantáneo y de bajo coste. La mayoría de los zumbadores electromagnéticos están alojados en una pequeña caja de plástico y pueden montarse directamente en una placa de circuito impreso. Debido a que el zumbador electromagnético tiene una estructura simple, ofrece un rendimiento estable y una larga vida útil incluso en entornos exigentes.

Un zumbador electromagnético moderno está disponible en paquetes de orificio pasante y de montaje en superficie (SMD), con voltajes nominales de 1,5 V a 24 V. Fabricantes como MEIDI desarrollan soluciones de zumbador electromagnético personalizadas para satisfacer diferentes requisitos industriales, comerciales y de consumo.

¿Cómo funciona un zumbador electromagnético?

El principio de funcionamiento de un zumbador electromagnético se basa en la inducción electromagnética y una vibración mecánica rápida. Cuando se aplica un voltaje nominal, la corriente fluye a través de la bobina y genera un campo magnético. Este campo magnético atrae una armadura que está conectada al diafragma. A medida que la corriente es conmutada por un oscilador interno o una señal de accionamiento externo, la armadura se mueve hacia adelante y hacia atrás y el diafragma vibra para crear ondas de presión sonora en el aire.

La frecuencia de vibración decide el tono del tono, mientras que el nivel de presión sonora, medido en decibelios (dB), decide qué tan fuerte suena el zumbador electromagnético. En un zumbador electromagnético activo, el oscilador está integrado, por lo que el dispositivo emite un sonido tan pronto como se aplica energía. En un zumbador electromagnético pasivo, se debe suministrar una señal externa de onda cuadrada para configurar la frecuencia. Esta diferencia es lo más importante que hay que entender antes de seleccionar un timbre electromagnético para un nuevo diseño.

Etapa de trabajo	Acción principal	Resultado
Entrada de energía	La corriente eléctrica ingresa a la bobina.	Crea energía electromagnética.
Reacción magnética	La fuerza magnética mueve la armadura.	Produce vibración mecánica.
Movimiento del diafragma	El diafragma vibra continuamente.	Genera señales de alarma audibles.

Componentes principales de un zumbador electromagnético

Un timbre electromagnético contiene varias partes que trabajan juntas para producir sonido. La bobina electromagnética crea el campo magnético que impulsa el movimiento. El imán permanente proporciona una referencia magnética fija para la armadura. El diafragma, normalmente un disco metálico delgado, convierte la fuerza magnética en vibración. La armadura une el circuito magnético al diafragma. La carcasa protege las piezas internas del polvo, la humedad y los impactos. Los pines terminales conectan el zumbador electromagnético al circuito externo.

La calidad de cada componente afecta directamente el nivel de presión sonora, la estabilidad de la frecuencia y la vida útil del zumbador electromagnético. Los fabricantes profesionales se centran en procesos de producción precisos para mantener un rendimiento constante en cada lote.

Zumbadores electromagnéticos activos versus pasivos

Un zumbador electromagnético activo tiene un circuito de activación incorporado y produce un tono fijo a una frecuencia determinada cuando se enciende. Un zumbador electromagnético pasivo no tiene oscilador interno; el usuario debe suministrar una señal alterna para controlar la frecuencia y el tono. El zumbador electromagnético activo es más fácil de usar y es ideal para alarmas sencillas y recordatorios de estado. El zumbador electromagnético pasivo ofrece un control de sonido flexible para melodías o diferentes patrones de alerta.

Ambos tipos comparten el mismo principio de funcionamiento electromagnético básico. Al elegir entre un zumbador electromagnético activo y pasivo, considere si el dispositivo host puede generar una señal de accionamiento y cuánta personalización del sonido necesita la aplicación.

Especificaciones clave que debe comprender

Para seleccionar un zumbador electromagnético es necesario leer atentamente su ficha técnica. La tensión nominal y el rango de tensión de funcionamiento muestran la entrada de alimentación segura del dispositivo. La frecuencia de resonancia, expresada en hercios (Hz), es el tono que produce el zumbador electromagnético. El nivel de presión sonora (SPL), expresado en decibelios (dB), muestra el volumen a una distancia fija, normalmente 10 cm. La corriente nominal, medida en miliamperios (mA), indica cuánta energía consume el dispositivo. La impedancia, medida en ohmios, es importante principalmente para los tipos pasivos. Una comprensión clara de estas especificaciones evita desajustes y garantiza que el zumbador electromagnético funcione como se espera en el producto final.

Parámetros del producto del zumbador electromagnético

La siguiente tabla enumera los modelos representativos de zumbadores electromagnéticos de MEIDI y su base de fabricación, con parámetros reales extraídos del catálogo unificado de productos. Estos valores ayudan a los compradores a comparar un zumbador electromagnético con las necesidades de una aplicación específica.

Modelo	Tipo	Tensión nominal	Voltaje de funcionamiento	Frecuencia	SPL	Actual	Tamaño (mm)	Peso
TMB12A03	Activo	3V	2–5 V	2400±300Hz	≥85dB	≤30mA	12,0×9,5	1,7 gramos
HMB1275-05B	Activo	5V	3–7 voltios	2700±300Hz	≥85dB	≤30mA	12,0×7,5	1,7 gramos
HNT-9650-05	Activo	5V	3–7 voltios	2700±300Hz	≥85dB	≤30mA	9,6×5,0	0,78 gramos
HNB09A05	Activo	5V	3–7 voltios	2700±300Hz	≥85dB	≤30mA	9,0×5,5	0,75 gramos
MLT-9650Y-5V	SMD activo	5V	4–7 voltios	3000±300Hz	≥85dB	≤30mA	9,6×9,6×5,0	1,5 gramos
HN-1295	Pasivo	5V	3–7 voltios	2400Hz	≥85dB	≤80mA	12,0×9,5	1,5 gramos
QMB-09A-03	Pasivo	3V	1,5–4,5 V	2700±300Hz	≥85dB	≤80mA	9,0×4,2	0,68 gramos

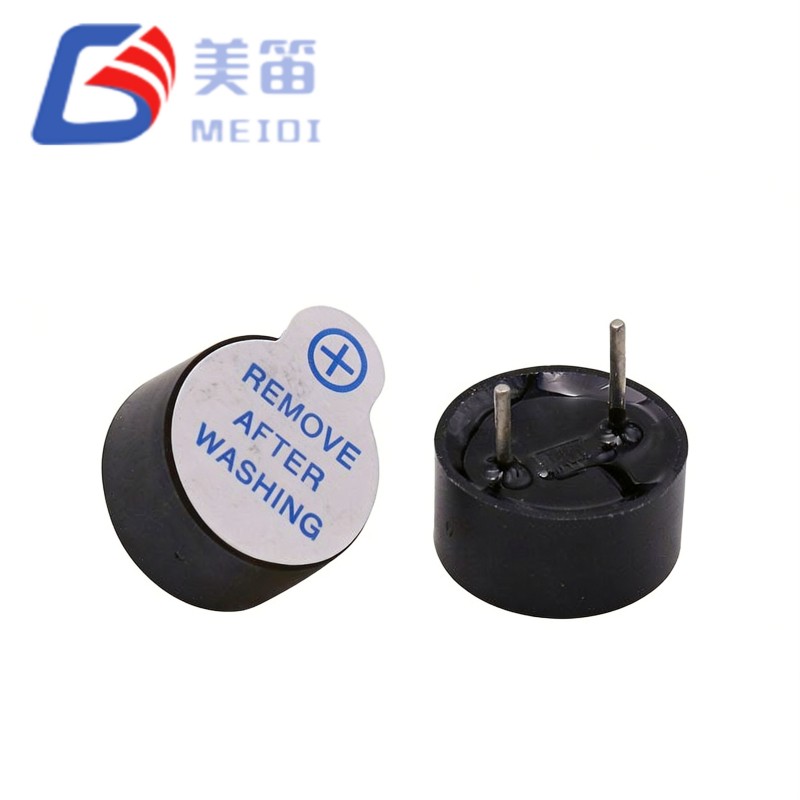

Para obtener el catálogo completo de zumbadores electromagnéticos, incluidas las versiones SMD y de alta temperatura, visite elcategoría de producto del zumbador electromagnéticoo el9650 zumbador activo electromagnéticopágina.

¿Por qué elegir zumbadores electromagnéticos para sistemas de alerta?

Los fabricantes de equipos eligen un zumbador electromagnético para los sistemas de alerta porque ofrece beneficios prácticos que los parlantes y los módulos de audio complejos no pueden igualar al mismo costo.

Ventaja	Descripción
Respuesta Rápida	El zumbador electromagnético produce un tono inmediato en el momento en que se aplica la energía.
Tamaño compacto	Los paquetes pequeños caben en espacios de instalación reducidos en tableros abarrotados.
Baja potencia	Los tipos activos consumen sólo unos 30 mA, adecuados para dispositivos de batería.
Alta confiabilidad	La estructura simple del zumbador electromagnético reduce los puntos de falla.
Fácil integración	Los pines estándar y las opciones SMD se adaptan a la mayoría de los circuitos y líneas de montaje.

Zumbador electromagnético versus zumbador piezoeléctrico

Tanto el zumbador electromagnético como el zumbador piezoeléctrico son dispositivos de alerta comunes, pero difieren en estructura y mejores casos de uso. El zumbador electromagnético utiliza una bobina, un imán permanente y un diafragma. El zumbador piezoeléctrico utiliza un elemento cerámico que se dobla bajo voltaje. El zumbador electromagnético suele dar un tono de baja frecuencia más fuerte, mientras que el zumbador piezoeléctrico gana con un consumo de energía ultrabajo. La elección entre ellos depende del voltaje, el volumen y el espacio del tablero.

Característica	Zumbador electromagnético	Zumbador piezoeléctrico
Estructura	Bobina, imán, diafragma	Elemento cerámico piezoeléctrico
Conducir	Active tiene oscilador incorporado	Necesita controlador externo
Fuerza	Bajo a moderado	muy bajo
Tipo de sonido	Tono de advertencia claro	Señal de alta frecuencia
Mejor para	Alarmas y notificaciones	Dispositivos compactos de bajo consumo.

Para una comparación más profunda, lea nuestra guía sobre elzumbador piezoeléctricoy cómo complementa el zumbador electromagnético en diseños mixtos.

Aplicaciones comunes de los zumbadores electromagnéticos

El timbre electromagnético aparece en muchas industrias debido a su confiabilidad y capacidad de notificación instantánea.

Controles Industriales:Alarmas de la máquina, señales de advertencia e indicaciones de operación.
Sistemas de Seguridad:Alertas de acceso no autorizado y emergencias.
Electrodomésticos:Microondas, lavadoras y dispositivos inteligentes.
Electrónica automotriz:Sistemas de alerta e indicadores en el tablero.
Equipo médico:Notificaciones sonoras para dispositivos de monitoreo.
IoT y dispositivos portátiles:Piezas de zumbador electromagnético SMD compacto para dispositivos pequeños.

Cómo seleccionar el zumbador electromagnético adecuado

Seleccionar el zumbador electromagnético correcto significa equilibrar las necesidades eléctricas, mecánicas y ambientales. Primero confirme el voltaje nominal y el rango de voltaje de funcionamiento. Luego haga coincidir el nivel de presión sonora en decibelios con el nivel de ruido del entorno. Elija una frecuencia que los usuarios puedan escuchar claramente. Decida entre montaje mediante orificio pasante y SMD según el diseño de la placa. Verifique el rango de temperatura de funcionamiento y cualquier nivel de protección requerido. Finalmente, verifique certificaciones como RoHS, REACH y CE.

Trabajar con un proveedor experimentado como MEIDI permite a los clientes recibir recomendaciones profesionales y un zumbador electromagnético personalizado creado según los requisitos reales del proyecto.

Consejos para la instalación y el cableado del zumbador electromagnético

Una instalación correcta mantiene el buen funcionamiento del zumbador electromagnético durante años. Para un zumbador electromagnético activo, observe la polaridad y conecte el voltaje nominal a los pines marcados. Para un zumbador electromagnético pasivo, envíe una señal limpia de onda cuadrada dentro de la frecuencia especificada. Mantenga la salida de sonido libre de obstáculos por parte del recinto. Para los tipos SMD, siga el perfil de reflujo y evite el sobrecalentamiento de la bobina. Una disposición cuidadosa evita la mayoría de fallos de campo del zumbador electromagnético.

Problemas y soluciones comunes del zumbador electromagnético

Problema	Posible causa	Solución
Sin sonido	Cableado incorrecto o bajo voltaje	Verifique la polaridad y el rango de voltaje.
Volumen bajo	Envejecimiento o mal montaje	Mejorar la posición y reemplazar la unidad.
Tono inestable	Fluctuación de voltaje	Estabilizar el suministro, probar la muestra
vida corta	Ambiente áspero	Elija el modelo sellado o de temperatura amplia

Pruebas y control de calidad de zumbadores electromagnéticos

Un zumbador electromagnético confiable debe pasar pruebas disciplinadas. MEIDI verifica el nivel de presión sonora, la frecuencia de resonancia, la corriente nominal, la apariencia y la vida útil en las líneas de producción. Con 15 años de experiencia en exportación, la base de fabricación controla el bobinado, la colocación del imán y el equilibrio del diafragma para que cada zumbador electromagnético cumpla con las especificaciones declaradas. Los compradores reciben un rendimiento de alarma constante en pedidos grandes.

Tendencias: Miniaturización y zumbadores electromagnéticos SMD

El mercado de los zumbadores electromagnéticos se está moviendo hacia piezas más pequeñas y de montaje en superficie para productos de IoT, médicos y portátiles. Las familias de zumbadores electromagnéticos SMD, como la serie MLT, incluyen una bobina, un imán y un diafragma en paquetes de menos de 10 mm y, al mismo tiempo, mantienen un alto nivel de presión sonora. Esta tendencia permite a los diseñadores agregar una alerta audible a dispositivos donde antes el espacio era demasiado reducido para un zumbador electromagnético de orificio pasante.

Preguntas frecuentes

P1: ¿Cuál es el propósito principal de un timbre electromagnético?
R: El zumbador electromagnético proporciona alertas audibles, advertencias, recordatorios y señales de estado en equipos electrónicos.

P2: ¿Cuál es la diferencia entre los zumbadores electromagnéticos activos y pasivos?
R: Un zumbador electromagnético activo tiene un oscilador incorporado y suena a una frecuencia fija cuando se enciende. Un zumbador electromagnético pasivo necesita una señal de unidad externa para establecer su tono.

P3: ¿Cuánto tiempo puede funcionar un zumbador electromagnético?
R: La vida útil depende de la calidad del diseño, las condiciones de funcionamiento, la estabilidad del voltaje y la frecuencia de uso. Los modelos de alta calidad funcionan de forma fiable durante años.

P4: ¿Se pueden personalizar los zumbadores electromagnéticos?
R: Sí. MEIDI puede personalizar el voltaje, el nivel de sonido, las dimensiones, los terminales y el montaje según los requisitos del cliente.

P5: ¿Están certificados los zumbadores electromagnéticos?
R: Los productos estándar cumplen con los requisitos RoHS, REACH y CE para exportación global.

P6: ¿Un zumbador electromagnético SMD es tan fuerte como uno de orificio pasante?
R: Las piezas modernas del zumbador electromagnético SMD alcanzan niveles de presión sonora comparables en decibeles y, al mismo tiempo, ahorran espacio en la placa.

Conclusión

El zumbador electromagnético desempeña un papel importante en los sistemas electrónicos modernos al proporcionar notificaciones sonoras rápidas, confiables y eficientes. Su estructura simple, gran adaptabilidad y amplia gama de aplicaciones lo convierten en una opción ideal para equipos industriales, electrónica de consumo, sistemas automotrices y dispositivos de seguridad. Elegir el zumbador electromagnético adecuado requiere atención al voltaje, la salida de sonido, el tamaño y el entorno.

MEIDI continúa brindando productos de timbre electromagnético confiables y soluciones personalizadas que ayudan a los clientes a mejorar el rendimiento y la confiabilidad del producto. Si necesita soporte profesional para zumbadores electromagnéticos, una hoja de parámetros completa o una muestra personalizada, por favorcontáctanoshoy para más información.
