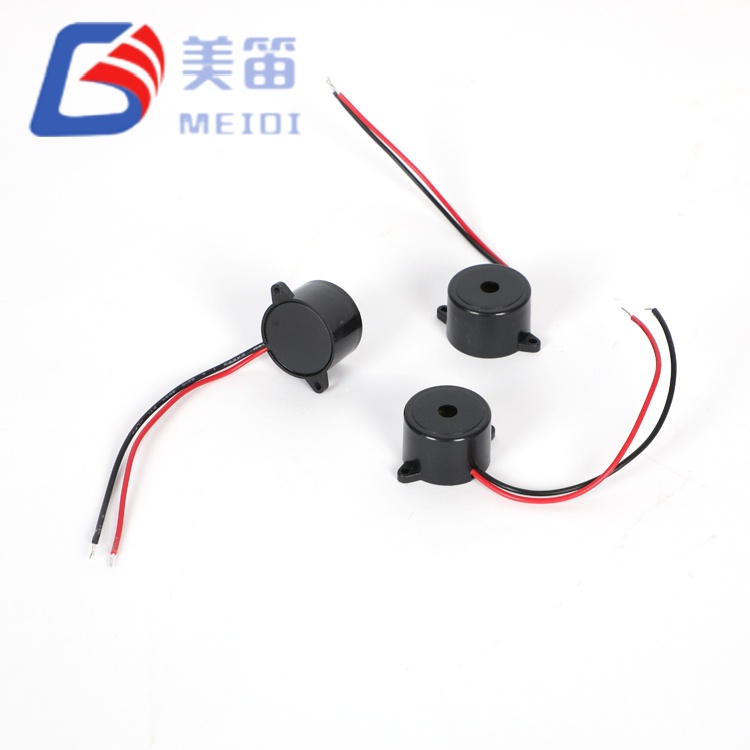

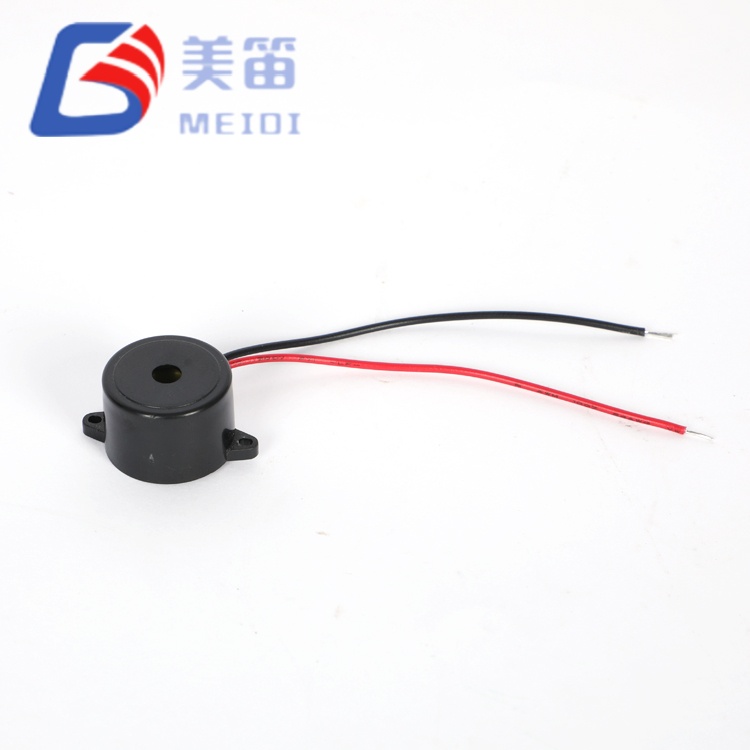

El zumbador piezoeléctrico activo con cables conductores MEIDI 2316 es un zumbador activo piezoeléctrico equipado con terminaciones de cables conductores para instalaciones donde el montaje de PCB no es práctico. El oscilador interno permite la excitación de CC directa en el rango de 3 a 24 VCC, produciendo una salida a 3000 ± 500 Hz sin circuitos de forma de onda externos. Los cables conectados permiten un posicionamiento flexible en relación con el circuito del controlador. La carcasa de ABS negra mantiene la estabilidad dimensional en toda la banda de almacenamiento de -30 ℃ a +85 ℃.

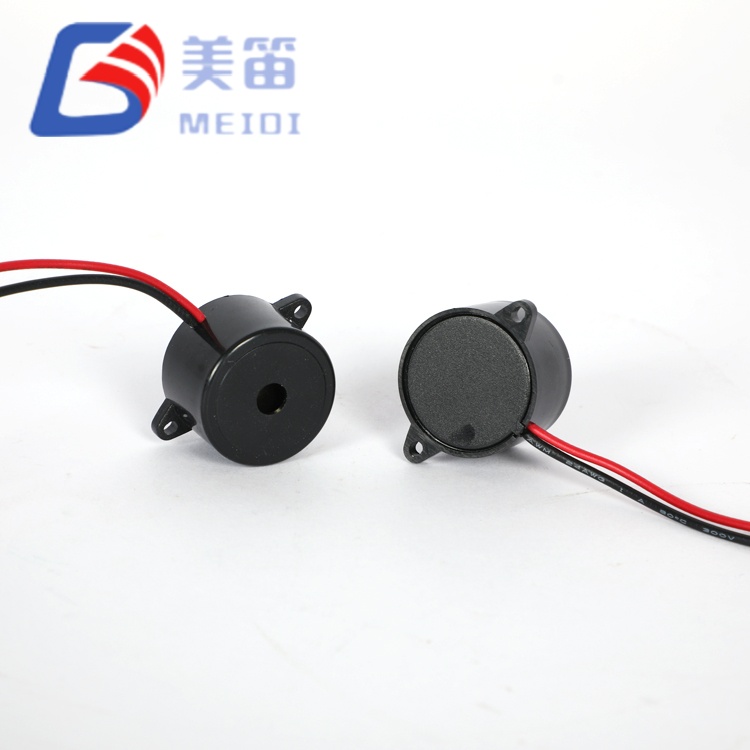

El HND‑2316L es la configuración de cable conductor de la plataforma de zumbador activo de 23 mm de MEIDI.
Integra el mismo motor acústico y circuito de accionamiento que el zumbador piezoeléctrico activo con orificio pasante 2316 con cables, pero reemplaza los pines de PCB con cables voladores, lo que permite desacoplar la fuente de sonido de
la placa de circuito. El oscilador incorporado responde a cualquier suministro de CC entre 3 V y
24 V y ofrece un tono de 3000 Hz. A los 12 VCC nominales, el nivel de presión sonora alcanza
al menos 90 dB medidos a 10 cm. La carcasa de ABS conserva la huella de Φ23×16 mm,
y todo el conjunto pesa 5g. Esta parte se especifica comúnmente cuando el zumbador
debe ubicarse detrás de una rejilla frontal, dentro de una puerta con bisagras o a una altura que difiera
del gabinete electrónico principal.

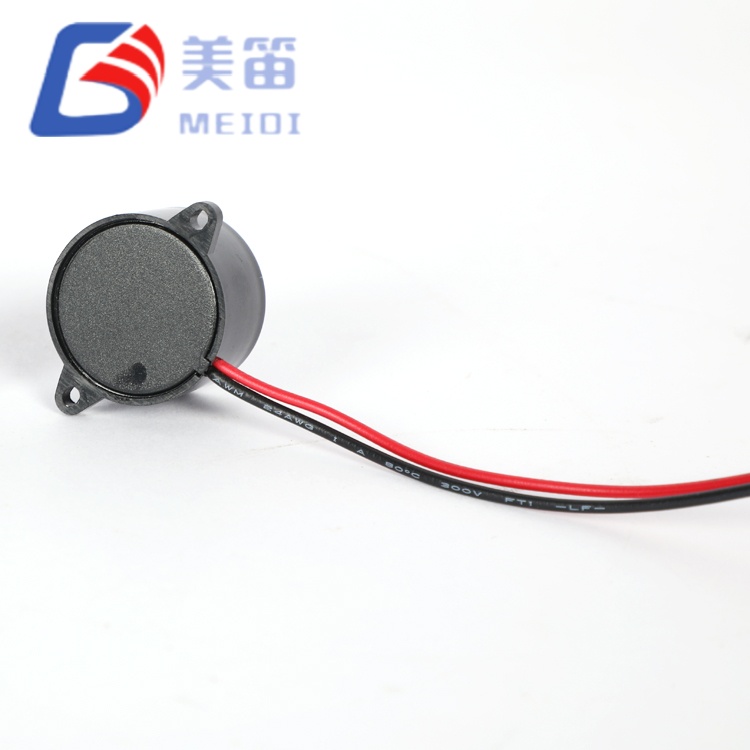

Terminación de cable conductor para colocación remota lejos de la PCB
Rendimiento eléctrico y acústico idéntico al HND‑2316: ≥90dB, 3000Hz
Circuito de accionamiento incorporado: clasificación de 12 VCC, rango operativo de 3 a 24 VCC
Carcasa de ABS negra, Φ23×16 mm, 5 g

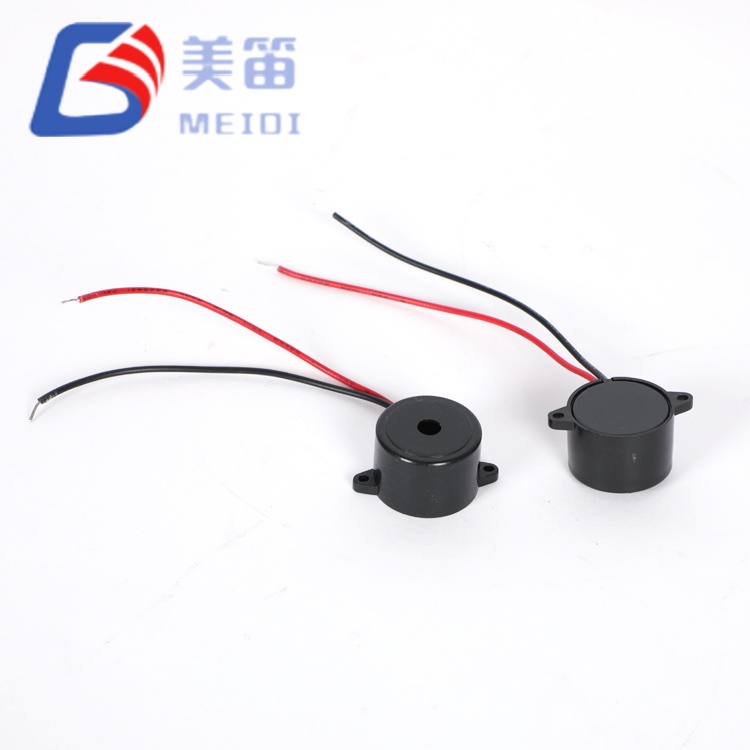

Flujo de producción y conexión de cables

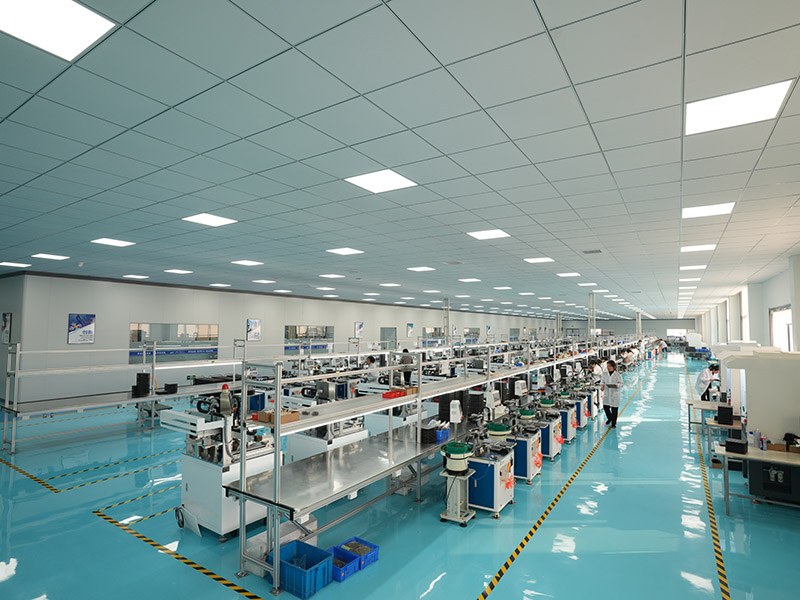

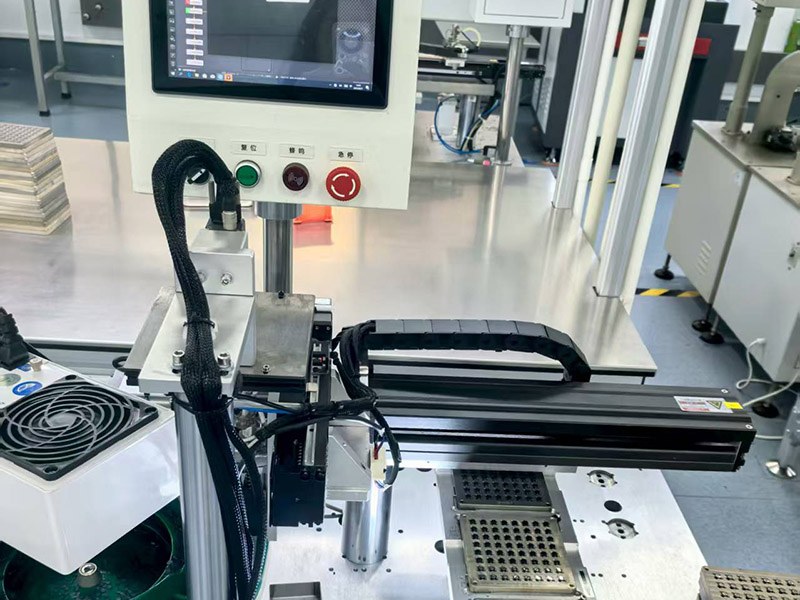

MEIDI produce el zumbador piezoeléctrico activo 2316 con cables en sus instalaciones de Jiangsu, donde la secuencia de montaje
incluye unión piezocerámica, inserción de PCB, cierre de carcasa y un dedicado
paso de soldadura de alambre conductor. Los cables previamente pelados están soldados a mano o por resistencia.
a los terminales del zumbador bajo temperatura y tiempo de permanencia monitoreados. Una prueba de extracción es
aplicado a una muestra de cada lote para verificar la integridad mecánica. siguiente cable

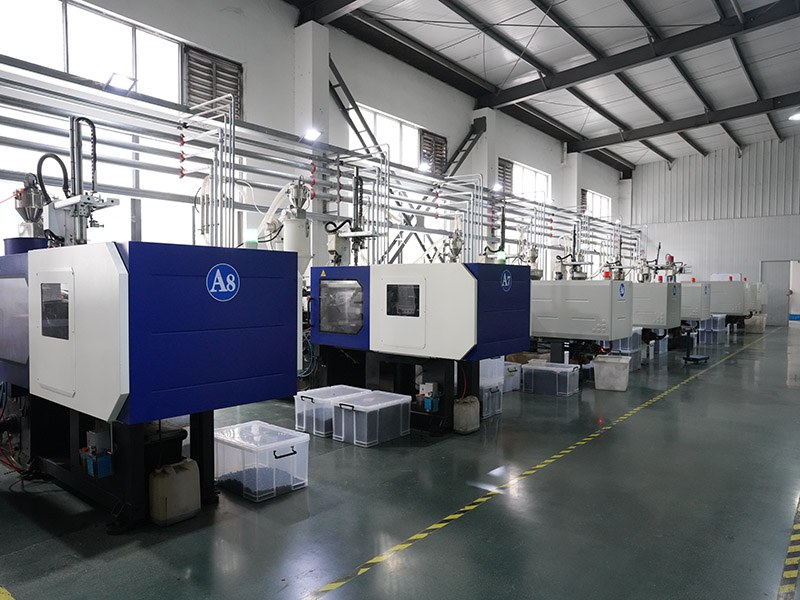

accesorio, cada unidad está protegida acústicamente: SPL, frecuencia y corriente son
medido a 12 Vp‑p, 3000 Hz utilizando una estación de prueba automatizada. Tasa de transferencia
y la distribución de SPL se registran para la trazabilidad de los lotes.
El mismo conjunto de confiabilidad de siete elementos utilizado para el HND‑2316 (humedad, alta temperatura
almacenamiento, almacenamiento a baja temperatura, ciclos térmicos, caídas, vibraciones, resistencia al calor de soldadura)
se aplica a muestras HND‑2316L. Los resultados de las pruebas están disponibles para los clientes que requieran
datos de calificación como parte de su proceso de aprobación de componentes.
Especificaciones técnicas
Parámetro
Valor
Condiciones de prueba / Notas
Tipo de producto
Zumbador activo piezoeléctrico con cables conductores
—
Tensión nominal
12 VCC
—
Voltaje de funcionamiento
3–24 VCC
—
Frecuencia resonante
3000 ± 500Hz
—
Salida de sonido a 10 cm
≥90dB
Onda cuadrada de 3000 Hz, 12 Vp‑p
Consumo actual
≤10mA
onda cuadrada de 3000 Hz, 12 Vp‑p; tabla de parámetros ≤10mA; El encabezado del informe de prueba puede hacer referencia a ≤15 mA; consulte el Resumen del informe de prueba.
Temperatura de funcionamiento
-20 ℃ ~ +80 ℃
Continuo
Temperatura de almacenamiento
-30 ℃ ~ +85 ℃
No operativo

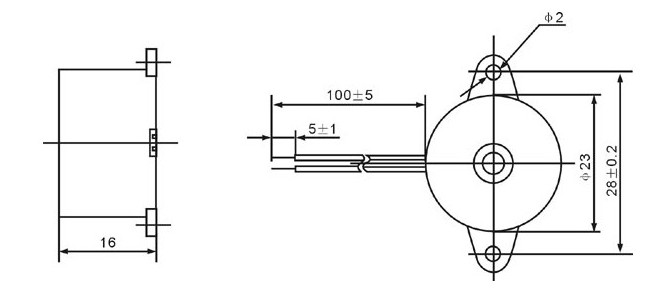

Dimensiones (Diámetro × Alto)
Φ23 ± 0,5 × 16 ± 0,3 mm
Sólo cuerpo; tolerancia de dibujo ±0,5 mm a menos que se especifique
Peso
5 gramos
—
Material de la carcasa
ABS negro
—
Capacidad
12 ± 40 % nF
Valor de referencia por encabezado de especificación; no verificado por muestra
Tipo de conexión
Cables conductores
Soldadura manual a cables
Integración mecánica y práctica de cableado
Debido a que el zumbador piezoeléctrico activo 2316 con cables no está limitado por una huella de PCB, los diseñadores tienen libertad para
Coloque el timbre para obtener la máxima audibilidad o para adaptarlo a geometrías de gabinete irregulares.
Algunas prácticas ayudan a preservar la confiabilidad a largo plazo:
Puntos de anclaje de alambre:Dentro del recinto anfitrión, dirija los cables a un
bloque de terminales fijo o utilice una brida para cables montada en un separador a entre 20 y 30 mm del
cuerpo del timbre. Esto aísla las uniones soldadas de vibraciones y tirones accidentales.
Consideraciones sobre la longitud del cable:Se ofrecen longitudes de cable estándar; más largo
Se pueden suministrar opciones personalizadas. Al especificar clientes potenciales extendidos, considere el agregado
resistencia en serie y su efecto insignificante en la entrada piezoeléctrica de alta impedancia, pero
también el potencial de EMI radiada por el oscilador interno del zumbador. un
Una disposición de par trenzado o una pequeña perla de ferrita pueden mitigar este problema en circuitos sensibles.
Acústica del recinto:Si el timbre se coloca detrás de un panel perforado
o rejilla, asegúrese de que el área abierta sea al menos equivalente al diámetro del puerto de sonido.
Una apertura muy restringida puede atenuar el SPL en varios decibeles.
Soldadura manual a cables:Temperatura de hierro de 350 ± 10 ℃ durante 2 a 5 s.
Se recomienda aplicar calor principalmente al cable. Evite levantar o doblar el
cable en la salida de la carcasa durante la manipulación.
Escenarios de instalación
Paneles de equipo donde el timbre está montado en la fascia delantera y conectado a un
tablero de control ubicado más profundamente en el chasis.
Detectores de seguridad que requieren una alerta audible en una elevación específica, separados
de la electrónica del sensor.
Máquinas industriales con puntos de alarma distribuidos, todos conectados mediante mazos de cables.
a un único controlador lógico.
Complementos del mercado de repuestos para automóviles (kits de sensores de estacionamiento, indicadores de punto ciego) donde
el zumbador está empalmado a un circuito de 12 V existente.
Proyectos de modernización que reemplazan un zumbador de montaje en PCB defectuoso por un cable equivalente
cuando el retrabajo de la placa no es práctico.

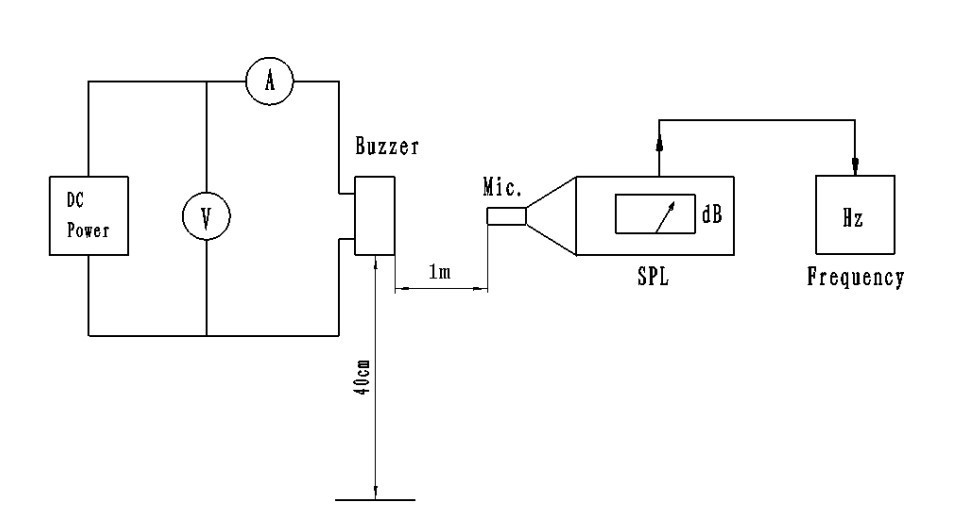

Resumen del informe de prueba
El zumbador piezoeléctrico activo con cables conductores 2316 sigue el mismo protocolo de prueba acústica que el HND‑2316: cuadrado de 12 Vp‑p
onda a 3000 Hz, medida a 10 cm. Los datos de muestra confirman SPL ≥90dB y frecuencia
dentro de 3000 ± 500 Hz. Algunos encabezados de informes de prueba enumeran un límite de corriente de ≤15 mA, que
difiere del valor ≤10mA en la tabla de parámetros. En la práctica, la corriente medida
los valores están consistentemente muy por debajo de ambos límites. Para la documentación de prueba
correspondiente a un lote de entrega específico, contactar con MEIDI.
Conclusión: PASO. La apariencia, la polaridad y la conexión de los cables cumplen con los estándares de aceptación.

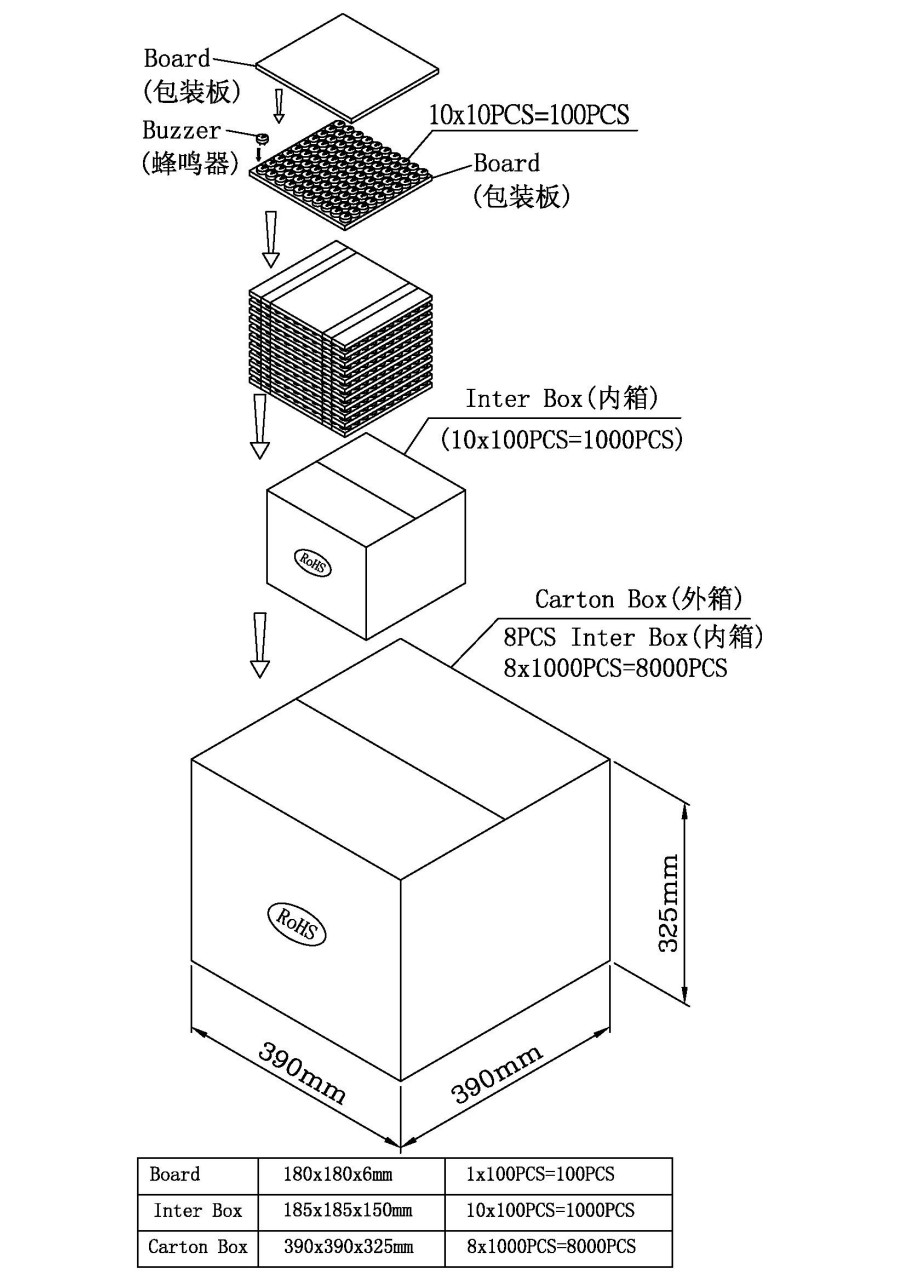

Notas de manipulación y almacenamiento
1. Aplique voltaje CC únicamente dentro de la ventana de 3 a 24 V. Transitorios más allá de este rango
podría dañar el CI del oscilador.
2. La carcasa está abierta y no está diseñada para resistir la entrada de líquidos. mantén el sonido
Puerto seco y libre de residuos de fundente.
3. En ambientes con gases corrosivos (amoniaco, compuestos de azufre), coloque el
zumbador en un compartimento protegido o aplicar revestimiento conformado sólo al
zona terminal, evitando el diafragma acústico.
4. El SPL depende de la oferta. Verifique que el voltaje de conducción y la corriente disponible
cumplir con los requisitos del zumbador bajo carga.
5. No obstruyas el puerto de sonido. Incluso una cobertura parcial puede reducir la producción en
3–6 dB y desplaza el pico resonante.
6. Almacenar sellado con desecante. La absorción de humedad puede oxidar los hilos del cable conductor.
y reducir la soldabilidad.
7. Después de la instalación, asegure los cables con un protector contra tirones. Cables sin restricciones
puede transmitir choque mecánico a las uniones de soldadura, causando eventualmente
contacto intermitente.
Preguntas frecuentes
P1: ¿El HND‑2316L es eléctricamente idéntico al HND‑2316?
Sí. Ambos comparten el mismo voltaje nominal, rango operativo, frecuencia, SPL y
especificaciones actuales. La única diferencia es el estilo de terminación: cables conductores
versus pasadores con orificios pasantes.
P2: ¿Puedo obtener el HND‑2316L con longitudes de cable o extremos de conector personalizados?
Se encuentran disponibles longitudes de cables, calibres de cables y terminaciones de conectores personalizados.
Se aplican cantidades mínimas típicas de pedido. Contacta con MEIDI con tu información exacta
requisitos para una respuesta de viabilidad.
P3: El informe de prueba a veces muestra ≤15mA. ¿Qué límite actual debo usar?
La tabla de parámetros del producto indica ≤10 mA y las mediciones de muestra reales son
normalmente alrededor de 5 mA. La cifra ≤15 mA en algunos encabezados de informes es una documentación
inconsistencia. Para su pedido específico, se aplica el valor ≤10 mA a menos que se indique lo contrario.
confirmado por MEIDI.
P4: ¿Cuál es la distancia máxima a la que puedo colocar el timbre del circuito de conducción?
No existe un límite funcional estricto para tiradas cortas. Para longitudes de cable superiores
1 metro, considere la caída de tensión en el cable (insignificante para el nivel bajo del zumbador).
corriente) y la posibilidad de EMI radiada. Un par trenzado o una perla de ferrita.
Se recomienda para cables largos en sistemas sensibles al ruido.
P5: ¿Los cables conductores son adecuados para engarzado automatizado o terminación IDC?
El cable estándar utiliza conductores trenzados que se pueden engarzar con las herramientas adecuadas.
terminales. No se recomienda la conexión por desplazamiento de aislamiento (IDC) debido a
el calibre del cable y el tipo de aislamiento. Comuníquese con MEIDI para obtener una hoja de especificaciones de cables.
P6: ¿Se puede utilizar el HND‑2316L en exteriores?
El rango de temperatura de funcionamiento permite el uso en exteriores en climas moderados, pero
la carcasa no es resistente a la intemperie. Exposición directa a la lluvia, el polvo o la condensación.
Se debe evitar la humedad. Para instalaciones al aire libre, aloje el timbre en el interior.
un recinto ventilado y resistente al agua.
Consulta técnica
Para recibir hojas de datos completas, dibujos de configuración de cables o pruebas de confiabilidad
informes para el HND‑2316L, comuníquese con MEIDI con los detalles de su proyecto.
El soporte de ingeniería normalmente responde dentro de un día hábil.
