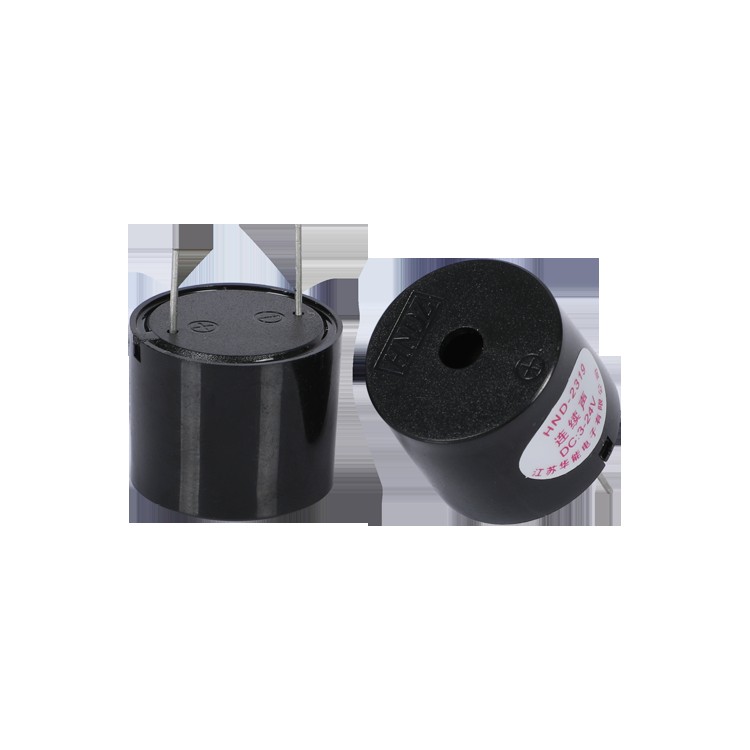

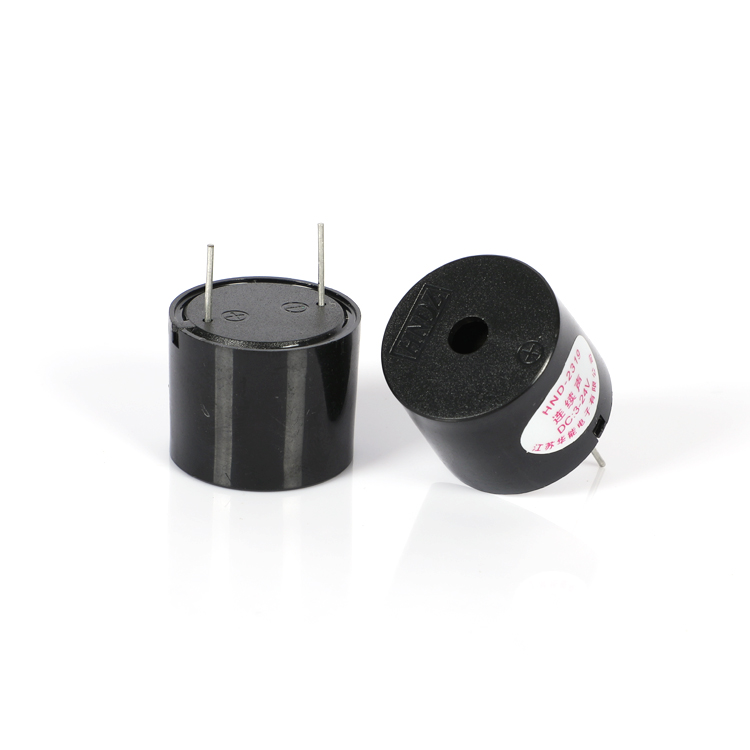

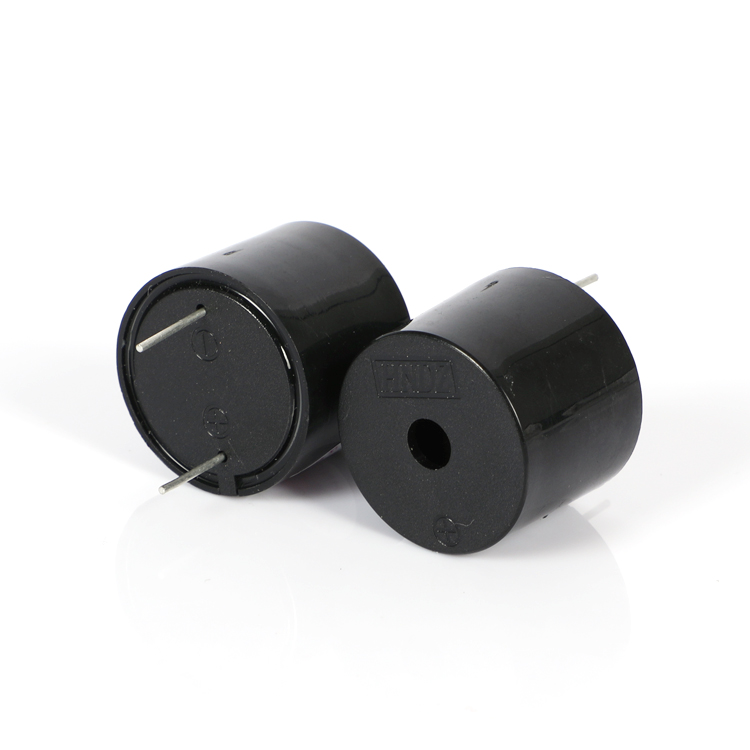

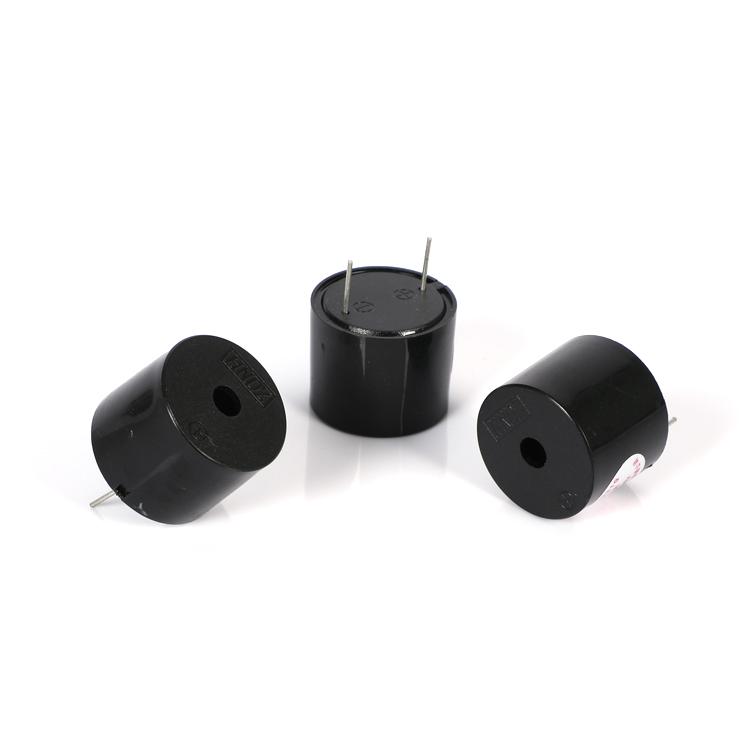

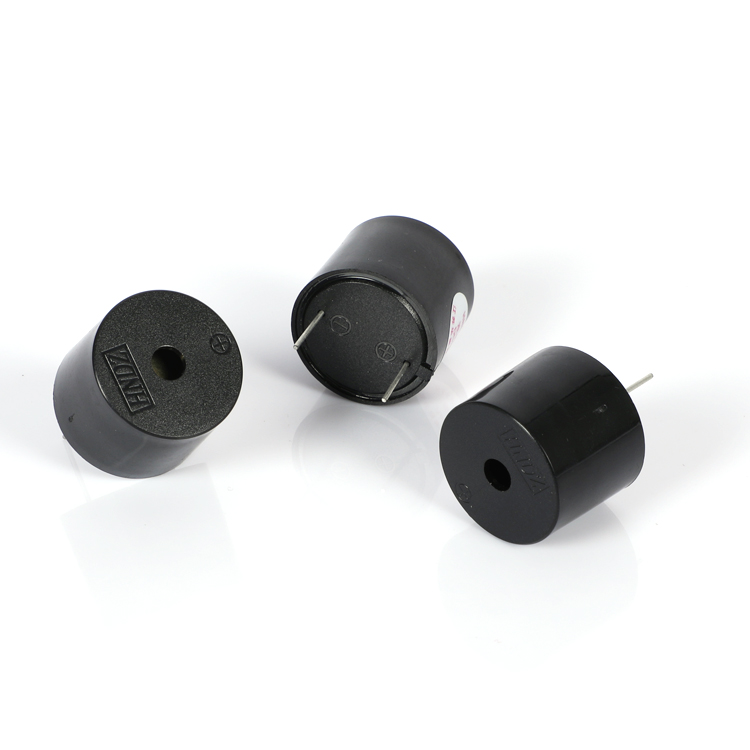

El HND-2319 es un zumbador piezoeléctrico activo de 23 mm de diámetro con un circuito de accionamiento integrado, Alojado en un cuerpo de ABS negro. El zumbador piezoeléctrico activo 2319 funciona en un rango de suministro de 3 V a 24 V CC y produce una Tono nominal de 3700 Hz a 12 V CC nominal. La carcasa más alta de 19 mm, en comparación con las variantes de 16 mm en la misma clase de diámetro, proporciona una cámara acústica ampliada que contribuye a una carácter tonal distintivo. El consumo de corriente se especifica en ≤10 mA según la norma Condición de prueba de 12 Vp‑p, 3700 Hz. Con una masa de 5 g y un tamaño de orificio pasante idéntico Compatible con la serie HND‑2316, este zumbador es una opción práctica para diseños que requieren un mayor Frecuencia de alerta sin alterar el diseño de PCB.
Circuito de oscilación incorporado: el voltaje CC genera directamente un tono de 3700 Hz
Clasificación de 12 VCC, rango operativo de 3 a 24 VCC
Salida de sonido ≥90 dB a 10 cm bajo 12 Vp‑p, onda cuadrada de 3700 Hz
Consumo de corriente ≤10 mA a frecuencia y tensión nominales
Carcasa de ABS negra de Φ23×19 mm, montaje con orificio pasante, 5 g
El zumbador piezoeléctrico activo H2319 está sintonizado a una frecuencia resonante de 3700 ± 500 Hz. Esto coloca su salida en una banda audible más alta que el HND‑2316 de 3000 Hz, lo que lo hace más adecuado para entornos donde se prefiere una alerta más nítida y penetrante, como espacios abiertos suelos industriales o puestos médicos con ruido de fondo competitivo. El ±500Hz La banda de tolerancia permite una variación normal de la producción manteniendo el tono dentro de un rango perceptivo consistente.
La altura de la carcasa de 19 mm crea un volumen de cavidad interna mayor que la de 16 mm. variante. En el diseño de zumbador piezoeléctrico, el volumen de la cavidad afecta a Helmholtz. resonancia de la masa de aire encerrada y puede influir tanto en el nivel de presión sonora y configuración de frecuencia. Mientras que el HND‑2319 y el HND‑2316 comparten los mismos 23 mm diámetro del diafragma, el volumen interno adicional en el HND‑2319 desplaza el características de impedancia acústica, lo que contribuye a su salida tonal distintiva.
Ambos modelos comparten un espaciado de pines y una huella de PCB idénticos, lo que permite a los diseñadores para evaluar diferentes frecuencias sin cambios de placa. La masa de 5 g es manejable para uniones de soldadura de orificio pasante estándar en condiciones de funcionamiento normal. niveles de vibración.
| Parámetro | Valor | Condiciones de prueba / Notas |
| Tipo de producto | Zumbador activo piezoeléctrico | — |
| Tensión nominal | 12 VCC | — |
| Voltaje de funcionamiento | 3–24 VCC | — |
| Frecuencia resonante | 3700 ± 500 Hz | — |
| Salida de sonido a 10 cm | ≥90dB | Onda cuadrada de 3700 Hz, 12 Vp‑p |
| Consumo actual | ≤10mA | onda cuadrada de 3700 Hz, 12 Vp‑p; El encabezado del informe de prueba puede incluir un valor de referencia diferente; consulte el Resumen del informe de prueba. |
| Temperatura de funcionamiento | -20 ℃ ~ +80 ℃ | Continuo |
| Temperatura de almacenamiento | -30 ℃ ~ +85 ℃ | No operativo |
| Dimensiones (Diámetro × Alto) | Φ23 ± 0,5 × 19 ± 0,3 mm | Sólo cuerpo; tolerancia de dibujo ±0,5 mm a menos que se especifique |
| Peso | 5 gramos | — |
| Material de la carcasa | ABS negro | — |
| Capacidad | 12 ± 40 % nF | Valor de referencia por encabezado de especificación; no verificado por muestra |
| Tipo de montaje | Orificio pasante | Soldadura por ola/manual |
Indicadores de estado de maquinaria industrial donde una alerta de 3700 Hz elimina el ruido de fondo de baja frecuencia
Equipo de monitoreo médico que requiere una alarma audible distinta de los tonos del dispositivo de 3000 Hz.
Paneles de alarma de seguridad y sistemas de control de acceso con ensamblaje de PCB con orificio pasante
Advertencias en el tablero de instrumentos del automóvil (campanas de apertura de puertas, recordatorios de faros) mediante suministro de 12 V CC
Fuentes de alimentación ininterrumpida y unidades de distribución de energía que funcionan con bus de 12 a 24 V CC
Los electrodomésticos y equipos de venta se benefician de un tono de retroalimentación más agudo

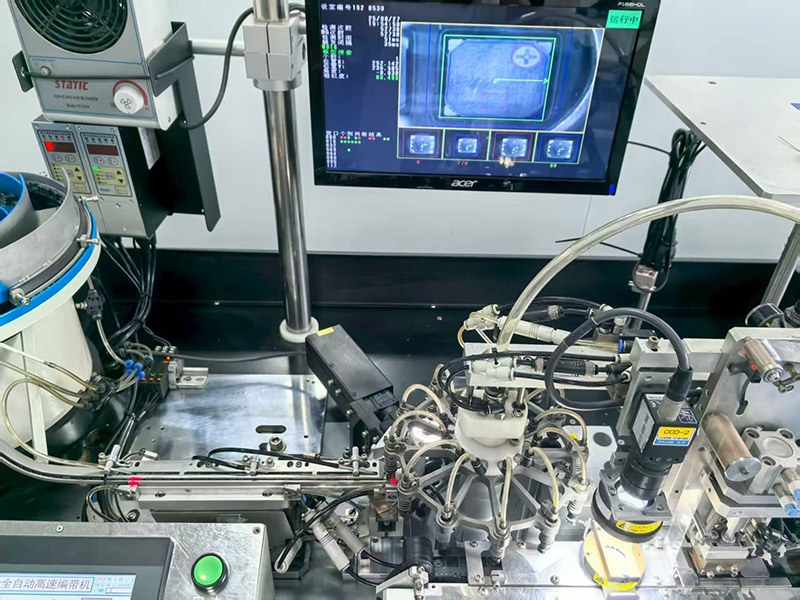

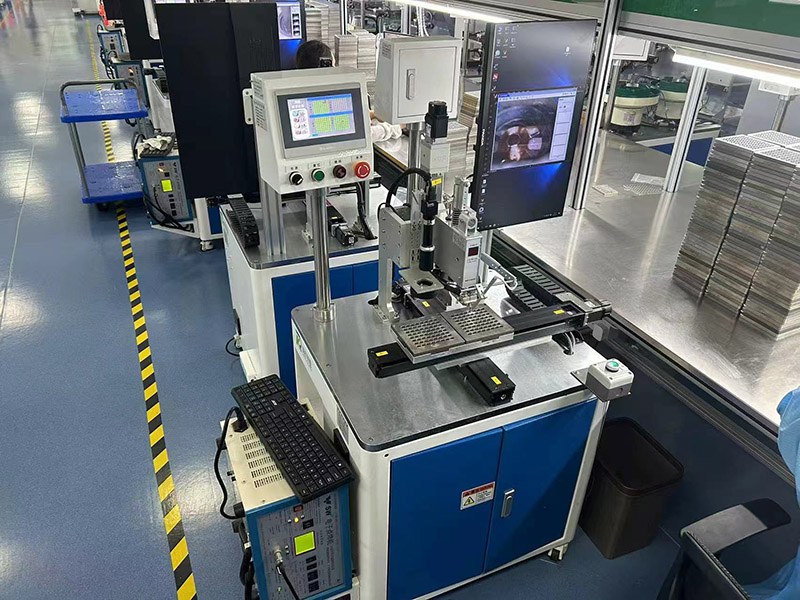

El zumbador piezoeléctrico activo 2319 se ensambla en las instalaciones de producción de MEIDI en Jiangsu, donde se realiza la fabricación. El flujo incluye moldeo por inyección de carcasa de ABS, unión de diafragma piezoeléctrico, ensamblaje de PCB con el circuito de accionamiento, y la soldadura ultrasónica final o la fijación mecánica del recinto. Luego, las estaciones de prueba automatizadas miden el nivel de presión sonora, la frecuencia de resonancia y la corriente. consumo de cada unidad bajo la condición especificada de 12 Vp-p, 3700 Hz.

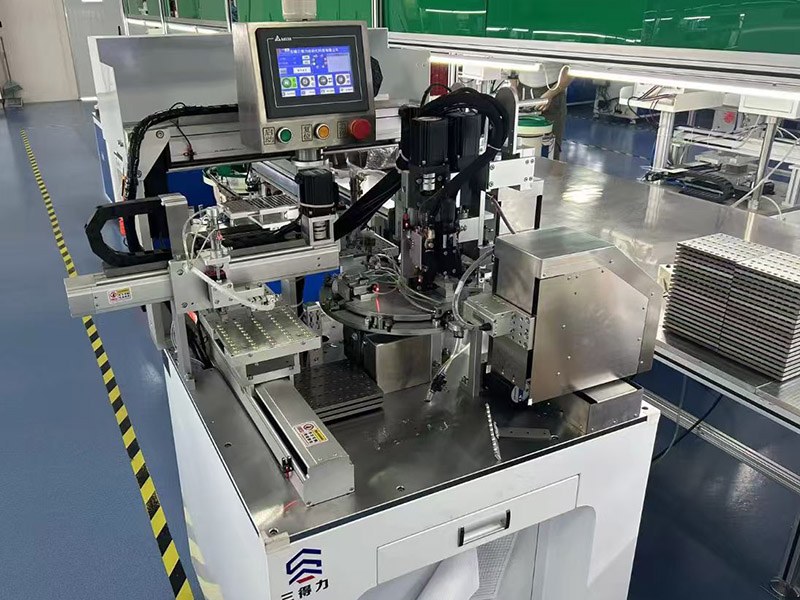

Cada lote de producción es muestreado para una secuencia de confiabilidad de siete elementos: exposición a la humedad, almacenamiento a alta temperatura, almacenamiento a baja temperatura, ciclos térmicos, prueba de caída, vibración Resistencia y resistencia al calor de soldadura. Los parámetros de prueba están alineados con los del HND‑2319. Frecuencia de 3700 Hz y especificación de carcasa de 19 mm. Estas pruebas son parte de la norma ISO9001 de MEIDI. sistema de calidad y están diseñados para verificar la estabilidad del desempeño bajo las condiciones ambientales. tensiones que normalmente se encuentran en el envío, el almacenamiento y la operación de uso final.
Está disponible un informe de prueba de diez muestras para el modelo HND‑2319. La prueba se realizó con onda cuadrada de 12Vp‑p a 3700Hz. Los valores SPL medidos oscilan entre 99 dB y 105 dB, superando todos el mínimo de ≥90 dB. Las lecturas actuales oscilan entre 5,00 mA y 5,33 mA, que está por debajo de la especificación ≤10 mA en la tabla de parámetros. Las mediciones de frecuencia caen entre 3620 Hz y 3780 Hz, dentro del rango Ventana de 3700±500Hz. Los controles dimensionales confirman el cumplimiento de Tolerancias de diseño de Φ23×19 mm.
Nota: El encabezado del informe de prueba hace referencia a un límite de corriente de ≤15 mA, que difiere del valor ≤10 mA indicado en la tabla de parámetros del producto. por lo correcto especificación actual aplicable a su pedido, comuníquese con MEIDI con su requisitos. Los datos de muestra ilustran la distribución típica y no constituyen un rango de rendimiento garantizado.
| Muestra | SPL (dB) | Corriente (mA) | Frecuencia (Hz) | Diámetro (mm) | Altura (mm) |
| 1 | 102 | 5.00 | 3650 | 22.92 | 19.01 |
| 2 | 99 | 5.25 | 3720 | 22.97 | 19.03 |
| 3 | 103 | 5.30 | 3680 | 23.01 | 19.10 |
| 4 | 101 | 5.26 | 3750 | 22.98 | 19.09 |
| 5 | 102 | 5.31 | 3700 | 23.03 | 19.05 |
| 6 | 102 | 5.27 | 3620 | 23.05 | 18.99 |
| 7 | 104 | 5.31 | 3780 | 22.98 | 19.01 |
| 8 | 105 | 5.33 | 3690 | 22.88 | 19.02 |
| 9 | 103 | 5.10 | 3710 | 23.00 | 18.98 |
| 10 | 102 | 5.13 | 3660 | 23.01 | 19.01 |
Conclusión: PASO. La apariencia, la polaridad y la dirección de la cinta cumplen con las especificaciones.
1. Opere estrictamente dentro del rango de 3 a 24 VCC. Un voltaje superior a este puede causar Daño permanente al circuito de oscilación interno.
2. Este producto no está sellado. Evite el ingreso de agua, residuos de fundente o adhesivo. a través del puerto de sonido, lo que puede alterar la respuesta de frecuencia y reducir la salida.
3. La exposición a gases corrosivos o alta humedad puede degradar el elemento piezoeléctrico. y contactos de latón con el tiempo. Almacenar y operar en ambientes controlados.
4. El nivel de presión sonora depende del voltaje de suministro y de la capacidad de corriente de la fuente. Verifique que su circuito de accionamiento pueda entregar suficiente corriente bajo carga.
5. Mantenga despejado el puerto acústico frontal. Obstrucciones, deflectores o apretados Las cubiertas instaladas reducirán el SPL y cambiarán la frecuencia efectiva.
6. Almacenar en el embalaje desecado original hasta el montaje para evitar la humedad. Absorción y oxidación de pines.
1. ¿En qué se diferencia el HND-2319 del HND-2316 de la línea MEIDI?
El zumbador piezoeléctrico activo 2319 está sintonizado a 3700 ± 500 Hz con una altura de carcasa de 19 mm. mientras que el HND‑2316 funciona a 3000±500 Hz con una altura de 16 mm. Ambos comparten el mismo diámetro de 23 mm, clasificación de 12 V CC y funcionamiento de 3 a 24 V CC. alcance y tamaño del orificio pasante. Las principales diferencias son la frecuencia. banda y holgura vertical.
2. ¿Cuál es el significado de la frecuencia resonante de 3700 Hz?
El tono de 3700 Hz ocupa una banda audible más alta que la de 3000 Hz, lo que lo hace perceptivamente más nítido. Esto puede resultar ventajoso en entornos ruidosos. o aplicaciones donde varios zumbadores necesitan una separación de frecuencia distinta. Los datos de barrido de frecuencia se pueden proporcionar a pedido.
3. ¿Por qué el informe de prueba muestra una corriente ≤15 mA mientras que la tabla de parámetros indica ≤10 mA?
La discrepancia entre el encabezado del informe de prueba (≤15mA) y el producto La tabla de parámetros (≤10mA) es una inconsistencia en la documentación. muestra medida Los valores son consistentemente alrededor de 5 mA. Póngase en contacto con MEIDI para confirmar la correcta especificaciones para su adquisición.
4. ¿Qué espacio vertical se requiere para el HND-2319?
La altura del cuerpo es de 19,0 ± 0,3 mm. Se debe dejar espacio adicional para Protrusión de plomo de orificio pasante y filetes de soldadura. Mecanica detallada Los dibujos están disponibles en MEIDI.
5. ¿Puedo cambiar el HND-2319 por un espacio HND-2316 existente?
Sí. El espaciado de pines y el patrón de orificios de PCB son idénticos. el unico fisico El cambio es el aumento de 3 mm en altura. Verifique que su recinto Se adapta al perfil más alto antes de la sustitución.
6. ¿Por qué el informe de prueba utiliza una onda cuadrada como timbre activo?
El HND‑2319 está diseñado para funcionamiento en CC con oscilación incorporada. La onda cuadrada de 12Vp‑p es la condición de caracterización estandarizada utilizado en el informe de prueba. Los datos de rendimiento de la unidad de CC están disponibles por separado.
Para hojas de datos completas, curvas de caracterización de frecuencia, corriente aclaración de especificaciones o dibujos de huellas de PCB para el HND‑2319, comuníquese con MEIDI con los detalles de su solicitud. El soporte de ingeniería normalmente responde dentro de un día hábil.
