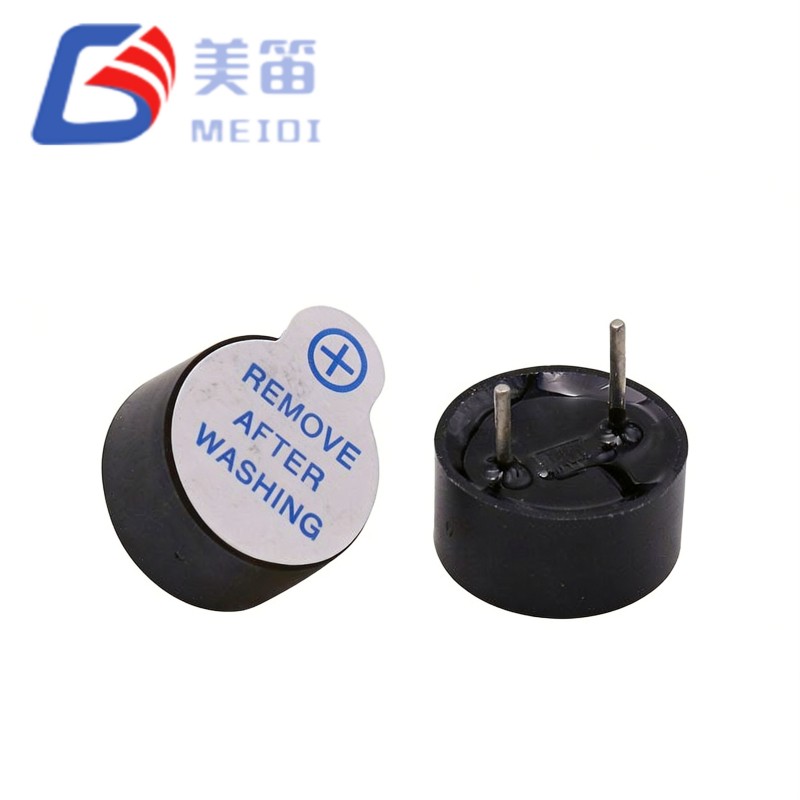

Un zumbador magnético activo es un componente de sonido compacto que genera una alerta audible desde una fuente de CC, sin necesidad de una forma de onda de unidad externa. Esa única propiedad mantiene el timbre en constante demanda en alarmas, paneles de control, electrodomésticos, indicadores automotrices, dispositivos médicos y equipos industriales, en cualquier lugar donde un diseñador quiera un tono confiable sin gastar una salida de microcontrolador o una etapa de controlador en él.
Este artículo explica cómo funciona un zumbador activo magnético, de qué está hecho, dónde se utiliza, cómo seleccionar uno por voltaje, frecuencia y presión sonora, y cómo se compara con elzumbador pasivo magnéticoy las alternativas piezoeléctricas. Cada especificación citada se toma de nuestro propio catálogo de producción en lugar de ser estimada.
Un zumbador magnético activo es un componente de audio electromagnético que genera sonido a través de vibración magnética. A diferencia dezumbadores pasivosque requieren una señal de frecuencia externa del circuito anfitrión, un zumbador activo contiene un oscilador incorporado. Una vez que se suministra el voltaje de CC correcto, el zumbador activo magnético produce inmediatamente un tono continuo sin componentes de control adicionales. Esta es la razón por la que el timbre activo es a menudo la alerta audible más simple que una placa puede llevar, y por qué el timbre magnético sigue siendo la opción predeterminada para los diseñadores que desean un pitido sin una etapa de controlador.
"Magnético" se refiere al mecanismo de accionamiento: una bobina, un imán permanente y un diafragma de acero. "Activo" significa que el oscilador está dentro del paquete. Ambas mitades del nombre importan en la etapa de abastecimiento: la construcción magnética establece el carácter del tono y el consumo de corriente, y el diseño activo establece lo que el circuito anfitrión tiene que proporcionar, que es simplemente un riel de CC conmutado. Elzumbador electromagnéticoLa familia cubre tanto la versión activa como la pasiva de esta construcción.
El principio de funcionamiento de un zumbador activo magnético es la conversión electromagnética. Cuando se aplica energía CC, el oscilador interno genera una señal de pulso eléctrico. Esa señal pasa a través de la bobina y crea un campo magnético cambiante, que interactúa con el imán permanente y el diafragma dentro del timbre. El diafragma se mueve hacia adelante y hacia atrás bajo la fuerza electromagnética, y esas vibraciones crean cambios de presión en el aire: el sonido que escuchas.
| Etapa de trabajo | Lo que pasa dentro |
|---|---|
| Entrada de energía | Se suministra voltaje CC a los terminales del zumbador; no se necesita forma de onda |
| Generación de señal | El oscilador interno crea pulsos eléctricos periódicos. |
| Conversión magnética | La bobina convierte los pulsos en un campo magnético cambiante. |
| Vibración mecánica | El diafragma es tirado y liberado por la fuerza electromagnética. |
| Salida de sonido | La vibración irradia un tono audible, normalmente de 2 a 4 kHz. |
Debido a que el oscilador ya está dentro del componente, el diseñador no tiene que generar ninguna frecuencia de zumbador. Esto elimina un canal de temporizador, una salida PWM y el firmware para controlarlos, y significa que el tono del timbre no se puede perder debido a una falla del software. La compensación es un tono fijo: un zumbador magnético activo suena a una frecuencia, mientras que un zumbador pasivo puede activarse en cualquier tono o patrón que elija el firmware. Decida entre el zumbador activo y el zumbador pasivo antes del diseño, no después.
Comprender la estructura interna ayuda a los ingenieros a adaptar un zumbador activo magnético a un requisito de rendimiento y explica por qué dos zumbadores del mismo tamaño pueden sonar muy diferentes. Una pieza típica consta de los siguientes elementos.
| Componente | Role | Lo que significa para el comprador |
|---|---|---|
| Circuito oscilador | Genera el tren de pulsos que impulsa la bobina. | Corrige el tono; no se necesita unidad externa |
| bobina electromagnética | Convierte la energía eléctrica en un campo magnético. | Establece el consumo de corriente: normalmente 30 mA a voltaje nominal |
| Imán permanente | Proporciona el campo estático contra el que trabaja la bobina. | Afecta la eficiencia y la producción. |
| Diafragma | Vibra para generar sonido. | El tamaño y el material establecen la frecuencia de resonancia y el SPL. |
| Alojamiento y terminales | Protege el conjunto y proporciona el soporte. | Determina la huella, el paso de los pasadores y el sellado. |
La frecuencia de resonancia impresa en una hoja de datos es la resonancia mecánica de ese sistema de diafragma y carcasa, y es donde el zumbador magnético activo es más fuerte. Cada zumbador del catálogo se mide en ese punto. Aléjelo de ese punto y la salida caerá rápidamente, razón por la cual la columna de frecuencia es tan importante como la columna de voltaje cuando se comparan piezas.
Debido a que un zumbador magnético activo solo necesita una línea de CC conmutada desde la placa principal, aparece en casi todas las categorías de productos electrónicos que deben advertir, confirmar o notificar.
| Solicitud | Qué hace el timbre | Requisito típico |
|---|---|---|
| electrodomésticos | Confirmación de llave, fin de ciclo, aviso de avería | 5 o 12 V, SPL moderado, tamaño compacto |
| Paneles de seguridad y contra incendios. | Tonos de alarma y estado | Alto SPL, servicio continuo, tono estable |
| Electrónica automotriz | Indicadores, recordatorios, alertas de estacionamiento. | 12 V, amplio rango de temperatura |
| Dispositivos médicos | Alarma y comentarios del usuario. | Producción uniforme de lote a lote, calidad documentada |
| controles industriales | Alarmas de fallo y proceso | 24 V, alto SPL en ambientes ruidosos |
| Productos de consumo y de IoT | Señales de notificación y emparejamiento | 3 V, tamaño pequeño, baja corriente |
La selección comienza con el suministro que realmente tiene, luego continúa con la acústica y la mecánica del propio timbre. Responda estas cinco preguntas y la lista corta del timbre generalmente se reduce a dos o tres partes.
La siguiente tabla enumera los modelos representativos de zumbadores magnéticos activos de Jiangsu Meidi Intelligent Technology Co., Ltd. (MEIDI), con valores tomados de nuestras propias hojas de especificaciones. Observe cómo la misma familia mecánica (9,0 × 5,5 mm, 9,0 × 4,2 mm o 12,0 × 9,5 mm) se ofrece en varios voltajes, lo que permite que una plataforma se mueva entre rieles sin cambiar la huella del zumbador o el diseño del tablero.
| Modelo | Tipo | Tensión nominal | Frecuencia de resonancia | Mín. SPL | Actual | Dimensiones (mm) | Temperatura. Rango |
|---|---|---|---|---|---|---|---|
| HNB09A03 | Activo magnético | 3 VCC | 2700 ± 300 Hz | ≥ 85dB | ≤ 30mA | Φ9,0 × 5,5 | −20 a +70 °C |
| HNB09A05 | Activo magnético | 5 V CC | 2700 ± 300 Hz | ≥ 85dB | ≤ 30mA | Φ9,0 × 5,5 | −20 a +70 °C |
| HNB09A12 | Activo magnético | 12 V CC | 2700 ± 300 Hz | ≥ 85dB | ≤ 30mA | Φ9,0 × 5,5 | −20 a +70 °C |
| HNT-9042-03 | Activo magnético | 3 VCC | 2700 ± 300 Hz | ≥ 85dB | ≤ 30mA | Φ9,0 × 4,2 | −20 a +70 °C |
| HNT-9042-05 | Activo magnético | 5 V CC | 2700 ± 300 Hz | ≥ 85dB | ≤ 30mA | Φ9,0 × 4,2 | −20 a +70 °C |
| HMB1275-05B | Activo magnético | 5 V CC | 2700 ± 300 Hz | ≥ 85dB | ≤ 30mA | Φ12,0 × 7,5 | −20 a +70 °C |
| TMB12A03 | Activo magnético | 3 VCC | 2400 ± 300 Hz | ≥ 85dB | ≤ 30mA | Φ12,0 × 9,5 | −20 a +70 °C |
| TMB12A05 | Activo magnético | 5 V CC | 2400 ± 300 Hz | ≥ 85dB | ≤ 30mA | Φ12,0 × 9,5 | −20 a +70 °C |
| TMB12A12 | Activo magnético | 12 V CC | 2700 ± 300 Hz | ≥ 88dB | ≤ 30mA | Φ12,0 × 9,5 | −20 a +70 °C |
| TMB12A24 | Activo magnético | 24 V CC | 2400 ± 300 Hz | ≥ 90dB | ≤ 30mA | Φ12,0 × 9,5 | −20 a +70 °C |
| MLT-9650Y-5V | SMD magnético activo | 5 V CC | 3000 ± 300Hz | ≥ 85dB | ≤ 30mA | 9,6 × 9,6 × 5,0 | −30 a +70 °C |
Los dos timbres se ven similares y a menudo se colocan uno al lado del otro, pero preguntan cosas completamente diferentes al circuito anfitrión. La siguiente comparación es la que decide la mayoría de los errores de abastecimiento.
| Área de comparación | Zumbador activo magnético | Zumbador pasivo magnético |
|---|---|---|
| Requisito de unidad | Solo suministro de CC: el oscilador es interno | Onda cuadrada externa o PWM del host |
| Flexibilidad de tono | Tono único fijo | Cualquier tono, patrón o melodía que el firmware pueda generar |
| Costo de firmware y hardware | Más bajo: una línea conmutada | Necesita un canal de temporizador y un código de controlador. |
| Sorteo actual | Aproximadamente 30 mA a tensión nominal | Similar, pero sólo mientras se conduce |
| Uso típico | Alarmas simples, confirmaciones, indicadores de estado. | Alertas graduadas, señales musicales y multitono |
También vale la pena comparar un zumbador magnético activo con la ruta piezoeléctrica antes de congelar el diseño. Los zumbadores piezoeléctricos consumen menos corriente y se adaptan a los diseños de baterías, pero el elemento cerámico presenta una capacitancia estática al controlador y necesita una forma de onda impulsada, por lo que son un ejercicio de diseño completamente diferente. Si la placa no tiene una salida PWM de repuesto y el mensaje es simplemente "beep cuando esto sucede", el zumbador magnético activo suele ser la respuesta menos costosa a un simple requisito de alerta.
Dos hojas de datos pueden afirmar 85 dB y describir zumbadores muy diferentes. Sin la tensión de accionamiento y la distancia de medición, una cifra de SPL no es comparable: 85 dB a 10 cm y 85 dB a 30 cm no son la misma parte. Pida a cada proveedor los mismos tres números y luego juzgúelos juntos. Lo mismo se aplica a la frecuencia: un zumbador magnético activo citado en "2-4 kHz" sin un punto de resonancia no dice nada sobre dónde es realmente más fuerte.
El segundo error común es aprobar un timbre al aire libre. Una carcasa, una junta y un panel frontal pueden eliminar fácilmente de 5 a 10 dB, y una pieza que pasó en el banco puede fallar en el producto. Pruebe el zumbador activo magnético dentro del gabinete final, al voltaje de suministro más bajo que verá el producto, antes de bloquear el diseño.
| Error | Lo que cuesta | Qué hacer en su lugar |
|---|---|---|
| Tensión elegida por costumbre, no por ferrocarril | Un timbre silencioso o silencioso en el campo. | Confirme el riel en los terminales del timbre bajo carga. |
| SPL comparado sin distancia | Una alerta más débil de lo que sugiere la hoja de datos | Pregunte por distancia, voltaje y forma de onda con cada cifra. |
| Muestra aprobada fuera de la vivienda. | 5 a 10 dB perdidos en producción | Escuche el timbre dentro del recinto terminado. |
| Presupuesto actual no comprobado | Caídas de tensión o un transistor de conmutación caliente | Haga un presupuesto de aproximadamente 30 mA y dimensione el interruptor en consecuencia |
| Cambio de tono solicitado después del mecanizado | Un segundo ciclo de calificación | Decida activo versus pasivo antes de colocar el tablero |
Para la mayoría de los mercados de exportación, la documentación colocada detrás de un timbre es pequeña y no negociable, y es tan importante como la acústica. La base para un proveedor de zumbadores magnéticos activos es:
Un certificado muestra que el sistema existe, no que se midió el lote actual. Lo que separa a un proveedor calificado de zumbadores magnéticos activos de uno simplemente certificado es la rutina de la línea: si cada lote se prueba acústicamente, si se registra el resultado y si se retiene un lote fallido. Solicite el registro de inspección de salida del último envío; la respuesta le indicará más que escanear el certificado.
MEIDI desarrolla y fabrica productos de zumbador electromagnético para diferentes requisitos de voltaje, métodos de montaje y entornos de aplicación, y cada zumbador sale de fábrica probado acústicamente y admite trabajos personalizados sobre rendimiento eléctrico, salida acústica y diseño mecánico.
Generalmente no directamente. Un zumbador activo magnético consume alrededor de 30 mA a voltaje nominal, que es más de lo que puede suministrar un GPIO típico, así que use un transistor pequeño o MOSFET como interruptor y alimente el zumbador desde el riel. Entonces, la señal de control simplemente se enciende o apaga, sin necesidad de forma de onda.
Dos razones, y ambas son comunes. El recinto amortigua y bloquea la ruta del sonido, lo que normalmente cuesta entre 5 y 10 dB, y el suministro puede estar por debajo del voltaje nominal. Mida el SPL dentro de la carcasa en lugar de al aire libre y confirme que el riel en los terminales del timbre esté bajo carga.
Un zumbador magnético activo utiliza una bobina, un imán y un diafragma y funciona desde CC simple con un oscilador incorporado, consumiendo aproximadamente 30 mA y brindando un tono completo y redondeado. Un zumbador piezoeléctrico utiliza un elemento cerámico, consume mucha menos corriente y es más delgado, pero necesita una forma de onda activada y presenta una carga capacitiva. Elija magnético cuando desee la unidad más sencilla; Elija piezo cuando la potencia y la altura sean las limitaciones.
No, el oscilador está fijo dentro del paquete, por lo que el tono se establece en fábrica. Si necesita diferentes tonos, alertas graduadas o una melodía, especifique unzumbador pasivo magnéticoy condúzcalo desde el circuito anfitrión.
Sí. ElZumbador activo magnético SMDLa gama está diseñada para soldadura por reflujo, incluidas piezas como la MLT-9650Y-5V de 9,6 × 9,6 × 5,0 mm. Confirme el perfil de reflujo con el proveedor, ya que el diafragma y la carcasa deben sobrevivir a la temperatura máxima.
Los zumbadores magnéticos activos de catálogo suelen venir en versiones de 3 V, 5 V, 12 V y 24 V, a menudo dentro de la misma familia mecánica; por ejemplo, la serie de 12,0 × 9,5 mm abarca los cuatro. Eso permite que un diseño de placa sirva para varios rieles de suministro.
Los zumbadores magnéticos activos del catálogo suelen alcanzar entre 85 y 90 dB, lo que se adapta a indicadores de panel, electrodomésticos y confirmaciones. Cuando el ambiente es ruidoso o la alerta tiene que transmitirse a través de una habitación, untimbre de alarmaEn cambio, una clasificación de 95 dB o más es la categoría correcta. Decida esto desde la instalación, no solo desde la hoja de datos.
Muchas veces sí. Varias familias mecánicas del catálogo, incluida la serie de 12,0 × 9,5 mm, se ofrecen en 3 V, 5 V, 12 V y 24 V con el mismo esquema. Esto permite que un diseño de placa sirva para varias variantes de productos y mantenga un único zumbador magnético activo calificado en toda la plataforma.
Los modelos estándar suelen comenzar con 1000 unidades con muestras gratuitas para evaluación. Las solicitudes personalizadas de voltaje, frecuencia o alojamiento conllevan un MOQ más alto porque es necesario configurar herramientas y validación acústica. El tiempo de entrega depende de la temporada, así que confírmelo en la etapa de consulta en lugar de en la etapa de pedido.
