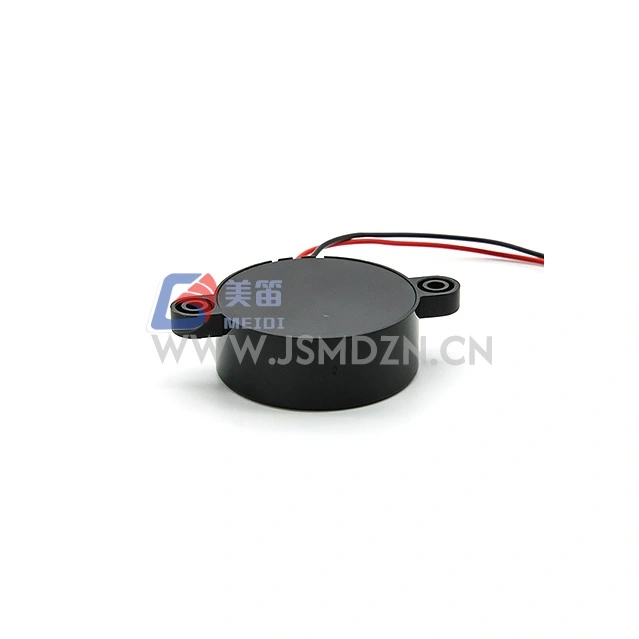

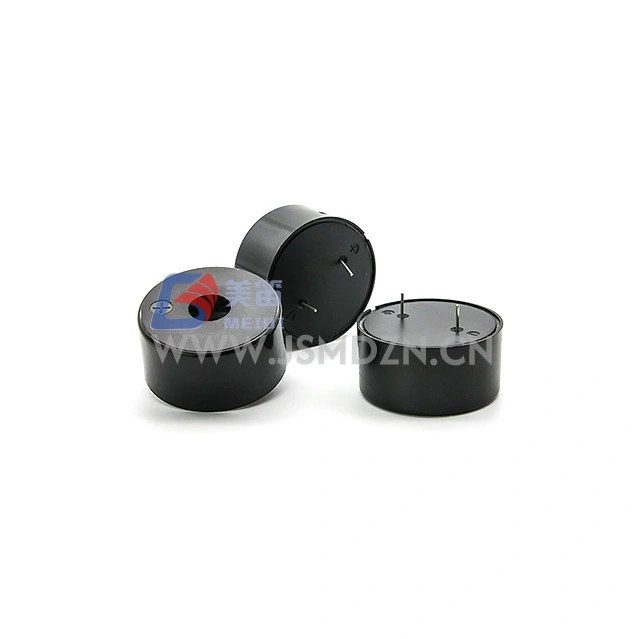

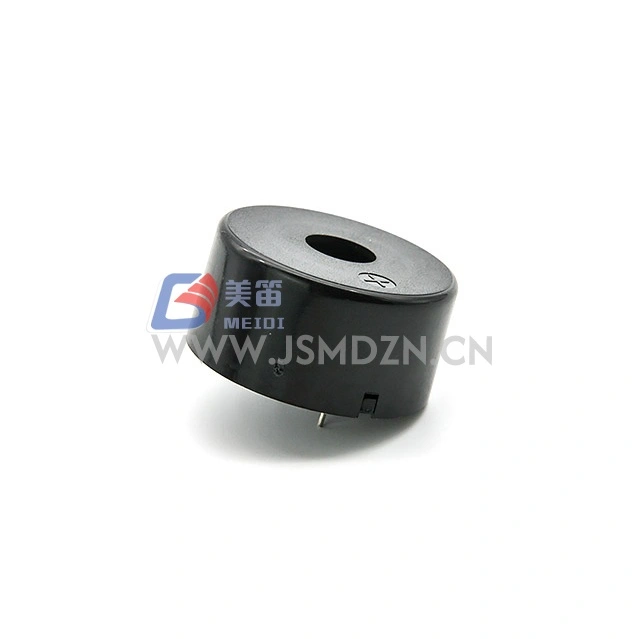

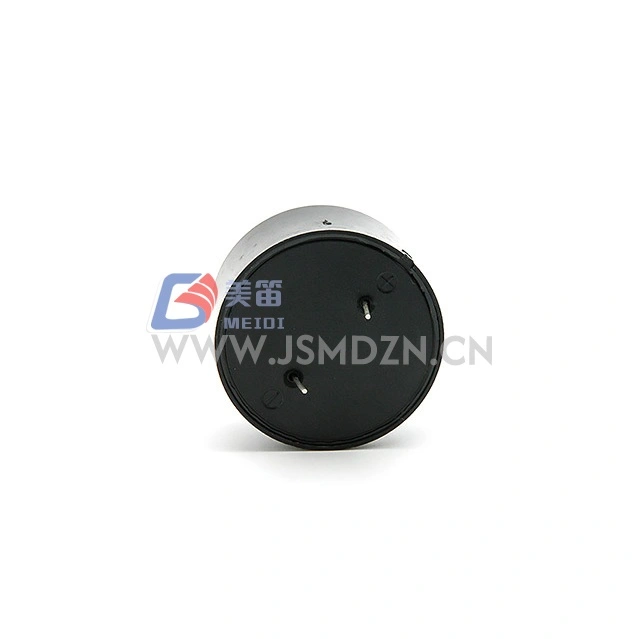

La alarma electrónica piezoeléctrica MEIDI HND-4020 de 3 KHz es una unidad de alarma electrónica diseñada para aplicaciones de alerta y advertencia audibles. Utiliza un transductor piezoeléctrico impulsado por una señal externa de onda cuadrada o PWM, lo que permite a los diseñadores de sistemas controlar la frecuencia y el patrón del tono.

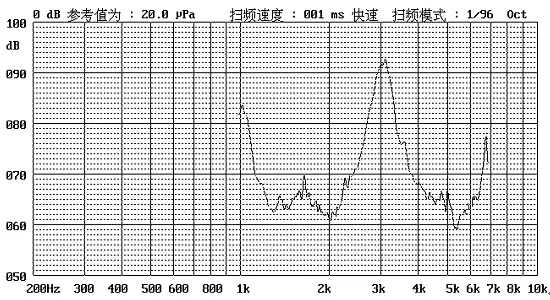

El HND-4020 resuena a 3000±500Hz y produce Min. Presión sonora de 89 dB a 3 Vp-p, 3 kHz, 50 % de servicio, medida a 30 cm. El amplio rango operativo de 1~25Vp-p admite varios diseños de circuitos de controlador. Con una capacitancia de 30000±30%pF a 1kHz y una carcasa de PPO negra, esta alarma electrónica se adapta a sistemas de alerta industriales, de seguridad y de control de procesos.
Flexibilidad de unidad externa: acepta unidad PWM o de onda cuadrada para salida de tono programable
Frecuencia resonante de 3000 Hz: sintonizada de fábrica con tolerancia de ±500 Hz
Amplio rango de voltaje: el rango operativo de 1~25 Vp-p admite diversos circuitos de controlador
Bajo consumo de corriente: máx. 5 mA a 3 Vp-p, 3 kHz, 50 % de servicio
Carcasa de PPO: material PPO negro para mayor durabilidad térmica y mecánica
| Parámetro | Valor | Condiciones de prueba |
| Tipo de producto | Alarma Electrónica | — |
| Tensión nominal | 3 Vp-p | Por condiciones de prueba |
| Voltaje de funcionamiento | 1~25 Vp-p | Rango de señal de conducción |
| Frecuencia resonante | 3000 ±500Hz | — |
| Nivel de presión sonora | Mín. 89dB | 3Vp-p, 3kHz, 50% de servicio, 30cm |
| Corriente nominal | Máx. 5 mA | 3Vp-p, 3kHz, 50% de servicio |
| Capacidad | 30000 ±30%pF | A 1kHz |
| Temperatura de funcionamiento | -20℃ ~ +70℃ | Continuo |
| Temperatura de almacenamiento | -30℃ ~ +80℃ | No operativo |
| Dimensiones externas | Φ39,5 × 26 mm | Solo cuerpo, según plano de dimensiones |
| Espaciado de orificios de montaje | 18mm | Por dibujo de dimensiones |
| Peso neto | 15 gramos aproximadamente | — |
| Material de la carcasa | PPO | Negro |
| Cumplimiento ambiental | RoHS | — |
Sistemas de alarma de unidad externa: equipos con un microcontrolador o controlador IC que proporciona salida PWM o de onda cuadrada
Alertas de procesos industriales: advertencias de fallos y peligros en los sistemas de control
Paneles de seguridad: alarmas de estado y de intrusión impulsadas por señales de control externas
Sistemas de alerta programables: la modulación de frecuencia permite una salida de patrones variables y multitono
Equipo electrónico general: tonos de estado, notificaciones de errores y comentarios del operador
| Requisito de diseño | Ventaja del HND-4020 |
| Salida de tono programable | La unidad PWM externa permite frecuencias y patrones variables |
| Amplia compatibilidad de voltaje | El rango operativo de 1~25 Vp-p se adapta a varios diseños de controladores |
| Bajo consumo de corriente | Máx. 5 mA en condiciones de prueba nominales |
| Montaje en panel | Carcasa de Φ39,5 mm con orificios de montaje para instalación en chasis |
| Coincidencia del circuito de accionamiento | Capacitancia nominal de 30000 pF para coincidencia de controlador piezoeléctrico estándar |
MEIDI fabrica la alarma electrónica HND-4020 bajo procesos productivos controlados. Cada lote de producción pasa por:
Verificación de frecuencia: prueba de frecuencia resonante a 3000 ± 500 Hz
Verificación de SPL: verificación de presión sonora a 3 Vp-p, 3 kHz, 50 % de servicio, 30 cm
Prueba de consumo actual — Máx. Comprobación de 5 mA en condiciones de prueba nominales
Inspección dimensional: comprobación de la disposición del cuerpo y los orificios de montaje de Φ39,5×26 mm
Pruebas de confiabilidad: incluida una prueba de vida útil a temperatura ordinaria de 96 horas, almacenamiento a alta temperatura de +80 ℃, almacenamiento a baja temperatura de -30 ℃, exposición a humedad de 48 horas a +40 ℃/90–95 % HR, choque de temperatura de 10 ciclos (+70 ℃ ↔ -20 ℃), prueba de caída desde 1,2 m y vibración mecánica multieje
Los productos se fabrican con materiales que cumplen con RoHS. Póngase en contacto con MEIDI para obtener documentación detallada de calidad e informes de prueba.
1. ¿El HND-4020 requiere un oscilador externo o una señal PWM?
Sí. El HND-4020 requiere una señal externa de CA o PWM en o cerca de su frecuencia de resonancia de 3000 Hz. El voltaje CC por sí solo no producirá una salida audible porque el elemento piezoeléctrico requiere inversión de polaridad para flexionarse mecánicamente y generar presión sonora.
2. ¿Qué voltaje y frecuencia de conducción se recomiendan para el HND-4020?
La especificación de la fuente enumera las condiciones de prueba de 3 Vp-p, 3 kHz, 50 % de servicio de onda cuadrada. El rango de voltaje de funcionamiento es de 1~25 Vp-p. Para una salida de sonido nominal, conduzca a 3 Vp-p cerca de la frecuencia de resonancia.
3. ¿Por qué el SPL se mide en 30 cm en lugar de 10 cm?
La especificación de origen enumera Min. 89 dB a 30 cm en condiciones de prueba nominales. Esta distancia de medición es parte de la condición de prueba definida y debe usarse al comparar la salida acústica.
4. ¿Cuál es la capacitancia del HND-4020 y por qué es importante?
La capacitancia nominal es 30000±30%pF a 1kHz. Esta carga capacitiva determina la corriente requerida del circuito controlador. Verifique que el controlador pueda generar suficiente corriente a su frecuencia y voltaje de conmutación.
5. ¿Cuáles son las dimensiones de montaje del HND-4020?
El dibujo de dimensiones muestra un cuerpo de Φ39,5 mm de diámetro con una altura total de 26 mm y orificios de montaje con una separación de 18 mm. Comuníquese con MEIDI para obtener el dibujo mecánico oficial.
Para obtener hojas de datos técnicos, notas de aplicación de circuitos de accionamiento, datos de respuesta de frecuencia o análisis de configuración OEM, comuníquese con MEIDI. Las especificaciones del producto y la documentación de calificación están disponibles bajo acuerdo de confidencialidad mutuo.
