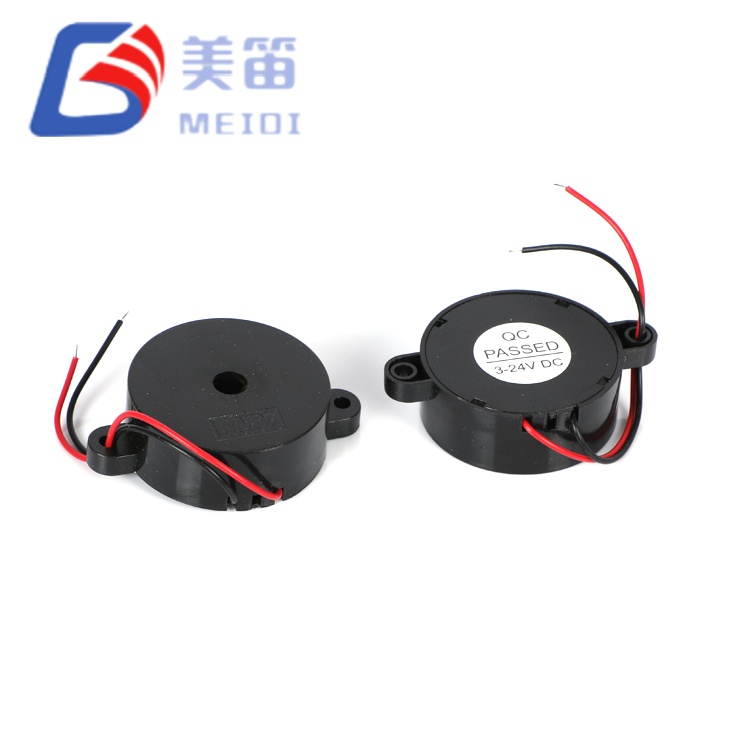

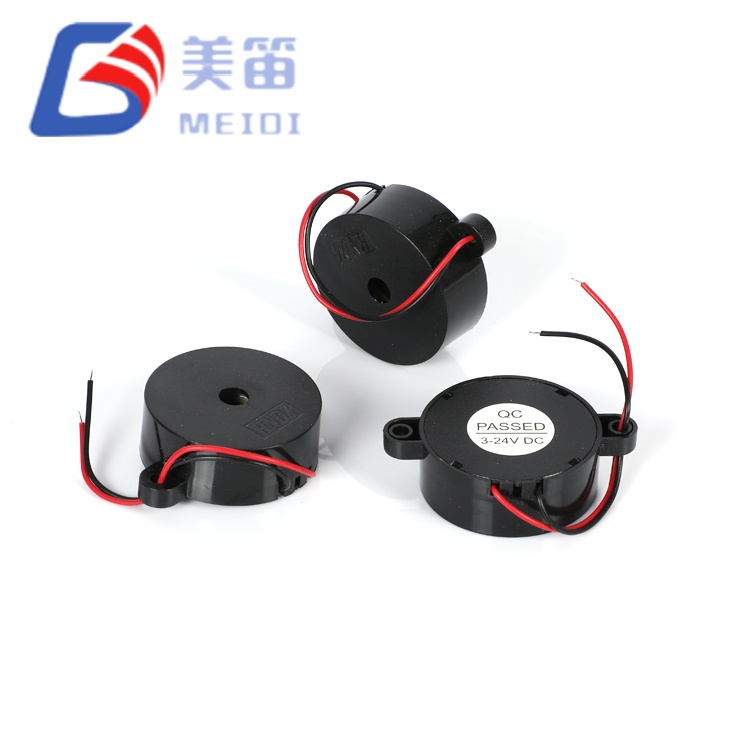

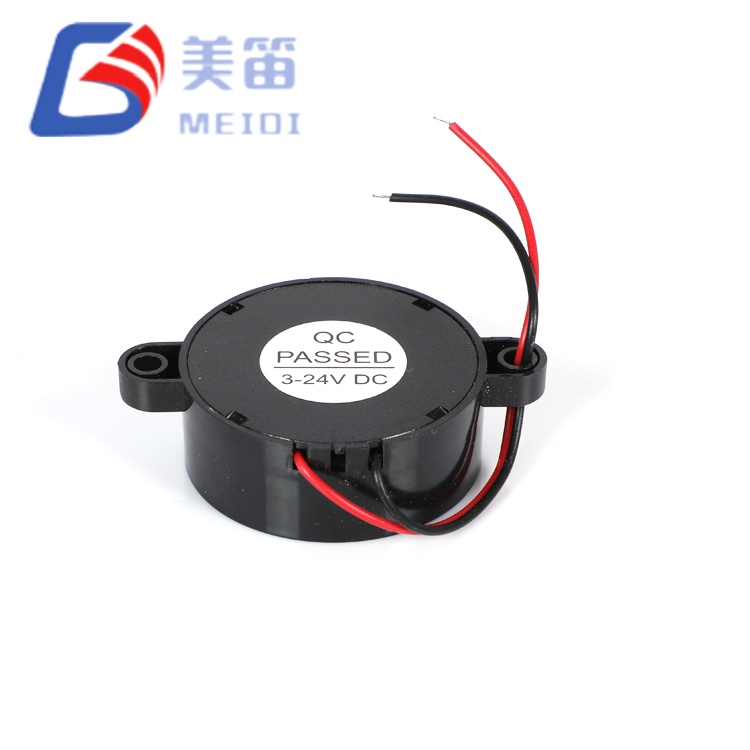

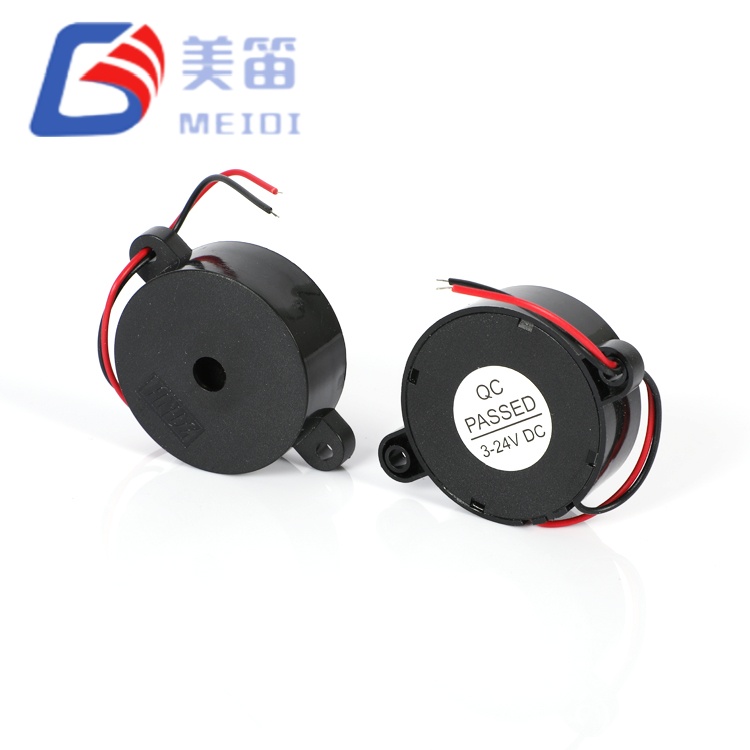

El zumbador de alarma piezoeléctrica activa 4216 es una alarma piezoeléctrica autónoma que combina un diafragma de 41,8 mm con un oscilador incorporado, que produce un tono fijo de 2800 Hz tan pronto como se aplica alimentación de CC. La presión sonora medida a 10 cm alcanza entre 101 y 107 dB, muy por encima del mínimo garantizado de 90 dB. La alarma funciona en un rango de 3 a 24 V CC, consumiendo menos de 8 mA a 12 V, y su carcasa roscada se puede montar de forma segura en paneles de control o maquinaria sujeta a vibraciones.
Salida acústica verificada entre 101 y 107 dB en un lote de muestra de 10 unidades, lo que proporciona un espacio libre sustancial para suelos industriales ruidosos y paneles cerrados.
El rango de suministro de 3 a 24 V elimina la necesidad de convertidores externos y cubre sistemas de vehículos de 12 V, circuitos de alarma contra incendios de 24 V y suministros de baterías muy descargadas.
Una gran cerámica piezoeléctrica de 41,8 mm ofrece un carácter tonal limpio con armónicos mínimos, lo que la distingue de las sirenas electromagnéticas accionadas por bobina.
El oscilador integrado genera el tono de alerta inmediatamente después de aplicar voltaje, eliminando la necesidad de recursos PWM del microcontrolador o transistores controladores externos.
El montaje del bisel roscado proporciona una retención mecánica más fuerte que los diseños de pasador, una consideración importante para equipos expuestos a vibraciones constantes o condiciones exteriores.
El consumo de corriente se mantiene por debajo de 8 mA a los 12 V nominales, lo que coloca muy poca carga en los circuitos de la batería de respaldo durante cortes prolongados.
| Parámetro | Valor | Condiciones de prueba |
| Tipo de producto | Alarma / Sirena Electrónica | — |
| Tensión nominal | 12 VCC | Nominal |
| Voltaje de funcionamiento | 3 – 24 VCC | Continuo |
| Salida de sonido a 10 cm | ≥ 90dB | A 12 VCC, 2800 Hz, campo libre |
| Rango de SPL de muestra | 101 – 107dB | Lote de 10 unidades, 12 Vp‑p, 10 cm |
| Frecuencia resonante | 2800 ± 500 Hz | Oscilador incorporado |
| Rango de frecuencia de muestra | 2860 – 2950 Hz | Agrupación por lotes |
| Corriente de funcionamiento | ≤ 8mA | A 12 VCC |
| Capacidad | 12 ± 40 % nF | A 1 kHz, 25 ℃ |
| Temperatura de funcionamiento | -20 ℃ ~ +80 ℃ | Continuo |
| Temperatura de almacenamiento | -30 ℃ ~ +85 ℃ | No operativo |

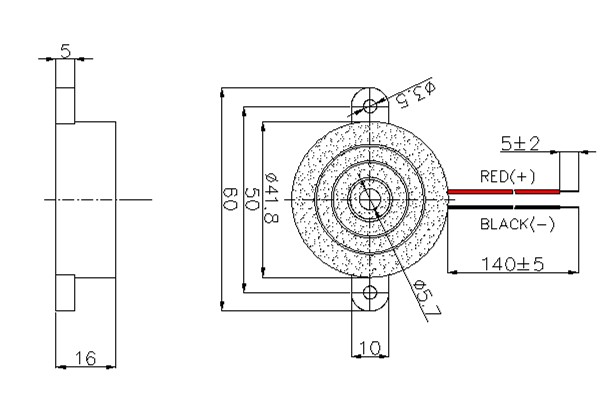

| Dimensiones (Diámetro × Alto) | 41,8 × 16 mm | Cuerpo sin sección roscada |
| Peso | 12 gramos | Típico |
| Material de la carcasa | ABS negro | — |
| Tipo de montaje | Orificio pasante con bisel roscado | Capacidad para montaje en panel |
| Soldadura (Ola) | 260 ± 5 ℃, 4-6 s | 2-3 pasadas máx. |
| Soldadura (manual) | 350 ± 10 ℃, 2-5 s | 2-3 pasadas máx. |

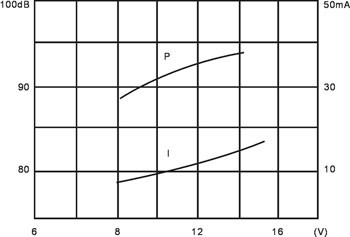

Presión sonora: 101 – 107 dB (media 103,2 dB)
Frecuencia: 2860 – 2950 Hz (todo dentro de una tolerancia de ±500 Hz)
Diámetro: 41,79 – 42,00 mm
Altura: 15,99 – 16,05 mm
Sistemas de alarma de maquinaria industrial donde la salida de más de 101 dB elimina el ruido de fábrica de 85 a 90 dB, lo que garantiza que las alertas de fallas y paradas de emergencia se detecten de inmediato.
Avisos de proximidad de equipos pesados en grúas, montacargas y prensas, donde el soporte roscado resiste el aflojamiento causado por la vibración continua.
Paneles de seguridad y detección perimetral que se benefician de la capacidad del tono de 2800 Hz para alcanzar más de 50 metros en patios abiertos.
Señalización de peligros vehiculares y marítimos, alimentada directamente desde buses de 12V o 24V sin regulación adicional.
Sistemas UPS y de batería de respaldo que requieren una alarma de baja potencia para condiciones de sobrecarga o fuga térmica, y consumen solo 8 mA para preservar la energía almacenada.
Instalaciones de energía solar y aisladas de la red donde el voltaje mínimo de funcionamiento de 3 V mantiene la alarma funcional incluso durante una descarga profunda de la batería.
| Requisito del sistema de seguridad | Ventaja HND‑4216 |
| Audibilidad de peligros de largo alcance | La medición de 101 a 107 dB garantiza una audibilidad de alerta a 40 a 60 metros de distancia con un ruido ambiental de 85 dB. |
| Elimine la complejidad del disco externo | Oscilador incorporado; solo se necesita un voltaje de CC para iniciar el tono, ahorrando E/S y componentes del controlador. |
| Sobrevivir a la calidad de energía variable | La gama de 3 a 24 V admite arranque en frío para automóviles, rieles industriales de 12 V nominales y 24 V sin convertidores. |
| Resiste vibraciones y tensiones mecánicas. | El montaje en panel con bisel roscado proporciona una retención más fuerte que los diseños con pasador; La carcasa de ABS tolera el reprocesamiento manual a 350 °C. |
| Minimizar la carga de energía en los sistemas de respaldo | ≤8 mA a 12 V consume aproximadamente un 75 % menos de corriente que las sirenas electromagnéticas comparables, lo que prolonga el tiempo de funcionamiento de la batería. |
MEIDI Intelligent Technology fabrica dispositivos de advertencia acústica desde 2011. La fábrica en Jiangsu, China, integra moldeado interno de ABS, calibración automatizada del oscilador y verificación 100% acústica bajo un sistema de calidad certificado ISO 9001. Esta integración vertical permite un control estrecho sobre el rendimiento y la confiabilidad del HND‑4216.

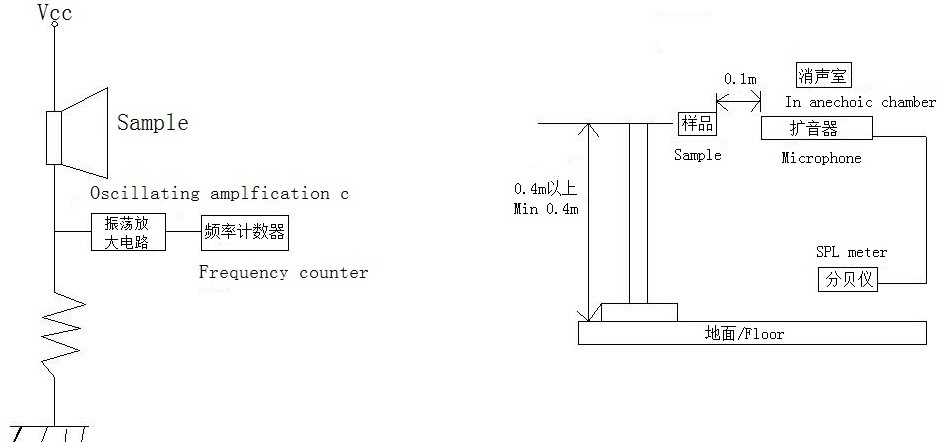

Cada lote de producción se somete a los siguientes controles. La presión sonora se mide en cada unidad para confirmar el mínimo de ≥90 dB; Los promedios típicos de lotes superan los 103 dB. Se verifica que la frecuencia del oscilador permanezca dentro de 2800 ± 500 Hz y el consumo de corriente se controla a ≤8 mA a 12 V. Las pruebas de resistencia térmica ejecutan unidades durante 48 horas a +80 °C para confirmar la estabilidad del oscilador. La exposición a la humedad a 40 °C y 93 % de humedad relativa durante 96 horas valida la carcasa de ABS y el revestimiento del terminal. La soldabilidad se prueba según J‑STD‑002 y las pruebas de vibración entre 10 y 55 Hz con una amplitud de 1,0 mm garantizan que el soporte roscado permanezca seguro.
Un código de lote impreso en la carcasa vincula cada HND‑4216 con su fecha de producción, lote de oscilador y registros de prueba completos, conservados durante diez años.
1. ¿Se puede utilizar el zumbador de alarma piezoeléctrica activa 4216 en exteriores bajo la lluvia o con mucha humedad?
La carcasa de ABS estándar está diseñada para uso en interiores y exteriores protegidos. Para exposición directa a la lluvia, lavado o polvo intenso, comuníquese con MEIDI sobre una versión con clasificación IP con bisel sellado y vía de drenaje. Montar la alarma con el puerto de sonido hacia abajo también puede ayudar a proteger las partes internas.
2. ¿Cuál es la distancia de alerta efectiva en una fábrica ruidosa?
Con una salida medida de 101 a 107 dB, el HND‑4216 normalmente proporciona una señal clara a una distancia de hasta 40 a 60 metros cuando el ruido de fondo ronda los 85 dB. En áreas muy ruidosas (95 dB y más), el alcance puede reducirse a 25-35 metros. Para espacios grandes, se recomiendan varias alarmas espaciadas entre 30 y 40 metros.
3. ¿Se puede personalizar el tono o viene fijado de fábrica?
La unidad estándar produce un tono constante de 2800 Hz. Para proyectos OEM de volumen, MEIDI puede evaluar frecuencias alternativas dentro de la banda de resonancia piezoeléctrica o agregar patrones de modulación. Se aplican cantidades mínimas de pedido y plazos de entrega de ingeniería.
4. ¿Es seguro que el HND‑4216 funcione de forma continua durante 24 horas?
Sí. La alarma está clasificada para funcionamiento continuo y su baja corriente de 8 mA genera muy poco calor interno. Tanto el elemento piezoeléctrico como el circuito oscilador permanecen dentro de sus límites térmicos durante el funcionamiento prolongado en todo el rango ambiental de -20 °C a +80 °C.
5. ¿Puede la alarma funcionar con suministros de 48 VCC o 110 VCA?
El voltaje continuo máximo es de 24 V CC. Para sistemas de 48 V, una simple abrazadera zener o una resistencia en serie pueden reducir el voltaje a un nivel seguro. Para 110V AC se necesita un puente rectificador con regulación de 24V. Las notas de aplicación para estas configuraciones están disponibles en MEIDI. No se producen variantes personalizadas de alto voltaje para este modelo.
Para cálculos de cobertura acústica, opciones de sellado IP, solicitudes de personalización OEM o precios por volumen, envíe sus requisitos a través del formulario de consulta. El equipo de ingeniería de aplicaciones de MEIDI normalmente responde dentro de un día hábil con hojas de datos, dibujos de montaje y disponibilidad de muestras.
