La producción de zumbadores piezoeléctricos activos de Jiangsu Meidi combina la calibración de osciladores de precisión con pruebas automatizadas de transductores cerámicos. Cada unidad se somete a una caracterización acústica en todo su rango de voltaje operativo y se aplica una evaluación de estrés ambiental a los lotes muestreados. Los especialistas técnicos trabajan directamente con los clientes para ajustar los parámetros de frecuencia, los umbrales de voltaje y las dimensiones de la carcasa para escenarios de implementación especializados.

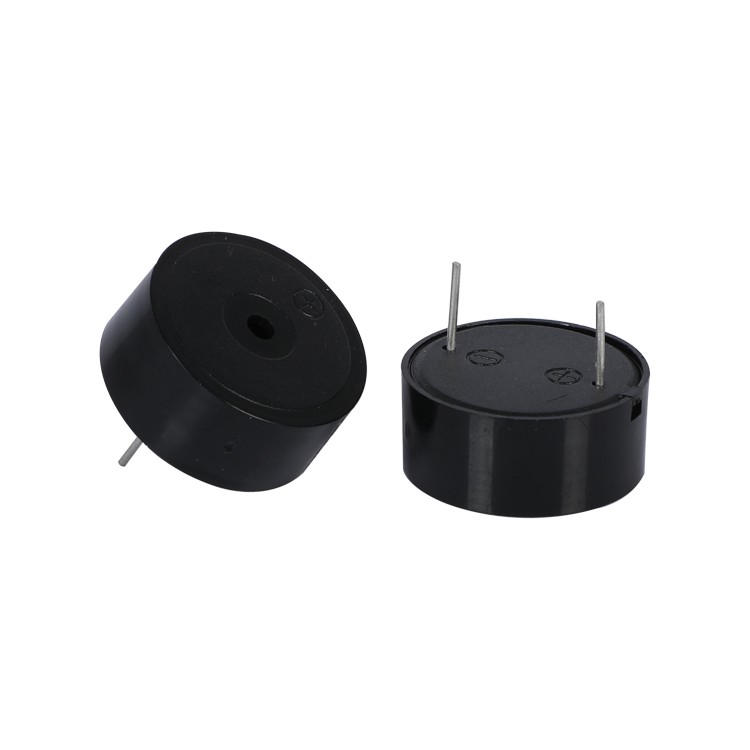

Los zumbadores piezoeléctricos activos integran un circuito oscilador incorporado con un transductor cerámico de alta eficiencia, por lo que la aplicación de un suministro de CC dentro del rango de voltaje nominal produce inmediatamente un tono de frecuencia fija. Estos componentes autónomos se utilizan ampliamente en detectores de humo, alarmas de gas, paneles de advertencia industriales, dispositivos de alerta médica y sensores de estacionamiento de automóviles, donde una señal de alarma fuerte y de baja potencia es fundamental para la seguridad. Debido a que los componentes electrónicos del variador ya están dentro del zumbador, el sistema host no necesita una salida PWM del microcontrolador ni un generador de señal externo, lo que reduce el número de componentes y simplifica el diseño del circuito.
La construcción cerámica piezoeléctrica genera tonos penetrantes que atraviesan el ruido ambiental, asegurando que las advertencias lleguen a sus destinatarios incluso en entornos acústicamente desafiantes. A diferencia de unZumbador activo magnético, que utiliza una bobina y un diafragma ferromagnético para producir un sonido de tono más bajo, el tipo piezoeléctrico activo funciona a frecuencias más altas, normalmente de 2 kHz a 6 kHz, y consume menos corriente. Esto lo hace especialmente adecuado para equipos que funcionan con baterías donde el consumo de energía afecta directamente los intervalos de servicio.
El oscilador interno está sintonizado a la frecuencia de resonancia del elemento piezoeléctrico, que es un disco cerámico delgado unido a un sustrato metálico. Cuando se enciende, el circuito genera una onda cuadrada que hace que la cerámica se expanda y contraiga en el punto resonante, maximizando la salida de sonido. Debido a que la frecuencia de oscilación está fijada mecánicamente, un zumbador piezoeléctrico activo no está diseñado para aplicaciones que necesitan un tono variable. Para diseños que requieren una gama de tonos, unZumbador piezoeléctrico pasivoo unZumbador pasivo magnéticoImpulsado por un microcontrolador de señal PWM ofrece una mayor flexibilidad.
Los niveles de presión sonora suelen oscilar entre 80 dB y 100 dB a 10 cm, según el diseño de la carcasa y el voltaje del variador. El robusto elemento cerámico resiste temperaturas extremas de -20 ℃ a +70 ℃ y vibraciones mecánicas, lo que hace que los zumbadores piezoeléctricos activos sean confiables en entornos operativos hostiles. Para ruido ambiental extremadamente alto, un dedicadoZumbador de alarmacon una cámara acústica personalizada puede proporcionar un rendimiento aún mayor.

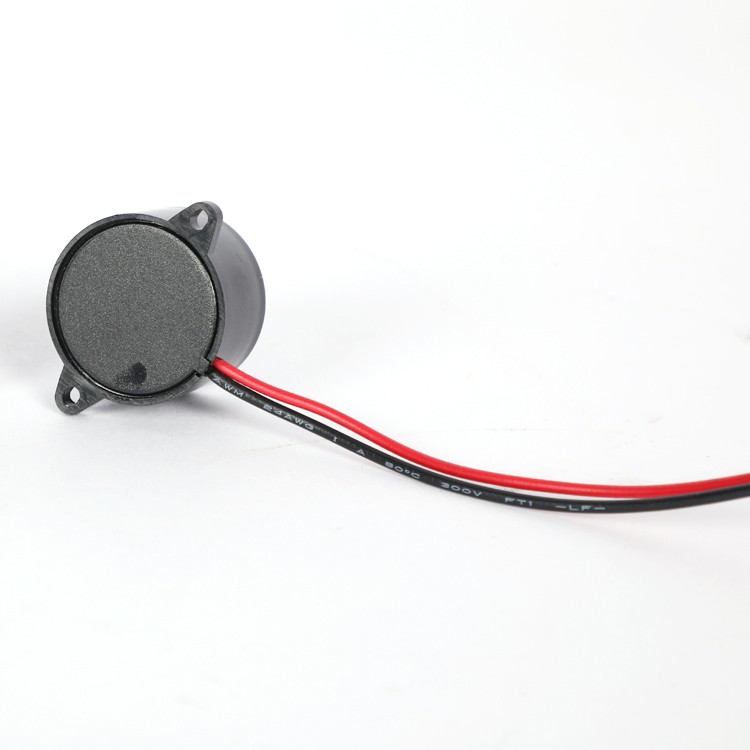

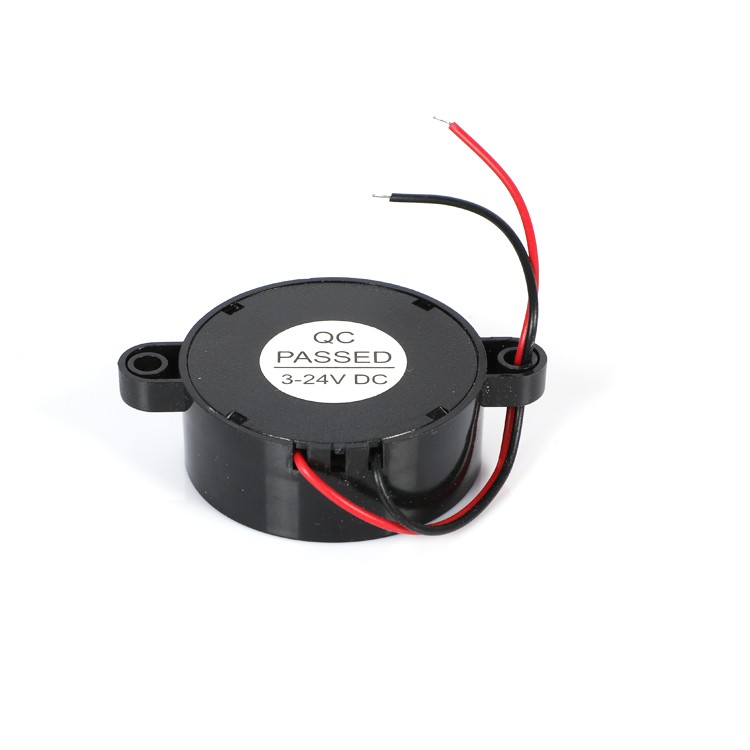

Los zumbadores piezoeléctricos activos están disponibles en una variedad de voltajes, comúnmente 3 V, 5 V, 12 V y 24 V CC. Las configuraciones de pasador pasante, cable conductor y montaje en panel cubren la mayoría de los requisitos mecánicos. Para diseños compactos de montaje en superficie, unZumbador pasivo piezoeléctrico SMDSe puede utilizar, aunque la versión de oscilador activo en forma SMD es menos común debido a limitaciones de espacio. Para proyectos que necesitan una frecuencia de resonancia, un patrón de tono o una disposición de pines no estándar, MEIDI puede personalizar los parámetros del oscilador y la geometría de la carcasa. Las muestras prototipo se suministran con un informe de prueba acústica para que se pueda verificar el rendimiento en el recinto de destino.
¿Puede un zumbador piezoeléctrico activo producir múltiples tonos?
Un zumbador activo estándar emite un único tono continuo o un patrón alterno preestablecido si se especifica en el momento del pedido. El usuario no puede cambiar el tono. Para múltiples alertas distintas de la misma unidad, una solución más adecuada es un zumbador pasivo externo controlado por un microcontrolador.
¿Cuál es el consumo de corriente típico en comparación con un zumbador electromagnético?
Los zumbadores activos piezoeléctricos generalmente consumen menos corriente que los electromagnéticos, a menudo por debajo de 10 mA a voltaje nominal. El valor exacto depende del modelo y del nivel de conducción, pero esta ventaja de eficiencia los hace populares para los dispositivos de seguridad que funcionan con baterías.
¿Cómo se debe manipular el puerto de sonido durante el montaje?
La abertura frontal debe permanecer libre. El fundente, el revestimiento conformado o el disolvente de limpieza que ingresan al puerto pueden humedecer el diafragma y reducir la salida de sonido. Si es necesario lavar la tabla, se debe considerar una tapa protectora temporal o una variante de timbre sellado.
La siguiente tabla enumera todas las especificaciones estándar de los productos de esta serie. Hay soluciones personalizadas disponibles a pedido; no dude en contactarnos para conocer más requisitos de personalización.
| Modelo | Imagen del producto | Tensión nominal (VCC) | Voltaje de funcionamiento (VCC) | Nivel de presión sonora a 10 cm (dB) | Corriente de funcionamiento (mA) | Frecuencia de resonancia (Hz) | Temperatura de funcionamiento (℃) | Peso (gramos) | Dimensiones (mm) |

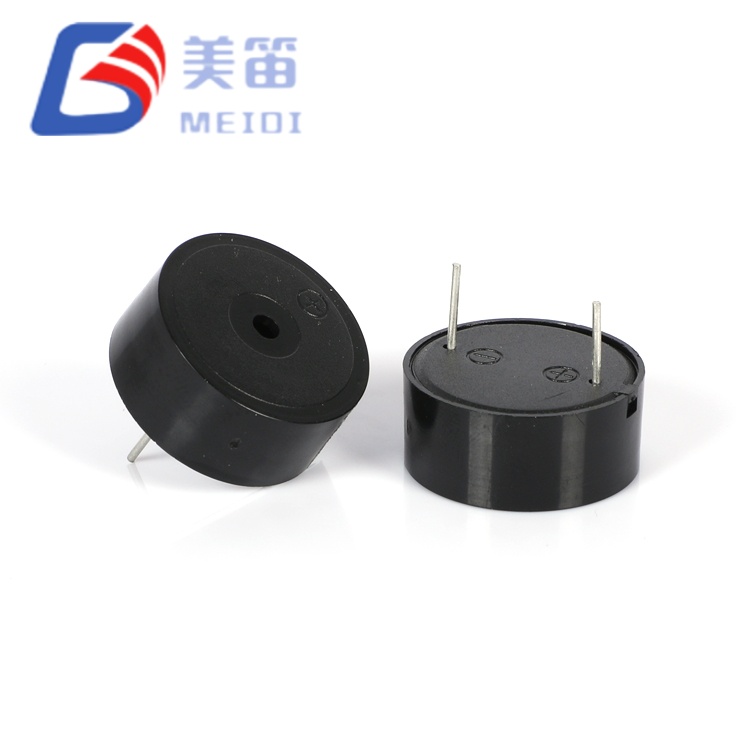

| HND-2310E |
|
12 | 3~24 | ≥85 @3500Hz 12Vp-p | ≤4 @3500Hz 12Vp-p | 3500±500 | -20~+75 | 4 | Ø22,8×9,8 |
| HND-2310B |
|
12 | 3~24 | ≥85 @3500Hz 12Vp-p | ≤4 @3500Hz 12Vp-p | 3500±500 | -20~+75 | 4 | Ø22,8×9,8 |

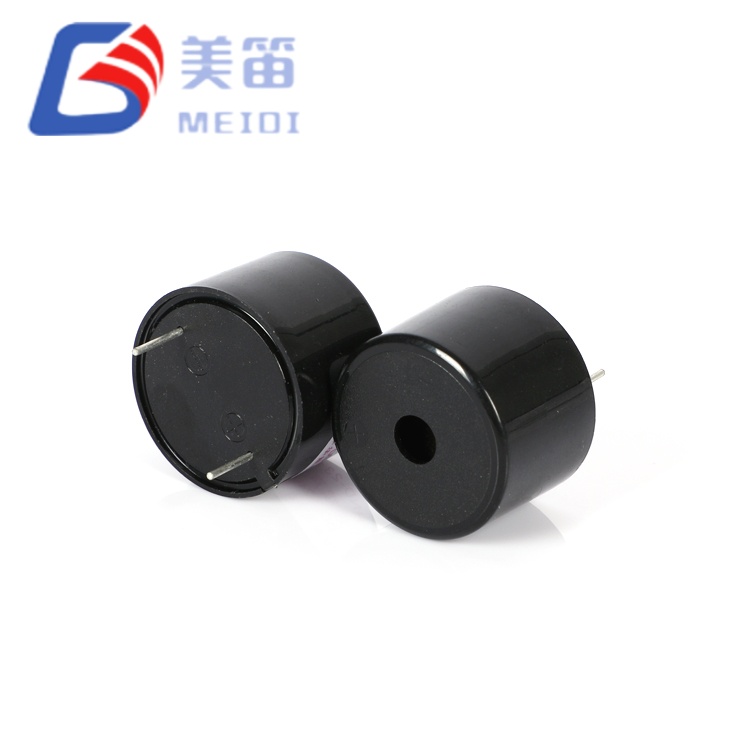

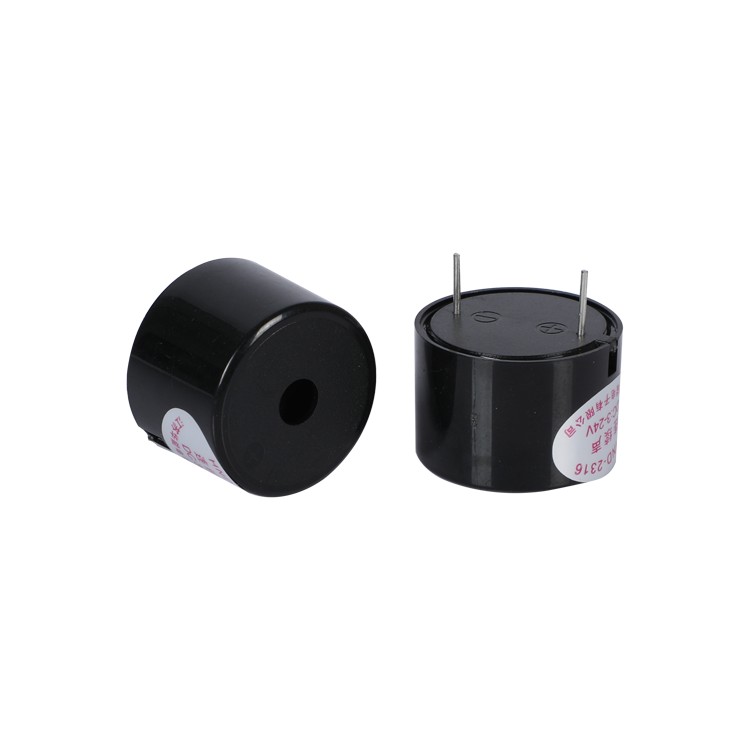

| HND-2316 |
|
12 | 3~24 | ≥90 @3000Hz 12Vp-p | ≤10 @3000Hz 12Vp-p | 3000±500 | -20~+80 | 5 | Ø23,0×16,0 |

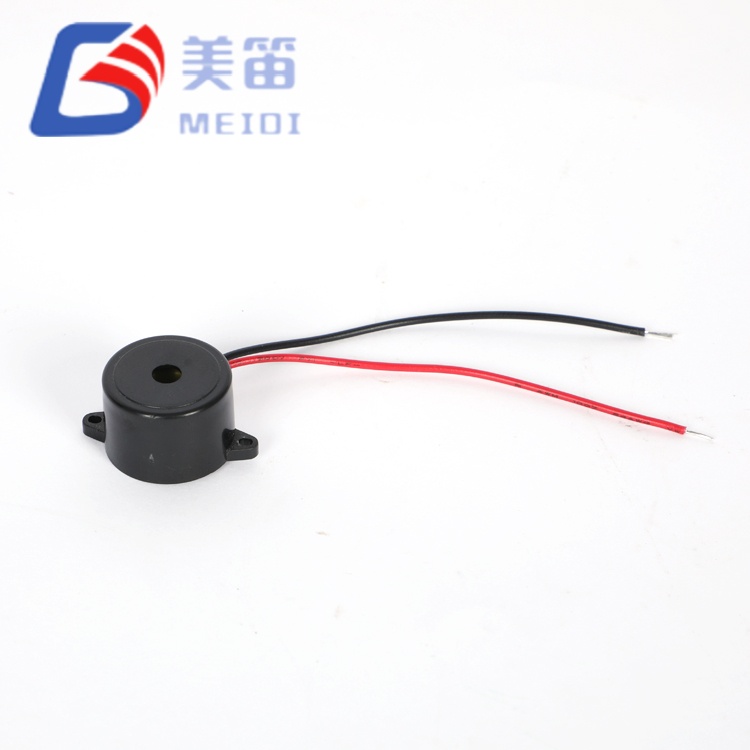

| HND-2316L |
|
12 | 3~24 | ≥90 @3000Hz 12Vp-p | ≤10 @3000Hz 12Vp-p | 3000±500 | -20~+80 | 5 | Ø23,0×16,0 |

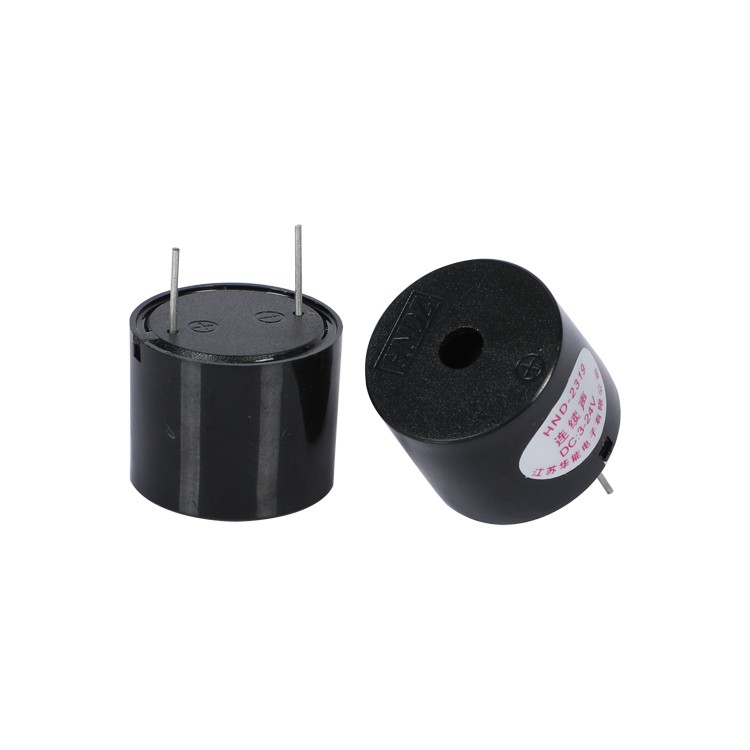

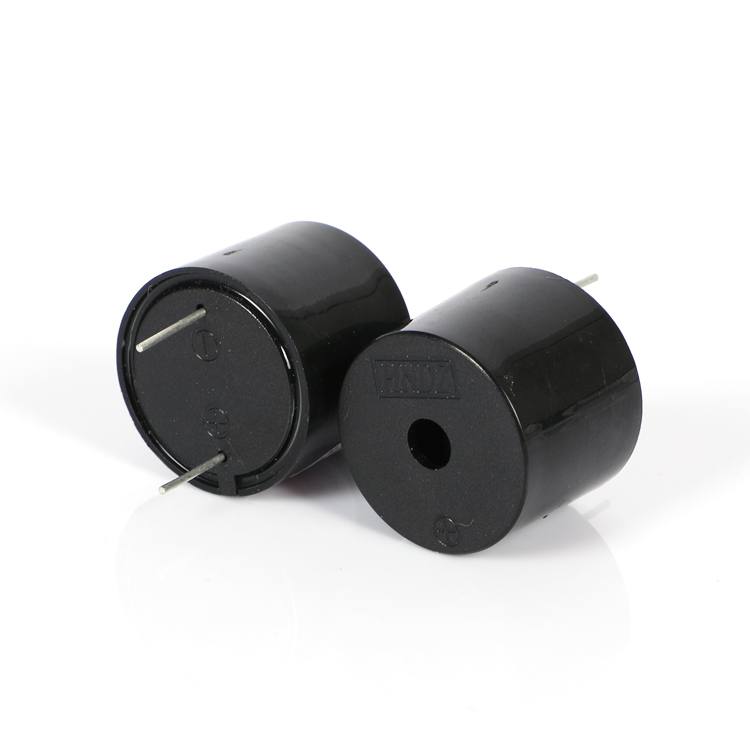

| HND-2319 |
|
12 | 3~24 | ≥90 @3700Hz 12Vp-p | ≤10 @3700Hz 12Vp-p | 3700±500 | -20~+80 | 5 | Ø23,0×19,0 |

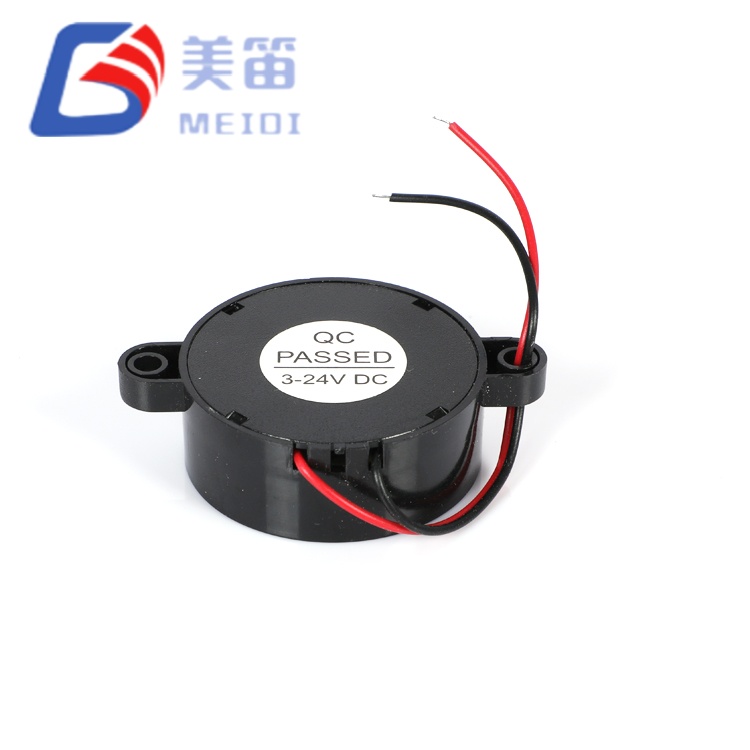

| HND-4216 |
|
12 | 3~24 | ≥90 | ≤8 | 2800±500 | -20~+80 | 12 | Ø41,8×16,0 |

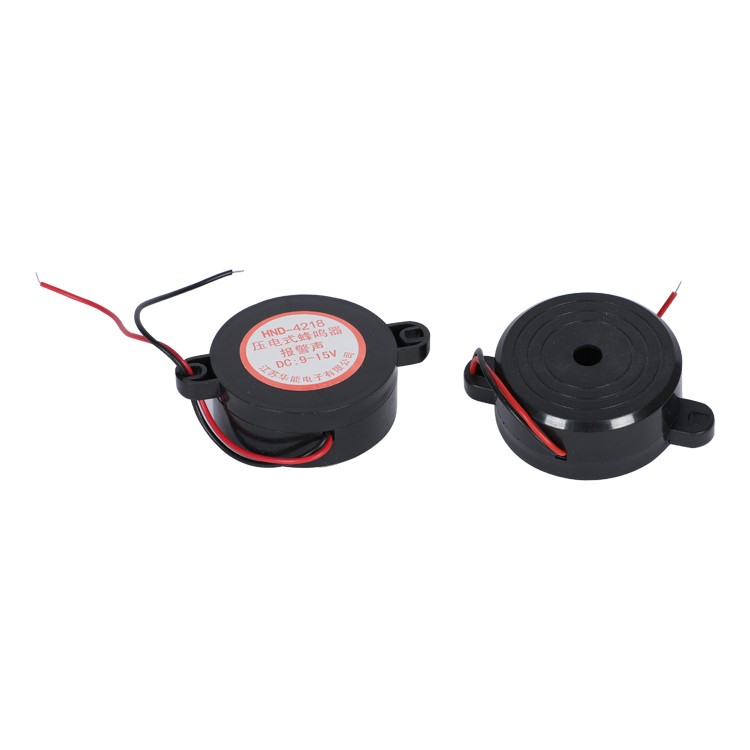

| HND-4218 |
|
12 | 3~24 | ≥90 | ≤8 | 2800±500 | -20~+80 | 12 | Ø41,8×18,0 |
