El artista "energéticamente eficiente"

A zumbador piezoeléctricose gana la reputación de ser el intérprete de eficiencia energética en el mundo de las alertas audibles porque emite sonido a partir de un elemento cerámico que casi no necesita corriente continua. Para los ingenieros de producto y los equipos de abastecimiento que construyen dispositivos que funcionan con baterías, esa única propiedad decide si un diseño puede funcionar durante meses o agotarse en semanas. Esta guía explica cómo funciona un zumbador piezoeléctrico, por qué su consumo de corriente se mantiene cerca de cero y cómo especificar uno con confianza antes de la producción en masa.

A diferencia de su primo electromagnético, el zumbador piezoeléctrico se basa en el efecto piezoeléctrico en lugar de en una bobina y un imán. La diferencia no es sólo académica: cambia el voltaje, la corriente y el circuito de accionamiento que el comprador debe planificar, y fija el límite de cuánto tiempo un producto puede hacer sonar una alarma en una celda pequeña.

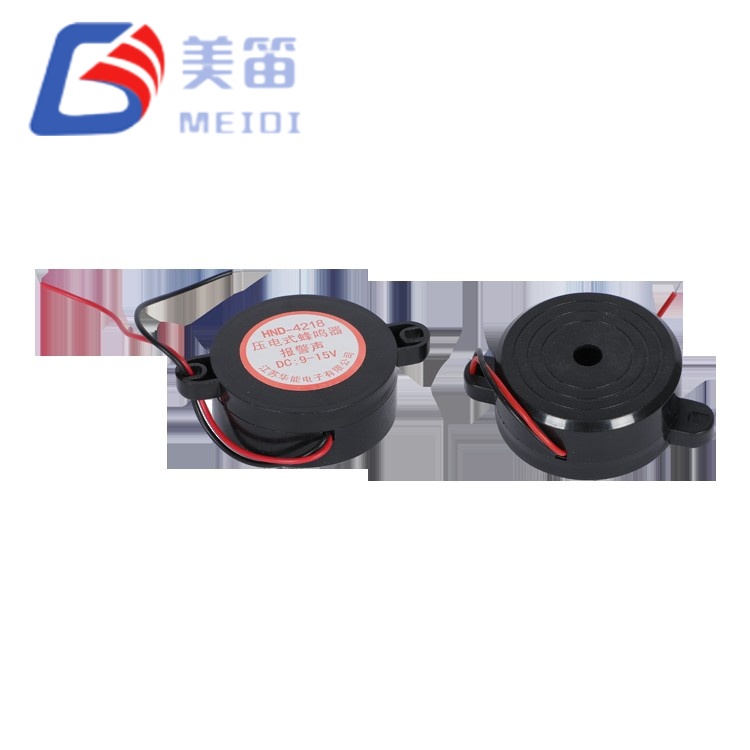

Qué es realmente un zumbador piezoeléctrico

El nombre describe el mecanismo. Un zumbador piezoeléctrico convierte la energía eléctrica en sonido aprovechando el efecto piezoeléctrico de determinadas cerámicas. Cuando se aplica un voltaje a través de una placa de cerámica polarizada, la placa cambia de forma; invierte la polaridad y vuelve a cambiar. Condúzcalo con un voltaje alterno a la frecuencia correcta y la placa vibra lo suficientemente rápido como para impulsar un sonido audible en el aire. Debido a que el zumbador piezoeléctrico no necesita bobina para permanecer energizado, su corriente de reposo es esencialmente la fuga de un capacitor, no el consumo constante de un devanado.

Cómo el efecto piezoeléctrico convierte el voltaje en sonido

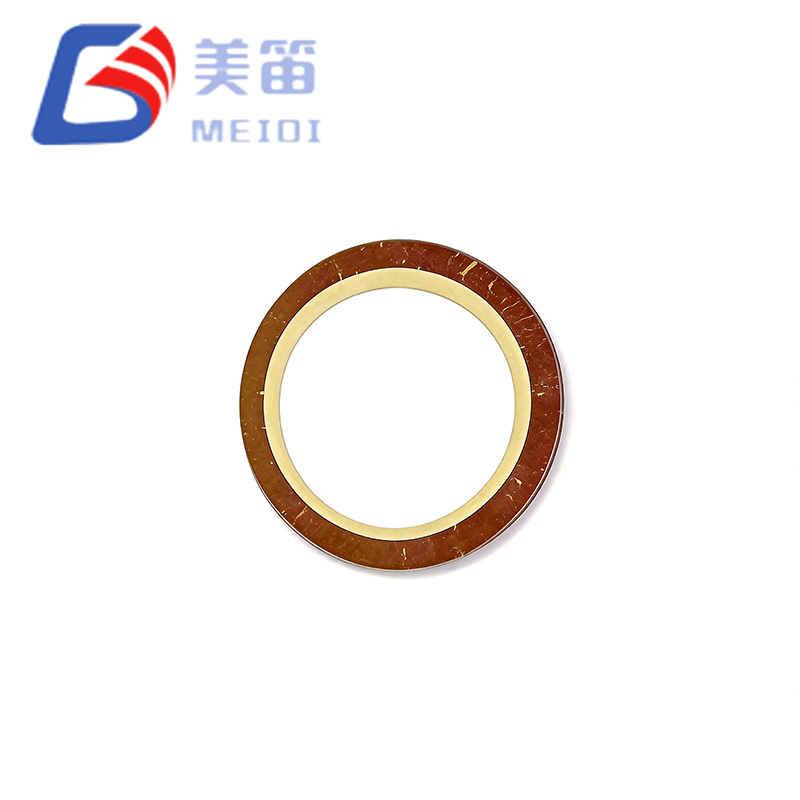

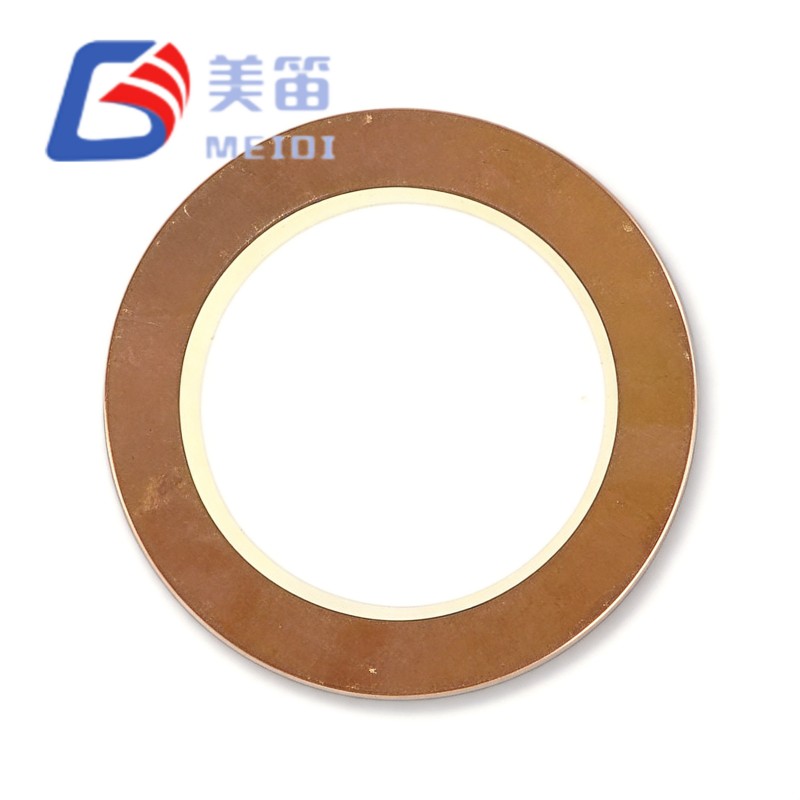

Dentro del zumbador piezoeléctrico, un delgado disco cerámico está adherido a una placa de metal. La aplicación de un voltaje alterno hace que la cerámica se expanda y contraiga en la dirección plana mientras la placa de metal resiste, por lo que el elemento adherido se dobla hacia arriba y hacia abajo. Esa flexión es la fuente del sonido. El elemento está sintonizado para que su resonancia mecánica llegue a la banda audible y la carcasa da forma a la salida en un tono utilizable. Por eso a un zumbador piezoeléctrico se le suele llamar generador de sonido cerámico: la cerámica en sí es la parte activa.

Componentes principales del timbre

Tres partes deciden cómo suena el zumbador piezoeléctrico y qué tan fácil es montarlo:

• Placa cerámica piezoeléctrica: el elemento activo que se dobla bajo tensión.
• Sustrato metálico: una placa de latón o acero inoxidable que establece la dirección de curvatura y la rigidez.
• Carcasa y terminales: protege el elemento y define la huella del cable o SMD.

El espesor y el diámetro de la cerámica, más la rigidez del sustrato metálico, determinan la frecuencia de resonancia y el nivel de presión sonora que puede alcanzar el zumbador. Un zumbador piezoeléctrico bien construido mantiene estos valores firmemente en lotes repetidos, lo que importa más que una única muestra perfecta cuando los pedidos aumentan.

Capacitancia e impedancia: por qué un zumbador piezoeléctrico casi no consume corriente

El hecho eléctrico más importante de un zumbador piezoeléctrico es que se comporta como un condensador. Un elemento típico muestra una capacitancia de unas pocas decenas de nanofaradios, por lo que en reposo casi no consume corriente. El circuito de excitación solo suministra corriente para cargar y descargar esa capacitancia a la frecuencia de operación. Es por eso que un zumbador piezoeléctrico puede hacer sonar una alarma desde una celda de moneda que dejaría sin alimento a un zumbador electromagnético en cuestión de horas. Para los diseños que funcionan con baterías, esta corriente cercana a cero es la razón por la que el zumbador piezoeléctrico es la opción predeterminada.

Zumbador piezoeléctrico activo versus pasivo

El zumbador piezoeléctrico se envía en dos estilos de accionamiento. Una versión activa o autónoma lleva un oscilador incorporado y emite un tono fijo en el momento en que se aplica energía. Una versión pasiva no tiene oscilador y depende de una onda cuadrada del controlador principal para establecer el tono y el patrón. La elección correcta depende de cuánto control de tono necesita el producto y de cuánto firmware quiere escribir el equipo. Un zumbador piezoeléctrico activo acorta el ciclo de diseño; uno pasivo permite que el producto reproduzca melodías personalizadas.

Zumbador piezoeléctrico versus zumbador electromagnético

Unzumbador electromagnéticoatrae una corriente más alta a un voltaje más bajo porque su bobina debe permanecer energizada, mientras que el zumbador piezoeléctrico casi no atrae corriente a un voltaje más alto porque es una carga capacitiva. El resultado práctico es claro: en un sensor de puerta que funciona con una pila de botón, un zumbador piezoeléctrico puede sonar durante un año, mientras que un zumbador electromagnético puede agotar la misma celda en días. La desventaja es la complejidad del accionamiento: el zumbador piezoeléctrico a menudo necesita un riel de voltaje más alto y un oscilador o controlador externo, mientras que el zumbador electromagnético funciona con un suministro lógico. Elija el zumbador piezoeléctrico cuando predomine la eficiencia energética; Elija el tipo electromagnético cuando un simple pitido de CC de bajo voltaje sea suficiente.

Características eléctricas clave que los compradores deben leer

Cuatro números deciden si el zumbador piezoeléctrico encaja en la placa. El voltaje nominal suele ser más alto que el de una pieza electromagnética, comúnmente de 3 V a 30 V, según el tamaño del elemento. Se debe verificar la capacitancia a voltaje nominal porque establece la corriente del variador y la fuerza requerida del variador. La frecuencia de resonancia define el tono y la corriente a voltaje nominal indica el presupuesto de energía. El comprador debería diseñar en el peor de los casos, no en la típica línea del catálogo, porque tanto el voltaje como la capacitancia mueven el nivel de presión sonora.

Frecuencia de resonancia y nivel de presión sonora

El nivel de presión sonora, o SPL, medido en dB a 10 cm, es el valor que el control de calidad y el servicio de campo verifican con mayor frecuencia. Un zumbador piezoeléctrico con una potencia de alrededor de 85 dB a 10 cm es lo suficientemente fuerte para la mayoría de los trabajos de alarma y notificación. Debido a que el SPL depende del voltaje del variador y la frecuencia de resonancia, el comprador debe confirmar la condición exacta de la prueba, no solo el número del titular. Un pequeño cambio en el voltaje del variador puede cambiar el SPL en varios dB, por lo que el punto de prueba debe coincidir con la aplicación real.

Empaquetado SMD y de orificio pasante

Para la producción pick-and-place, los zumbadores piezoeléctricos SMD reducen la inserción manual y aumentan la consistencia en volumen. Los estilos de orificio pasante y de cable siguen siendo adecuados para ensamblajes manuales o tableros que necesitan un alivio de tensión mecánico adicional. El estilo del cable debe coincidir con el proceso de fábrica para que el zumbador piezoeléctrico nunca se convierta en un cuello de botella cuando los pedidos pasan del prototipo a la producción en masa.

Circuito de accionamiento y forma de onda

Un zumbador piezoeléctrico activo solicita únicamente alimentación de CC y un oscilador incorporado hace el resto. Un zumbador piezoeléctrico pasivo necesita una onda cuadrada cuya frecuencia establece el tono, y el firmware del controlador posee el patrón de sonido. Debido a que el elemento es capacitivo, el controlador debe manejar la corriente de carga y descarga en lugar de una carga de CC constante. Los compradores deben confirmar que el microcontrolador existente puede prescindir del temporizador y los pines, o el ahorro en la pieza se perderá debido al trabajo del software.

Aplicaciones típicas del zumbador

Lista de verificación de selección antes de comprar

• Tensión nominal y rango de tensión de funcionamiento, y capacitancia a tensión nominal.
• Frecuencia de resonancia y su tolerancia, ya que el tono debe permanecer en la ventana acústica.
• Nivel de presión sonora (SPL) en dB a 10 cm bajo un voltaje y distancia establecidos.
• Estilo de cable: SMD, orificio pasante o cable, adaptado al conjunto.
• A diferencia del tipo electromagnético definido por la impedancia de la bobina, el zumbador piezoeléctrico se define por la capacitancia, por lo que el circuito de accionamiento debe coincidir.
• Temperatura de funcionamiento y estado de cumplimiento de RoHS o CE con documentos.

Puntos Comunes de Inspección y Control de Calidad

En la inspección entrante, se verifica la frecuencia de resonancia, la capacitancia y el SPL del zumbador piezoeléctrico con la tolerancia acordada, porque estos tres números deciden lo que escucha el usuario final. Un zumbador estable mantiene el mismo comportamiento de sonido en los lotes repetidos, por lo que la consistencia del lote de fábrica es más importante que una única muestra perfecta extraída de un lote de demostración.

Por qué el zumbador piezoeléctrico gana en productos que funcionan con baterías

El zumbador piezoeléctrico mantiene su lugar en los diseños portátiles porque es económico, resistente y sorprendentemente eficiente. Mientras que un zumbador electromagnético drenaría una celda para mantener un tono, el zumbador piezoeléctrico sorbe microamperios entre pitidos y solo extrae durante la breve carga y descarga de su cerámica. Para productos que deben hacer sonar una alarma durante meses en una celda de botón, el zumbador piezoeléctrico no es sólo la opción eficiente, sino que a menudo es la única opción que cumple con el presupuesto de la batería.

Cómo probar el timbre en el banco

Una comprobación rápida en banco utiliza una fuente de alimentación regulada ajustada a la tensión nominal, un sonómetro a 10 cm y un contador de frecuencia en la salida. Para un zumbador piezoeléctrico pasivo, un generador de funciones suministra la onda cuadrada. El registro de SPL, capacitancia y frecuencia de resonancia para algunas muestras construye la línea base de inspección entrante y muestra si el lote de zumbadores es estable antes de llegar a la línea.

Cómo elegir la fábrica de zumbadores adecuada

Cuando un comprador compara ofertas de más de una fábrica de timbres, la cotización más baja rara vez es la más segura. Un proveedor capacitado documenta el voltaje nominal, la capacitancia, el SPL y la frecuencia de resonancia para cada modelo, envía archivos RoHS y CE sin ser perseguidos y puede mostrar datos de consistencia de lotes repetidos a pedido. Para los programas de OEM y distribuidores, el soporte de muestras, el etiquetado personalizado y los plazos de entrega estables indican si la fábrica está construida para un suministro a largo plazo en lugar de pedidos únicos.

Calidad, cumplimiento y suministro

La documentación RoHS y CE debe viajar con el zumbador piezoeléctrico. Para programas OEM, pregunte sobre la consistencia de los lotes, la estabilidad del tiempo de entrega y si la fábrica puede admitir etiquetas, empaques o configuraciones de pines personalizados para el timbre. Un proveedor que trata el cumplimiento como un incumplimiento, no como un favor, salva al comprador de problemas de aduanas y auditorías posteriores.

Preguntas frecuentes

P: ¿Es lo mismo un zumbador piezoeléctrico que un zumbador piezoeléctrico?
R: Sí. Piezo buzzer es simplemente el nombre más corto del mismo dispositivo piezoeléctrico cerámico.

P: ¿Por qué consume menos corriente que un zumbador electromagnético?
R: El elemento cerámico es un capacitor, por lo que solo consume corriente para cargar y descargar a la frecuencia del variador, no para permanecer energizado como una bobina.

P: ¿Debo elegir activa o pasiva para una alarma de batería?
R: Cualquiera de los dos funciona; un zumbador piezoeléctrico activo es más sencillo de manejar, mientras que uno pasivo ofrece un control de tono personalizado si el firmware lo permite.

P: ¿Los timbres Meidi se envían con documentos de cumplimiento?
R: Sí. Los productos Meidi están respaldados por documentación relacionada con RoHS y CE, y la fábrica puede proporcionar muestras y soporte de exportación para proyectos de distribuidores y OEM calificados.

Recordatorio de adquisiciones

Elija el zumbador piezoeléctrico según la aplicación y el presupuesto de energía en lugar del precio unitario más bajo, porque el estilo de unidad incorrecto puede agregar un ciclo de firmware y una nueva muestra que cuesta más que la pieza en sí. Cuando la prioridad es la eficiencia energética, el zumbador piezoeléctrico generalmente amortiza su pequeña prima en duración de la batería y confiabilidad en el campo.
