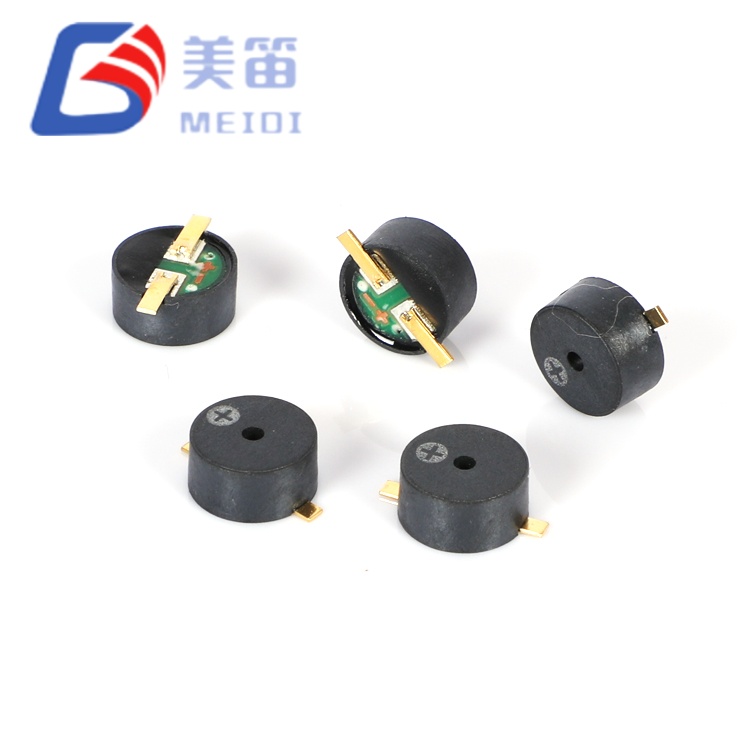

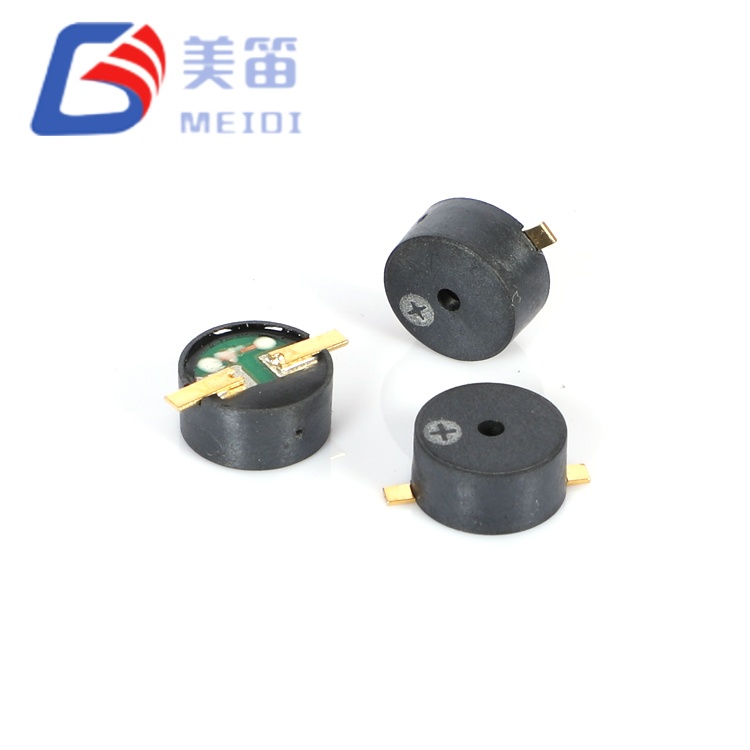

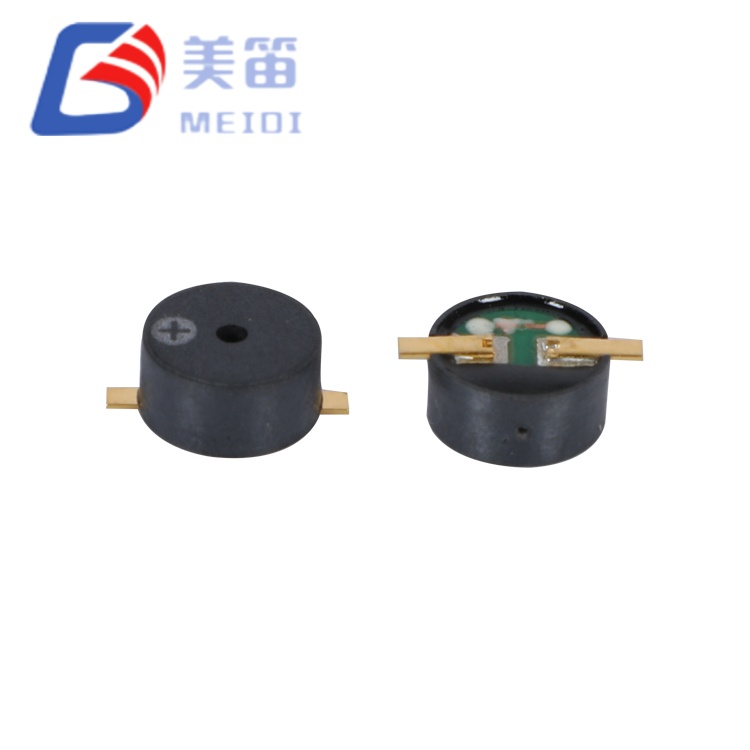

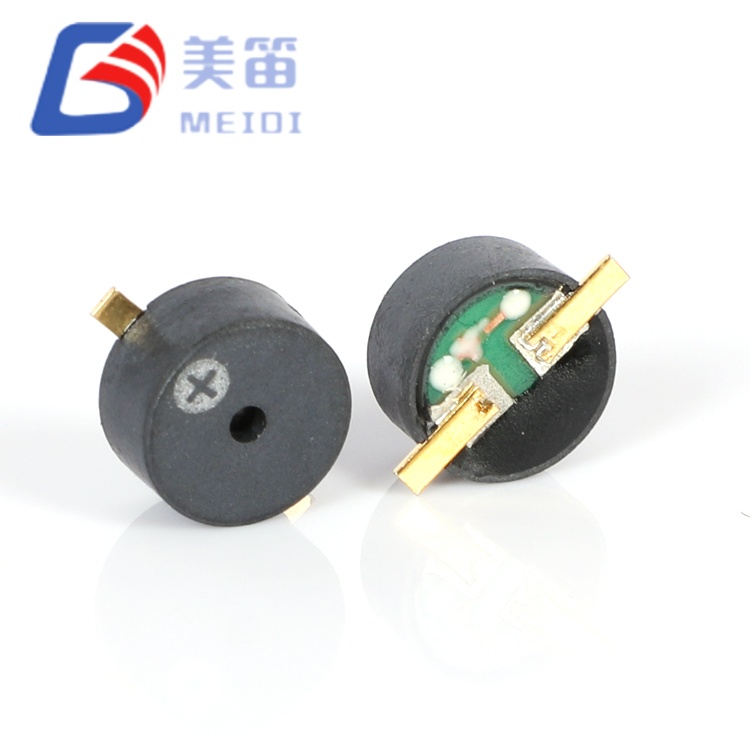

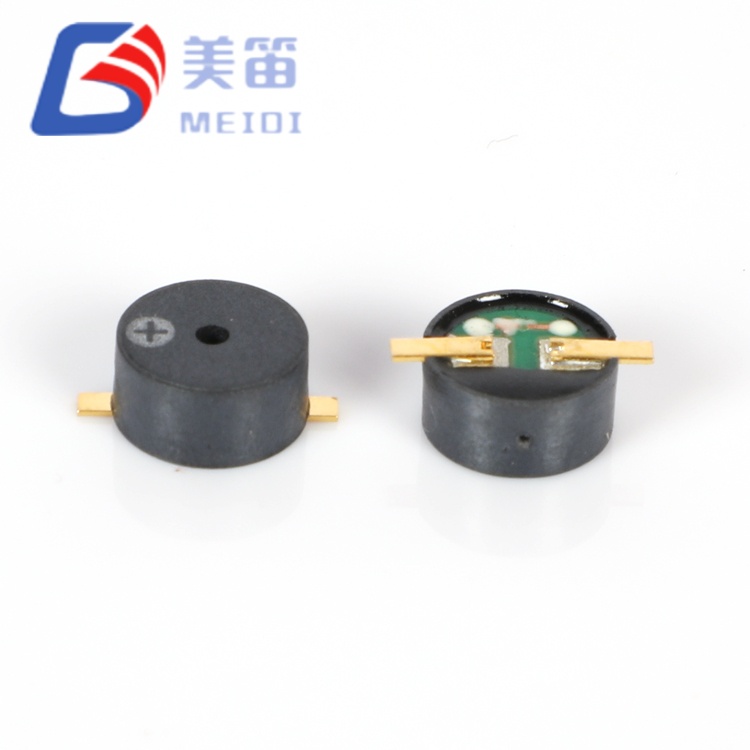

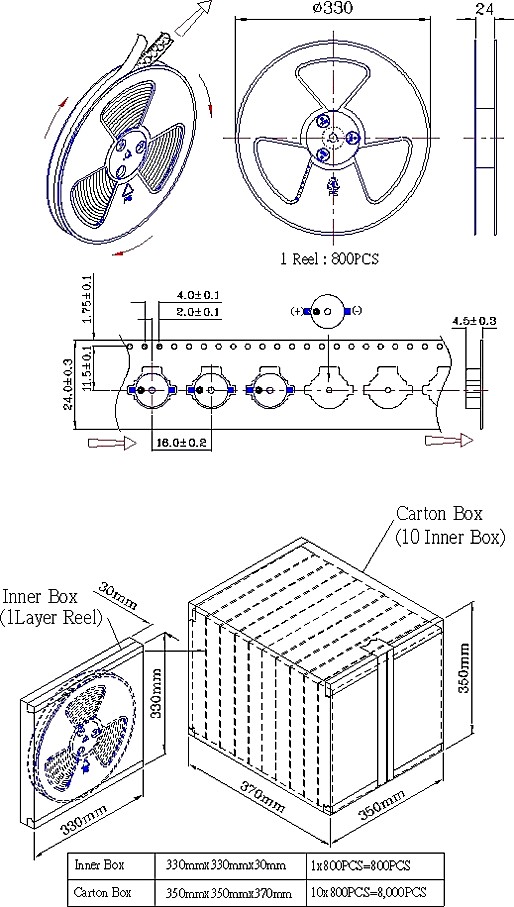

La familia de zumbadores pasivos magnéticos SMD de 9 × 4,5 mm reúne tres zumbadores pasivos electromagnéticos en un encapsulado SMD circular de 9,0 mm con una altura de cavidad de 4,5 mm, el más profundo en el rango de 9 mm de MEIDI. Dos resistencias de bobina estándar cubren rieles de 3,6 V y 5 V, mientras que una variante del F‑16R agrega un anillo de cobre al circuito magnético para una mayor eficiencia acústica en el mismo nivel de conducción. La resonancia común de 2700 Hz elimina el ruido de la maquinaria de baja frecuencia y la carcasa LCP negra es compatible con la soldadura por reflujo sin plomo.
Diámetro circular de 9,0 mm con perfil de 4,5 mm: la cavidad más alta de la serie de 9,0 mm para una máxima eficiencia de resonancia de baja frecuencia
Configuración triple: modelos estándar de impedancia dual (16 Ω / 32 Ω) más una variante mejorada con anillo de cobre (F-16R) para una densidad de flujo magnético elevada
Resonancia de baja frecuencia de 2700 ± 300 Hz: penetración superior del ruido ambiental en comparación con alternativas de 4 kHz
16R: clasificación de 3,6 V, rango de 2,5 a 4,5 V, ≤80 mA; 32R: clasificación de 5 V, rango de 4,5 a 6,5 V, ≤80 mA; F-16R: circuito magnético mejorado con anillo de cobre
Envoltura térmica ampliada: -30 °C a +70 °C en funcionamiento, -40 °C a +85 °C en almacenamiento
Carcasa LCP negra compatible con reflujo: nominal para temperatura máxima de 255 ± 5 °C, hasta 3 pasadas
Altura máxima de la cavidad en la serie de 9,0 mm: el perfil de 4,5 mm proporciona un mayor volumen de resonancia interna que las alternativas de menor altura, lo que admite una salida acústica eficiente de 2,7 kHz.
Flexibilidad de configuración triple: variantes estándar de 16 Ω y 32 Ω para la selección de arquitectura de voltaje, además del modelo mejorado con anillo de cobre F-16R para aplicaciones que exigen la máxima salida acústica con un espacio idéntico.
Mejora magnética del anillo de cobre (F-16R): un anillo de cortocircuito de cobre en el circuito magnético mejora la salida acústica en condiciones de conducción equivalentes al reducir las pérdidas por corrientes parásitas.
Penetración de ruido de baja frecuencia: el centro resonante de 2700 Hz apunta a la banda de 2 a 3 kHz donde la densidad espectral del ruido ambiental industrial disminuye, mejorando la perceptibilidad de alerta en entornos de vehículos y maquinaria pesada.
Emparejamiento de impedancia de voltaje optimizado: 16R para sistemas lógicos/de iones de litio de 3,6 V con consumo ≤80 mA; 32R para buses industriales/automotrices de 5 V con consumo ≤80 mA; F-16R mantiene una impedancia de 16 Ω con un circuito magnético mejorado para una salida superior a una potencia equivalente.
Almacenamiento prolongado en climas fríos: la clasificación de almacenamiento a -40 °C admite logística ártica, equipos de gran altitud y maquinaria almacenada en invierno sin degradación paramétrica.
| Parámetro | MLT-9045-16R | MLT-9045-32R | MLT-9045F-16R |
| Tipo de producto | Zumbador pasivo SMD electromagnético | Zumbador pasivo SMD electromagnético | Zumbador pasivo SMD electromagnético |
| Tensión nominal | 3,6 V (operativo) | 5,0 V (operativo) | 3,6 V (operativo) |
| Voltaje de funcionamiento | 2,5 – 4,5 V (abierto) | 4,5 – 6,5 V (abierto) | 2,5 – 4,5 V (abierto) |

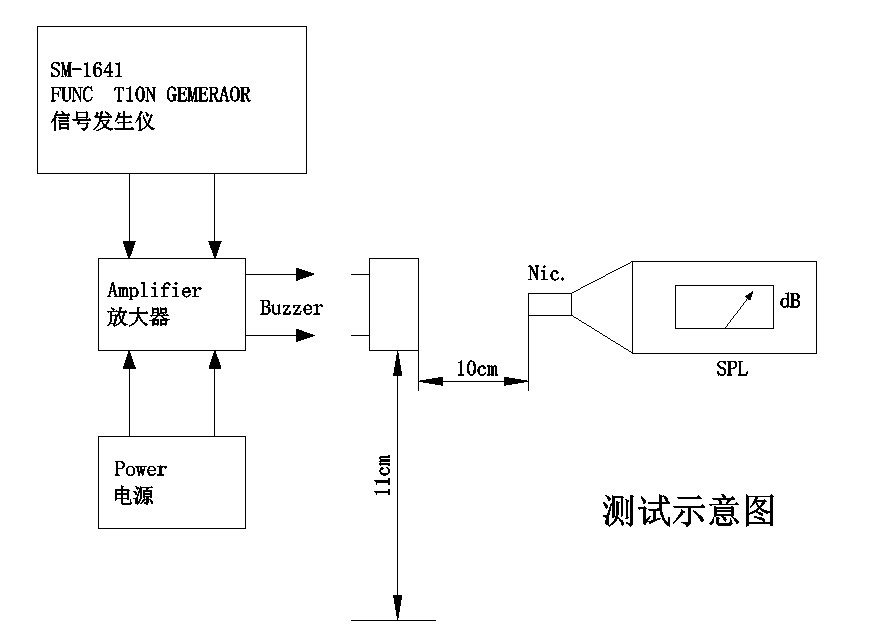

| Salida de sonido a 10 cm | ≥ 85dB | ≥ 85dB | ≥ 85 dB (mejorado) |
| Corriente de funcionamiento | ≤ 80mA | ≤ 80mA | ≤ 100 mA |
| Frecuencia resonante | 2700 ± 300 Hz | 2700 ± 300 Hz | 2700 ± 300 Hz |
| Resistencia de la bobina | 16 ± 3 Ω | 32 ± 3 Ω | 16 ± 3 Ω |
| Temperatura de funcionamiento | -30°C ~ +70°C | -30°C ~ +70°C | -30°C ~ +70°C |
| Temperatura de almacenamiento | -40°C ~ +85°C | -40°C ~ +85°C | -40°C ~ +85°C |

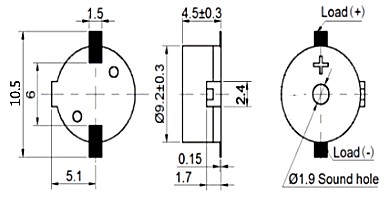

| Dimensiones (Diámetro × Alto) | 9,0 × 4,5 mm | 9,0 × 4,5 mm | 9,0 × 4,5 mm |
| Peso | 0,8 gramos | 0,8 gramos | 0,8 gramos |
| Material de la carcasa | LCP negro | LCP negro | LCP negro |
| Mejora magnética | Estándar | Estándar | Anillo de cobre |
| Método de soldadura (recomendado) | Reflujo: 255 ± 5 °C, 3 s; Precalentar 180 °C, 40–70 s | Reflujo: 255 ± 5 °C, 3 s; Precalentar 180 °C, 40–70 s | Reflujo: 255 ± 5 °C, 3 s; Precalentar 180 °C, 40–70 s |
El zumbador pasivo magnético SMD de 9 × 4,5 mm representa la cúspide acústica de la cartera de zumbadores SMD circulares de 9,0 mm de MEIDI. El perfil de 4,5 mm, el más alto de la serie, ofrece un 80 % más de volumen de resonancia interna que el MLT-9025 de 2,5 mm y un 12,5 % más que el MLT-8540 de 4,0 mm, lo que se traduce en una eficiencia superior de baja frecuencia y generación de presión sonora a 2700 Hz.
La arquitectura de triple configuración aborda tres escenarios de adquisiciones distintos. El MLT-9045-16R (16 ± 3 Ω, 2,5–4,5 V) sirve para diseños basados en lógica de 3,3 V y alimentados por batería donde se prioriza la viabilidad de la unidad GPIO directa. El MLT-9045-32R (32 ± 3 Ω, 4,5–6,5 V) apunta a buses de accesorios automotrices de 5 V y salidas de PLC industriales donde un voltaje de riel más alto reduce la EMI inducida por corriente y las pérdidas de conductores. El MLT-9045F-16R introduce una mejora magnética de anillo de cobre: un anillo de cortocircuito conductor integrado en el circuito magnético que suprime las pérdidas por corrientes parásitas en la pieza polar, aumentando la densidad de flujo magnético efectiva en el entrehierro sin aumentar las vueltas o la resistencia de la bobina.
La variante F-16R proporciona una salida acústica mejorada en comparación con el 16R estándar con voltajes y corrientes equivalentes, debido a la eficiencia mejorada del circuito magnético. Para aplicaciones donde cada decibelio importa, como sistemas de evacuación de emergencia, prevención de colisiones de maquinaria pesada o alertas de seguridad marítima, el F-16R proporciona una ruta de actualización sin revisar la arquitectura de voltaje o el diseño de PCB.
La masa de 0,8 g proporciona estabilidad mecánica en condiciones de vibración y choque. Esta estabilidad es fundamental en equipos de minería, cosechadoras agrícolas y chasis de vehículos comerciales donde la vibración sostenida degradaría la consistencia de la salida en transductores más livianos. La huella circular simplifica el modelado acústico del recinto en comparación con las alternativas cuadradas, con patrones de radiación de sonido radiales predecibles que facilitan el diseño de rejillas y puertos. Solicite muestras de las tres variantes para evaluar la compatibilidad de voltaje y los beneficios de mejora magnética en su entorno acústico objetivo.
MEIDI aplica protocolos de confiabilidad uniformes en toda la producción de la serie MLT. Todas las variantes del MLT-9045 se someten a una verificación de tensión idéntica:
Evaluación de resistencia climática: almacenamiento a alta temperatura de 48 horas a +80 ± 2 °C, almacenamiento a baja temperatura de 48 horas a -30 ± 2 °C y choque térmico de 5 ciclos (-30 °C ↔ +80 °C, permanencia de 30 minutos por extremo)
Validación de tensión mecánica: vibración sinusoidal (10–55 Hz, amplitud de 1,0 mm, ejes XYZ, 0,5 horas acumuladas) y caída libre de 75 cm sobre madera dura de 10 mm (3 impactos)
Verificación de la resistencia a la humedad: exposición de 48 horas a 50 ± 5 °C / 90–95 % de humedad relativa, seguida de recuperación ambiental de 2 horas y caracterización eléctrica completa
Confirmación de la integridad de la soldadura: resistencia al calor de la soldadura a 250 ± 5 °C durante 10 ± 0,5 segundos (espacio libre entre el cuerpo y la soldadura de 2,0 mm), además de cumplimiento total del perfil de reflujo
Estas pruebas se llevan a cabo en el propio laboratorio de confiabilidad de MEIDI, que respalda el desarrollo y la validación de todos los componentes acústicos producidos desde 2011. La fábrica en Jiangsu, China, opera bajo un sistema de calidad certificado ISO 9001 e integra moldeado LCP interno, bobinado automatizado de bobinas y líneas de ensamblaje SMD. Esta integración vertical permite un control estrecho de toda la cadena de fabricación, desde la inspección de la materia prima hasta las pruebas acústicas finales.
Los resultados de las pruebas por lotes de muestra demuestran una coherencia excepcional en todas las configuraciones:
| Variante | Rango SPL (dB) | Rango de corriente (mA) | Frecuencia (Hz) | Impedancia (Ω) |
| MLT-9045-16R | 97,5–99,4 | 68,3–71,2 | 2700 (todas las muestras) | 15,2–16,9 |
| MLT-9045-32R | 97,5–99,7 | 61,7–64,8 | 2700 (todas las muestras) | 30,4–32,1 |
| MLT-9045F-16R | 97,5–99,4 | 68,3–71,2 | 2700 (todas las muestras) | 15,2–16,9 |
Todos los parámetros estrechamente agrupados dentro de las ventanas de especificaciones. Informes de pruebas de lotes individuales disponibles a pedido.
Sistemas de alarma para la industria pesada: alertas de parada de emergencia, movimiento de grúas y sobrecarga de prensas en acerías, fundiciones y plantas de forja donde el ruido ambiental supera los 90 dB y la penetración de baja frecuencia es crítica
Cabina y chasis de vehículos comerciales: advertencias de cinturones de seguridad, alertas de puertas entreabiertas y tonos de proximidad inversa en camiones pesados, autobuses y equipos de construcción con subsistemas regulados de 24 V a 5 V.
Operaciones de minería y túneles: detección de gas, fallas de ventilación y alarmas de evacuación en espacios subterráneos confinados con alta reverberación e interferencia de maquinaria.
Equipos de cubierta marina y sala de máquinas: funcionamiento del cabrestante, bomba de achique y alertas de extinción de incendios en entornos marítimos de alta humedad y alta vibración.
Maquinaria de procesamiento agrícola: alertas de bloqueo del secador de granos, nivel de silo y cosechadora en condiciones exteriores cargadas de polvo con ruido de fondo significativo
Megafonía y transmisión de emergencia: notificación audible de respaldo en sistemas de megafonía, intercomunicadores escolares y redes de evacuación de edificios que requieren una consistencia tonal confiable
1. ¿Cuál es la diferencia entre MLT-9045-16R y MLT-9045F-16R?
Ambos comparten parámetros eléctricos idénticos (16 ± 3 Ω, 2,5-4,5 V, ≤100 mA) y dimensiones mecánicas (9,0 × 4,5 mm). El F-16R incorpora un anillo de cortocircuito de cobre en el circuito magnético para mejorar la salida acústica con una potencia de accionamiento equivalente. El F-16R se recomienda para aplicaciones donde la máxima salida acústica es crítica y la modesta prima de costo se justifica por los requisitos de rendimiento.
2. ¿Cómo se compara el MLT-9045 de 4,5 mm con el MLT-8540 de 4,0 mm y el MLT-9025 de 2,5 mm?
La altura de 4,5 mm del MLT-9045 ofrece un mayor volumen de resonancia interna en comparación con alternativas de perfil más bajo en la misma serie de diámetro, lo que admite eficiencia de baja frecuencia y salida acústica a 2700 Hz. La desventaja es el espacio libre en el eje z: el perfil de 4,5 mm requiere más espacio vertical que las alternativas más delgadas. Seleccione el MLT-9025 para gabinetes ultradelgados, el MLT-8540 para un espacio libre equilibrado y el MLT-9045 para un rendimiento acústico máximo donde la altura no está limitada.
3. ¿Qué circuito de accionamiento se recomienda para cada variante?

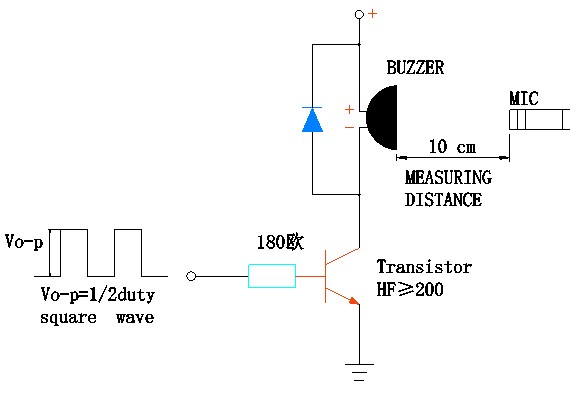

El 16R y el F-16R a 3,6 V consumen ≤100 mA y se pueden controlar directamente desde pines GPIO de MCU capaces (verifique la clasificación de corriente del pin ≥100 mA) o mediante un simple interruptor de transistor NPN con una resistencia base de 180 Ω. El 32R a 5 V consume ≤80 mA pero requiere una etapa de controlador de lógica de 3,3 V; A partir de una lógica de 5 V, una resistencia base de 330 Ω con un transistor de uso general (HF ≥ 200) proporciona una conducción adecuada. Es obligatorio un diodo de retorno a través de la bobina para todas las variantes para proteger contra el retroceso inductivo.
4. ¿Puede el MLT-9045 reemplazar los zumbadores magnéticos de orificio pasante en diseños existentes?
Sí, con revisión del diseño de PCB desde orificio pasante hasta pads SMD. La huella circular de 9,0 mm ocupa menos área de tablero que los típicos zumbadores con orificio pasante de 12 mm, al tiempo que elimina los orificios perforados y la inserción manual. La salida acústica (≥85 dB, con datos empíricos que muestran entre 97 y 99 dB) supera sustancialmente muchos equivalentes de orificios pasantes de 12 mm. La principal consideración de diseño es la migración del circuito de control: los zumbadores de orificio pasante a menudo funcionan a 12 V con osciladores internos, mientras que el MLT-9045 requiere excitación externa de 2,7 kHz a 3,6 V o 5 V. Una salida PWM de un microcontrolador o un oscilador simple reemplaza el accionamiento autooscilante.
5. ¿Hay mejoras magnéticas personalizadas o valores de impedancia disponibles para los programas OEM?
Sí. MEIDI admite la personalización OEM/ODM, incluidas geometrías alternativas de anillos de cobre para sintonización de frecuencia específica, valores de impedancia intermedia (20–24 Ω para arquitecturas de voltaje dividido), frecuencias resonantes modificadas (rango de 2,0–3,5 kHz), colores de carcasa alternativos para identificación visual y empaques de cinta y carrete personalizados. Se aplican cantidades mínimas de pedido y plazos de entrega. Póngase en contacto con nuestro equipo de ventas para analizar requisitos específicos y solicitar una cotización para configuraciones personalizadas.
Comuníquese con MEIDI para obtener cotizaciones competitivas, muestras de ingeniería gratuitas de las tres variantes de MLT-9045 y soporte OEM/ODM dedicado. Nuestro equipo de aplicaciones puede ayudar con la evaluación de circuitos magnéticos de anillos de cobre, la optimización del circuito de accionamiento de 3,3 V/5 V y la integración acústica para perfiles de gabinetes industriales y de vehículos pesados.
