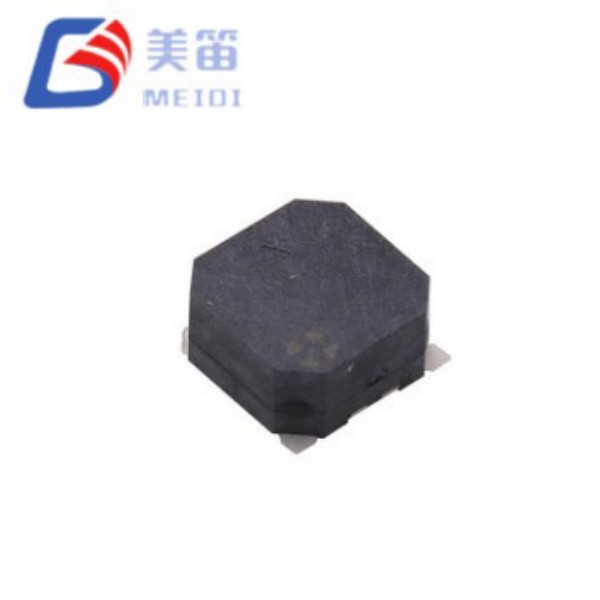

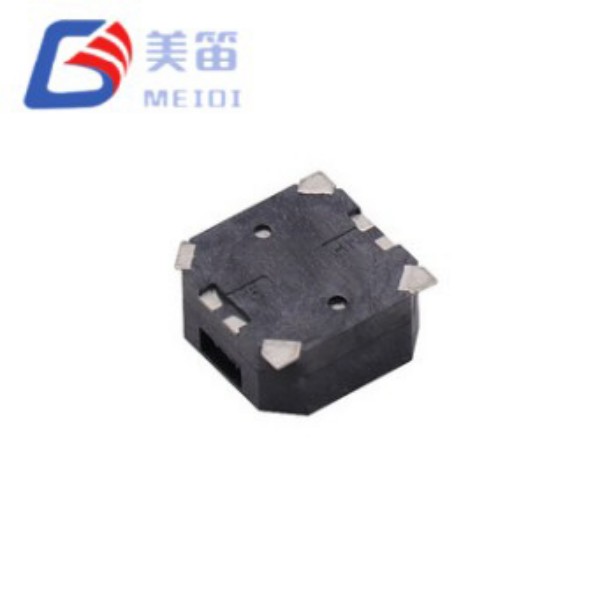

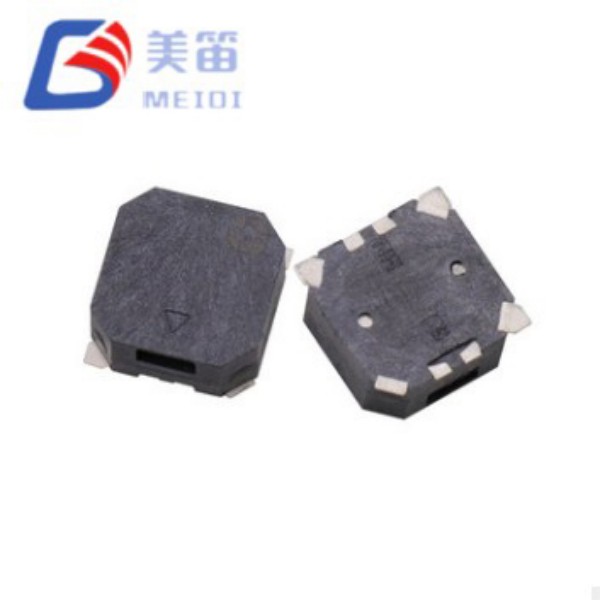

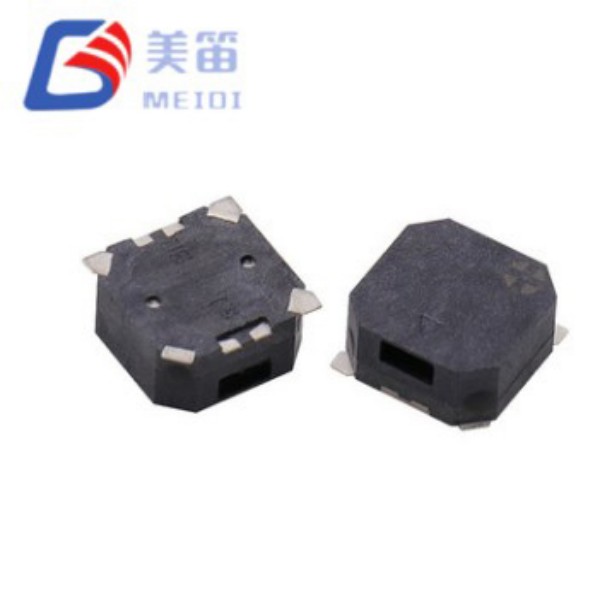

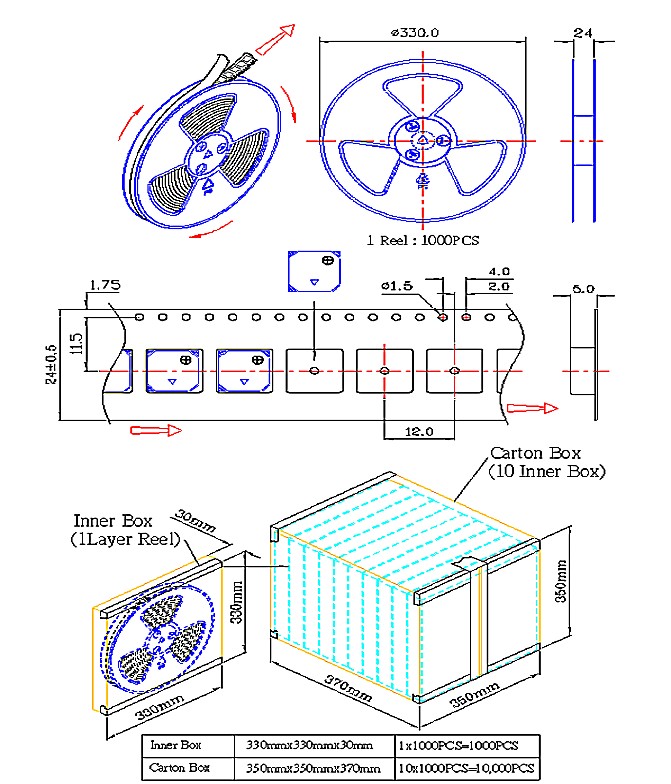

La serie MLT‑8540 consta de dos zumbadores pasivos electromagnéticos que comparten un espacio SMD idéntico de 8,5 × 8,5 × 4,0 mm, diferenciados por la impedancia de la bobina y la tensión nominal: la variante de 16 Ω (MLT‑8540‑16R) para sistemas de 2,5 a 4,5 V y la variante de 32 Ω (MLT‑8540‑32R) para buses de 4,5 a 6,5 V. Esta plataforma mecánica unificada permite a los ingenieros evaluar ambas arquitecturas de unidades sin cambios en el diseño de PCB, simplificando la creación de prototipos y el escalado de plataformas entre familias de productos con diferentes voltajes de suministro.
Fabricadas en las instalaciones de MEIDI en Jiangsu, con certificación ISO-9001, ambas variantes cuentan con una altura de cavidad interna de 4,0 mm (la más alta en la clase de huella de 8,5 mm), optimizando la resonancia de Helmholtz a 2700 Hz para mejorar la penetración de baja frecuencia. La verificación del lote de muestras confirma valores de SPL que oscilan entre 91,2 dB y 99,3 dB, superando sustancialmente el mínimo de 85 dB. La carcasa LCP negra admite reflujo sin plomo a 255 °C y funciona de -30 °C a +70 °C, con capacidad de almacenamiento de -40 °C a +85 °C.
El zumbador pasivo magnético SMD de 8,5*8,5*4 mm presenta una estrategia de adquisición eficiente que rara vez está disponible en las carteras de zumbadores SMD. En lugar de obligar a los ingenieros a seleccionar una única impedancia y aceptar cualquier rango de voltaje que implique, esta serie proporciona dos configuraciones eléctricas validadas a partir de una base mecánica. Este enfoque ofrece tres ventajas prácticas:
Flexibilidad de creación de prototipos: durante el desarrollo inicial, los equipos pueden evaluar variantes de 16 Ω y 32 Ω en diseños de PCB idénticos sin revisar la geometría de las almohadillas, las zonas de exclusión o los modelos acústicos del gabinete. La altura de 4,0 mm y la huella de 8,5 mm se mantienen constantes; sólo cambian el circuito de accionamiento y la línea de detalle de la lista de materiales.
Escalabilidad de la plataforma: una familia de productos que abarca unidades portátiles alimentadas por USB de 3,3 V y módulos instalados en vehículos de 5 V puede compartir un único modelo mecánico de timbre, simplificando la gestión de la cadena de suministro, reduciendo la proliferación de SKU y consolidando los esfuerzos de calificación de confiabilidad.
Eficiencia de voltaje optimizada: la variante de 16 Ω consume ≤100 mA a 3,6 V, adecuada para diseños con limitaciones de batería; la variante de 32 Ω consume ≤80 mA a 5 V, lo que reduce las pérdidas I²R en cables largos y minimiza el estrés térmico en los transistores del controlador en gabinetes sellados. Ambos logran una salida acústica comparable a través de una geometría idéntica de diafragma y cavidad: la diferencia de impedancia es una optimización a nivel del sistema, no un compromiso acústico.
Plataforma unificada de impedancia dual: opciones de 16 Ω y 32 Ω desde una carcasa idéntica de 8,5 × 8,5 × 4,0 mm, lo que elimina el rediseño mecánico al evaluar las arquitecturas de voltaje del variador.
Altura máxima de la cavidad SMT: el volumen interno de 4,0 mm optimiza la eficiencia de resonancia de Helmholtz a 2,7 kHz, ofreciendo un SPL más alto que las alternativas de 3,0 mm de igual tamaño.
Salida medida 91,2–99,3 dB: el rendimiento empírico supera significativamente la especificación ≥85 dB, lo que proporciona un margen acústico sustancial para entornos ruidosos.
Emparejamiento de impedancia de voltaje optimizado: 16 Ω para sistemas lógicos/de iones de litio de 3,6 V con consumo ≤100 mA; 32Ω para buses industriales/automotrices de 5 V con consumo ≤80 mA
Rango operativo ampliado de -30 °C a +70 °C: supera los límites estándar de consumo y admite implementaciones en exteriores expuestas al sol y con arranque en frío
Carcasa LCP negra con compatibilidad de reflujo: resiste picos de reflujo sin plomo de 255 ± 5 °C y mantiene la estabilidad dimensional en toda la envoltura térmica
| Parámetro | MLT‑8540‑16R | MLT‑8540‑32R |
| Tipo de producto | Zumbador pasivo SMD electromagnético | Zumbador pasivo SMD electromagnético |
| Tensión nominal | 3,6 V (abierto) | 5,0 V (abierto) |
| Voltaje de funcionamiento | 2,5 – 4,5 V (abierto) | 4,5 – 6,5 V (abierto) |
| Salida de sonido a 10 cm | ≥ 85dB | ≥ 85dB |
| Corriente de funcionamiento | ≤ 100 mA | ≤ 80mA |
| Frecuencia resonante | 2700 ± 300 Hz | 2700 ± 300 Hz |
| Resistencia de la bobina | 16 ± 3 Ω | 32 ± 3 Ω |
| Temperatura de funcionamiento | -30°C ~ +70°C | -30°C ~ +70°C |
| Temperatura de almacenamiento | -40°C ~ +85°C | -40°C ~ +85°C |
| Dimensiones (largo × ancho × alto) | 8,5 × 8,5 × 4,0 mm | 8,5 × 8,5 × 4,0 mm |
| Peso | 0,5 gramos | 0,5 gramos |
| Material de la carcasa | LCP negro | LCP negro |
| Método de soldadura (recomendado) | Reflujo: 255 ± 5 °C, 3 s; Precalentar 180 °C, 40–70 s | Reflujo: 255 ± 5 °C, 3 s; Precalentar 180 °C, 40–70 s |
La altura de la cavidad extendida y la resonancia de baja frecuencia hacen que la serie MLT‑8540 sea particularmente efectiva en entornos donde el ruido ambiental enmascara alertas de mayor frecuencia. Las instalaciones típicas incluyen:
Paneles de automatización industrial: anuncio de fallas y tonos de finalización de procesos en plantas de fábrica con ruido continuo de maquinaria
Seguridad de edificios comerciales: alertas de intrusión y retroalimentación de control de acceso en vestíbulos, pasillos y estructuras de estacionamiento.
Sistemas de advertencia interior del vehículo: recordatorios de cinturones de seguridad, timbres de estado de puertas y alertas al conductor en arquitecturas eléctricas de 12 V/24 V.
Equipos de telecomunicaciones para exteriores: tonos de estado e indicadores de fallas en gabinetes expuestos a la intemperie y gabinetes montados en postes
Consolas de navegación marina: alertas audibles en equipos de puentes y paneles interiores con ventilación limitada y alta humedad.
Monitoreo de almacenamiento refrigerado: advertencias de umbral de temperatura en entornos de almacén y logística de cadena de frío

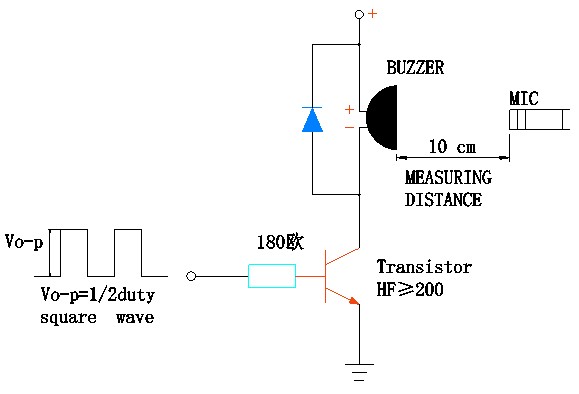

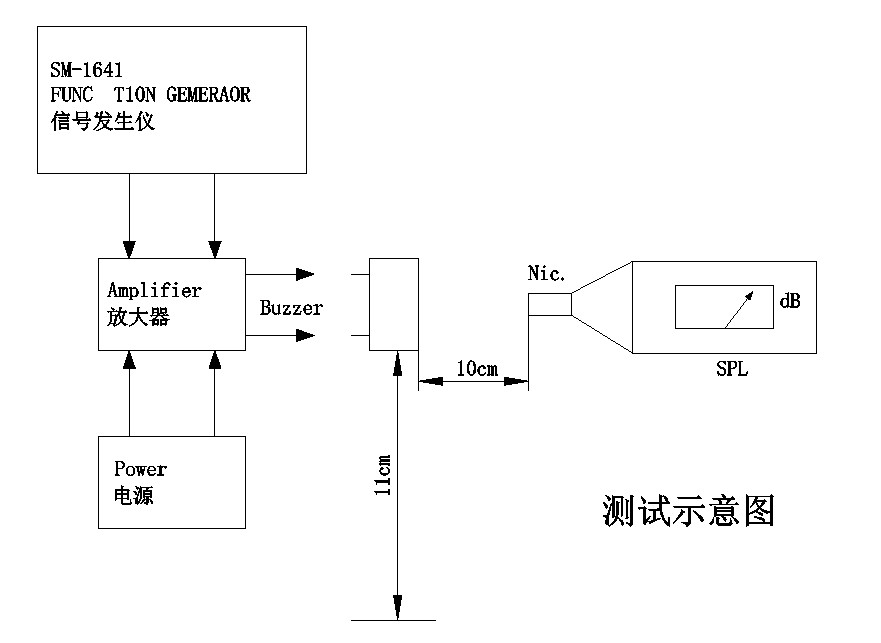

Las pruebas de producción (n=10 por variante) en condiciones estándar (onda cuadrada a voltaje nominal, frecuencia resonante, ciclo de trabajo del 50 %, medición en campo libre de 10 cm) confirman las siguientes distribuciones:
| Variante | Rango SPL (dB) | Rango de corriente (mA) | Frecuencia (Hz) | Impedancia (Ω) |
| MLT‑8540‑16R | 94,5–99,3 | 69,1–72,9 | 2700 (todas las muestras) | 15,8–17,1 |
| MLT‑8540‑32R | 91,2–95,1 | 60,0–62,5 | 2700 (todas las muestras) | 30,4–32,1 |
La variante de 16 Ω logra un SPL máximo más alto (99,3 dB) debido a una mayor entrega de corriente a su voltaje nominal. La variante de 32 Ω ofrece un SPL ligeramente más bajo pero con un consumo de corriente reducido, lo que la hace más eficiente para sistemas de 5 V. Ambas variantes muestran una desviación de frecuencia cero en todas las muestras: las 20 unidades medidas exactamente a 2700 Hz, lo que indica un control de fabricación excepcional. El margen de SPL por encima de la especificación de 85 dB oscila entre 6,2 dB y 14,3 dB, lo que proporciona un margen sustancial para la atenuación a nivel del sistema.
MEIDI fabrica ambas variantes de MLT‑8540 en líneas de montaje SMD dedicadas con bobinado, soldadura y calibración acústica automatizados. Nuestras instalaciones de Jiangsu mantienen la certificación ISO 9001:2015, con control estadístico del proceso aplicado en cada etapa de producción.
Cada lote de producción se somete a pruebas de calificación uniformes:
Caracterización eléctrica: verificación del 100 % de la resistencia de la bobina, la corriente de funcionamiento y la frecuencia de resonancia
Validación acústica: el muestreo estadístico confirma SPL ≥85 dB; Los resultados medidos superan consistentemente los 91 dB.
Resistencia ambiental: almacenamiento a alta temperatura durante 48 horas a +80 °C, almacenamiento a baja temperatura durante 48 horas a -30 °C y choque térmico de 5 ciclos (-30 °C ↔ +80 °C)
Estrés mecánico: vibración sinusoidal (10–55 Hz, amplitud de 1,0 mm, ejes XYZ, 0,5 horas en total) y caída libre de 75 cm sobre madera dura de 10 mm (3 impactos)
Resistencia a la humedad: 48 horas a 50 °C/95 % HR con recuperación de 2 horas y caracterización eléctrica
Resistencia al calor de soldadura: 250 °C durante 10 segundos con un espacio entre el cuerpo y la soldadura de 2,0 mm, además de cumplir con el perfil de reflujo
La documentación de conformidad RoHS y REACH está disponible. Los códigos de identificación de lotes brindan una trazabilidad completa hasta la fecha de producción, los resultados de las pruebas y los certificados de materia prima.
P1: ¿Cómo elijo entre las variantes de 16 Ω y 32 Ω para mi sistema?
La selección depende del voltaje de suministro disponible y del presupuesto actual. La variante de 16 Ω (2,5–4,5 V) está optimizada para diseños con lógica de 3,3 V, Li-ion de celda única (3,0–4,2 V) y alimentación USB donde la unidad GPIO MCU directa puede ser factible con una capacidad de corriente de pin adecuada. La variante de 32 Ω (4,5–6,5 V) está dirigida a accesorios automotrices de 5 V, salidas de PLC industriales y sistemas alimentados por PoE donde un voltaje más alto reduce la demanda de corriente y las pérdidas de cableado. Ambas variantes comparten idénticas dimensiones mecánicas y prestaciones acústicas; la decisión es puramente eléctrica.
P2: ¿Pueden ambas variantes funcionar con la misma señal PWM de un microcontrolador?
Sí, ambos aceptan una onda cuadrada de 2700 Hz en sus respectivos voltajes nominales. Sin embargo, el circuito de accionamiento debe suministrar el voltaje y la corriente adecuados. La variante de 16 Ω a 3,6 V requiere una fuente con capacidad de ≤100 mA; la variante de 32 Ω a 5,0 V requiere ≤80 mA. Desde una MCU de 3,3 V, la variante de 32 Ω requiere un transistor de cambio de nivel o MOSFET para alcanzar su valor nominal de 5 V. Desde una MCU de 5 V, ambos pueden funcionar con resistencias de base adecuadas y diodos de retorno para proteger el GPIO.
P3: ¿Cuál es la ventaja de la altura de la cavidad de 4,0 mm sobre las alternativas de 3,0 mm?
El mayor volumen interno mejora la resonancia de Helmholtz a 2700 Hz, mejorando la eficiencia acústica y contribuyendo a las mediciones de SPL altas (91–99 dB). El perfil más alto también proporciona espacio adicional para la excursión del diafragma, lo que permite una mayor generación de presión sonora antes del recorte mecánico. Si bien la altura de 4,0 mm requiere más espacio libre para el eje Z, los beneficios acústicos la hacen preferible para aplicaciones donde la salida es crítica y hay espacio vertical disponible.
P4: ¿La frecuencia de 2700 Hz es adecuada para entornos con ruido ambiental de alta frecuencia?
2700 Hz se encuentra por debajo del espectro dominante de muchos motores, compresores y fuentes de alimentación conmutadas (normalmente de 3 a 8 kHz). Esta frecuencia más baja a menudo mejora la relación señal-ruido en entornos industriales al evitar la banda donde se concentra el ruido de la maquinaria. Para entornos dominados por ruidos de baja frecuencia (por ejemplo, motores diésel), pueden ser preferibles frecuencias más altas: MEIDI ofrece frecuencias resonantes alternativas para la personalización OEM.
P5: ¿Se puede utilizar la serie MLT‑8540 en aplicaciones exteriores o con alta humedad?
Los componentes están clasificados para un funcionamiento sin condensación de 90 a 95 % de humedad relativa según la prueba de resistencia a la humedad (48 h a 50 °C/95 % de humedad relativa). No están sellados herméticamente y no deben exponerse a la humedad directa ni a la inmersión. Para uso en exteriores, el timbre debe montarse dentro de un gabinete con clasificación IP con puertos acústicos que permita la transmisión del sonido y al mismo tiempo evite la entrada de agua. MEIDI ofrece recubrimiento conformado como una opción personalizada para pedidos en volumen; comuníquese con nuestro equipo de ingeniería para analizar los requisitos de protección de ingreso.
P6: ¿Cuál es la vida útil esperada en funcionamiento continuo?
La calificación estándar incluye 96 horas de funcionamiento continuo a 25 °C con una onda cuadrada del ciclo de trabajo del 50 %. Para aplicaciones de tono continuo indefinido, MEIDI recomienda limitar el ciclo de trabajo al 50% o implementar patrones de alerta intermitentes (por ejemplo, 1 segundo encendido, 3 segundos apagado) para reducir el calentamiento de la bobina y extender la vida útil. Los datos de prueba de vida útil extendida para condiciones operativas específicas están disponibles a pedido.
Para obtener documentación técnica completa, recomendaciones de tamaño de PCB, circuitos controladores de referencia para ambas variantes de impedancia o precios por volumen, comuníquese con el soporte de ingeniería de MEIDI. Hay muestras de ingeniería de variantes de 16 Ω y 32 Ω disponibles para proyectos de desarrollo calificados.
Nuestro equipo de ingeniería de aplicaciones generalmente responde dentro de un día hábil con orientación sobre el perfil de reflujo, notas de integración de gabinetes acústicos y soporte de diseño adaptado a sus requisitos específicos de voltaje y corriente.
