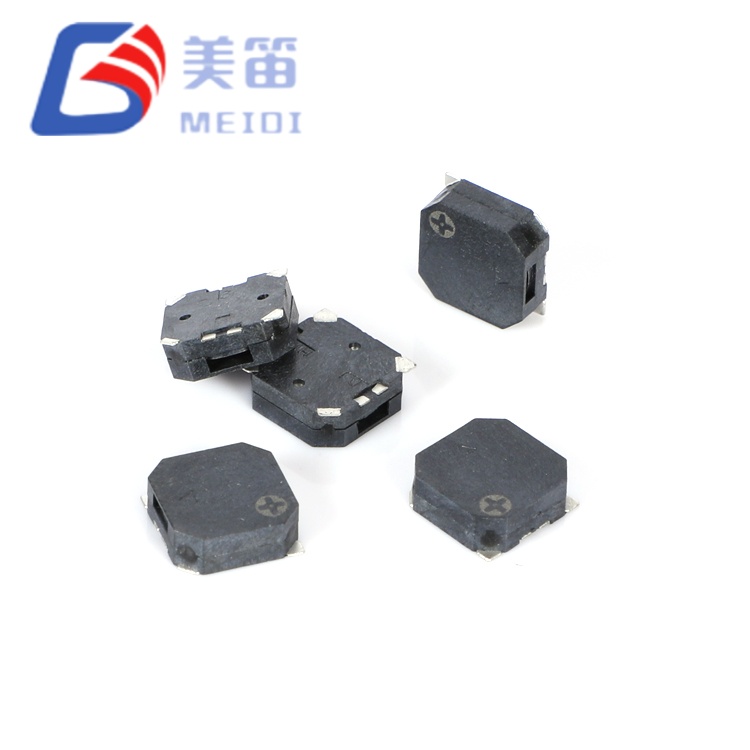

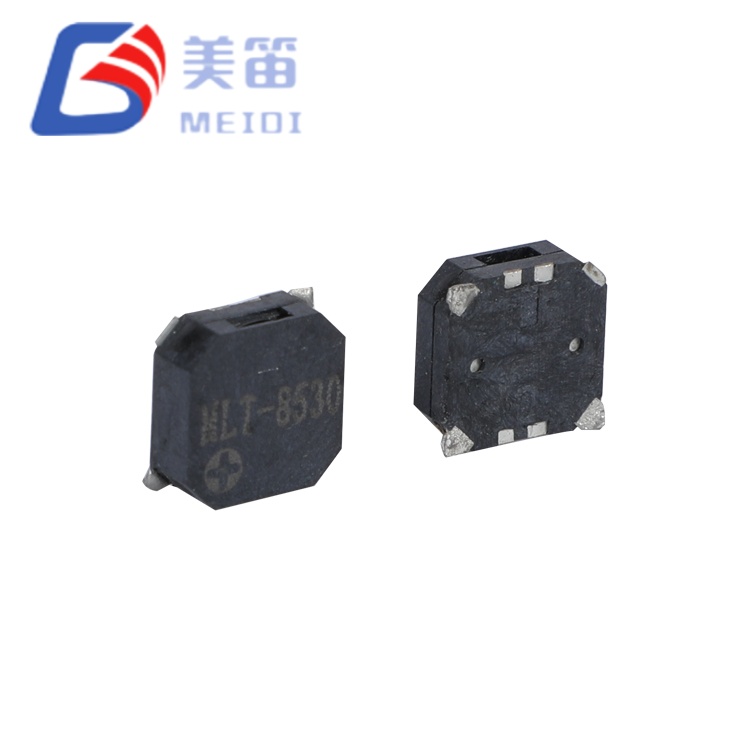

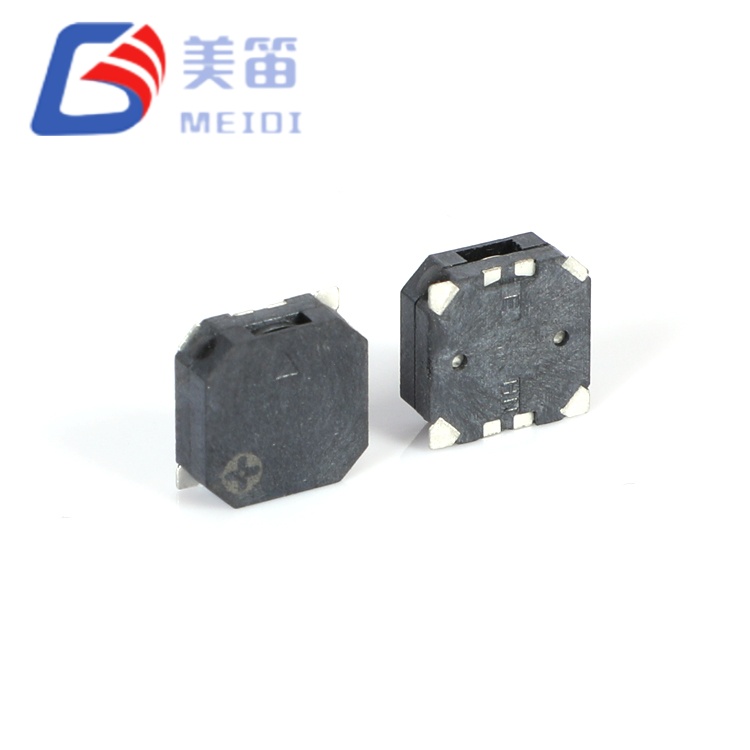

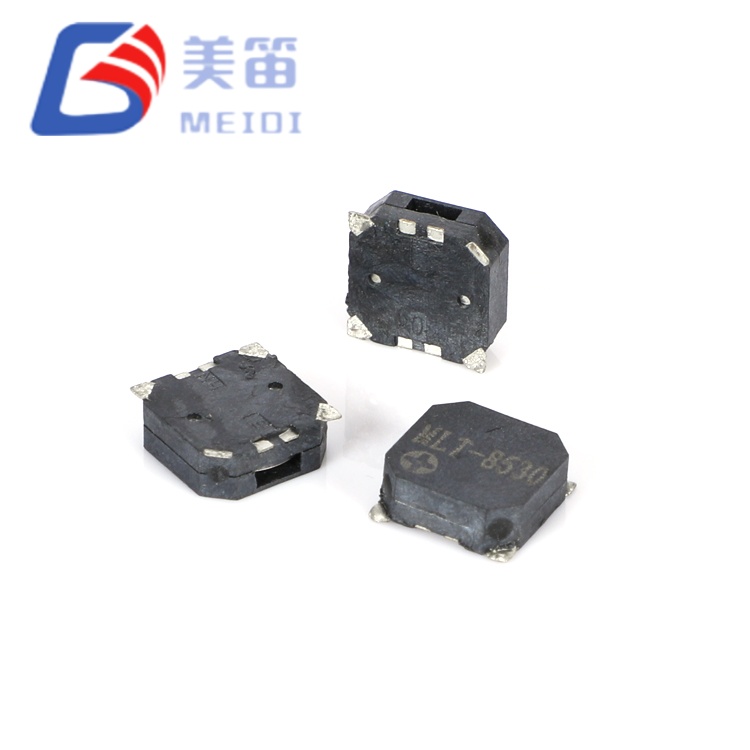

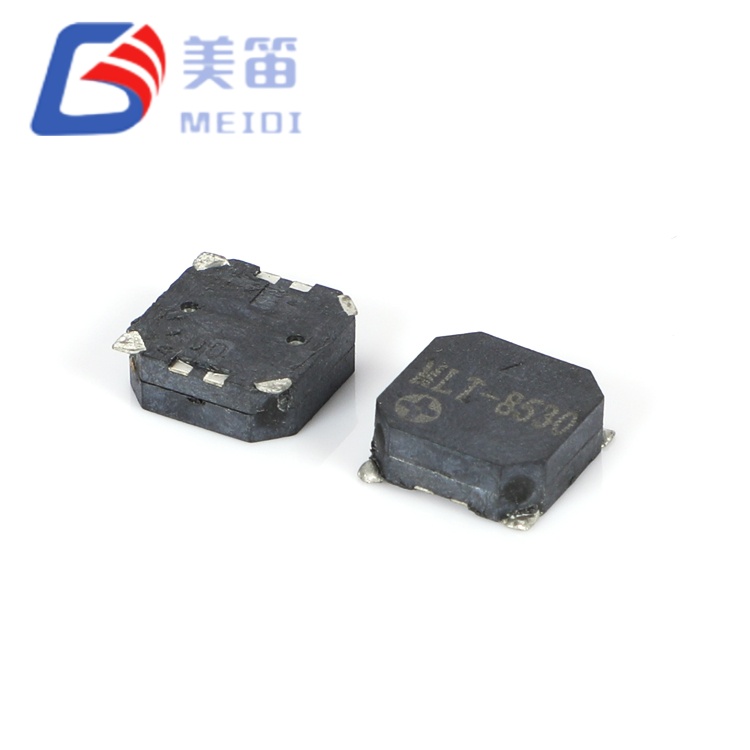

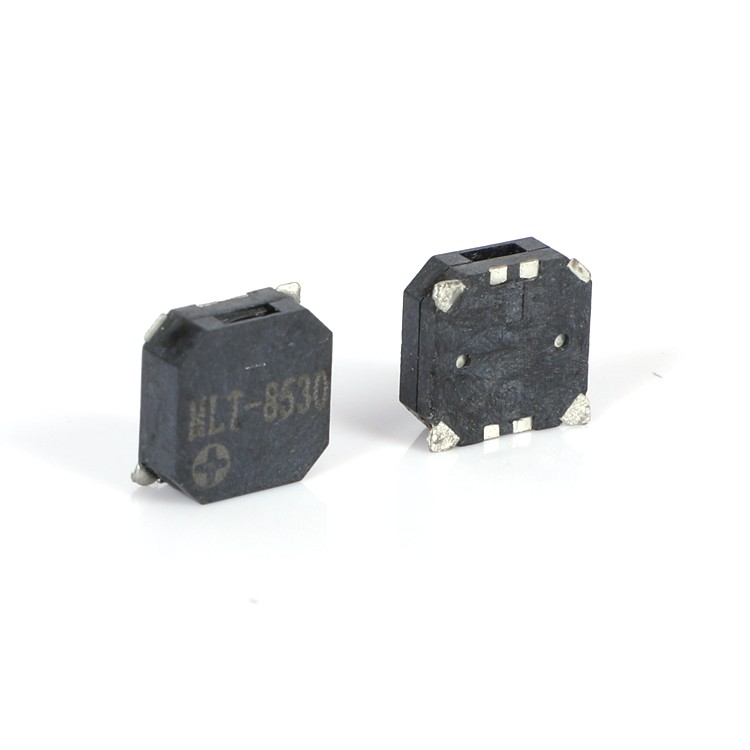

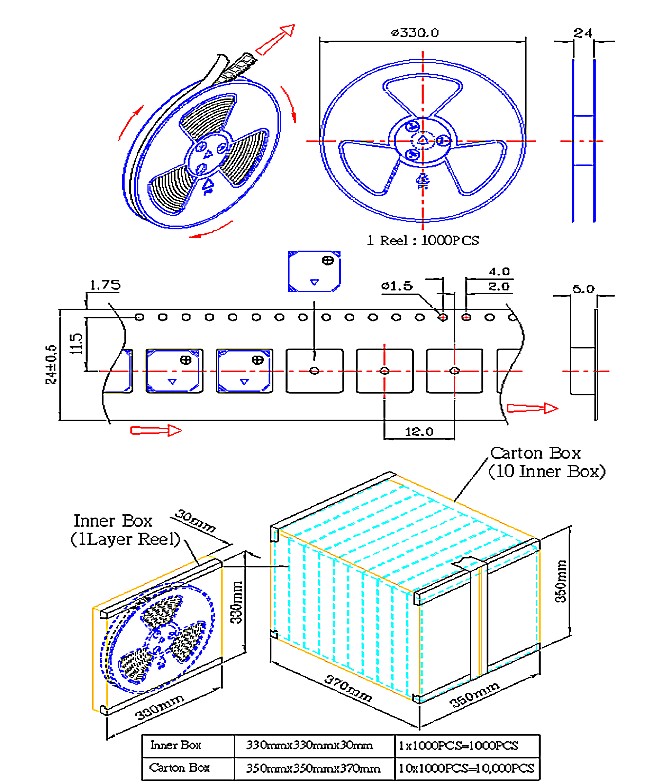

El MLT‑8530‑16R es un zumbador pasivo magnético de montaje en superficie de 8,5*8,5*3 mm diseñado para aplicaciones donde la salida acústica no puede verse comprometida por las limitaciones del ensamblaje de montaje en superficie. Con niveles de presión sonora medidos de 92,5 a 95,3 dB a 10 cm, este componente se acerca al rendimiento de zumbadores magnéticos de orificio pasante mucho más grandes, manteniendo al mismo tiempo una compatibilidad SMT total, lo que lo hace adecuado para sistemas de alarma industriales, infraestructura de seguridad pública e instalaciones de advertencia de maquinaria pesada.
Fabricado en las instalaciones de MEIDI en Jiangsu, el MLT‑8530‑16R presenta una impedancia de bobina de 16±3Ω y una frecuencia de resonancia de 2700±200Hz con una tolerancia de frecuencia ajustada para un carácter tonal consistente en todos los lotes de producción. El voltaje nominal de 3,6 V (rango de 2,5 a 4,5 V) admite sistemas de baterías de iones de litio y rieles lógicos de 5 V, mientras que la carcasa LCP negra resiste soldadura de reflujo a 255 °C y funciona de -30 °C a +70 °C. Cada unidad se somete a una verificación 100% eléctrica y acústica, con datos de lotes de muestra que confirman que los valores de SPL superan consistentemente los 92 dB, lo que proporciona un margen sustancial por encima de la especificación mínima de 85 dB.
El zumbador pasivo magnético de montaje en superficie de 8,5*8,5*3 mm representa el zumbador electromagnético SMD más grande de la serie MLT de MEIDI y emplea un diafragma cuadrado de 8,5 mm para maximizar la eficiencia de la radiación acústica. En comparación con el MLT‑7525‑16R de 7,5 mm, esta variante de 8,5 mm aumenta el área del diafragma en aproximadamente un 28 %, lo que se traduce en niveles de presión sonora más altos verificados mediante pruebas de producción, una ventaja significativa para aplicaciones donde los márgenes de audibilidad son críticos.
La arquitectura del transductor pasivo requiere una señal de accionamiento de CA externa, normalmente una onda cuadrada de 2700 Hz procedente de una salida PWM de un microcontrolador o de un oscilador dedicado. Esta elección de diseño proporciona a los ingenieros de firmware un control total sobre los patrones de alerta, la modulación de frecuencia y el escalado de volumen basado en el ciclo de trabajo. La impedancia de la bobina de 16 Ω está optimizada para un funcionamiento nominal de 3,6 V, equilibrando el consumo de corriente (≤100 mA) con suficiente flujo magnético para una fuerte excitación del diafragma.
La tolerancia de frecuencia ajustada de 2700 ± 200 Hz (una reducción del 33 % en la variación en comparación con las especificaciones estándar de ± 300 Hz) garantiza un carácter tonal consistente en todos los lotes de producción. Esto es particularmente importante en instalaciones de unidades múltiples donde los cambios de frecuencia o la falta de coincidencia de percepción entre dispositivos serían inaceptables, como redes de alarma sincronizadas o sistemas de evacuación de emergencia con múltiples sirenas.
La altura de la cavidad de 3,0 mm proporciona un mayor volumen interno para optimizar la resonancia a 2,7 kHz. El rango de temperatura de funcionamiento ampliado (-30 °C a +70 °C) y el rango de almacenamiento (-40 °C a +85 °C) admiten la implementación en entornos térmicamente exigentes, desde instalaciones logísticas refrigeradas hasta recintos de equipos exteriores expuestos al sol.
El diafragma SMD más grande de la serie MLT: la carcasa cuadrada de 8,5 mm se adapta al área máxima de membrana vibratoria, brindando la presión de sonido SMD más alta posible.
Tolerancia de frecuencia ajustada de ±200 Hz: la reducción del 33 % en la variación entre lotes garantiza un carácter tonal consistente para instalaciones de varias unidades
Salida medida de 92,5 a 95,3 dB: el rendimiento empírico supera la especificación de 85 dB en 7,5 a 10,3 dB, lo que proporciona un margen acústico sustancial
Altura de cavidad extendida de 3,0 mm: el mayor volumen interno mejora la eficiencia de resonancia de 2,7 kHz sin ampliar el espacio
Impedancia de 16±3Ω: optimizada para sistemas de iones de litio de 3,6 V y rieles lógicos de 5 V con demanda de corriente moderada
Envoltura térmica extendida: el rango operativo de -30 °C a +70 °C supera los límites de grado de consumo para confiabilidad industrial
| Parámetro | Valor |
| Tipo de producto | Zumbador pasivo SMD electromagnético |
| Tensión nominal | 3,6 V (abierto) |
| Voltaje de funcionamiento | 2,5 – 4,5 V (abierto) |
| Salida de sonido a 10 cm | ≥ 85dB |
| Corriente de funcionamiento | ≤ 100 mA |
| Frecuencia resonante | 2700 ± 200 Hz |
| Resistencia de la bobina | 16 ± 3 Ω |
| Temperatura de funcionamiento | -30°C ~ +70°C |
| Temperatura de almacenamiento | -40°C ~ +85°C |
| Dimensiones (largo × ancho × alto) | 8,5 × 8,5 × 3,0 mm |
| Peso | 0,5 gramos |
| Material de la carcasa | LCP negro |
| Método de soldadura (recomendado) | Reflujo: 255 ± 5 °C, 3 s; Precalentar 180 °C, 40–70 s |

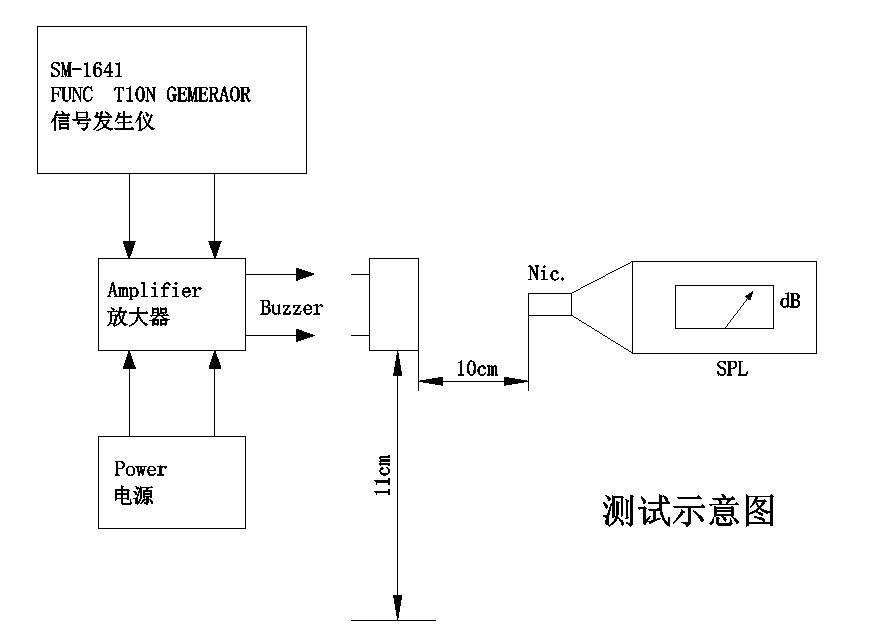

La verificación del lote de producción (n=10) en condiciones de prueba estandarizadas (onda cuadrada de 3,6 V, 2700 Hz, ciclo de trabajo del 50 %, medición en campo libre de 10 cm) confirma la siguiente distribución de rendimiento:
| Parámetro | Mínimo | Máximo | Significar |
| Nivel de presión sonora | 92,5dB | 95,3dB | 93,8dB |
| Corriente de funcionamiento | 70,9 mA | 73,0 mA | 71,9 mA |
| Frecuencia resonante | 2700Hz | 2700Hz | 2700Hz |
| Resistencia de la bobina | 15,7 Ω | 16,4 Ω | 16,1 Ω |
El margen de salida acústica por encima de la especificación mínima de 85 dB (de 7,5 dB a 10,3 dB) representa un aumento de 2,4 a 3,4 veces en la potencia acústica. Este espacio libre se adapta a caídas de voltaje, atenuación del gabinete, acumulación de polvo en las rejillas y envejecimiento de los componentes durante todo el ciclo de vida del producto. Las diez muestras se probaron exactamente a 2700 Hz, lo que indica que el control del proceso de producción se encuentra dentro de la tolerancia de ±200 Hz y se acerca a la precisión de la frecuencia central.
Sistemas de alarma para interiores comerciales: notificación audible en edificios de oficinas, espacios comerciales y entornos interiores controlados donde se requieren umbrales mínimos de SPL; no apto para aplicaciones de seguridad contra incendios que requieren certificación UL/EN 54 sin validación adicional a nivel de sistema
Maquinaria industrial pesada: prevención de colisiones, movimiento de grúas y advertencias de funcionamiento de prensas en entornos que superan los 85 dB de ruido ambiental donde los zumbadores estándar son inaudibles.
Infraestructura de seguridad pública: intrusión perimetral, control de disturbios y sistemas de notificación masiva que requieren atención auditiva inmediata.
Indicadores del panel de control marino: alertas audibles en consolas de puente cerradas, equipos de navegación y paneles de control interiores con protección ambiental con clasificación IP; no apto para exposición directa a la intemperie
Equipos industriales para espacios confinados: advertencias de proximidad de vehículos y alertas de procesos en entornos cerrados de almacenes y fábricas.
Equipos de procesamiento agrícola en interiores: alertas de operación en maquinaria de manipulación, clasificación y envasado de granos dentro de instalaciones cerradas.
El MLT‑8530‑16R aborda un requisito específico del mercado: lograr una salida acústica comparable a la de los orificios pasantes manteniendo al mismo tiempo la eficiencia del ensamblaje de montaje en superficie. Con 8,5×8,5 mm, este componente se encuentra entre los zumbadores electromagnéticos SMD más grandes disponibles comercialmente, pero sigue siendo sustancialmente más pequeño que las alternativas con orificio pasante de 12 mm o 16 mm con capacidad SPL similar. Para los fabricantes comprometidos con los procesos SMT, ya sea para la reducción de costos, la eficiencia de la automatización o la optimización del espacio de la placa en PCB multicapa complejas, este componente elimina la necesidad de comprometer la audibilidad.
La tolerancia de frecuencia reforzada aborda una consideración sutil pero significativa en los sistemas de alarma profesionales. Cuando varios zumbadores funcionan simultáneamente, las diferencias de frecuencia crean patrones de latidos audibles que pueden percibirse como angustiosos o ambiguos. La variación reducida del MLT‑8530‑16R minimiza este efecto, produciendo un carácter tonal más coherente y autoritario, un atributo importante para los sistemas de notificación de emergencia donde la percepción de alerta clara e inequívoca es fundamental.
La masa de 0,5 g, idéntica a la del MLT‑7525‑16R más pequeño a pesar de su mayor tamaño, indica una utilización eficiente del material y sugiere una resistencia a las vibraciones y una durabilidad mecánica comparables. Las clasificaciones de temperatura extendidas respaldan la implementación en entornos térmicamente desafiantes donde los componentes de consumo fallarían prematuramente.
MEIDI fabrica el MLT‑8530‑16R en líneas de montaje SMD dedicadas que cuentan con bobinado, soldadura y sintonización acústica automatizados. Nuestras instalaciones de Jiangsu operan bajo la gestión de calidad ISO 9001:2015, con control estadístico de procesos aplicado en cada etapa de producción.
Cada lote de producción se somete a una cualificación exhaustiva:
Verificación acústica: medición del 100 % de SPL a tensión nominal; el lote de muestra confirma 92,5–95,3 dB, superando el mínimo de 85 dB
Estabilidad de frecuencia: muestreo estadístico a 2700 ± 200 Hz; Las muestras de producción miden consistentemente 2700 Hz, lo que indica precisión de frecuencia central.
Apantallamiento de resistencia de la bobina – verificación de 16±3Ω; valores medidos típicamente 15,7–16,4Ω
Almacenamiento a alta temperatura: 48 horas a +80 ± 2 ℃; recuperación completa de los parámetros después de 2 horas de estabilización ambiental
Almacenamiento a baja temperatura: 48 horas a -30 ± 2 ℃; Activación verificada a 2,5 V mínimo.
Ciclos de choque térmico: 5 transiciones entre -30 ℃ y +80 ℃ con una permanencia de 30 minutos en cada extremo
Validación de tensión mecánica: vibración sinusoidal (10–55 Hz, amplitud de 1,0 mm, ejes XYZ, 0,5 horas acumuladas) y caída libre de 75 cm sobre madera dura de 10 mm (3 impactos)
Resistencia a la humedad: 48 horas a 50 ± 5 ℃ / 90–95 % de humedad relativa con recuperación de 2 horas y caracterización eléctrica
Resistencia al calor de soldadura: 250 ± 5 ℃ durante 10 ± 0,5 segundos con un espacio entre el cuerpo y la soldadura de 2,0 mm
La documentación de cumplimiento de RoHS y REACH está disponible previa solicitud. Los códigos de identificación de lotes permiten una trazabilidad completa hasta la fecha de producción, registros de pruebas y lotes de materia prima.
P1: ¿Cómo se compara el MLT‑8530‑16R con el MLT‑7525‑16R de 7,5 mm de la misma serie?
Ambos componentes comparten parámetros eléctricos idénticos (16 Ω, 2,5–4,5 V, 2700 Hz) y la misma altura de 3,0 mm. El MLT‑8530‑16R ocupa un espacio cuadrado más grande de 8,5 mm frente a los 7,5 mm del MLT‑7525‑16R, con una salida acústica correspondientemente mayor: medida de 92,5 a 95,3 dB frente a 86 a 88 dB. La decisión de selección es una compensación directa entre la disponibilidad del área de PCB y el SPL requerido. Para aplicaciones donde es aceptable un espacio más grande, el MLT‑8530‑16R proporciona un espacio acústico significativamente mayor. Ambos componentes comparten compatibilidad con reflujo LCP y la misma clasificación de temperatura extendida.

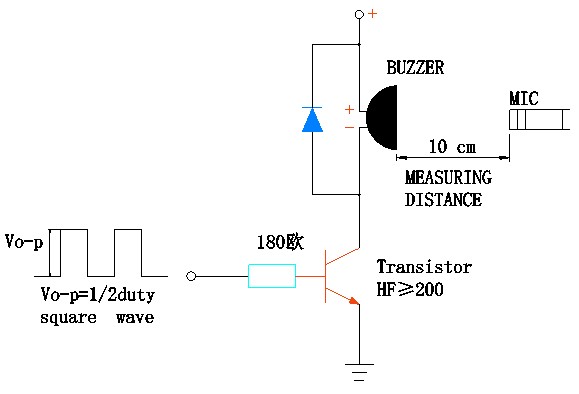

P2: ¿Cuál es el circuito de accionamiento recomendado para el MLT‑8530‑16R?
Una onda cuadrada de 2700 Hz con un ciclo de trabajo del 50 % y una amplitud de 3,6 V produce una salida acústica máxima. La impedancia de 16 Ω permite el accionamiento directo desde muchos pines GPIO de MCU, siempre que puedan generar una corriente máxima de ≥100 mA. Para aplicaciones donde la corriente GPIO es limitada, un pequeño transistor NPN (por ejemplo, 2N3904 o BC547) con una resistencia base de 1kΩ y un diodo de retorno (1N4148) a través de la bobina proporciona un controlador robusto y de bajo costo. El diodo flyback protege el transistor de los picos de tensión inductivos generados durante la conmutación.
P3: ¿Se puede utilizar el MLT‑8530‑16R en ambientes exteriores o propensos a la humedad?
El componente en sí está clasificado para un funcionamiento sin condensación de 90 a 95 % de humedad relativa según la prueba de resistencia a la humedad (48 h a 50 °C/95 % de humedad relativa). Sin embargo, no está sellado herméticamente y no debe exponerse a la humedad directa ni a la inmersión. Para aplicaciones en exteriores, el zumbador debe montarse dentro de un gabinete con clasificación IP con puertos acústicos adecuados (por ejemplo, una membrana o laberinto) que permita la transmisión del sonido y al mismo tiempo evite la entrada de agua. MEIDI ofrece recubrimiento conformado como una opción personalizada para pedidos en volumen; comuníquese con nuestro equipo de ingeniería para analizar los requisitos de protección de ingreso.
P4: ¿Cuál es la importancia de la tolerancia de frecuencia de ±200 Hz en comparación con ±300 Hz?
La tolerancia más estricta representa una reducción del 33 % en la variación de frecuencia entre lotes de producción. En aplicaciones de una sola unidad, la diferencia es perceptualmente sutil. En instalaciones de unidades múltiples, como paneles de alarma con múltiples sirenas, sistemas de seguridad con anunciadores distribuidos o diseños acústicos en fase, la variación de frecuencia reducida minimiza los patrones de pulsaciones audibles que ocurren cuando interactúan tonos similares. El resultado es un carácter acústico más coherente y profesional que proyecta consistencia y confiabilidad.
P5: ¿Hay variantes personalizadas de frecuencia o impedancia disponibles para pedidos OEM?
Sí. MEIDI admite la personalización OEM para pedidos de volumen, incluidas frecuencias resonantes alternativas (entre 2,0 y 4,0 kHz), valores de impedancia de bobina personalizados y materiales o colores de carcasa especializados. Las cantidades mínimas de pedido y los plazos de entrega varían según el alcance de la personalización. Póngase en contacto con nuestro equipo de soporte OEM con sus especificaciones para una evaluación de viabilidad y una cotización.
P6: ¿Cuál es la vida útil esperada bajo excitación continua?
La calificación estándar incluye 96 horas de funcionamiento continuo a 25 °C con una onda cuadrada de ciclo de trabajo del 50 % a tensión nominal. Para aplicaciones de tono continuo indefinido, MEIDI recomienda limitar el ciclo de trabajo al 50% o implementar patrones de alerta intermitentes (por ejemplo, 1 segundo encendido, 3 segundos apagado) para reducir el calentamiento de la bobina y extender la vida útil. Los datos de prueba de vida útil extendida para condiciones operativas específicas están disponibles a pedido; comuníquese con nuestro equipo de ingeniería de aplicaciones con su ciclo de trabajo objetivo y perfil de temperatura ambiente.
Para obtener documentación técnica completa, recomendaciones sobre el tamaño de PCB, circuitos controladores de referencia o precios por volumen, comuníquese con el soporte de ingeniería de MEIDI. Hay muestras de ingeniería disponibles para proyectos de desarrollo calificados.
Nuestro equipo de ingeniería de aplicaciones generalmente responde dentro de un día hábil con orientación sobre el perfil de reflujo, notas de integración de gabinetes acústicos y soporte de diseño adaptado a los requisitos específicos de su producto.
