Un zumbador piezoeléctrico produce sonido aplicando un voltaje alterno a través de un disco cerámico delgado adherido a un sustrato metálico. El efecto piezoeléctrico inverso hace que la capa cerámica se expanda y contraiga, doblando todo el conjunto e irradiando ondas sonoras desde su superficie. Este mecanismo requiere muy poca corriente en comparación con los tipos electromagnéticos, y la frecuencia de resonancia generalmente se encuentra en el rango de 2 kHz a 6 kHz, lo que le da al tono un carácter nítido y claro que se transmite bien en espacios abiertos. Los elementos piezoeléctricos son inherentemente pasivos, pero cuando se combinan con un circuito de accionamiento interno forman una unidad autónoma que solo necesita un suministro de CC.

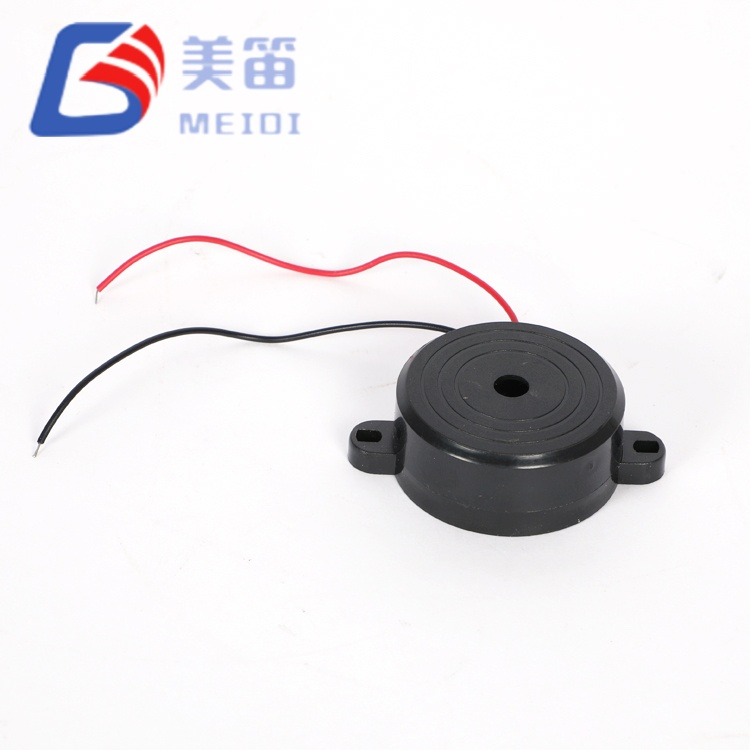

UnZumbador piezoeléctrico activoIntegra un pequeño chip oscilador en el mismo sustrato que el elemento cerámico. La aplicación de un voltaje de CC dentro de su rango nominal hace que el circuito genere una onda cuadrada en la resonancia mecánica, produciendo un tono constante sin ninguna señal externa. Esto simplifica el diseño del sistema y se utiliza comúnmente en paneles de seguridad, alarmas médicas y aparatos de consumo donde una alerta de frecuencia fija es suficiente.

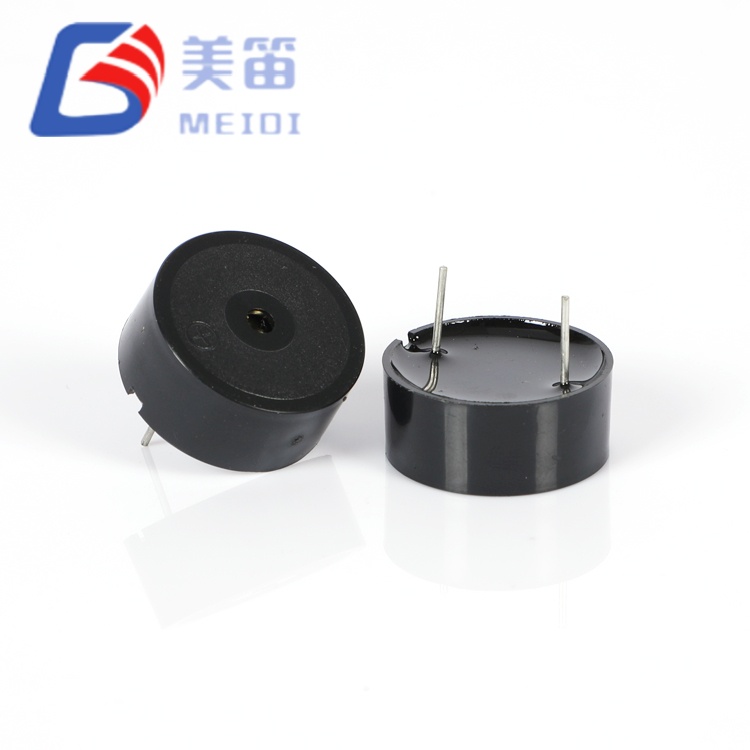

A Zumbador piezoeléctrico pasivoomite el oscilador. El diseñador debe suministrar una señal de CA externa, generalmente una onda cuadrada o PWM de un microcontrolador, a la frecuencia de resonancia para lograr el máximo volumen. Este enfoque ofrece control total sobre el tono, el ciclo de trabajo y el volumen, lo que lo hace útil para aplicaciones y sistemas de alerta multitono que ya cuentan con un circuito generador de tonos. Versiones de montaje en superficie, comoZumbador pasivo piezoeléctrico SMD modelos, proporcionan el mismo comportamiento acústico en un paquete compatible con reflujo para el ensamblaje automatizado de PCB.
El material cerámico es un compuesto de titanato de circonato de plomo especialmente formulado que se polariza durante la fabricación para conservar sus propiedades piezoeléctricas. El sustrato metálico, normalmente latón o aleación de níquel, determina la rigidez mecánica e influye en la frecuencia de resonancia. Las cerámicas más delgadas producen frecuencias de resonancia más altas, mientras que los diámetros más grandes tienden a generar niveles de presión sonora más altos. Los elementos estándar cubren diámetros de 12 mm a 50 mm, con frecuencias que van desde aproximadamente 2,0 kHz a 6,5 kHz y salidas de sonido de 75 dB a 95 dB a 10 cm. estos desnudosElementos de zumbador piezo cerámicoSe pueden integrar en la carcasa y el circuito de accionamiento del propio cliente, o se pueden comprar como zumbadores activos o pasivos completamente ensamblados.
Los zumbadores piezoeléctricos se utilizan siempre que sea beneficiosa una alerta de baja potencia y alta frecuencia. En la electrónica del automóvil, proporcionan alarmas de marcha atrás y recordatorios del cinturón de seguridad. Los equipos médicos, como las bombas de infusión y los monitores de pacientes, dependen de su tono distintivo para diferenciar las alertas del ruido de fondo. Los paneles de control industriales y las unidades de suministro de energía los utilizan para indicar condiciones de falla sin consumir una corriente significativa del bus del sistema. Los sensores domésticos inteligentes y los dispositivos IoT a menudo seleccionan zumbadores piezoeléctricos por su tamaño compacto y su bajo consumo de energía, especialmente en diseños que funcionan con baterías.
MEIDIha adquirido experiencia interna en el procesamiento de cerámica piezoeléctrica, desde la mezcla de polvo crudo y la fundición de cinta hasta la deposición de electrodos, la polarización y la unión a sustratos metálicos. Las estaciones de prueba acústica y de inspección óptica automatizadas verifican cada elemento en busca de frecuencia de resonancia, capacitancia y nivel de presión sonora antes de su lanzamiento. Esta integración vertical, combinada con controles de proceso ISO9001, ayuda a mantener un rendimiento acústico constante en grandes volúmenes de producción. El equipo de ingeniería también puede ajustar el espesor de la cerámica, el patrón de los electrodos y el material del sustrato para cumplir con objetivos personalizados de frecuencia o capacitancia para proyectos específicos.
¿Qué diferencia un zumbador piezoeléctrico de uno electromagnético?
Los zumbadores piezoeléctricos generan sonido mediante la deformación de la cerámica, lo que naturalmente favorece las frecuencias más altas y consume muy poca corriente. Los zumbadores electromagnéticos utilizan una bobina magnética y un diafragma, lo que produce un tono más grave y cálido a expensas de un mayor consumo de corriente. La elección depende del tono requerido, el presupuesto de energía y la acústica del recinto.
¿Se puede personalizar la frecuencia de resonancia?
Sí. La frecuencia de resonancia está determinada por el espesor, el diámetro y la rigidez del sustrato del disco cerámico. Para pedidos por volumen, MEIDI puede ajustar estos parámetros para cambiar el punto resonante dentro de un rango práctico. Se proporcionan muestras de ingeniería para verificar la salida acústica antes de la producción en masa.
¿Los zumbadores piezoeléctricos son adecuados para uso en exteriores?
La mayoría de los zumbadores piezoeléctricos funcionan de manera confiable en un amplio rango de temperaturas, pero la carcasa no está sellada de manera predeterminada. Para instalaciones al aire libre o ambientes con alta humedad, el timbre debe montarse dentro de un gabinete ventilado y resistente al agua. Para aplicaciones que requieren una unidad sellada, comuníquese con el equipo de ingeniería para analizar las opciones disponibles.
