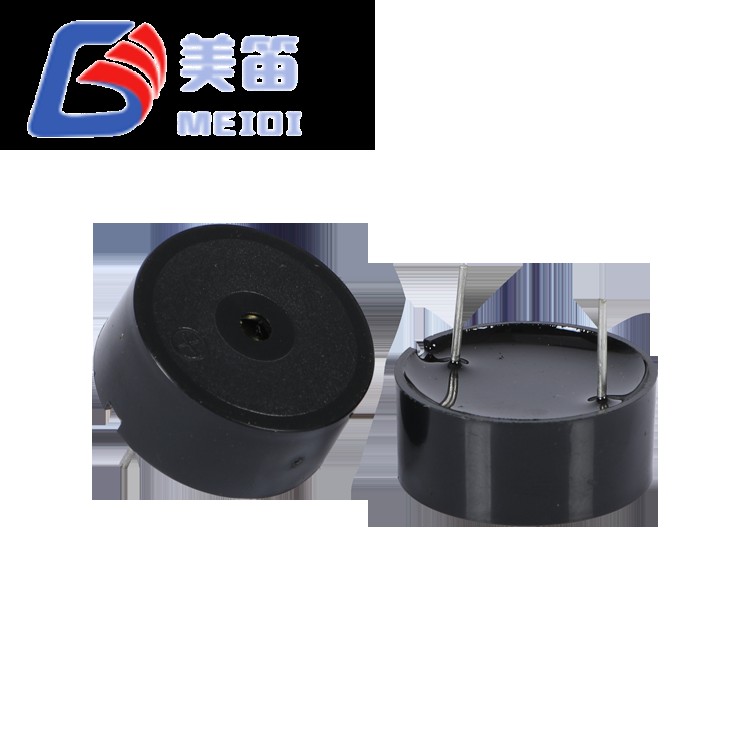

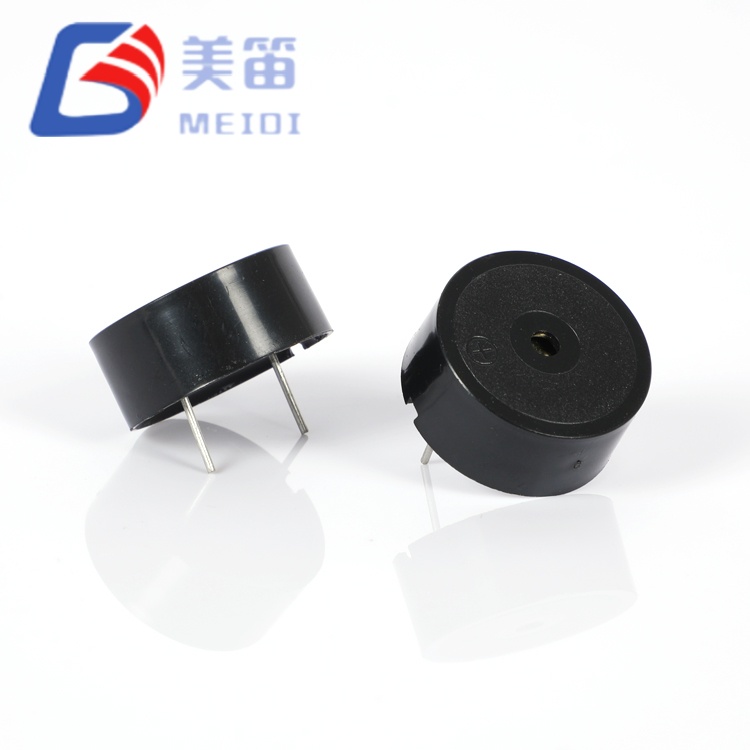

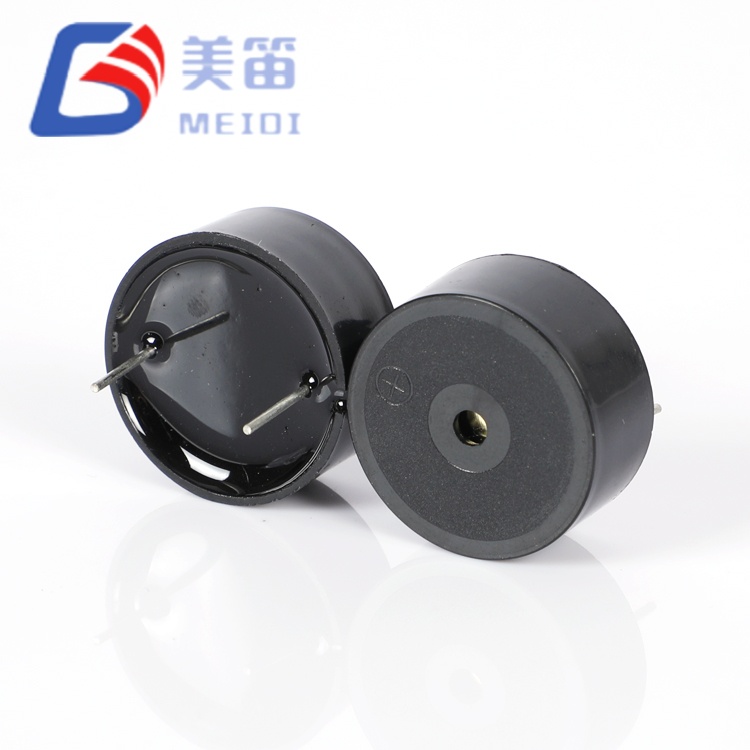

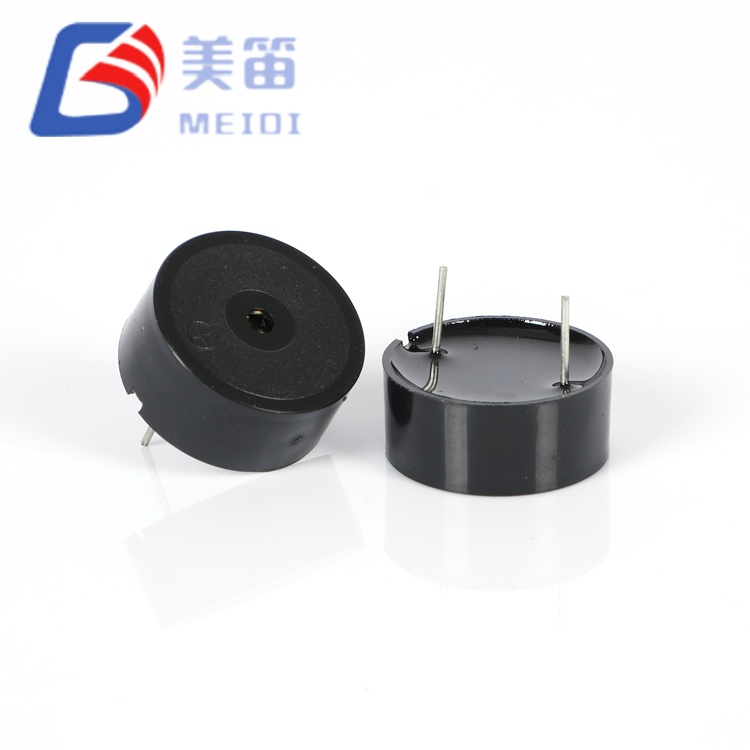

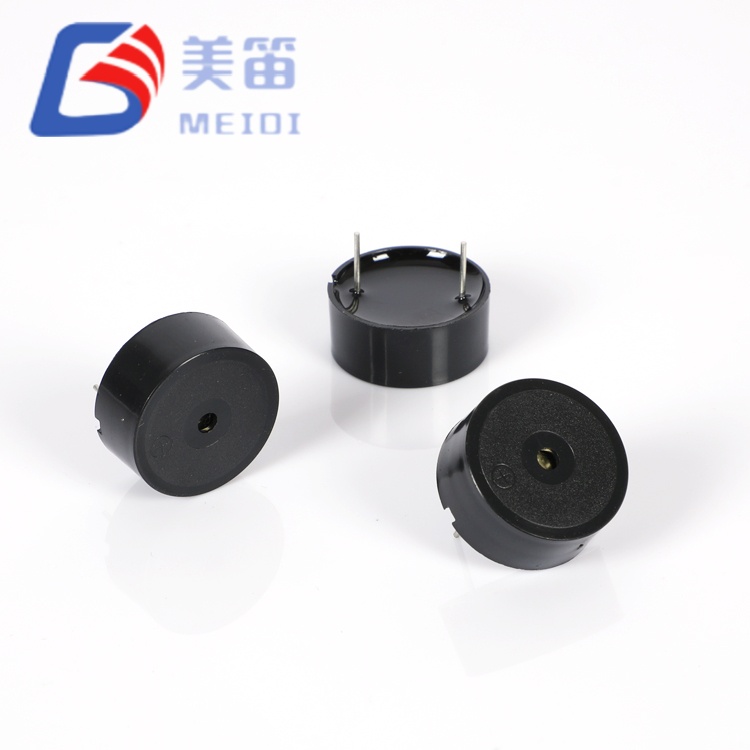

A diferencia de los zumbadores activos que generan su propio tono, el zumbador pasivo piezoeléctrico de 23*10 mm es un zumbador piezoeléctrico pasivo. Sonda diseñada para ser impulsada por una forma de onda de CA externa, generalmente una onda cuadrada o PWM señal suministrada por un microcontrolador u oscilador dedicado. Su frecuencia resonante de 3500Hz permite al diseñador ajustar la frecuencia de conducción para obtener la máxima salida acústica, logrando ≥85dB a 10cm cuando se alimenta con una onda cuadrada de 12Vp‑p. La carcasa de PBT negra mide Φ23 mm de diámetro y 9,8 mm de altura, lo que la convierte en una de las opciones más delgadas del mercado. Serie HNR. Con un consumo de corriente de ≤8 mA en condiciones nominales y una tensión de funcionamiento Con un rango de 1 a 30 Vp‑p, este componente de orificio pasante se adapta a diseños con limitaciones de espacio donde el controlador host ya proporciona un pin de salida adecuado.
Diseño pasivo: requiere unidad de CA externa a 3500 Hz
Clasificación de 12 Vp‑p, rango operativo de 1 a 30 Vp‑p
≥85 dB SPL a 10 cm, consumo ≤8 mA en condiciones nominales
Paquete de orificio pasante de PBT negro de Φ23,0×9,8 mm, 3 g
Funcionamiento continuo de -20 ℃ a +70 ℃
| Parámetro | Valor | Condiciones de prueba / Notas |
| Tipo de producto | Zumbador pasivo piezoeléctrico | — |
| Tensión nominal | 12 Vp‑p | De pico a pico |
| Voltaje de funcionamiento | 1–30 Vp‑p | Rango de señal de conducción |
| Frecuencia resonante | 3500 ± 500 Hz | A tensión nominal |
| Salida de sonido a 10 cm | ≥85dB | Onda cuadrada de 3500 Hz, 12 Vp‑p |
| Consumo actual | ≤8mA | onda cuadrada de 3500 Hz, 12 Vp‑p; especificación ≤8mA; El encabezado del informe de prueba puede indicar ≤5mA; consulte el Informe de prueba |
| Temperatura de funcionamiento | -20 ℃ ~ +70 ℃ | Continuo |
| Temperatura de almacenamiento | -30 ℃ ~ +80 ℃ | No operativo |

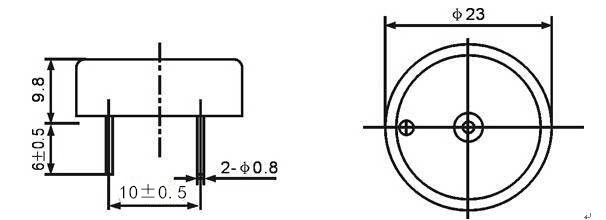

| Dimensiones (Diámetro × Alto) | Φ23 ± 0,5 × 9,8 ± 0,5 mm | Sólo cuerpo; tolerancia de dibujo ±0,5 mm a menos que se especifique |
| Peso | 3 gramos | — |
| Material de la carcasa | PBT negro | — |
| Capacidad | 12 ± 40 % nF | Valor de referencia por encabezado de especificación; no verificado por muestra |
| Tipo de montaje | Orificio pasante | Soldadura por ola/manual |
Debido a que el zumbador pasivo piezoeléctrico de 23*10 mm carece de un oscilador interno, se debe suministrar la forma de onda de conducción externamente. Un enfoque común es utilizar un pin GPIO del microcontrolador configurado para PWM Salida a 3500 Hz con un ciclo de trabajo del 50%, amortiguada a través de un transistor o dedicada. controlador si el pin no puede generar suficiente corriente. El nivel de transmisión nominal es 12 Vp‑p, pero el dispositivo funciona de manera confiable desde 1Vp‑p hasta 30Vp‑p, lo que permite la conexión directa a lógica de 3,3 V o 5 V después de la traducción de nivel cuando se necesita un SPL más alto.
La capacitancia especificada de aproximadamente 12 nF (valor de referencia) debe factorizarse en el diseño de la etapa del conductor, ya que la carga reactiva consumirá instantáneas más altas corrientes durante cada transición de borde. Se puede agregar una resistencia en serie para limitar el pico. actual si el suministro es sensible, aunque esto puede reducir el SPL. la frecuencia la tolerancia de ±500 Hz significa que el pico resonante exacto puede variar ligeramente entre unidades; Para obtener un SPL máximo, se recomienda un barrido de frecuencia durante la creación de prototipos para identificar la frecuencia de accionamiento óptima para un lote determinado.
La soldadura es compatible tanto con onda (260 ℃, 4-6 s) como manual (350 ℃, 2-5 s) procesos, con un espacio libre de 2,0 mm entre la carcasa y el baño de soldadura.
| Artículo de prueba | Condición | Criterios de aceptación |
| Humedad | 50 ± 5 ℃, 90–95% HR, 48 h | Todas las especificaciones cumplidas después de la recuperación. |
| Temperatura alta | +80 ± 2 ℃, 48 h | Todas las especificaciones cumplidas después de la recuperación. |
| Baja temperatura | -30 ± 2 ℃, 48 h | Todas las especificaciones cumplidas después de la recuperación. |
| Ciclos de temperatura | -30 ℃ ↔ +80 ℃, 30 min de permanencia, 5 ciclos | Todas las especificaciones cumplidas después de la recuperación. |
| Gota | Madera dura de 75 cm a 10 mm, 3 gotas | Apariencia y rendimiento eléctrico verificados. |
| Vibración | 10–55 Hz, amplitud única de 1,0 mm, ejes XYZ, 0,5 h en total | Sin degradación mecánica o eléctrica |
| Resistencia al calor de soldadura | 250 ± 5 ℃, 10 ± 0,5 s, distancia cuerpo-soldadura de 2,0 mm | Las dimensiones y el rendimiento cumplen con las especificaciones. |
El zumbador pasivo piezoeléctrico de 23*10 mm se ensambla en las mismas instalaciones de Jiangsu que producen el zumbador activo de MEIDI. rango de zumbador, pero sigue un flujo de proceso distinto debido a su arquitectura pasiva. Después de unir el disco piezocerámico al sustrato metálico y encerrarlo en el Carcasa de PBT, el conjunto se somete a una prueba 100% acústica utilizando un estándar Onda cuadrada de 12 Vp‑p, 3500 Hz para verificar SPL, frecuencia y corriente. esto es complementado con el muestreo periódico de confiabilidad descrito anteriormente.
El sistema de calidad de MEIDI, certificado según ISO9001, cubre la inspección del material entrante, verificaciones en proceso y registro de datos de prueba finales. La integración vertical de la instalación. incluida la fabricación interna de moldes y el procesamiento de cerámica: admite repetibilidad resultados de fabricación y ayuda a mantener tiempos de entrega estables para ambas cantidades de prueba y pedidos por volumen.
Circuitos de alarma basados en microcontroladores donde un pin GPIO puede generar un cuadrado de 3500 Hz onda directamente, eliminando la necesidad de un módulo de zumbador activo separado.
Dispositivos médicos portátiles y medidores de mano que se benefician del menor peso de 3 g y perfil delgado de 9,8 mm, mientras que la MCU host ya proporciona el tono de alerta.
Paneles indicadores industriales con múltiples sirenas accionadas por un único multicanal Controlador PWM, que utiliza la respuesta de frecuencia constante del HNR‑2310A para lograr un rendimiento uniforme. salida acústica.
Electrodomésticos y sensores domésticos inteligentes en los que solo se activa el timbre intermitentemente y el diseño pasivo contribuye a reducir la corriente de espera (sin oscilador interno en reposo).
Placas educativas y de prototipado que incluyen un periférico PWM, permitiendo estudiantes e ingenieros experimentaron con la generación de sonido dependiente de la frecuencia.

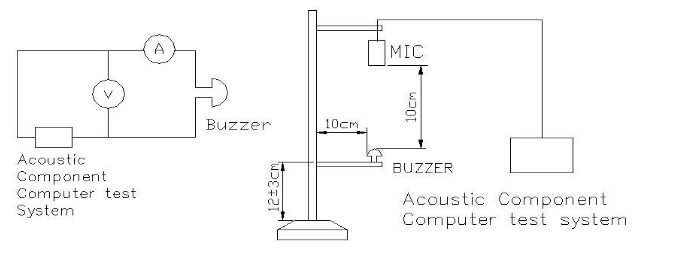

Los datos de diez muestras registrados con una onda cuadrada de 12 Vp‑p a 3500 Hz muestran valores de SPL entre 91 y 94 dB, superando el mínimo de ≥85 dB. Las mediciones actuales van desde 3,87–4,00 mA, que está por debajo del límite del parámetro ≤8 mA y de la cifra ≤5 mA ocasionalmente se observa en los encabezados de los informes de prueba. Las lecturas de frecuencia se encuentran dentro 3486–3600Hz, respetando la ventana de 3500±500Hz. Las dimensiones están confirmadas. a tolerancias de Φ23×9,8 mm.
| Muestra | SPL (dB) | Corriente (mA) | Frecuencia (Hz) | Diámetro (mm) | Altura (mm) |
| 1 | 94 | 3.98 | 3501 | 22.92 | 10.00 |
| 2 | 92 | 4.00 | 3598 | 22.97 | 9.98 |
| 3 | 92 | 3.97 | 3486 | 23.01 | 9.89 |
| 4 | 93 | 3.99 | 3600 | 22.98 | 9.95 |
| 5 | 94 | 3.89 | 3580 | 23.03 | 9.97 |
| 6 | 91 | 3.95 | 3499 | 23.05 | 10.01 |
| 7 | 93 | 3.96 | 3510 | 22.98 | 9.99 |
| 8 | 91 | 3.88 | 3560 | 22.88 | 9.94 |
| 9 | 94 | 3.87 | 3498 | 23.00 | 9.97 |
| 10 | 94 | 3.93 | 3531 | 23.01 | 9.94 |
Conclusión: PASO. La apariencia, la polaridad y la dirección de la cinta son conformes.
1. No aplique voltaje CC directamente al HNR‑2310A; requiere una alternancia Forma de onda para generar sonido. La CC continua puede sobrecalentar el elemento piezoeléctrico.
2. La carcasa no está sellada. Evite que entre agua, fundente o disolvente de limpieza. el puerto de sonido.
3. En ambientes con gases corrosivos, proteja el timbre colocándolo en un en un recinto ventilado o aplicando una capa protectora únicamente a los terminales.
4. El nivel de presión sonora depende del voltaje del variador y de la forma de onda. Verifica que tu La etapa del controlador puede lograr el SPL deseado bajo carga.
5. Mantenga despejada la abertura acústica. Las obstrucciones reducen la producción y pueden desplazar la frecuencia resonante.

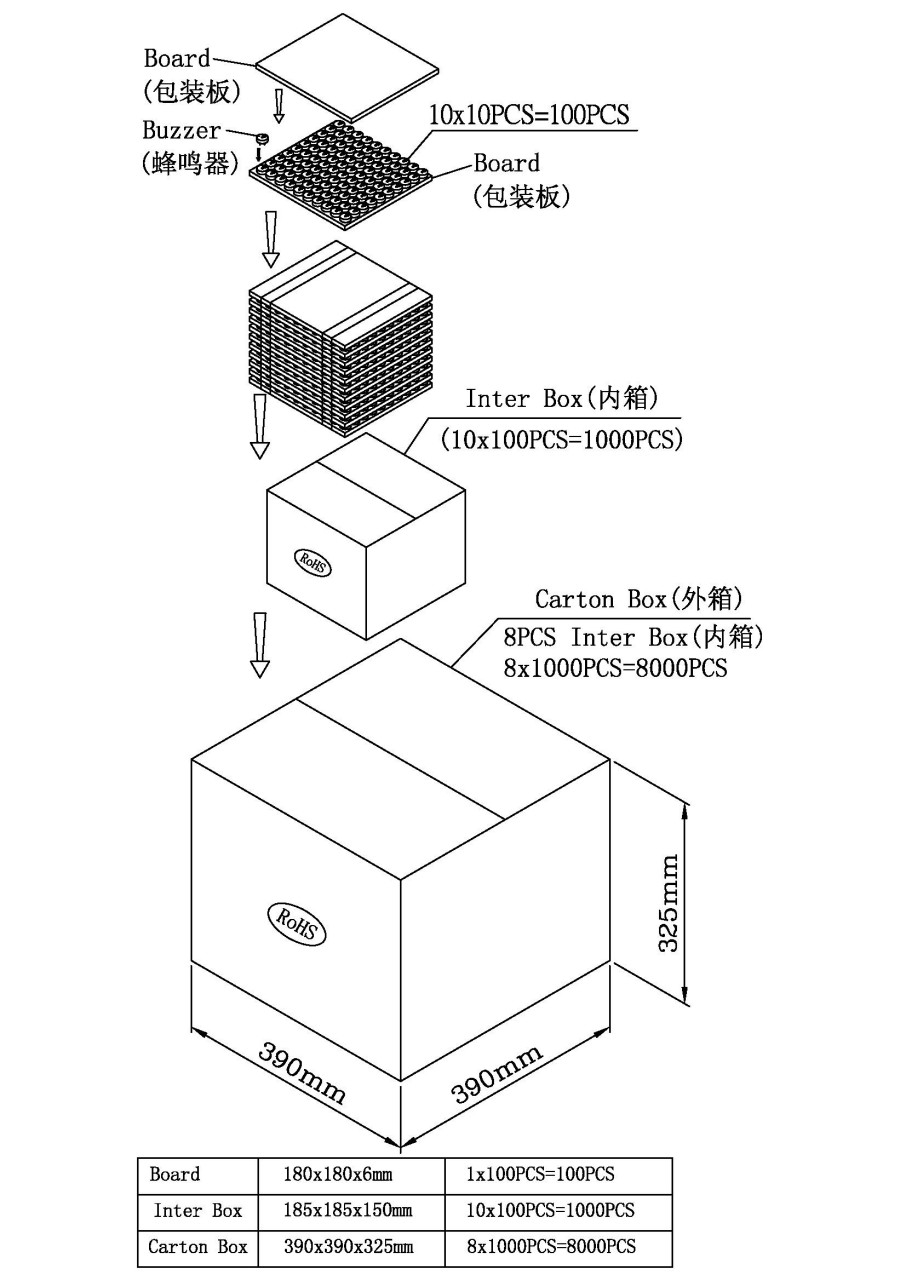

6. Almacenar en un embalaje seco y sellado hasta el momento del montaje para evitar la oxidación de los pasadores.
1. ¿Qué distingue un zumbador pasivo como el zumbador pasivo piezoeléctrico de 23*10 mm de un zumbador activo?
Un zumbador pasivo requiere una señal de accionamiento de CA externa en su frecuencia de resonancia, mientras que un zumbador activo contiene un oscilador interno y solo necesita un suministro de CC. El HNR‑2310A le da al diseñador control total sobre la frecuencia del tono y permite el mismo pin del microcontrolador para controlar múltiples sirenas.
2. ¿Puedo controlar el HNR‑2310A directamente desde un pin de microcontrolador de 3,3 V?
Sí, siempre y cuando la señal pico a pico de 3,3 V esté dentro del rango operativo de 1 a 30 Vp-p. rango. Sin embargo, el SPL resultante será inferior a 12 Vp‑p. Un búfer de transistores o se puede utilizar un cambiador de nivel para lograr una mayor oscilación de voltaje y una salida más fuerte.
3. ¿Por qué el informe de prueba menciona a veces un límite de corriente de ≤5 mA?
Algunos encabezados de informes de prueba hacen referencia a ≤5 mA, lo cual es una inconsistencia en la documentación. La tabla de parámetros del producto especifica ≤8mA y las muestras medidas generalmente extraen alrededor de 4 mA. Comuníquese con MEIDI para confirmar el límite aplicable a su pedido.
4. ¿Cuál es la frecuencia de conducción recomendada para un SPL máximo?
La frecuencia de resonancia nominal es de 3500 Hz. Debido a la tolerancia de ±500 Hz, es Es aconsejable barrer la frecuencia de conducción entre 3000 Hz y 4000 Hz durante creación de prototipos para encontrar el pico exacto para una unidad determinada. MEIDI puede proporcionar frecuencia curvas de respuesta.
5. ¿Existen consideraciones especiales sobre el diseño de PCB para el HNR‑2310A?
La huella del orificio pasante es estándar. Asegúrese de que haya al menos un espacio libre de 2,0 mm entre la carcasa y el baño de soldadura. Para soldadura por ola, el perfil recomendado es 260 ℃ durante 4 a 6 segundos.
Para hojas de datos, notas de aplicación del circuito de accionamiento, datos de barrido de frecuencia o un cotización para el HNR‑2310A, comuníquese con MEIDI con los requisitos de su proyecto. El soporte de ingeniería normalmente responde dentro de un día hábil.
