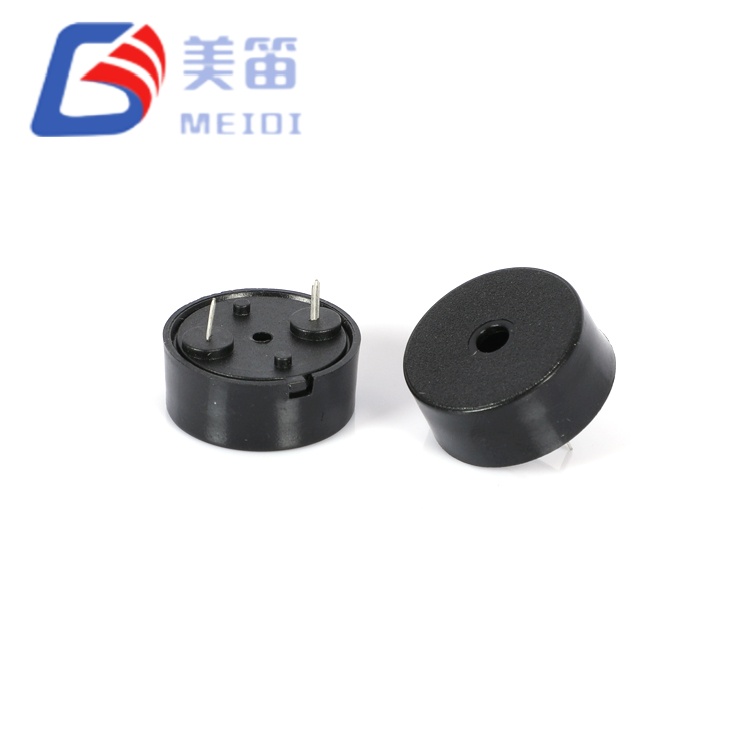

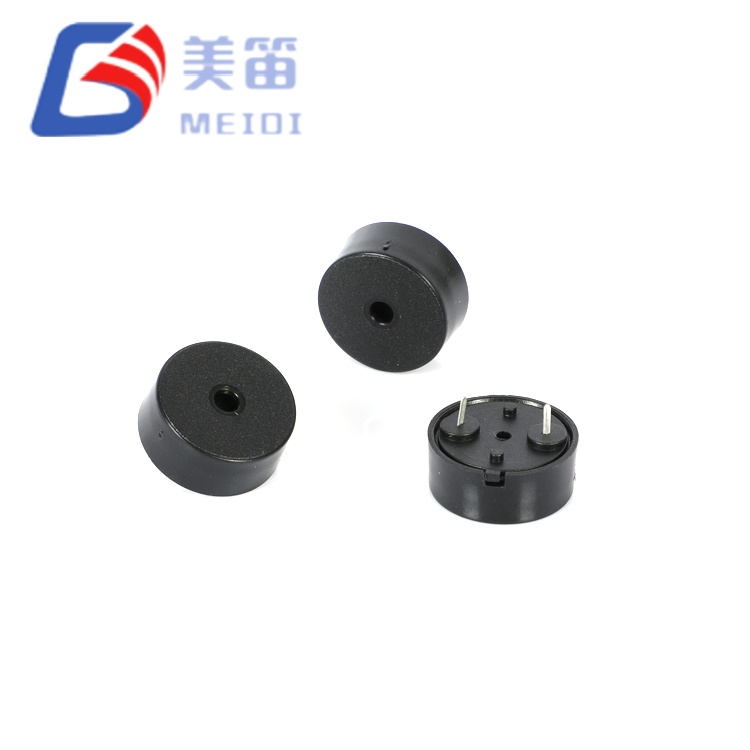

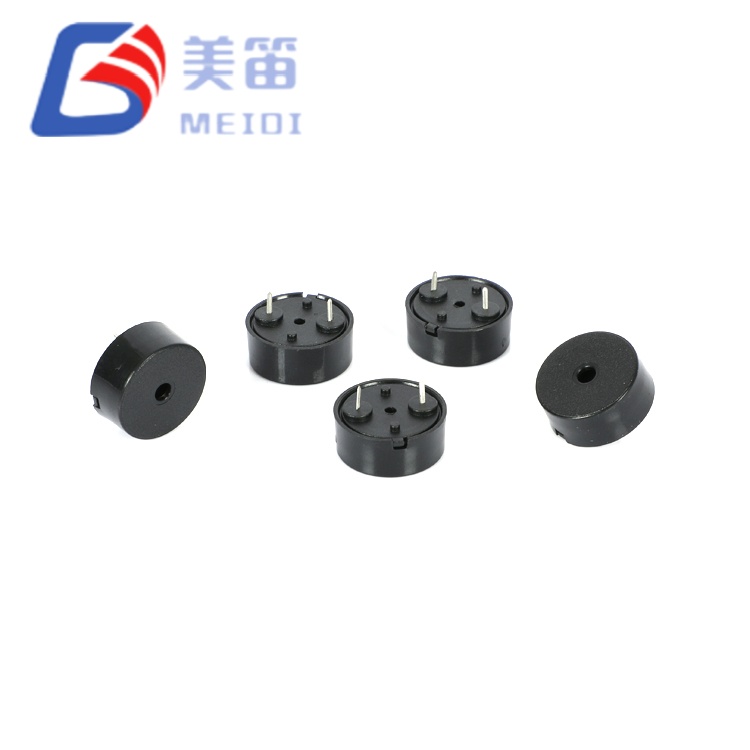

Zumbador pasivo piezoeléctrico de 17*8 mm

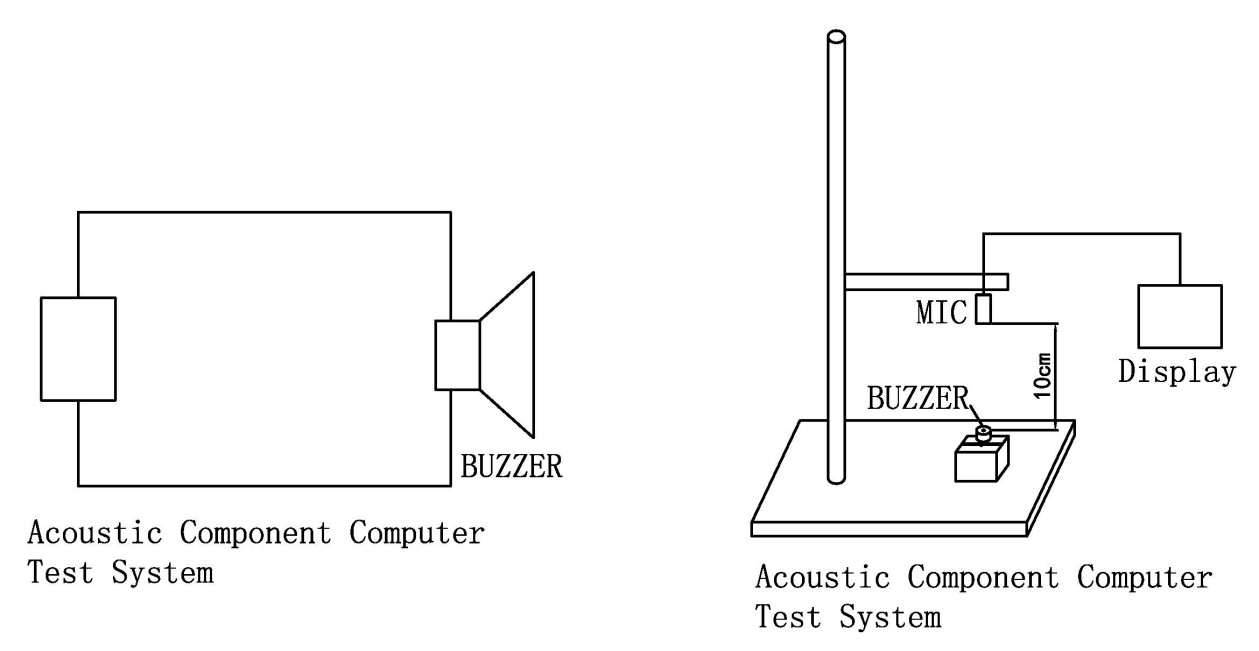

El zumbador pasivo piezoeléctrico de 17*8 mm ofrece dos variantes de frecuencia (3000 Hz y 2000 Hz) en un paquete idéntico de orificios pasantes de Φ17×8 mm. Ambas son sirenas piezoeléctricas pasivas. que dependen de una forma de onda de unidad de CA externa para producir un tono audible. porque el La huella, el espacio entre pines y las dimensiones de la carcasa se comparten entre los dos modelos, un único diseño de PCB puede adaptarse a cualquier frecuencia sin cambios mecánicos. El HNR‑1708 ofrece ≥85 dB a 3000 Hz, mientras que el HNR‑1708 PA10 proporciona ≥75 dB a 2000Hz, ambos medidos a 10cm con onda cuadrada de 12Vp‑p. Consumo actual para cualquiera de las variantes se mantiene en 5 mA o menos. La carcasa PBT negra y 1–30Vp‑p El rango de funcionamiento hace que esta serie sea adecuada para una amplia gama de equipos de interior. donde el microcontrolador anfitrión o el oscilador dedicado suministra la señal de conducción.

Dos opciones de frecuencia: 3000 Hz (HNR‑1708) o 2000 Hz (HNR‑1708 PA10), desde el mismo espacio

Diseño pasivo: requiere onda cuadrada externa o unidad PWM a la frecuencia resonante

12 Vp‑p nominal, rango operativo de 1 a 30 Vp‑p; Consumo de corriente ≤5 mA

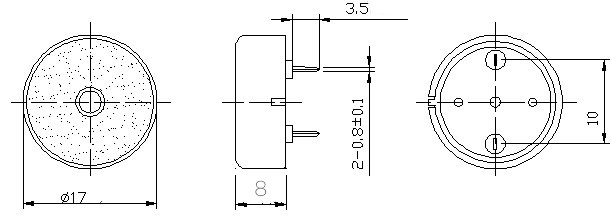

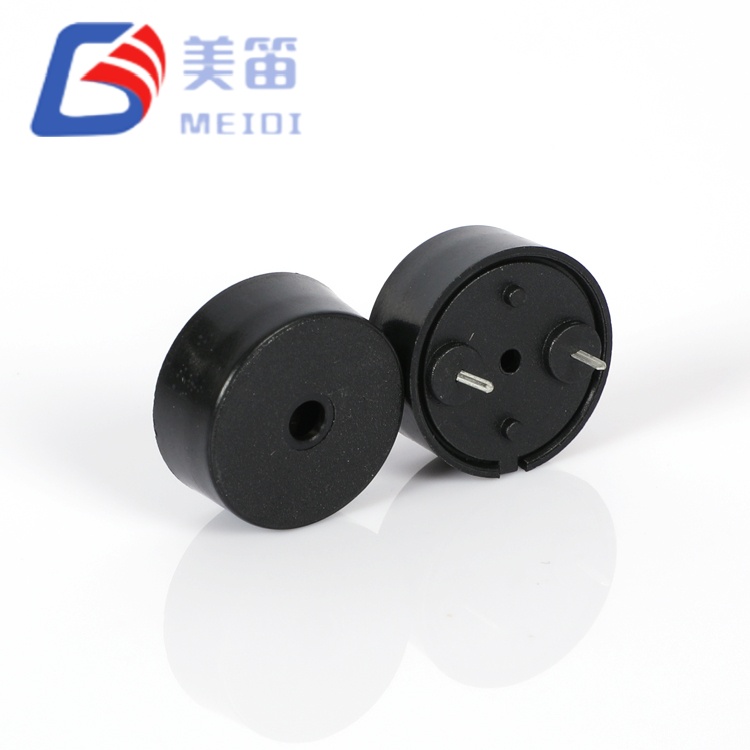

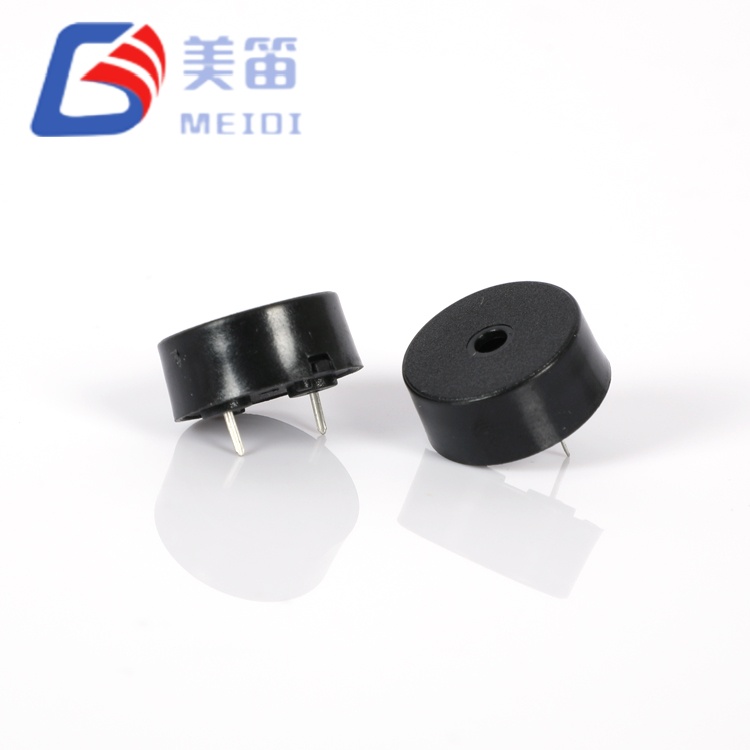

Paquete de orificio pasante de PBT negro de Φ17,0 × 8,0 mm, compatible con soldadura manual y por ola

Temperatura de funcionamiento: -20 ℃ a +70 ℃ continuo

Guía de selección de modelos

La elección entre HNR‑1708 y HNR‑1708 PA10 depende principalmente del producto deseado. frecuencia de alerta y requisito de presión sonora. El HNR‑1708, con su mayor Tono de 3000 Hz y salida de ≥85 dB, es más adecuado para entornos donde Un sonido más nítido y penetrante es beneficioso, como el de advertencia industrial. paneles o equipos que operen en áreas con ruido de fondo moderado. El HNR‑1708 PA10 funciona a 2000 Hz inferiores con ≥75 dB, lo que produce un Tono que es menos intrusivo y más apropiado para entornos tranquilos. como recordatorios de dispositivos médicos o sensores residenciales.

Debido a que ambos modelos comparten la misma huella de Φ17 mm, disposición de pines y 8 mm altura, un solo diseño de PCB se puede validar con una variante y luego implementar con el otro a medida que cambian los requisitos de la aplicación. ambos aceptan una señal de excitación de 1–30 Vp-p y consume ≤5 mA, por lo que el mismo circuito de excitación Se puede utilizar para cualquier modelo. La diferencia de peso: 1 g para HNR‑1708 versus 1,4 g para HNR-1708 PA10: refleja la ligera diferencia Construcción interna que produce la frecuencia de resonancia más baja.

Para aplicaciones que requieren ambas frecuencias dentro del mismo producto familia, la serie HNR‑1708 permite al diseñador almacenar una sola PCB y diseño de la vivienda al tiempo que ofrece dos firmas acústicas, reduciendo diseño mecánico elevado.

Recomendaciones para el circuito de transmisión

Como zumbadores piezoeléctricos pasivos, ambas variantes del HNR‑1708 necesitan una alimentación de CA externa. señal para producir sonido. Un microcontrolador GPIO configurado para salida PWM en La frecuencia objetivo (3000 Hz o 2000 Hz) con un ciclo de trabajo del 50 % es la más enfoque común. Para sistemas lógicos de 3,3 V o 5 V, un búfer de transistor simple puede traducir la señal al nivel nominal completo de 12 Vp‑p para obtener un SPL más alto.

La naturaleza capacitiva de la carga: aproximadamente 12 nF para HNR‑1708 y 25 nF para HNR‑1708 PA10: significa que se producen picos de corriente en cada borde de la forma de onda conductora. Una resistencia en serie pequeña (normalmente de 100 a 330 Ω) puede limitar la corriente máxima sin afectar significativamente el SPL. Para baterías diseños, el consumo de corriente promedio ≤5mA hace que estos zumbadores sean económicos funcionan incluso con pilas de botón o pequeños paquetes de iones de litio.

La soldadura es compatible con ola (260 ℃, 4–6 s) y manual (350 ℃, 2–5 s) métodos. Mantenga ≥2,0 mm entre la carcasa y el baño de soldadura.

Escenarios de aplicación

Indicadores de advertencia industriales que se benefician del tono de 3000 Hz del HNR‑1708 eliminar el ruido de la maquinaria en el piso de una fábrica.

Recordatorios de dispositivos médicos (bombas de infusión, monitores de signos vitales) donde El tono de 2000 Hz del HNR‑1708 PA10 proporciona una alerta menos intrusiva en salas silenciosas.

Sensores y timbres domésticos inteligentes, donde se puede completar la misma PCB cualquiera de las variantes dependiendo de la preferencia regional por el tono de alerta.

Instrumentos de prueba portátiles alimentados por una batería de 3,7 V, mediante un transistor para aumentar el voltaje del variador y el consumo ≤5mA para extender el tiempo de ejecución.

Paneles de alarma multizona que requieren diferentes tonos por zona: HNR‑1708 para advertencias críticas y HNR-1708 PA10 para notificaciones de estado, utilizando un diseño de PCB único para ambos.

Precauciones

1. No aplique voltaje CC directamente. Ambas variantes requieren una señal de variador de CA. para generar sonido. La CC continua puede dañar el elemento piezoeléctrico.

2. La carcasa no está sellada. Evite agua, residuos de fundente o disolventes de limpieza. entre al puerto de sonido.

3. En ambientes corrosivos, instale el zumbador en un recinto protegido o aplique revestimiento conformado únicamente a los terminales.

4. El SPL depende del voltaje del variador y de la forma de onda. Verifique que la etapa del controlador Cumple con la oscilación de voltaje requerida bajo la carga capacitiva.

5. Mantenga el puerto acústico sin obstrucciones. Incluso una cobertura parcial puede reducir la salida en varios decibeles.

6. Almacenar en un embalaje seco y sellado hasta el momento del montaje para evitar la oxidación de los pasadores.

Preguntas frecuentes

1. ¿Cómo elijo entre HNR‑1708 y HNR‑1708 PA10?

Seleccione HNR‑1708 para 3000 Hz, ≥85 dB, adecuado para entornos industriales o más ruidosos. Seleccione HNR‑1708 PA10 para 2000 Hz, ≥75 dB, mejor para entornos médicos o residenciales. Ambos comparten dimensiones y distribución de pines idénticas, por lo que el diseño de la PCB no cambia.

2. ¿Puedo controlar estos zumbadores directamente desde un pin de microcontrolador?

Sí, si el pin puede suministrar suficiente corriente y el nivel lógico cae dentro del rango Rango de 1–30 Vp‑p. Para microcontroladores de 3,3 V o 5 V, se necesita un búfer de transistor. Recomendado para lograr una mayor oscilación de voltaje y una salida más fuerte.

3. ¿Qué frecuencia debo utilizar para la señal de conducción?

Utilice 3000 Hz para HNR‑1708 y 2000 Hz para HNR‑1708 PA10. Debido a ±500Hz tolerancia, un barrido de frecuencia durante la creación de prototipos puede identificar el SPL máximo exacto para un lote determinado. MEIDI puede proporcionar curvas de caracterización.

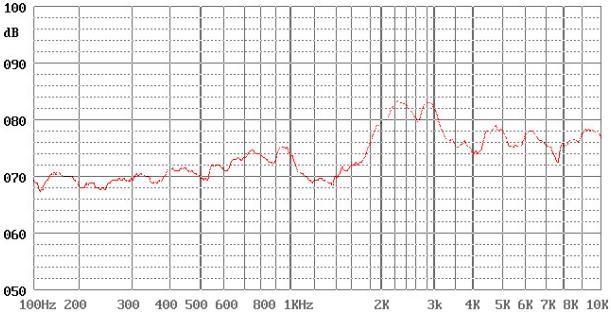

4. ¿Por qué el informe de prueba HNR-1708 se basa en un modelo diferente?

El informe disponible actualmente utiliza datos HNR‑1707 a 5Vp‑p / 4000Hz como referencia. Comuníquese con MEIDI para obtener datos de prueba específicos del HNR‑1708 a 12 Vp‑p/3000 Hz.

5. ¿La serie HNR‑1708 es adecuada para dispositivos que funcionan con baterías?

Sí. El consumo de corriente de ≤5 mA y el rango operativo de 1–30 Vp‑p lo hacen práctico para funcionamiento con batería. Un convertidor elevador o un búfer de transistor pueden aumentar la voltaje de accionamiento si se necesita un SPL más alto de una batería de bajo voltaje.

Consulta técnica

Para hojas de datos, diseños de referencia de circuitos de accionamiento, datos de barrido de frecuencia o soporte de selección de variantes para la serie HNR‑1708, comuníquese con MEIDI con su detalles de la aplicación. La respuesta de ingeniería suele tardar un día hábil.
