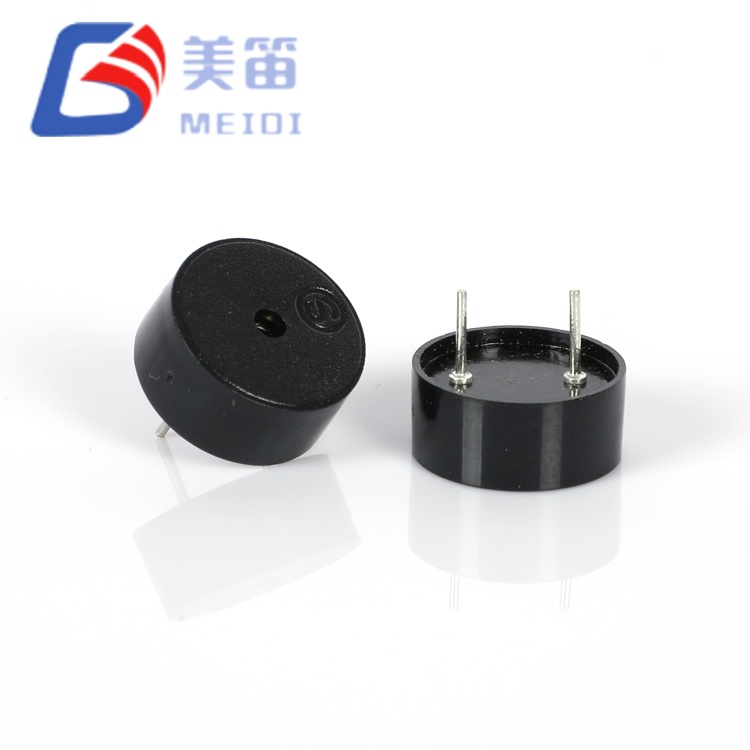

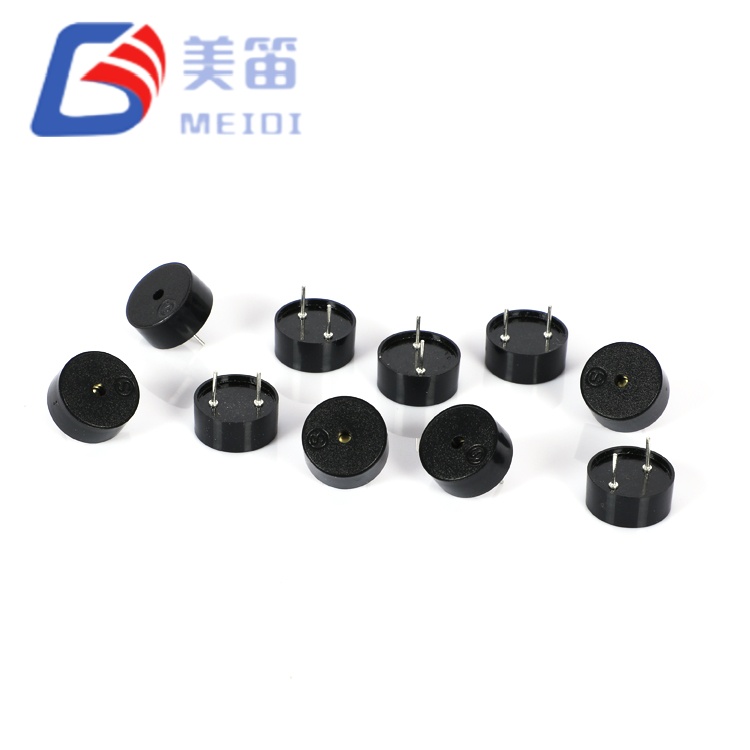

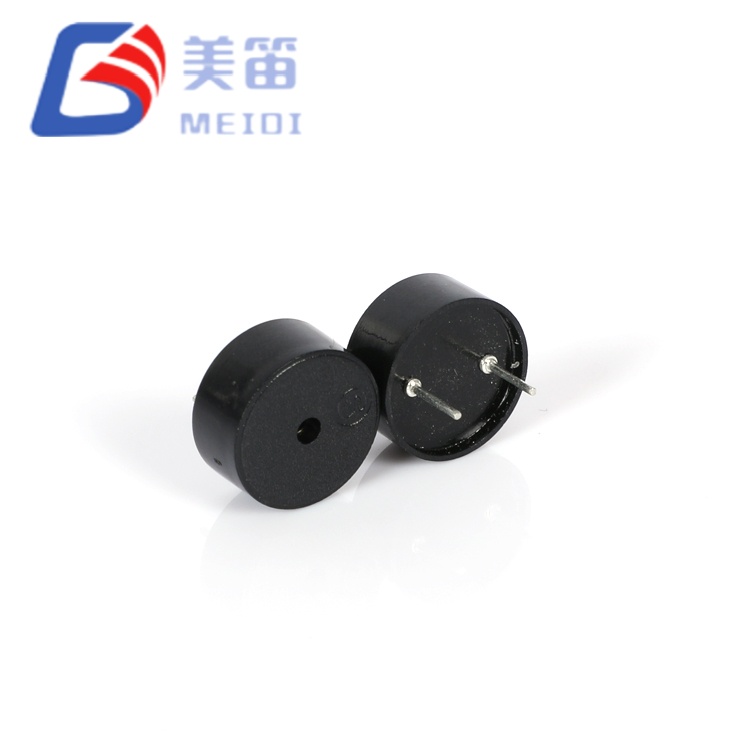

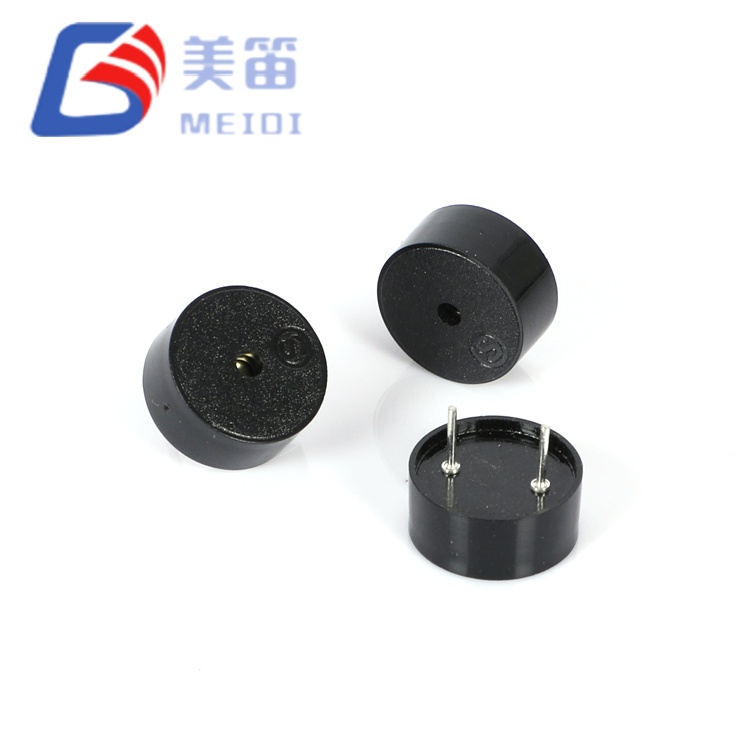

Zumbador pasivo piezoeléctrico de 12*5,5 mm

La serie HNR‑1255 comprende zumbadores pasivos piezoeléctricos de orificio pasante diseñados para sistemas donde el voltaje de suministro varía significativamente según las variantes del producto o las condiciones de operación. Con un rango de accionamiento ultra amplio de 1 a 30 V, un solo componente se adapta a todo, desde baterías de iones de litio de una sola celda (3,0 a 4,2 V) hasta rieles lógicos de 5 V, circuitos de accesorios automotrices de 12 V y buses de control industrial de 24 V, lo que elimina los circuitos de regulación de voltaje y simplifica la gestión global de BOM.

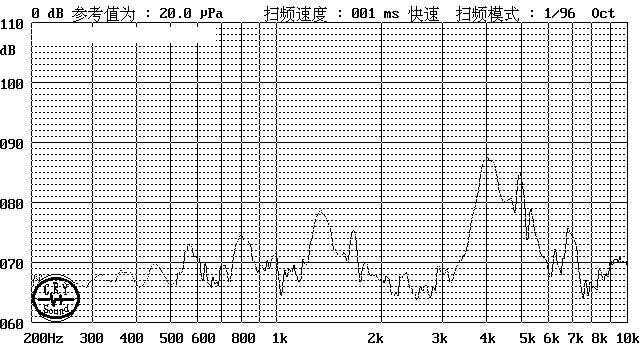

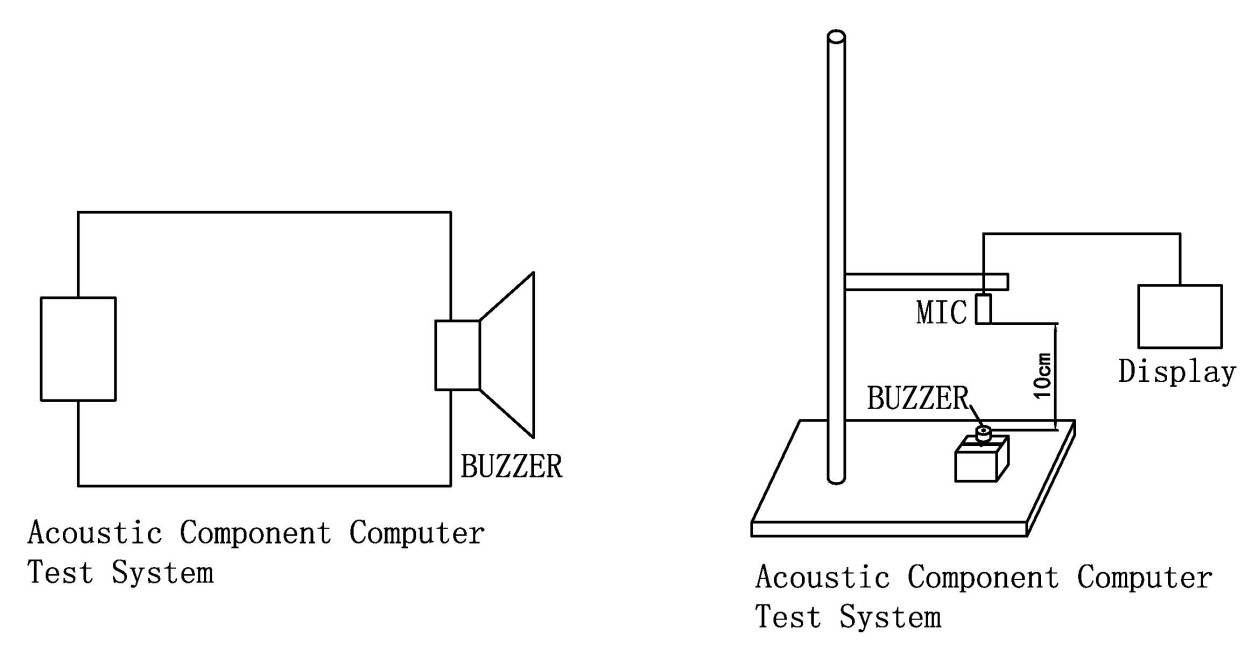

Fabricados por MEIDI en la provincia de Jiangsu, estos zumbadores cuentan con un diafragma cerámico piezoeléctrico de 12,5 mm, sustancialmente más grande que las variantes económicas de 9 mm, que ofrece ≥80 dB SPL a 4000 Hz con un consumo de corriente de solo ≤10 mA. La frecuencia resonante de 4000 Hz se encuentra en el borde superior del pico de sensibilidad auditiva humana (2–4 kHz), lo que proporciona alertas nítidas y perceptibles con un gasto mínimo de energía. Dos variantes mecánicas comparten un rendimiento eléctrico idéntico: PA5.0 para montaje empotrado en PCB y PA6.5 para aplicaciones de separación elevada o de panel.

Características clave

Compatibilidad de unidad ultra amplia de 1 a 30 V: elimina los circuitos de regulación de voltaje en buses de iones de litio de una sola celda (3,0 a 4,2 V), lógicos de 5 V, automotores de 12 V y industriales de 24 V.

Resonancia auditiva de punto óptimo de 4000 Hz: posicionada para una máxima perceptibilidad humana con un mínimo gasto de energía; posicionado para la máxima perceptibilidad humana con un mínimo gasto de energía"

Consumo de corriente inferior a 10 mA: a 5 Vp-p, onda cuadrada de 4000 Hz; permite la unidad MCU GPIO directa y una mayor duración de la batería en medición inalámbrica

Diámetro de cerámica expandida de 12,5 mm: área de diafragma 54 % mayor que las variantes de 9 mm; En teoría, un área más grande mejora la eficiencia acústica.

Plataforma de doble longitud de cable: PA5.0 y PA6.5 comparten una lista de materiales eléctrica; La selección mecánica ocurre en el ensamblaje sin rediseño del circuito.

Carcasa de PBT tolerante a reparaciones: resiste soldadura por ola a 260 ℃ y retrabajo manual a 350 ℃; Trazabilidad de lotes durante 10 años mediante marcado de código de lote

Aplicaciones típicas

Medidores de servicios públicos inteligentes: alertas de manipulación, advertencias de fallas de comunicación y chirridos de batería baja en medidores de gas, agua y electricidad que funcionan con celdas primarias de litio de 3,6 V.

Diagnóstico médico portátil: tonos de finalización de pruebas, pitidos de estado de calibración y alertas de error en monitores de glucosa y oxímetros de pulso portátiles

Redes de sensores industriales: alarmas de fallas y notificaciones de umbrales en nodos de IoT alimentados por bus de campo de 12 V/24 V y unidades de telemetría remota

Electrónica de posventa para automóviles: integración de bus de accesorios de 12 V para sensores de estacionamiento, monitores de presión de neumáticos e indicaciones de voz de cámara de tablero

Sistemas de administración de baterías: advertencias audibles de sobrecarga, descontrol térmico y desequilibrio de celdas en circuitos de protección de paquetes de iones de litio

Control de acceso de seguridad: alertas de puerta abierta a la fuerza, identificación inválida y batería baja en configuraciones de alimentación independientes de 12 V o extraídas mediante PoE

Preguntas frecuentes

1. ¿Puedo controlar la serie HNR-1255 directamente desde un pin GPIO del microcontrolador de 3,3 V?

Sí, dentro de los límites actuales. A 3,3 Vp-p, la carga capacitiva de 12 nF consume aproximadamente entre 6 y 7 mA a 4000 Hz; verifique con mediciones reales. SPL estará por debajo de la especificación de 5Vp-p; verificar la salida con muestras. Para obtener la máxima salida, utilice un búfer lógico de 5 V o una etapa de controlador de transistor. El rango operativo de 1 a 30 V garantiza que el zumbador no se dañe con la unidad de 3,3 V; simplemente funciona por debajo de la salida acústica nominal.

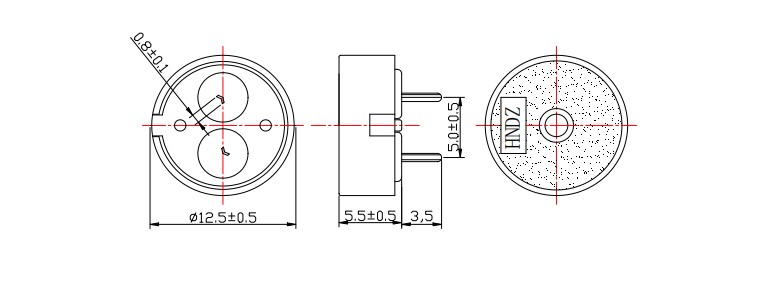

2. ¿Cuál es la diferencia práctica entre PA5.0 y PA6.5 en el diseño de mi PCB?

El rendimiento eléctrico y acústico es idéntico. La diferencia es mecánica: PA5.0 tiene una longitud de cable estándar para montaje empotrado contra la superficie de la PCB), mientras que PA6.5 proporciona cables extendidos para aplicaciones que requieren mayor separación, como la inserción del panel frontal a través de un bisel, espacio libre para revestimiento conformado o espacios para flujo de aire térmico. Ambas variantes comparten el mismo patrón de orificios de PCB y la misma zona de exclusión; la sustitución no requiere ningún cambio de circuito o diseño.

3. ¿Cómo se compara la frecuencia de 4000 Hz con las alternativas de 2700 Hz en entornos del mundo real?

4000 Hz se encuentra en el borde superior del pico de sensibilidad auditiva humana de 2 a 4 kHz, lo que lo hace más perceptible que 2700 Hz en ruidos ambientales bajos a moderados (oficinas, hogares, instalaciones médicas). Sin embargo, 2700 Hz penetran más eficazmente el ruido industrial de alta frecuencia (motores, compresores por encima de 3 kHz). Para entornos interiores de consumo, médicos y de oficina, 4000 Hz proporciona un carácter tonal más nítido y "urgente". Para pisos de fábricas y compartimientos de motores, puede ser preferible 2700 Hz. La serie HNR-1255 está optimizada para el escenario anterior.

4. ¿Por qué la tolerancia de capacitancia es ±40% y cómo afecta esto al diseño de mi controlador?

La capacitancia cerámica piezoeléctrica varía según el lote de material, el área del electrodo y el espesor dieléctrico. El nominal de 12 nF con una tolerancia de ±40 % (7,2–16,8 nF) es típico para esta clase de zumbador. En la práctica, el lote de muestra midió entre 11,7 y 14,2 nF. Para el diseño del controlador, dimensione la etapa de salida para el rango de tolerancia de capacitancia especificado. Para el diseño del controlador, dimensione la etapa de salida para la carga de 16,8 nF en el peor de los casos en su frecuencia de conmutación. A 4000 Hz, 16,8 nF requiere una corriente de carga máxima de ~13 mA, lo que aún está dentro de las capacidades de los transistores de señal pequeña. Una resistencia en serie de 100 Ω puede limitar la corriente de entrada si la unidad GPIO es marginal.

5. ¿Puedo operar este timbre continuamente a 30 V y cuál es la vida útil esperada?

El máximo de 30 V es una clasificación de supervivencia, no una recomendación de funcionamiento continuo. A 30 Vp-p, el elemento piezoeléctrico experimenta máxima tensión mecánica y calentamiento dieléctrico. Para aplicaciones de tono continuo, MEIDI recomienda limitar el voltaje del variador o implementar un control del ciclo de trabajo para preservar la adhesión del electrodo y la integridad de la cerámica. Comuníquese con MEIDI para obtener datos de por vida en condiciones de operación específicas. Para aplicaciones de alarma continua, la reducción de voltaje o el ciclo de trabajo extiende la vida útil proporcionalmente.
