Para diseños donde el espacio en la placa es limitado pero aún se requiere una alerta audible clara, El zumbador pasivo piezoeléctrico de 14*4 mm proporciona un zumbador pasivo de 4000 Hz en un orificio pasante de Φ13,8 × 4,0 mm. paquete. Dos opciones de SPL comparten el mismo espacio: la variante estándar produce ≥70 dB mientras consume ≤5mA, y el HNR‑1404 PA7.5 aumenta el nivel de sonido a ≥80dB en ≤10 mA. Ambos modelos aceptan una señal de variador de CA de 1 a 30 Vp-p, lo que brinda al diseñador total control sobre la frecuencia y el volumen a través de la forma de onda externa. La carcasa PBT negra y un peso inferior a 1 gramo se adaptan a instrumentos portátiles, sensores compactos y dispositivos de uso crítico para el espacio. Indicadores industriales donde ya hay un microcontrolador u oscilador dedicado. disponibles para generar el tono.
Dos clasificaciones de SPL en un mismo espacio: ≥70 dB (estándar) o ≥80 dB (PA7.5)
Diseño pasivo: requiere onda cuadrada externa o PWM a 4000 Hz
Clasificación de 5 Vp‑p, rango operativo de 1 a 30 Vp‑p
Orificio pasante de PBT negro de Φ13,8×4,0 mm, 0,6 g (estándar)/0,67 g (PA7.5)
| Parámetro | HNR‑1404 / HNR‑1404L | HNR-1404 PA7.5 | Condiciones de prueba / Notas |
| Tipo de producto | Zumbador pasivo piezoeléctrico | Zumbador pasivo piezoeléctrico | — |
| Tensión nominal | 5 Vp‑p | 5 Vp‑p | De pico a pico |
| Voltaje de funcionamiento | 1–30 Vp‑p | 1–30 Vp‑p | Rango de señal de conducción |
| Frecuencia resonante | 4000Hz | 4000Hz | A tensión nominal |
| Salida de sonido a 10 cm | ≥70dB | ≥80dB | Onda cuadrada de 4000 Hz, 5 Vp‑p |
| Consumo actual | ≤5mA | ≤10mA | Onda cuadrada de 4000 Hz, 5 Vp‑p |
| Temperatura de funcionamiento | -20 ℃ ~ +60 ℃ | -20 ℃ ~ +70 ℃ | Continuo |
| Temperatura de almacenamiento | -30 ℃ ~ +70 ℃ | -30 ℃ ~ +80 ℃ | No operativo |

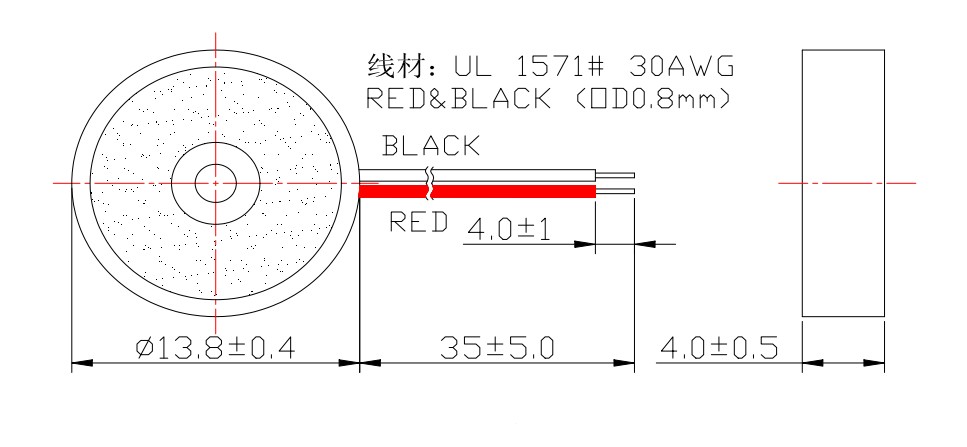

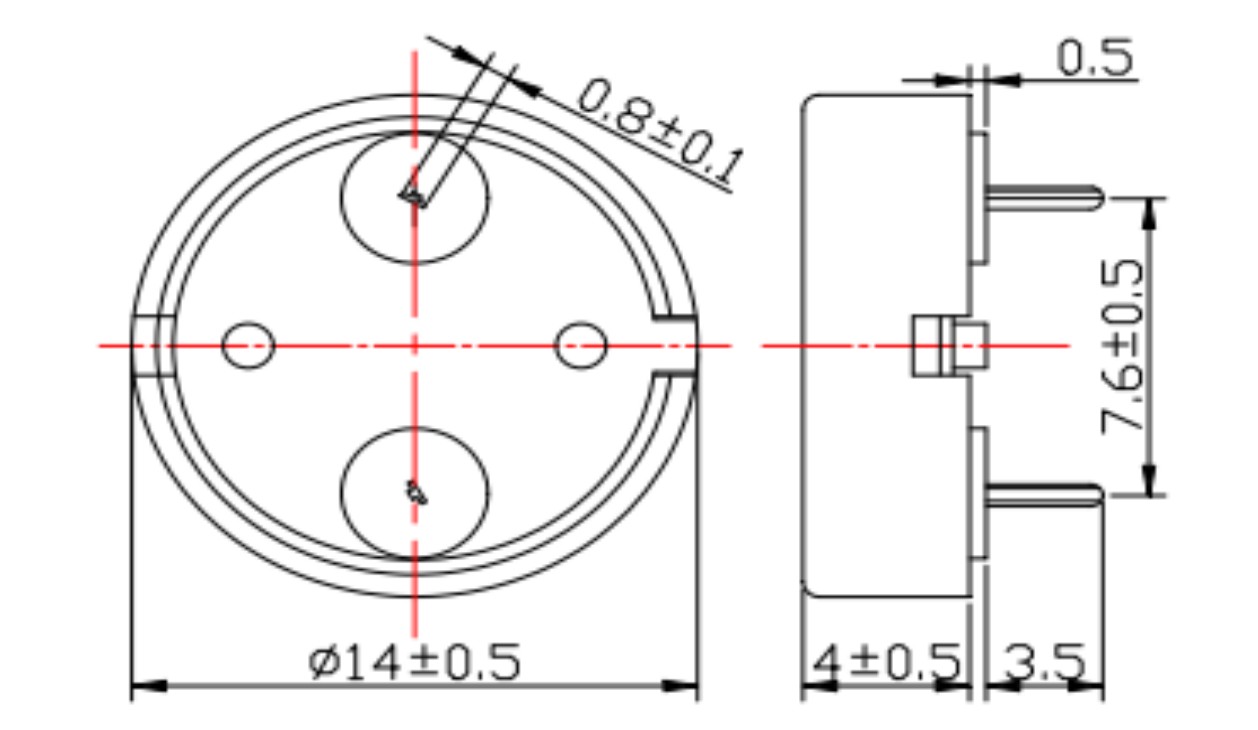

| Dimensiones (Diámetro × Alto) | Φ13,8 ± 0,4 × 4,0 ± 0,5 mm | Φ13,8 ± 0,4 × 4,0 ± 0,5 mm | Solo cuerpo |
| Peso | 0,6 ± 0,1 gramos | 0,67 ± 0,1 gramos | Típico |
| Material de la carcasa | PBT negro | PBT negro | — |
| Capacidad | 12 ± 40 % nF | 12 ± 40 % nF | Sólo referencia; no por muestra |
| Tipo de montaje | Orificio pasante | Orificio pasante | Se recomienda soldadura manual |
La principal distinción entre los dos modelos radica en la presión sonora y el rango de temperatura. El estándar HNR‑1404/L está diseñado para indicadores de baja corriente (≤5mA, ≥70dB) y Funciona hasta +60 ℃. El HNR‑1404 PA7.5 intercambia una corriente más alta (≤10mA) por una Aumento de 10 dB en la salida y temperatura de funcionamiento extendida a +70 ℃, lo que lo hace Más adecuado para entornos donde la audibilidad o el margen térmico es una prioridad. Ambos comparten la misma frecuencia resonante, distribución de pines y dimensiones de la carcasa, por lo que el La elección no afecta el diseño de la PCB.
Como sirenas pasivas, estos zumbadores necesitan una forma de onda de CA externa. Un microcontrolador GPIO La configuración típica es generar una onda cuadrada de 4000 Hz con un ciclo de trabajo del 50 %. La carga capacitiva (≈12nF) genera picos de corriente en cada borde; una resistencia en serie pequeña (100–220 Ω) puede limitar la corriente máxima sin una pérdida notable de SPL. La entrada de 1–30Vp‑p El rango permite la conexión directa a lógica de 3,3 V o 5 V, aunque se incluye un búfer de transistor. Se recomienda cuando se necesita un SPL más alto.
Soldadura manual: temperatura del hierro 350 ± 10 ℃, permanencia de 2 a 5 s, hasta 2 a 3 ciclos. Mantenga ≥2,0 mm desde la carcasa hasta la junta de soldadura.
| Artículo de prueba | Condición | Criterios de aceptación |
| Humedad | 50 ± 5 ℃, 90–95% HR, 48 h | Todas las especificaciones satisfechas después de la recuperación. |
| Temperatura alta | +80 ± 2 ℃, 48 h | Todas las especificaciones satisfechas después de la recuperación. |
| Baja temperatura | -30 ± 2 ℃, 48 h | Todas las especificaciones satisfechas después de la recuperación. |
| Ciclos de temperatura | -30 ℃ ↔ +80 ℃, 30 min de permanencia, 5 ciclos | Todas las especificaciones satisfechas después de la recuperación. |
| Gota | Madera dura de 75 cm a 10 mm, 3 gotas | Apariencia y rendimiento eléctrico verificados. |
| Vibración | 10–55 Hz, amplitud de 1,0 mm, XYZ, 0,5 h | Sin degradación mecánica o eléctrica |
| Resistencia al calor de soldadura | 250 ± 5 ℃, 10 ± 0,5 s, espacio libre de 2,0 mm | Las dimensiones y el rendimiento cumplen con las especificaciones. |
MEIDI realiza un control acústico 100% en cada unidad y toma muestras de cada lote de producción. para el protocolo anterior bajo su sistema ISO9001.
Sensores IoT compactos y wearables donde la variante estándar ≤5mA minimiza drenaje de energía, impulsado directamente por un pin MCU de bajo voltaje.
Terminales portátiles industriales y dispositivos médicos portátiles que necesitan un mayor volumen alerta; El modelo PA7.5 ofrece ≥80 dB sin dejar de encajar dentro del mismo Sobre de 4 mm de altura.
Tableros de alarma multitono que utilizan el mismo PCB para ambas variantes para diferenciar niveles de advertencia por SPL en lugar de por frecuencia.
Los datos de referencia del modelo HNR‑1407 (misma plataforma) muestran valores de SPL entre 83–86 dB a 4000 Hz, 5 Vp‑p, superando el mínimo de ≥70 dB. Lecturas actuales manténgase por debajo de 1 mA. Las mediciones de capacitancia se encuentran entre 11,2 y 12,9 nF, consistentemente con el nominal de 12nF. Comuníquese con MEIDI para obtener datos de lotes específicos del HNR‑1404.
| Muestra | SPL (dB) | Corriente (mA) | Capacitancia (nF) | Diámetro (mm) | Altura (mm) |
| 1 | 85 | 0.73 | 11.5 | 14.01 | 4.10 |
| 2 | 84 | 0.82 | 12.0 | 13.90 | 4.05 |
| 3 | 83 | 0.74 | 12.1 | 14.00 | 4.00 |
| 4 | 85 | 0.76 | 11.2 | 13.98 | 4.01 |
| 5 | 84 | 0.78 | 12.5 | 13.92 | 3.98 |
| 6 | 85 | 0.72 | 12.1 | 14.02 | 4.02 |
| 7 | 83 | 0.80 | 12.3 | 13.89 | 4.02 |
| 8 | 84 | 0.79 | 12.1 | 14.03 | 3.99 |
| 9 | 85 | 0.80 | 12.4 | 13.95 | 4.01 |
| 10 | 86 | 0.76 | 12.9 | 13.98 | 4.02 |
Conclusión: PASO. Se verifica la apariencia, polaridad y dirección de la cinta.
1. Aplique únicamente el variador de CA. El voltaje CC no producirá sonido y puede dañar el elemento.
2. La carcasa no está sellada. Mantenga el puerto de sonido seco y libre de contaminantes.
3. En atmósferas corrosivas, monte dentro de un gabinete protegido.
4. El SPL depende del voltaje del variador y de la forma de onda; verificar bajo condiciones de carga reales.
5. No bloquee la apertura acústica.
6. Almacenar en envases secos para evitar la oxidación de los pines.
1. ¿Cómo elijo entre el HNR‑1404 estándar y el PA7.5?
Seleccione el modelo estándar para corriente más baja (≤5mA) y salida ≥70dB; elija PA7.5 cuando se necesitan 10 dB más de presión sonora o un límite de funcionamiento de +70 ℃. Ambos se ajustan a la mismas almohadillas de PCB.
2. ¿Puedo controlar estos zumbadores con una fuente de CC?
No. Requieren una señal de CA externa (onda cuadrada/PWM) a 4000 Hz para generar sonido.
3. ¿Qué frecuencia de accionamiento proporciona el SPL más alto?
La frecuencia de resonancia es de 4000Hz. Un barrido de frecuencia cerca de este valor identificará el pico exacto para un lote determinado.
4. ¿Cuáles son las configuraciones de soldadura recomendadas?
Soldadura manual: hierro a 350 ± 10 ℃, 2 a 5 s por unión, máximo 2 a 3 ciclos. Mantenga el carcasa al menos a 2,0 mm del punto de soldadura.
Para hojas de datos, curvas de respuesta de frecuencia o informes de prueba específicos de lotes, comuníquese con MEIDI con los detalles de su solicitud. La respuesta de ingeniería normalmente dentro de un día hábil.
