En breve:Un zumbador pasivo electromagnético SMD de 9 × 4,2 mm es un componente electroacústico de montaje en superficie que convierte una señal de unidad externa en una alerta audible clara sin consumir espacio valioso en la PCB. Esta guía de 2026 se centra en el zumbador electromagnético MEIDI HN-9042W (su tamaño de 9 mm × 4,2 mm, resonancia de 2730 Hz, rango de 2 a 4 Vp-p y 85 dB mínimo) y explica a los ingenieros de diseño y compradores cómo funciona un zumbador electromagnético del tipo SMD pasivo, qué especificar y cómo integrarlo.
Un zumbador pasivo electromagnético SMD de 9 × 4,2 mm es un transductor electroacústico que convierte una señal de accionamiento eléctrico alterna en sonido a través de la interacción electromagnética. A diferencia de un zumbador electromagnético activo con un oscilador incorporado, un zumbador electromagnético pasivo no tiene un generador de tonos interno; necesita una onda cuadrada externa o una señal de CA para sonar. Eso hace que el zumbador electromagnético SMD sea una opción flexible cuando su firmware ya activa una salida PWM y desea controlar el tono, la melodía o el patrón de alerta en lugar de aceptar un tono fijo.

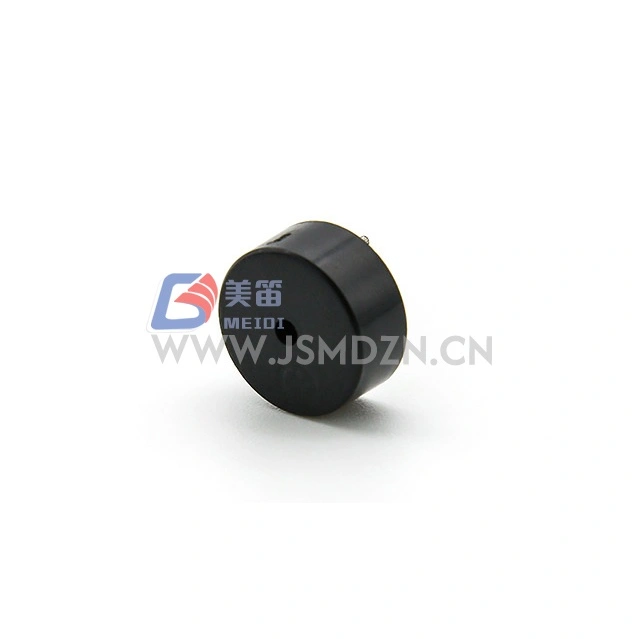

El zumbador electromagnético MEIDI HN-9042W está construido alrededor de un factor de forma compacto de 9 mm × 4,2 mm. Su rango operativo de bajo voltaje y su mecanismo electromagnético se adaptan a productos electrónicos que necesitan un indicador de sonido dedicado y, al mismo tiempo, mantienen la placa pequeña: los dispositivos inteligentes, sensores y controles de bajo voltaje se benefician de un zumbador electromagnético de este tamaño. Como dispositivo de montaje en superficie, este zumbador electromagnético SMD está diseñado para el ensamblaje automatizado de PCB mediante un proceso de reflujo adecuado.
Las características de diseño típicas del zumbador electromagnético incluyen:
Para obtener información detallada sobre el producto, consulte laPágina del producto MEIDI HN-9042W.
El principio de funcionamiento de un zumbador electromagnético SMD se basa en la interacción entre una bobina y un elemento magnético. Cuando una señal alterna pasa a través de la bobina, la fuerza magnética resultante impulsa un diafragma móvil o una estructura vibratoria relacionada. Su movimiento repetido desplaza el aire y produce un tono audible: la misma idea de bobina móvil que un altavoz, reducida a unos pocos milímetros en este timbre electromagnético.
Para el zumbador electromagnético HN-9042W, la frecuencia de resonancia especificada es 2730 Hz. Accionar el zumbador electromagnético cerca de esta frecuencia bajo las condiciones de prueba recomendadas le ayuda a alcanzar su salida de sonido especificada. La secuencia operativa básica es sencilla:
Debido a que el zumbador electromagnético es pasivo, aplicar únicamente voltaje CC constante no es el método previsto para producir un tono continuo. Los ingenieros deben proporcionar una forma de onda alterna adecuada, como una onda cuadrada, dentro de los límites eléctricos especificados. El volumen final del zumbador electromagnético también depende de la forma de onda del variador, el diseño de la carcasa, las condiciones de montaje y el entorno acústico circundante.
Revisar las especificaciones eléctricas y acústicas antes del diseño de la PCB ayuda a los ingenieros a evitar problemas durante la creación de prototipos y la producción en masa. La siguiente tabla resume las especificaciones publicadas para el zumbador electromagnético MEIDI HN-9042W.
| Parámetro | Especificación | Nota de diseño |
|---|---|---|
| Modelo | HN-9042W | Confirme el modelo exacto al solicitar muestras o cantidades de producción. |
| tipo de producto | Zumbador pasivo electromagnético | Requiere una señal de accionamiento periódica externa. |
| Dimensiones | 9 mm × 4,2 mm | Verifique la huella recomendada y los espacios libres mecánicos. |
| Tensión nominal | 3 Vp-p | Utilice el nivel de conducción pico a pico especificado. |
| Tensión de funcionamiento | 2–4 Vp-p | Mantenga la señal de conducción dentro del rango publicado. |
| Corriente nominal | Máximo 80 mA | Tenga en cuenta la capacidad del conductor y los requisitos de corriente máxima. |
| Nivel de presión sonora | Mínimo 85 dB | Especificado a 10 cm, 2730 Hz, 3 Vp-p, ciclo de trabajo del 50 %. |
| Resistencia de la bobina | 16 ± 3 Ω | Considere la demanda actual al diseñar el circuito de accionamiento. |
| frecuencia resonante | 2730Hz | Úselo como punto de partida para la selección de frecuencia de señal. |
| Temperatura de funcionamiento | -20°C a +70°C | Verifique la idoneidad para el entorno térmico real del producto. |
| Temperatura de almacenamiento | -30°C a +80°C | Considere las condiciones de almacén, transporte y almacenamiento. |
| Material de la carcasa | LCP negro | Adecuado para evaluar la estabilidad térmica durante el montaje SMT. |
| Peso neto | Aproximadamente 1,0 gramos | Útil para ensamblajes electrónicos livianos. |
| Cumplimiento ambiental | RoHS, ALCANCE | Confirmar la documentación aplicable para el mercado de destino. |
Nota importante de ingeniería:Vp-p significa voltaje pico a pico. No debe confundirse con el voltaje RMS o una clasificación de suministro de CC constante. La especificación de presión sonora se aplica a las condiciones de prueba establecidas y no garantiza una salida idéntica en cada recinto o instalación del zumbador electromagnético.
Con un tamaño de paquete nominal de 9 mm × 4,2 mm, el zumbador electromagnético se adapta a tableros de control compactos y conjuntos electrónicos con limitaciones de espacio. Un zumbador electromagnético más pequeño brinda a los diseñadores más libertad a la hora de colocar sensores, conectores y otros módulos funcionales.
El nivel mínimo de presión sonora publicado de 85 dB a 10 cm proporciona una referencia útil a la hora de evaluar alertas audibles. El volumen real percibido del zumbador electromagnético depende de las condiciones de medición, la carcasa del producto, el montaje y el ruido de fondo, por lo que las pruebas de prototipos siguen siendo esenciales.
Como componente pasivo, el zumbador electromagnético se controla mediante una electrónica externa. Los desarrolladores pueden coordinar el sonido con botones, umbrales de sensores, temporizadores y condiciones de falla en lugar de depender de un único patrón de tono fijo internamente del zumbador electromagnético.
El rango operativo de 2 a 4 Vp-p del zumbador electromagnético está diseñado para aplicaciones de control de señal de bajo voltaje. Esto puede simplificar la integración en sistemas adecuados basados en 3,3 V, siempre que el circuito proporcione una forma de onda y una corriente aceptables sin exceder los límites del controlador.
La carcasa LCP negra del zumbador electromagnético admite la evaluación del montaje en superficie sin plomo. No obstante, los ingenieros deben verificar el perfil de reflujo recomendado por el fabricante, la orientación de los componentes y los requisitos de manipulación antes de lanzar el diseño del zumbador electromagnético a producción.
El tamaño compacto y la generación de sonido controlada externamente del zumbador pasivo electromagnético SMD de 9×4,2 mm hacen que el zumbador electromagnético sea un candidato para varias aplicaciones electrónicas:
La idoneidad de la aplicación del zumbador electromagnético debe confirmarse teniendo en cuenta la presión sonora requerida, el ruido ambiental, la potencia disponible, la temperatura de funcionamiento y la vida útil esperada. Los productos utilizados en entornos críticos para la seguridad también pueden requerir validación adicional a nivel de sistema y evaluación regulatoria para el zumbador electromagnético.
La integración exitosa del zumbador electromagnético implica más que elegir un componente con las dimensiones correctas. El accionamiento eléctrico, la disposición de la PCB, las aberturas acústicas y las condiciones de montaje afectan al producto terminado.
El zumbador electromagnético HN-9042W tiene una corriente máxima especificada de 80 mA en las condiciones de accionamiento nominal indicadas. Muchos pines GPIO de microcontroladores no pueden suministrar esta corriente directamente de forma segura. Por lo tanto, se recomienda un transistor u otra etapa de controlador adecuada para diseños de producción que utilizan el zumbador electromagnético, a menos que la hoja de datos del controlador confirme explícitamente la capacidad de corriente adecuada. Verifique tanto la clasificación de corriente por pin como el límite de corriente total para el puerto del microcontrolador, y verifique la caída de voltaje, el comportamiento de conmutación y la forma de onda real entregada al zumbador electromagnético.
Comience con una onda cuadrada de 2730 Hz y un ciclo de trabajo del 50 % para el zumbador electromagnético, que coincida con las condiciones de prueba de presión sonora publicadas. Evalúe otras frecuencias o ciclos de trabajo solo cuando la aplicación los requiera y mida la salida acústica resultante del zumbador electromagnético.
Confirme el perfil de reflujo sin plomo aprobado con el proveedor antes de producir el zumbador electromagnético. La temperatura máxima, el tiempo por encima del estado líquido, el precalentamiento y el número de ciclos de reflujo permitidos deben seguir la documentación aplicable del producto en lugar de suposiciones basadas únicamente en el material de la carcasa.
Para los fabricantes de productos electrónicos, seleccionar un zumbador electromagnético significa equilibrar el rendimiento acústico, la compatibilidad de los circuitos, las limitaciones de montaje y el coste total de adquisición. La siguiente lista de verificación puede estructurar la evaluación de cualquier zumbador electromagnético SMD:
Al evaluar alternativas, compare las hojas de datos completas en lugar de confiar únicamente en las dimensiones del paquete. Dos modelos de zumbador electromagnético de tamaño similar pueden tener diferentes resistencias de bobina, requisitos de corriente, frecuencias de resonancia y rendimiento acústico diferentes. Los compradores que estén considerando otros tipos de componentes también pueden revisar la gama de productos de zumbadores de MEIDI para comparar opciones electromagnéticas, piezoeléctricas y SMD más allá de este único zumbador electromagnético.
La confiabilidad de un zumbador electromagnético depende tanto de la calidad de los componentes como de la forma en que se integran en el producto terminado. Un zumbador electromagnético que funciona bien en una mesa de laboratorio puede comportarse de manera diferente después de una soldadura por reflujo, una exposición a vibraciones o una instalación dentro de una carcasa sellada.
MEIDI es un fabricante exclusivo de zumbadores y componentes acústicos, no una empresa comercial, y el zumbador electromagnético HN-9042W se produce bajo los sistemas de gestión ambiental y de calidad ISO 9001 e ISO 14001 con cumplimiento de RoHS y REACH. La información del producto HN-9042W publicada por MEIDI identifica la verificación del material entrante, la inspección dimensional durante el proceso y las pruebas eléctricas finales como parte de su proceso de control de calidad de fabricación para cada zumbador electromagnético. La documentación del producto también describe las pruebas de vida, temperatura, humedad, choque térmico, caída y vibración aplicadas al zumbador electromagnético.
Para un programa de calificación de ingeniería, los compradores deben solicitar las condiciones de prueba relevantes, los criterios de aceptación y los registros de inspección disponibles para el zumbador electromagnético. Se debe prestar especial atención a los cambios de presión sonora, la continuidad eléctrica, el estado de la carcasa y el rendimiento después de la exposición ambiental. Los pasos de validación recomendados para el zumbador electromagnético incluyen:
Estas medidas ayudan a los equipos de ingeniería y adquisiciones a establecer una base repetible para evaluar los componentes antes de aprobar el zumbador electromagnético para la producción en volumen.
Es un zumbador electromagnético pasivo. Requiere una señal de accionamiento alterna externa para generar sonido y no funciona como un zumbador electromagnético activo de tono fijo simplemente aplicando un voltaje CC constante.
La frecuencia de resonancia publicada de este zumbador electromagnético es de 2730 Hz. Para la medición de presión sonora especificada del zumbador electromagnético se utiliza un accionamiento de onda cuadrada a esta frecuencia y un ciclo de trabajo del 50 %.
No necesariamente. Aunque su clasificación de bajo voltaje se adapta a la evaluación en sistemas basados en 3,3 V, la corriente máxima publicada de este zumbador electromagnético es de 80 mA en las condiciones de accionamiento especificadas. Muchos pines GPIO no pueden proporcionar esta corriente de manera segura, por lo que se recomienda un controlador externo con la clasificación adecuada para el zumbador electromagnético a menos que las especificaciones del controlador confirmen lo contrario.
No. La unidad directa de 5 Vp-p excede el voltaje operativo máximo publicado de 4 Vp-p para el zumbador electromagnético y debe evitarse. Utilice un circuito de accionamiento adecuado para mantener el voltaje dentro de las especificaciones y verifique la forma de onda resultante y la corriente del zumbador electromagnético.
El mínimo publicado de este zumbador electromagnético es de 85 dB a 10 cm en las condiciones especificadas de 2730 Hz, 3 Vp-p y un ciclo de trabajo del 50 %. El nivel de presión sonora medido en un dispositivo terminado puede diferir debido a la geometría de la carcasa, el montaje y las condiciones ambientales del zumbador electromagnético.
Está diseñado como un zumbador electromagnético de montaje en superficie con una carcasa LCP negra. Antes de la producción en masa, confirme con MEIDI el perfil de reflujo aprobado, el formato de embalaje y los requisitos de manipulación del zumbador electromagnético.
Proporcione el modelo requerido, la cantidad estimada del pedido, la aplicación objetivo, el voltaje del variador, los requisitos acústicos, el entorno operativo esperado y las necesidades de embalaje del zumbador electromagnético. Compartir la huella de la PCB o una referencia de componente existente también puede ayudar al proveedor a evaluar la compatibilidad del zumbador electromagnético.
El zumbador electromagnético HN-9042W es fabricado por MEIDI bajo los sistemas de gestión ambiental y de calidad ISO 9001 e ISO 14001, y el producto cumple con los requisitos de sustancias RoHS y REACH. La documentación viaja con cada envío para que los compradores puedan completar sus propias comprobaciones de cumplimiento del timbre electromagnético.
