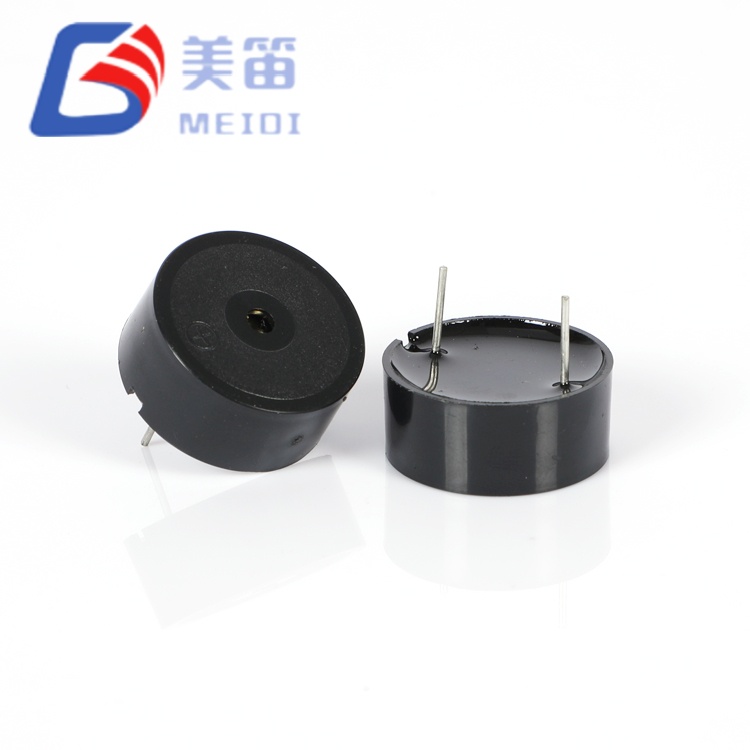

A Zumbador piezoeléctrico pasivoes un componente acústico compacto y energéticamente eficiente que convierte una señal eléctrica en sonido audible mediante la vibración de una cerámica piezoeléctrica. A diferencia de un timbre activo, contienesin oscilador interno— depende de una señal de conducción externa (una onda cuadrada o PWM de un microcontrolador) para producir sonido. Esa única diferencia arquitectónica es lo que brinda a los ingenieros un control preciso y programable sobre la frecuencia, el tono y el patrón de alarma. En Jiangsu Meidi Intelligent Technology Co., Ltd., hemos fabricado estos componentes durante más de 15 años y esta guía explica cómo funciona un zumbador piezoeléctrico pasivo, las características eléctricas importantes, dónde se utiliza y cómo seleccionar el modelo adecuado para su diseño.
Elegir el elemento de sonido correcto rara vez es una ocurrencia tardía en un producto bien diseñado. Un timbre demasiado silencioso, que consume demasiada corriente o que no se puede sintonizar en el tono correcto socava la experiencia del usuario y, en el caso de equipos médicos o de seguridad, puede comprometer toda la función. Este artículo le brinda el marco técnico para especificar un zumbador piezoeléctrico pasivo con confianza, respaldado pordatos reales de producción MEIDIen lugar de afirmaciones de marketing genéricas.
A zumbador piezoeléctrico pasivoes un transductor acústico electrónico que convierte una señal eléctrica en sonido aprovechando el efecto piezoeléctrico inverso de un disco cerámico. No tiene un circuito de oscilación incorporado, por lo que depende completamente de un circuito de control externo para proporcionar la señal de frecuencia. Ese diseño le da al ingeniero, no al componente, control sobre el tono, el ritmo y el patrón de alerta.
La forma más rápida de entender un zumbador piezoeléctrico pasivo es contrastarlo con su hermano activo. Unzumbador activoTiene un oscilador interno y emite un tono fijo en el momento en que se aplica energía CC. Un zumbador pasivo permanece silencioso en CC y solo suena cuando se alimenta con una señal alterna. La compensación es deliberada: los zumbadores activos son más sencillos de manejar pero se limitan a un tono; Los zumbadores pasivos exigen un circuito de excitación, pero lo recompensan con melodías, gorjeos y alarmas de varios tonos desde una sola pieza de bajo costo.
MEIDI desarrolla y fabrica una gama completa de soluciones de zumbadores piezoeléctricos (pasivo, activo, SMD y con cable) para equipos de comunicación, electrodomésticos, electrónica automotriz, instrumentos médicos y sistemas de seguridad.
El principio de funcionamiento es elefecto piezoeléctrico inverso. Cuando se aplica una señal eléctrica alterna a través de la cerámica piezoeléctrica dentro del timbre, el material se expande y contrae repetidamente. Esos movimientos mecánicos hacen vibrar un diafragma o la propia cerámica, empujando aire y generando ondas sonoras audibles.
La frecuencia de la señal de entrada establece directamente el tono de salida. Más importante aún, cada zumbador piezoeléctrico pasivo tiene unfrecuencia de resonancia mecánica- normalmente en el2–4 kHzgama, donde el oído humano también es más sensible. Conduzca el elemento en o cerca de la resonancia e irradia su nivel máximo de presión sonora (SPL); se aleja incluso un 10% y el SPL puede caer entre 6 y 10 dB porque el factor Q del elemento es alto (a menudo entre 20 y 60). En la práctica, esto significa que debe hacer coincidir la frecuencia de su excitación con la frecuencia de resonancia nominal de la pieza en lugar de tratar "cualquier tono" como igualmente fuerte.
Debido a que el dispositivo es controlado externamente, se integra perfectamente con microcontroladores, circuitos de PCB y sistemas de control inteligentes, que es exactamente la razón por la que domina los productos que necesitan retroalimentación de sonido programable y personalizada.
Esta es la sección que la mayoría de los artículos genéricos omiten, pero es donde los zumbadores piezoeléctricos pasivos viven o mueren en diseños reales. Trate el timbre como uncarga capacitiva, no una resistencia.
Un zumbador piezoeléctrico pasivo es impulsado por una forma de onda alterna: una onda cuadrada (común en diseños integrados) o una señal PWM de un temporizador periférico. Un nivel de CC constante produce como máximo un leve clic; El tono sostenido requiere una oscilación continua. El voltaje de excitación pico a pico, no el suministro de CC, determina el volumen: duplicar el Vp-p aproximadamente duplica la potencia acústica radiada (aproximadamente +6 dB) hasta el límite mecánico de la cerámica. Los voltajes de accionamiento típicos funcionan3–25 V pp, siendo 3 V, 5 V y 12 V pp los más comunes para diseños portátiles, de consumo e industriales, respectivamente.
Eléctricamente, un elemento piezoeléctrico se comporta como un pequeño condensador, normalmente10–30 nFpara piezas estándar. El consumo de corriente está dominado por la corriente de desplazamiento necesaria para cargar y descargar esa capacitancia en cada transición, no por un flujo de CC constante. El resultado práctico: los zumbadores piezoeléctricos pasivos son extremadamente eficientes (a menudo de 5 a 10 mA) y, a diferencia de los zumbadores magnéticos,no requiere un diodo de retorno, porque no hay ninguna bobina inductiva que colapse. Un indicador pequeño y silencioso puede incluso funcionar directamente desde un pin de microcontrolador; las alarmas más fuertes necesitan un transistor, MOSFET o un controlador integrado piezoeléctrico dedicado.
El SPL medido para zumbadores piezoeléctricos pasivos generalmente se indica en 10 cm y en la frecuencia de resonancia (a menudo entre 70 y 90 dB para piezas estándar, más alta para elementos más grandes). Debido a que la salida cae bruscamente lejos de la resonancia, el paso de diseño más valioso es confirmar la frecuencia de resonancia nominal de la pieza y llevarla allí. Reduzca siempre la potencia según la distancia: aplique la regla del cuadrado inverso (el SPL cae ~6 dB por duplicación de la distancia) cuando calcule el volumen en el oído en la posición del oyente.
Los equipos de productos modernos se enfrentan a espacios de instalación reducidos, presupuestos de energía estrictos y la necesidad de recibir comentarios confiables de los usuarios. Un zumbador piezoeléctrico pasivo responde a las tres cosas:
Para dispositivos inteligentes, equipos médicos, electrónica de consumo o controladores industriales, un zumbador piezoeléctrico pasivo bien elegido mejora tanto la usabilidad como la calidad percibida del producto.
Cualquier producto que necesite una notificación sonora clara y programable es un candidato. Su pequeño tamaño y eficiencia se adaptan a una amplia gama de industrias:
| Industria | Ejemplos de aplicación |
|---|---|
| Electrónica automotriz | Alertas en el tablero, recordatorios de seguridad, retroalimentación del sistema de control |
| Electrodomésticos | Microondas, lavadoras, aires acondicionados, dispositivos domésticos inteligentes. |
| Equipo médico | Dispositivos de monitorización, instrumentos de prueba, sistemas de notificación al paciente. |
| Equipo de comunicación | Indicadores de señal, sonidos de confirmación de operación. |
| Sistemas de seguridad | Dispositivos de alarma, control de acceso, equipos de alerta. |
La capacidad de generar múltiples tonos distintos hace que los zumbadores piezoeléctricos pasivos sean especialmente valiosos en productos inteligentes que deben transmitir diferentes mensajes (un chirrido de prealarma versus un gemido de alarma completo) a través de una única salida.
Seleccionar el timbre correcto significa equilibrar las limitaciones eléctricas, acústicas y mecánicas. Una mala combinación produce un volumen insuficiente, un funcionamiento inestable o un desperdicio de energía.
MEIDI trabaja con los clientes para ajustar la configuración del zumbador (voltaje de accionamiento, resonancia, huella) al diseño exacto del producto en lugar de forzar una pieza única para todos.
| Característica | Zumbador piezoeléctrico pasivo | Zumbador activo |
|---|---|---|
| Generación de sonido | Requiere señal de frecuencia externa | Contiene oscilador interno |
| Flexibilidad de control | Alto: admite diferentes tonos y melodías | Limitado a un tono preestablecido |
| Método de conducción | Onda cuadrada/PWM (Vp-p) | voltaje CC |
| Eficiencia energética | Corriente baja (normalmente de 5 a 10 mA) | Mayor, depende del circuito interno |
| Componentes externos | Sin diodo de retorno; Puede que necesite un controlador para una salida alta | Ninguno: suena en DC |
| Mejor aplicación | Electrónica inteligente, dispositivos programables. | Productos simples de alarma y notificación |
La elección depende del producto. Cuando la personalización del sonido y el control inteligente son prioridades, un zumbador piezoeléctrico pasivo proporciona una clara ventaja.
La siguiente tabla enumera representanteszumbadores piezoeléctricos pasivosde nuestro catálogo de producción (Jiangsu Meidi Intelligent Technology Co., Ltd.). Todos son elementos piezoeléctricos de accionamiento externo (tipo transductor); El voltaje del variador es la señal pico a pico recomendada. SPL es la calificación mínima del fabricante medida a 10 cm en resonancia. La capacitancia se muestra donde se especifica en el catálogo.
| Modelo | Tipo | Unidad V (Vp-p) | Frecuencia de resonancia | Mín. SPL | Dimensiones (mm) | Operante. Rango | Almacenamiento. Rango |
|---|---|---|---|---|---|---|---|
| HNR-1295 | Piezo, pasivo | 3.0 | 4000 ± 500 Hz | ≥ 85dB | Φ12,0 × 9,0 | −20 a +70 °C | −30 a +80 °C |
| HNR-1207PA5.0 | Piezo, pasivo | 5.0 | 4000 ± 500 Hz | ≥ 80dB | Φ12,5 × 7,0 | −20 a +70 °C | −30 a +80 °C |
| HNR-1255PA6.5 | Piezo, pasivo | 5.0 | 4000 ± 500 Hz | ≥ 80dB | Φ12,5 × 5,5 | −20 a +70 °C | −30 a +80 °C |
| HNR-1360-7.6 | Piezo, pasivo | 5.0 | 4000 ± 500 Hz | ≥ 85dB | Φ13,0 × 6,0 |
−20 a +70 °C | −30 a +80 °C |
| HNR-1407PA75 | Piezo, pasivo | 5.0 | 4000 ± 500 Hz | ≥ 85dB | Φ14,0 × 7,0 | −20 a +70 °C | −30 a +80 °C |
| HND-2308P | Elemento piezoeléctrico | 3.0 | 1650 ±20%Hz |
88 ± 3dB | Φ23,0 × 8,0 | −20 a +70 °C | −30 a +80 °C |
Un timbre de alta calidad depende de una fabricación precisa, una selección disciplinada de materiales y un control de calidad constante. MEIDI combina 15 años de experiencia en producción con equipos de prueba automatizados que verifican el SPL y la frecuencia en todos los lotes. Desde dispositivos de consumo compactos hasta aplicaciones industriales, nuestros productos de timbre están diseñados para un funcionamiento estable y una larga vida útil.
Los clientes que eligen MEIDI se benefician de soporte técnico profesional, opciones de productos personalizados y suministro confiable, ya sea que necesiten una pieza de catálogo estándar o un zumbador diseñado para una resonancia, voltaje y huella específicos.
P1: ¿Cuál es la principal diferencia entre un zumbador piezoeléctrico pasivo y un zumbador activo?
R: Un zumbador piezoeléctrico pasivo requiere una señal de conducción externa (onda cuadrada/PWM) para crear sonido, mientras que un zumbador activo contiene un oscilador interno y suena automáticamente cuando se aplica alimentación de CC. Los tipos pasivos ofrecen flexibilidad de tono; Los tipos activos son más sencillos de conducir.
P2: ¿Puede un zumbador piezoeléctrico pasivo producir sonidos diferentes?
R: Sí. Debido a que el sonido es generado por la señal de frecuencia externa, los diseñadores pueden programar diferentes tonos, patrones e incluso melodías (un chirrido previo a la alarma versus un gemido de alarma continuo) desde un solo componente.
P3: ¿Los zumbadores piezoeléctricos pasivos son adecuados para dispositivos que funcionan con baterías?
R: Sí. Su bajo consumo de corriente (normalmente de 5 a 10 mA) y su naturaleza capacitiva los hacen excelentes para electrónica portátil, dispositivos inteligentes y productos energéticamente eficientes.
P4: ¿Necesito un diodo de retorno para activar un zumbador piezoeléctrico pasivo?
R: No. Un elemento piezoeléctrico es capacitivo, no inductivo, por lo que no genera un pico de FEM inverso. A menudo, un pequeño indicador se puede accionar directamente desde un pin de microcontrolador; una alarma más fuerte puede necesitar un transistor o un controlador IC, pero no un diodo de retorno.
P5: ¿Qué voltaje de accionamiento debo utilizar?
R: Depende de su suministro y etapa del conductor. Las opciones comunes son 3 V pp (portátil), 5 V pp (consumidor/MCU) y 12 V pp (industrial). Igualar la frecuencia de resonancia nominal y respetar el Vp-p máximo de la pieza para evitar dañar la cerámica.
P6: ¿Puede MEIDI proporcionar soluciones personalizadas de zumbador piezoeléctrico pasivo?
R: Sí. MEIDI admite diferentes especificaciones, voltajes de accionamiento, frecuencias resonantes y huellas, y puede desarrollar un zumbador adaptado a su aplicación.
Un zumbador piezoeléctrico pasivo desempeña un papel importante en los productos electrónicos modernos al proporcionar una respuesta de sonido eficiente, flexible y confiable. Su bajo consumo de energía, diseño compacto y capacidad de sonido programable lo convierten en la opción preferida cuando el audio personalizado es importante. En Jiangsu Meidi Intelligent Technology Co., Ltd., respaldamos esa capacidad con 15 años de disciplina de fabricación y especificaciones reales y verificables.
Si necesita un zumbador piezoeléctrico pasivo confiable para su próximo proyecto,contáctanoshoy. Nuestro equipo de ingeniería lo ayudará a adaptar el voltaje, la resonancia y la huella del variador a su diseño y le proporcionará muestras gratuitas para que pueda validar el rendimiento antes de comprometerse.
