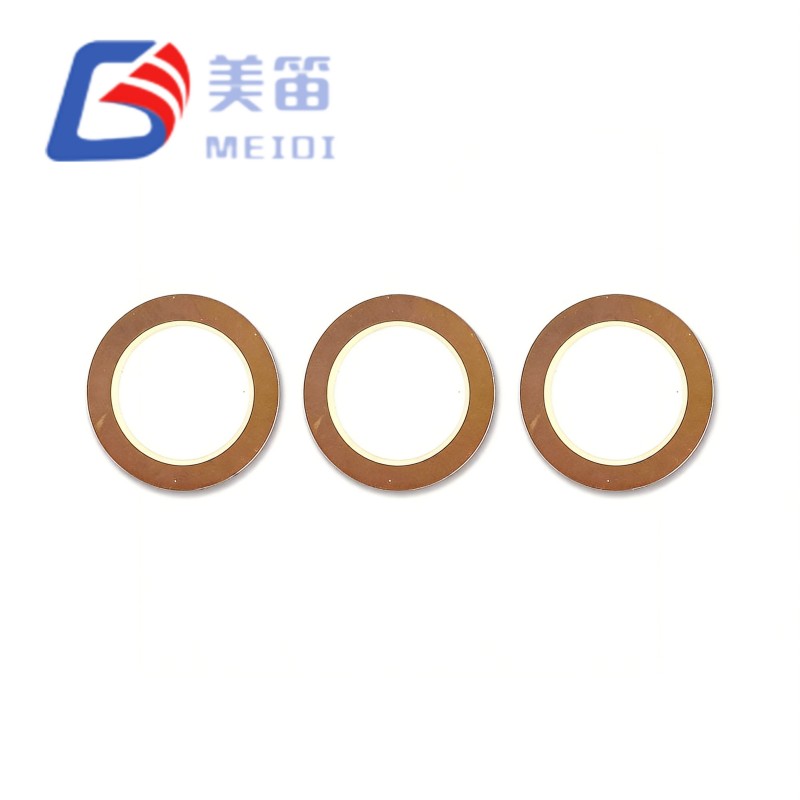

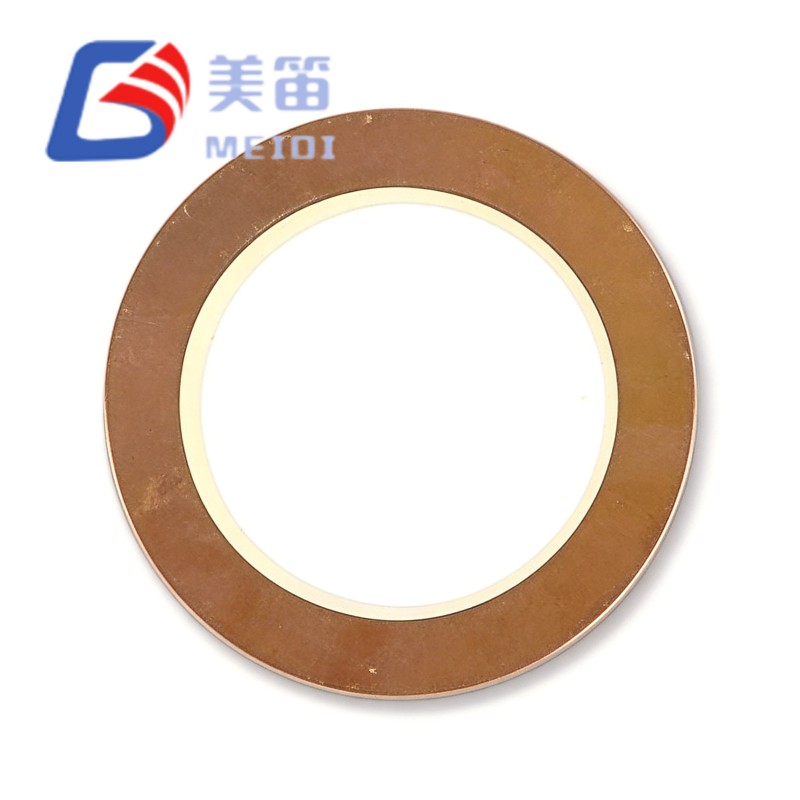

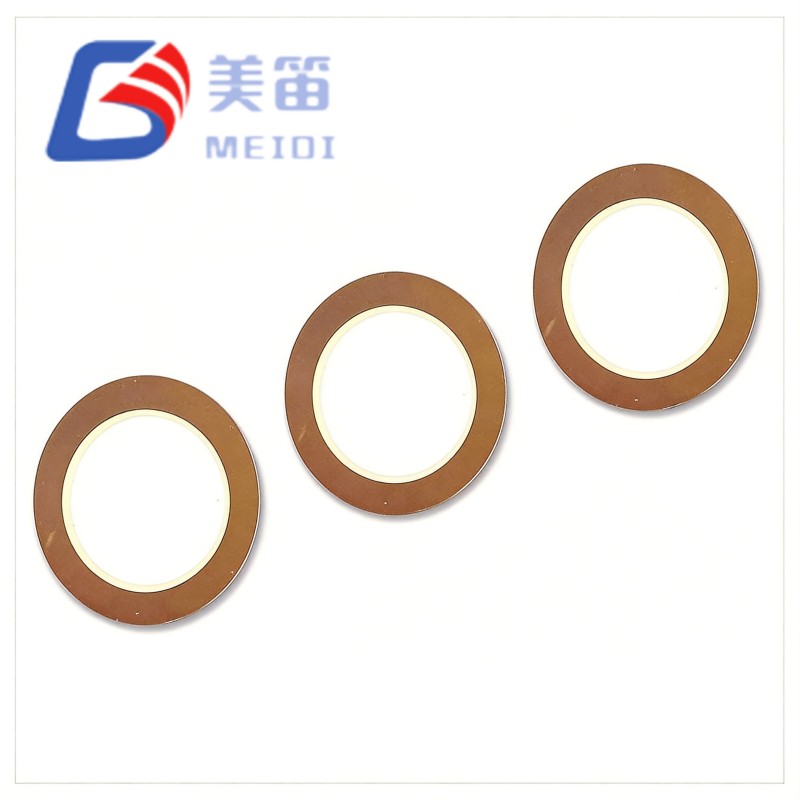

El elemento piezocerámico de latón de 11 mm es un elemento piezoeléctrico con sustrato de latón sintonizado a 9,0 kHz, diseñado para módulos acústicos integrados que se benefician de un tono de alerta más agudo y nítido. Su diámetro de 11,0 mm y su grosor de 0,18 mm coinciden con el tamaño mecánico de la variante FT-11T de 7,8 kHz, por lo que un único diseño de PCB y cavidad de carcasa pueden admitir ambas frecuencias. La capacitancia de 12000pF y la resistencia equivalente de ≤500Ω permiten que el elemento se accione de manera eficiente desde una fuente de bajo voltaje, ya sea directamente desde un pin MCU de 3,3 V o mediante un simple circuito de refuerzo LC.
La frecuencia de resonancia está configurada en 9,0 kHz con una tolerancia de lote de ±11,1 %, lo que proporciona un tono perceptualmente más nítido y más urgente que las alternativas de frecuencia más baja, lo que puede ayudar a la diferenciación de alertas en sistemas multitono.
Un diámetro de 11,0 mm y un espesor total de 0,18 mm hacen que este elemento sea mecánicamente intercambiable con el FT‑11T‑7.8A1, lo que permite la evaluación de frecuencia A/B sin modificar el patrón de tierra o la carcasa de la PCB.
La capacitancia nominal de 12000pF a 120Hz proporciona una carga capacitiva alta que reduce el requisito de voltaje del variador, lo que hace factible el MCU PWM directo de 3,3 V en módulos alimentados por batería con limitaciones de espacio.
Un diámetro de electrodo activo de 8,0 mm, reducido de los 9,0 mm utilizados en el modelo de 7,8 kHz, concentra el campo eléctrico para mejorar el acoplamiento electromecánico en la resonancia más alta.
El sustrato de latón con un electrodo de plata cocido mantiene el mismo estándar de conductividad térmica y soldabilidad que el resto de la serie FT‑11T, lo que garantiza un comportamiento de montaje predecible.
Una resistencia equivalente de ≤500 Ω admite circuitos de refuerzo resonante LC de alta calidad, lo que permite alcanzar niveles de presión sonora superiores a 75 dB con una potencia de accionamiento mínima.
| Parámetro | Valor | Condiciones de prueba |
| Tipo de producto | Elemento cerámico piezoeléctrico | — |
| Modelo | FT‑11T‑9.0A1 | — |
| Frecuencia resonante | 9,0 ± 1,0 kHz | Aire libre, 25 ℃ |
| Tolerancia de frecuencia | ±11,1% | Consistencia del lote |
| Capacitancia libre | 12000 ± 30% pF | A 120 Hz, 1 Vrms, 25 ℃ |
| Resistencia equivalente | ≤ 500 Ω | En frecuencia resonante |
| Pérdida dieléctrica (tanδ) | ≤ 5% | A 120 Hz, 1 Vrms |
| Material de sustrato | Latón | — |

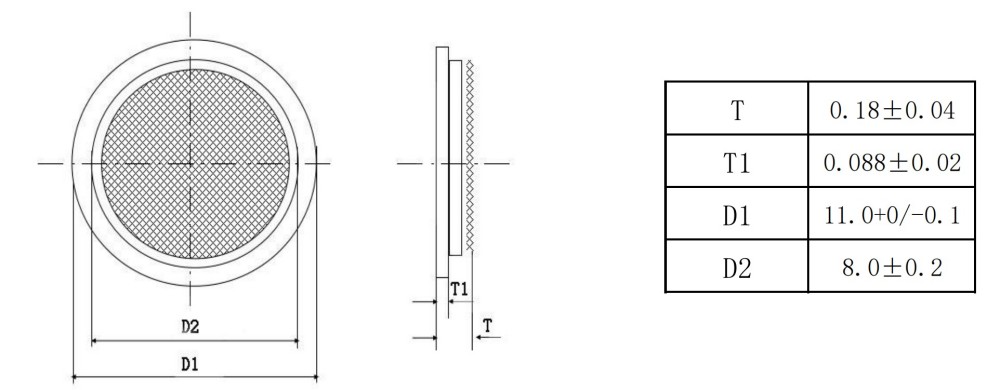

| Diámetro del disco cerámico (D1) | 11,0 +0/-0,1 mm | — |
| Diámetro del electrodo activo (D2) | 8,0 ± 0,2 mm | — |
| Espesor total (T) | 0,18 ± 0,04 milímetros | Cerámica + sustrato |
| Espesor cerámico (T1) | 0,088 ± 0,02 milímetros | capa PZT |
| Temperatura de funcionamiento | -20 ℃ ~ +70 ℃ | Continuo |
| Temperatura de almacenamiento | -30 ℃ ~ +80 ℃ | No operativo |
| Material del electrodo | Plata (estándar) | Pasta de plata cocida |
| Resistencia de aislamiento | ≥ 100 MΩ (típico) | A 100 VCC, 25 ℃ |
Dispositivos portátiles multitono, como rastreadores de actividad física y relojes inteligentes, donde el tono de 9,0 kHz sirve como una alerta distintiva de alta frecuencia para notificaciones prioritarias junto con un timbre de menor frecuencia.
Instrumentos de diagnóstico médico portátiles que se benefician de la jerarquía tonal, utilizando 9,0 kHz para alarmas críticas y 7,8 kHz para señales informativas en la misma PCB.
Nodos de sensores de IoT de alta densidad, incluidos sensores de puertas/ventanas y detectores de fugas de agua, donde la frecuencia fundamental de 9,0 kHz ayuda a reducir la interferencia acústica con armónicos inalámbricos de 2,4 GHz.
Paneles táctiles HMI industriales que emplean frecuencias duales para la retroalimentación del operador, por ejemplo, un pitido de confirmación de 7,8 kHz y una alarma de error de 9,0 kHz producida a partir de huellas mecánicas idénticas.
Tableros de control de electrodomésticos de consumo en hornos microondas, lavadoras y refrigeradores, donde el tono más alto penetra más eficazmente el ruido ambiental de la cocina.
Electrónica educativa y de juguete que requiere un tono simple de nota alta para respuestas de teclas musicales o retroalimentación de aprendizaje interactiva.
| Objetivo de diseño | Ventaja del FT‑11T‑9.0A1 |
| Añade un segundo tono sin rediseño mecánico | El elemento comparte su envolvente de 11,0×0,18 mm con la variante de 7,8 kHz, por lo que se puede utilizar el mismo patrón de tierra y cavidad para cualquier frecuencia. |
| Lograr una calidad perceptiva más nítida y urgente | La resonancia de 9,0 kHz produce un tono más nítido que se distingue fácilmente del zumbido de baja frecuencia, lo que la hace adecuada para alertas de error y prioridad. |
| Reducir la interferencia electromagnética con sistemas de RF | La fundamental y sus armónicos de bajo orden se encuentran muy por debajo de las bandas ISM típicas; El rendimiento real de EMC depende del diseño del circuito del variador, pero la elección de frecuencia es intrínsecamente benigna. |
| Mantenga un acoplamiento eficiente a mayor resonancia | El electrodo activo de 8,0 mm está optimizado para el modo de 9,0 kHz, concentrando el campo eléctrico para mantener alto el coeficiente de acoplamiento a pesar del aumento de frecuencia. |
| Simplifique la gestión de listas de materiales de doble frecuencia | Tanto el modelo de 7,8 kHz como el de 9,0 kHz comparten las mismas especificaciones de capacitancia y resistencia, lo que permite utilizar un único valor de inductor de refuerzo LC con ajustes de sintonización menores. |
| Se adaptan a conjuntos ultradelgados | El perfil de 0,18 mm, combinado con un sustrato de latón de 0,5 mm, permite que la pila acústica completa permanezca por debajo de 1 mm de altura. |
MEIDI Intelligent Technology produce componentes cerámicos piezoeléctricos desde 2011. La empresa opera una instalación integrada verticalmente en Jiangsu, China, donde se llevan a cabo internamente el procesamiento de polvo cerámico, la fundición de cintas, la serigrafía de electrodos, la sinterización a alta temperatura y la polarización. Esta integración, junto con un sistema de calidad certificado ISO9001, garantiza características eléctricas repetibles y trazabilidad completa del lote para cada elemento enviado.
El elemento piezocerámico de latón de 11 mm se fabrica en la misma plataforma de producción que el FT‑11T‑7.8A1, con controles de proceso estadísticos adaptados al objetivo de 9,0 kHz. Cada lote de producción se somete a una prueba de frecuencia de resonancia del 100 % en un analizador de impedancia de aire libre y las unidades que quedan fuera de la ventana de 9,0 ± 1,0 kHz se rechazan. La capacitancia se protege a 120 Hz y 1 Vrms, la resistencia equivalente se verifica en ≤500 Ω y la pérdida dieléctrica se mantiene por debajo del 5 %. Las comprobaciones dimensionales cubren el diámetro de la cerámica, el diámetro del electrodo y el espesor total. El envejecimiento térmico a +70 °C durante 48 horas confirma la estabilidad de la polarización y la soldabilidad se verifica según J‑STD‑002. Un código de lote grabado en el borde del sustrato vincula cada unidad con su lote de prensado, perfil de sinterización y registros de prueba, que se archivan durante diez años.
1. ¿Puedo colocar el FT‑11T‑9.0A1 directamente en una placa diseñada para la versión de 7,8 kHz?
Mecánicamente, sí. Ambos elementos tienen el mismo diámetro de 11,0 mm y 0,18 mm de espesor, por lo que no se requieren cambios en la PCB ni en la carcasa. Eléctricamente, se debe reajustar el circuito de accionamiento. Si su diseño actual utiliza un inductor de 6,8 mH optimizado para 7,8 kHz, un valor más cercano a 4,7 mH coincidirá mejor con la resonancia de 9,0 kHz; alternativamente, el condensador de sintonización en paralelo se puede reducir de 330 pF a 220 pF. Sin volver a sintonizar, el nivel de presión sonora puede caer entre 8 y 12 dB.
2. ¿Por qué el electrodo activo es más pequeño que en el modelo de 7,8 kHz?
El electrodo de 8,0 mm (en comparación con los 9,0 mm del FT‑11T‑7.8A1) optimiza el acoplamiento electromecánico para una mayor resonancia. Un área de electrodo más pequeña en relación con el volumen cerámico mejora la uniformidad del campo eléctrico y reduce la interferencia del modo radial, lo que ayuda al elemento a mantener una salida acústica comparable a pesar de la frecuencia más alta.
3. ¿El funcionamiento a 9,0 kHz crea algún problema de EMC para los dispositivos inalámbricos de IoT?
La fundamental y sus armónicos de bajo orden están muy por debajo de las bandas de RF comunes, por lo que la frecuencia en sí no es una fuente directa de interferencia. Sin embargo, los rápidos bordes de conmutación de una unidad PWM de onda cuadrada pueden generar ruido de banda ancha. Se recomiendan prácticas estándar de EMC, como colocar un condensador cerámico de desacoplamiento a través del elemento y agregar una resistencia en serie en la salida del controlador para ralentizar los bordes. Un escaneo de sonda de campo cercano alrededor del circuito de accionamiento durante las pruebas previas a la conformidad es un paso prudente para la certificación FCC o CE.
4. ¿Cómo se compara subjetivamente el tono de 9,0 kHz con el de 7,8 kHz?
La diferencia en el volumen percibido es mínima. El tono de 9,0 kHz generalmente se describe como más nítido y que llama más la atención, lo que puede resultar útil para alarmas, mientras que el tono de 7,8 kHz es algo más suave y menos intrusivo. En entornos dominados por ruido de baja frecuencia, 9,0 kHz puede ofrecer una audibilidad ligeramente mejor.
5. ¿Este elemento es adecuado para tocar melodías o múltiples frecuencias?
El elemento cerámico piezoeléctrico de latón de 11 mm es un dispositivo resonante de banda estrecha y su salida cae significativamente cuando se sale de la resonancia. Se pueden lograr patrones de pitidos simples utilizando la activación y desactivación de una portadora de 9,0 kHz, pero no es práctico generar una variedad de notas musicales con un volumen constante. Para aplicaciones melódicas, una sirena piezoeléctrica con una respuesta de frecuencia más amplia o un altavoz dinámico en miniatura sería una mejor opción.
Para obtener orientación sobre la integración de PCB, recomendaciones de diseño de cavidades, ajuste del circuito de refuerzo LC para 9,0 kHz, consejos para la implementación de doble frecuencia o precios por volumen, envíe sus requisitos a través del formulario de contacto. La ingeniería de aplicaciones de MEIDI normalmente responde dentro de un día hábil con documentación técnica, modelos de simulación y unidades de evaluación de muestras acompañadas de datos de prueba individuales.
