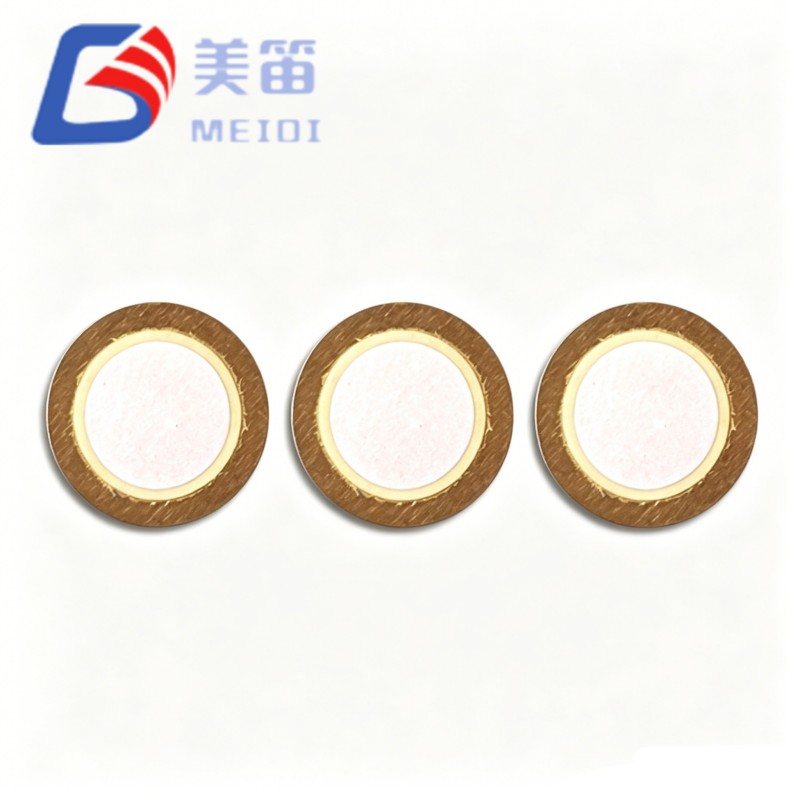

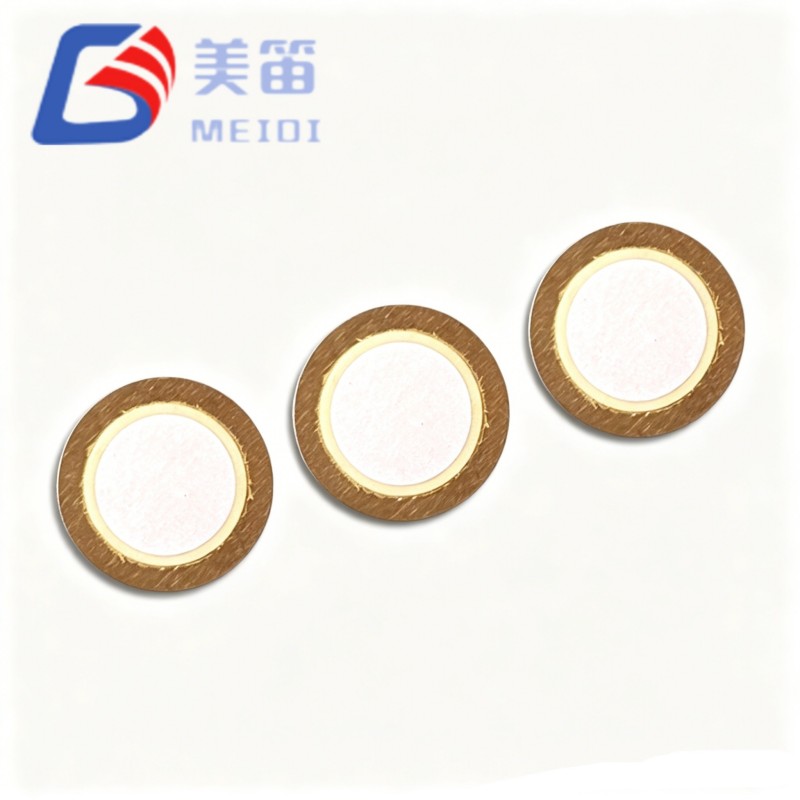

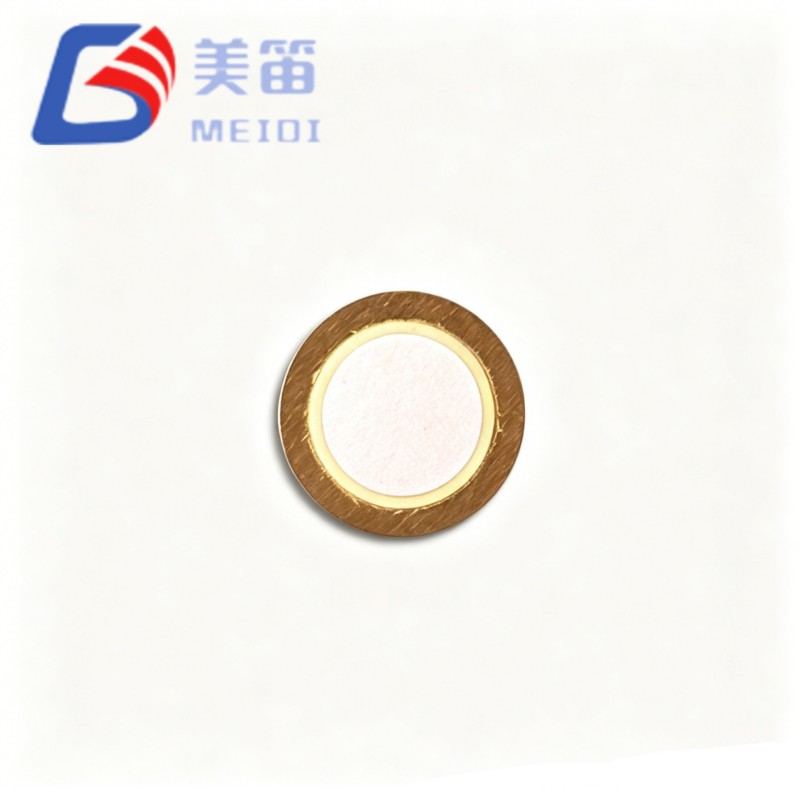

El elemento zumbador piezoeléctrico de cerámica de 12 mm es un disco cerámico piezoeléctrico compacto de 12 mm de diámetro adherido a un sustrato de latón, Diseñado para la generación de tonos de alta frecuencia en diseños con espacio limitado. Con una frecuencia resonante de 8,0 kHz y un perfil ultrafino de solo 0,18 mm, este elemento es muy adecuado para miniaturizados módulos de alerta en dispositivos portátiles, instrumentos médicos portátiles y sensores de seguridad delgados. MEIDI produce este elemento bajo procesos de polarización e impresión de electrodos estrictamente controlados, asegurando respuesta de frecuencia consistente y uniformidad de capacitancia en todos los lotes de producción. Nuestra fabricación automatizada interna y pruebas rigurosas respaldan un rendimiento confiable tanto para la creación de prototipos como para el suministro de OEM de gran volumen.
Frecuencia de resonancia: 8,0 ± 1,0 kHz según especificación
Capacitancia libre: 17.000 pF ± 30% a 120 Hz según especificación
Dimensiones: 12,0 mm de diámetro, 0,18 mm de espesor según especificación
Sustrato de latón para un acoplamiento fiable de vibraciones acústicas.
Temperatura de funcionamiento: -20 °C a +70 °C según especificación
| Parámetro | Valor | Unidad |
| Tipo de producto | Elemento cerámico piezoeléctrico | — |
| Frecuencia resonante | 8,0 ± 1,0 | kilociclos |
| Capacitancia libre | 17.000 ± 30% | pF (a 120 Hz) |
| Resistencia equivalente | ≤ 300 | Ω |
| Pérdida dieléctrica (tanδ) | ≤ 5% | — |
| Temperatura de funcionamiento | -20 ~ +70 | °C |
| Temperatura de almacenamiento | -30 ~ +80 | °C |
| Material de sustrato | Latón | — |

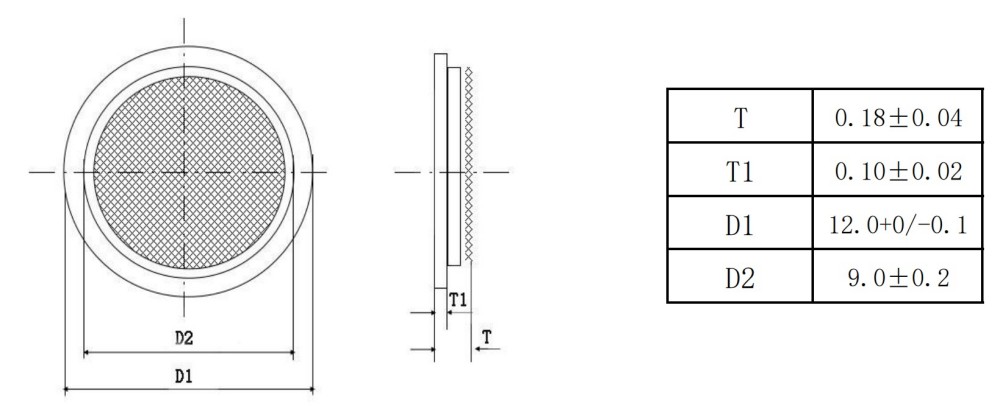

| Espesor total (T) | 0,18 ± 0,04 | milímetros |
| Espesor cerámico (T1) | 0,10 ± 0,02 | milímetros |
| Diámetro exterior (D1) | 12,0 +0 / -0,1 | milímetros |
| Diámetro interior (D2) | 9,0 ± 0,2 | milímetros |
Monitores de salud portátiles y rastreadores de actividad física
Dispositivos portátiles de diagnóstico médico (medidores de glucosa, oxímetros de pulso)
Etiquetas de seguridad delgadas y sensores de contacto para puertas y ventanas
Módulos de alarma IoT en miniatura y centros de hogar inteligentes
Probadores industriales e instrumentos de medición portátiles
Electrónica de consumo compacta que requiere retroalimentación audible de alta frecuencia
MEIDI se dedica a la fabricación de componentes acústicos desde 2011. Nuestra base de producción en la provincia de Jiangsu alberga a más de 500 empleados y múltiples líneas de montaje automatizadas, con una Capacidad de producción mensual superior a 50 millones de elementos de timbre. El elemento zumbador piezo cerámico de 12 mm se beneficia de esta escala: preparación de polvo cerámico, fundición de cinta, serigrafía de electrodos, polarización, y la unión del sustrato se realizan internamente, lo que nos permite mantener un control estricto sobre pureza del material y estabilidad del proceso.
Todos los elementos pasan pruebas de capacitancia y frecuencia de resonancia al 100% antes del envío. Nuestra calidad El sistema, certificado según ISO9001, también incluye inspección de material entrante, verificaciones en proceso, y verificación acústica final. Este control de extremo a extremo garantiza que cada lote cumpla con los mismas especificaciones, ya sea que pida 1.000 piezas o 1.000.000.
1. No aplique voltaje de accionamiento que exceda el rango operativo nominal del FT-12T-8.0A1. Una sobretensión puede provocar una despolarización permanente o una deslaminación de la capa cerámica.
2. Manipular únicamente por el borde de latón. La presión directa sobre la superficie cerámica puede provocar microfisuras. que cambian la frecuencia de resonancia y reducen la salida acústica.
3. Evite la exposición a gases corrosivos, niebla salina o alta humedad durante el almacenamiento y montaje. La oxidación del sustrato de latón puede degradar la calidad mecánica y la soldabilidad.
4. Conservar los elementos en su embalaje original cerrado hasta su uso. Aumenta la absorción de humedad. pérdida dieléctrica y puede acelerar el deterioro del electrodo.
5. Monte el elemento con soporte únicamente alrededor del perímetro del sustrato. Restringir la central El área vibratoria alterará la respuesta acústica y puede causar fallas prematuras.
R: La cantidad mínima de pedido estándar es de 1000 piezas. Se pueden organizar cantidades de prueba más pequeñas a un precio reducido. ajuste. Póngase en contacto con nuestro equipo de ventas para obtener un presupuesto personalizado.
R: Sí, hay muestras gratuitas disponibles para fabricantes de equipos originales y desarrolladores de productos calificados. Envío expreso Se pueden aplicar costos dependiendo del destino.
R: La personalización se admite dentro de rangos factibles. Nuestro equipo de I+D puede ajustar la composición cerámica, patrón de electrodo y espesor del sustrato para cumplir con sus requisitos específicos. Por favor comparte tu parámetros objetivo para una evaluación de viabilidad.
R: MEIDI cuenta con la certificación ISO9001. Para el FT-12T-8.0A1, podemos cumplir con RoHS y REACH. declaraciones, junto con informes de pruebas específicos de lotes, previa solicitud.
R: Los elementos se empaquetan en bandejas antiestáticas y bolsas selladas al vacío con desecante, luego se colocan en cajas de exportación reforzadas. Se encuentran disponibles etiquetas y códigos de barras personalizados para pedidos de gran volumen.
Para solicitar la hoja de datos completa, los dibujos dimensionales o la guía de integración para el FT-12T-8.0A1 Elemento cerámico piezoeléctrico de 12 mm, comuníquese con MEIDI con los detalles de su aplicación. Nuestro equipo de soporte de ingeniería responderá con recomendaciones técnicas específicas dentro de un día hábil.
