Frecuencia de resonancia: 4,0 ± 0,5 kHz.
Capacitancia libre: 25.000 / 2.600 pF ± 30% a 120 Hz.
Resistencia equivalente: ≤ 500 Ω.
Pérdida dieléctrica: ≤ 5%. Temperatura de funcionamiento: -20 °C a +70 °C.
Temperatura de almacenamiento: -30 °C a +80 °C.

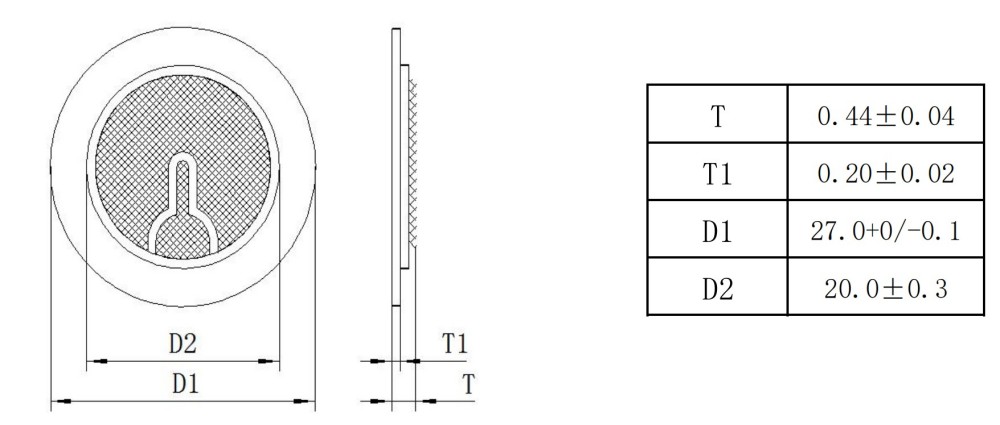

Dimensiones: T 0,44 ± 0,04 mm, T1 0,20 ± 0,02 mm, D1 27,0 +0/-0,1 mm, D2 20,0 ± 0,3 mm.
Comuníquese con MEIDI para obtener precios al por mayor, muestras de evaluación gratuitas o una cotización de configuración personalizada.

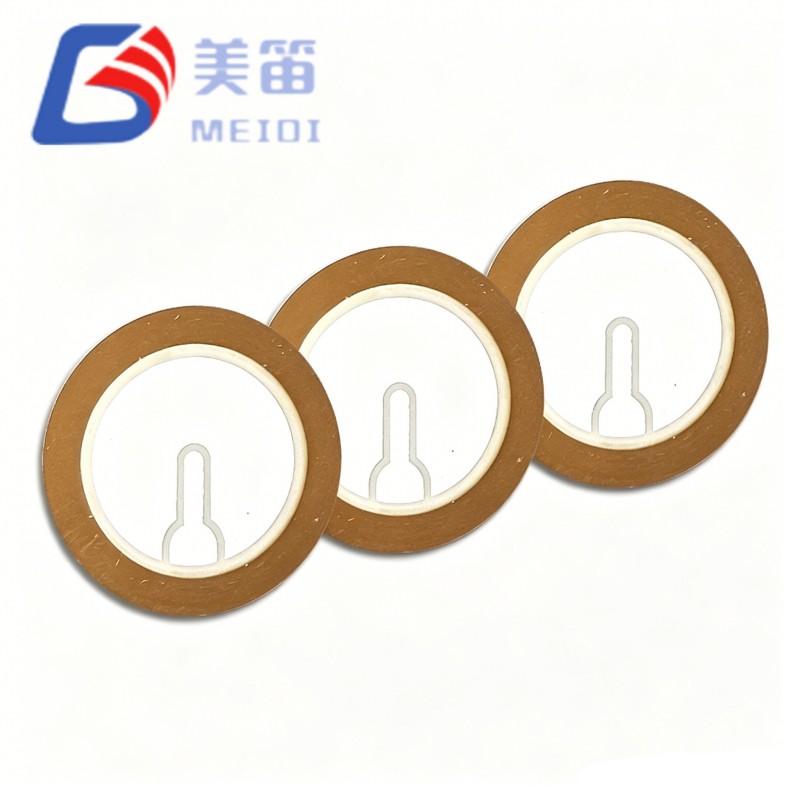

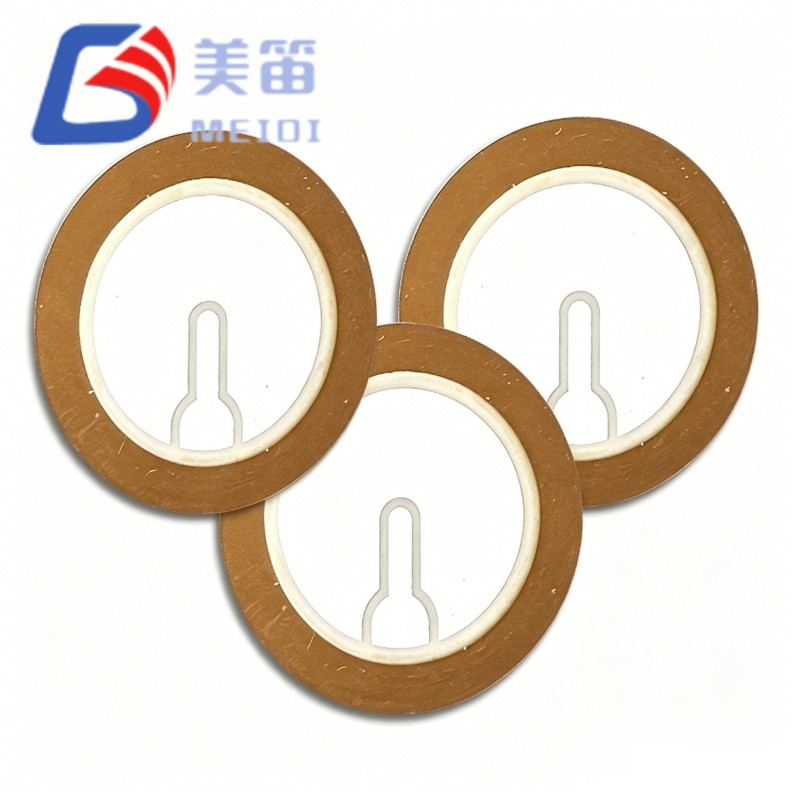

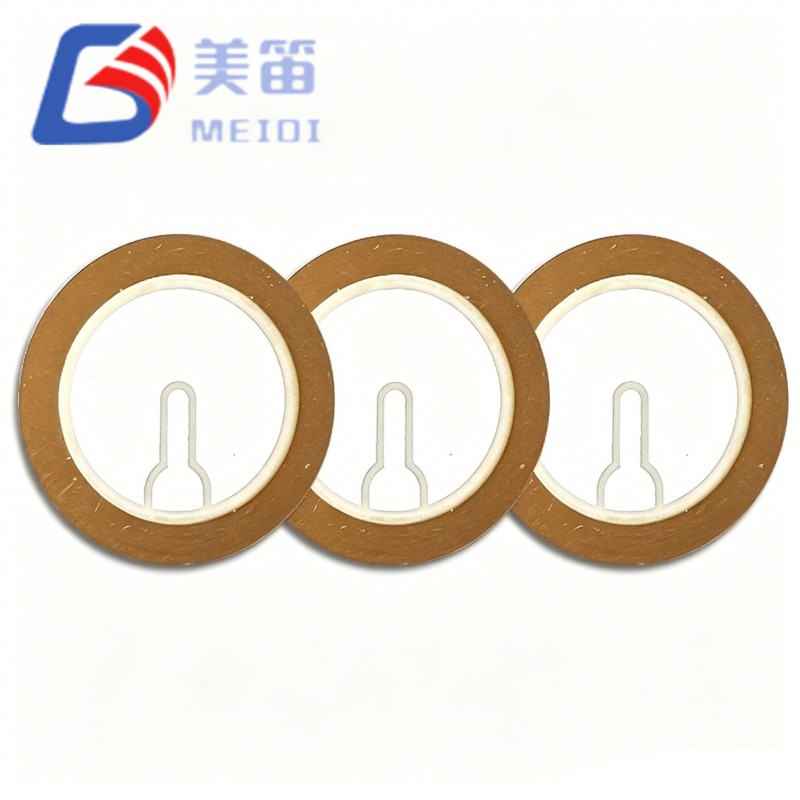

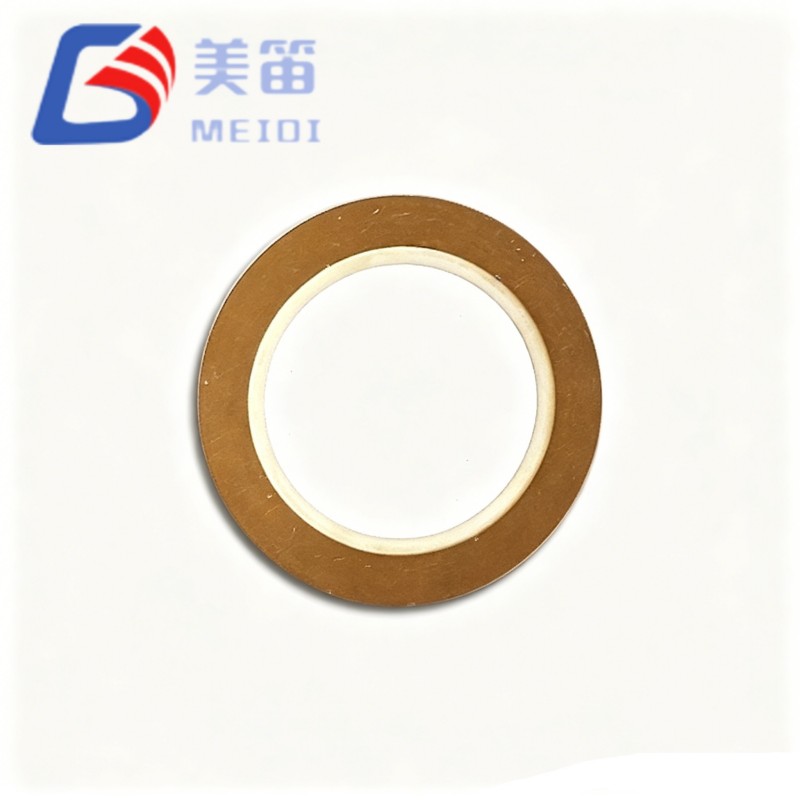

El FT-27T-4.0B1-C25 es un elemento zumbador piezocerámico de 27 mm adherido a un sustrato de latón. Diseñado para la generación de tonos en sistemas de alerta audible. Con una frecuencia de resonancia de 4,0 kHz y Con un perfil compacto de 0,44 mm, cabe fácilmente en carcasas acústicas con limitaciones de espacio. MEIDI fabrica este elemento bajo procesos controlados de polarización cerámica y adhesión de electrodos, asegurando un rendimiento estable en todos los lotes de producción. Es comúnmente adquirido por fabricantes de alarmas de seguridad, timbres de llamadas médicas e indicadores de paneles industriales.
Frecuencia de resonancia: 4,0 ± 0,5 kHz según especificación
Capacitancia libre: 25 000/2600 pF ± 30 % a 120 Hz según especificación
Dimensiones: 27,0 mm de diámetro, 0,44 mm de espesor según especificación
Sustrato de latón para un acoplamiento de vibración acústica consistente
Temperatura de funcionamiento: -20 °C a +70 °C según especificación
| Parámetro | Valor | Unidad |
| Tipo de producto | Elemento cerámico piezoeléctrico | — |
| Frecuencia resonante | 4,0 ± 0,5 | kilociclos |
| Capacitancia libre | 25.000 / 2.600 ± 30% | pF (a 120 Hz) |
| Resistencia equivalente | ≤ 500 | Ω |
| Pérdida dieléctrica (tanδ) | ≤ 5% | — |
| Temperatura de funcionamiento | -20 ~ +70 | °C |
| Temperatura de almacenamiento | -30 ~ +80 | °C |
| Material de sustrato | Latón | — |
| Espesor total (T) | 0,44 ± 0,04 | milímetros |
| Espesor cerámico (T1) | 0,20 ± 0,02 | milímetros |
| Diámetro exterior (D1) | 27,0 +0 / -0,1 | milímetros |
| Diámetro interior (D2) | 20,0 ± 0,3 | milímetros |
Paneles de alarma de seguridad y sistemas de alerta de control de acceso.
Alertas audibles de equipos médicos (monitores de pacientes, bombas de infusión)
Campanas de tablero de automóviles e indicadores de sensores de estacionamiento
Beepers de estado del panel de control industrial
Dispositivos domésticos inteligentes (sensores de puertas/ventanas, detectores de fugas de agua)
Electrónica de consumo portátil con retroalimentación acústica.
El elemento zumbador piezo cerámico de 27 mm se produce en las instalaciones de MEIDI con certificación ISO9001. Nuestro proceso cubre preparación de polvo cerámico, fundición de cintas, impresión de electrodos, polarización y unión sobre sustratos de latón. Cada lote de producción se prueba en cuanto a frecuencia de resonancia, capacitancia y integridad mecánica. Con inspección óptica automatizada y verificación de respuesta acústica, Mantenemos una producción constante adecuada para un suministro de volumen medio a alto. Inventario a largo plazo La planificación garantiza plazos de entrega estables para pedidos repetidos.
1. No aplique voltaje de accionamiento más allá del rango operativo nominal especificado para el FT-27T-4.0B1-C25. La sobretensión puede provocar una despolarización irreversible o una separación del sustrato.
2. Manejar únicamente por el borde de latón; Evite la presión directa sobre la superficie cerámica para evitar microfisuras que pueden cambiar la frecuencia de resonancia.
3. Proteja de gases corrosivos, niebla salina y condensación durante el almacenamiento y montaje. La corrosión del sustrato de latón puede reducir la calidad mecánica y el nivel de salida.
4. Mantener los elementos en su embalaje original sellado hasta el momento del montaje. Exposición a alta humedad puede aumentar la pérdida dieléctrica y degradar la soldabilidad.
5. Al realizar el montaje, apoye el sustrato únicamente alrededor de su perímetro. Restringir la central El área vibratoria alterará el rendimiento acústico y puede provocar fallos prematuros.
R: La cantidad mínima de pedido estándar es de 1000 piezas. Para pruebas o prototipos, podemos suministrar cantidades más pequeñas con un ligero ajuste de precio. Por favor solicite un presupuesto personalizado.
R: Sí, ofrecemos muestras gratuitas de este elemento piezoeléctrico de 27 mm a distribuidores y fabricantes de equipos originales calificados. Se pueden aplicar cargos de envío exprés dependiendo del destino.
R: La personalización está disponible dentro de ciertos rangos. Nuestro equipo de I+D puede modificar la composición, el espesor y el patrón de los electrodos de la cerámica para cumplir con su frecuencia o capacitancia objetivo. Contáctenos con sus requerimientos.
R: El producto se fabrica según ISO9001 y se puede suministrar con certificados de cumplimiento RoHS y REACH. Las hojas de datos de seguridad de los materiales y los informes de pruebas están disponibles a pedido.
R: Los elementos se empaquetan en bandejas conductoras antiestáticas, se sellan al vacío con desecante y se colocan en cajas de cartón reforzadas para exportación. Se admiten opciones de etiquetado personalizado y códigos de barras para envíos de gran volumen.
Para obtener una hoja de datos completa, un dibujo o consejos de integración para el FT-27T-4.0B1-C25 de 27 mm elemento cerámico piezoeléctrico, comuníquese con MEIDI con los detalles de su aplicación. Nuestro equipo de ingeniería responderá con recomendaciones específicas dentro de un día hábil.
