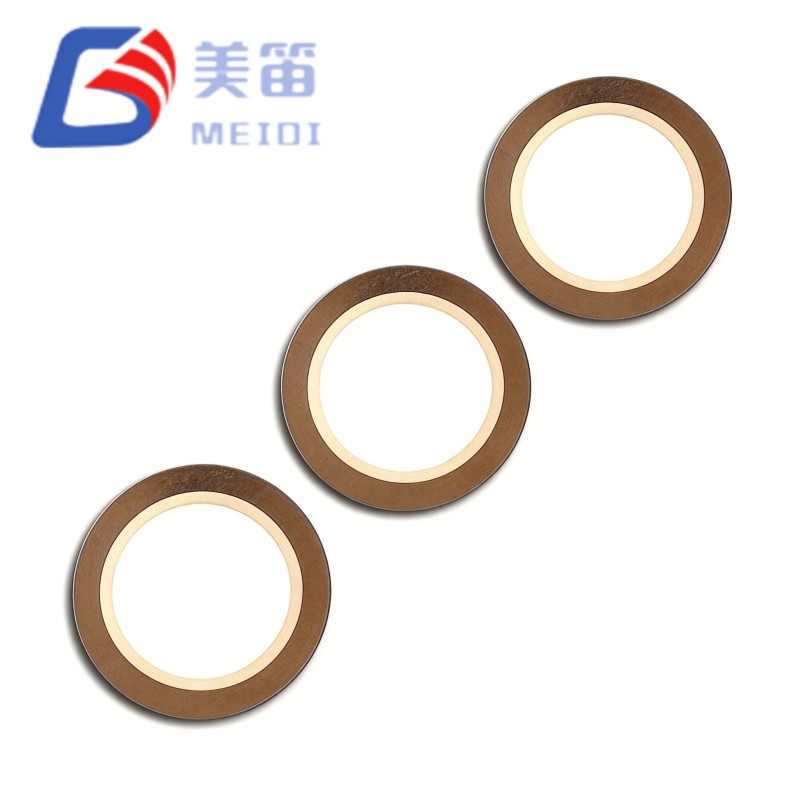

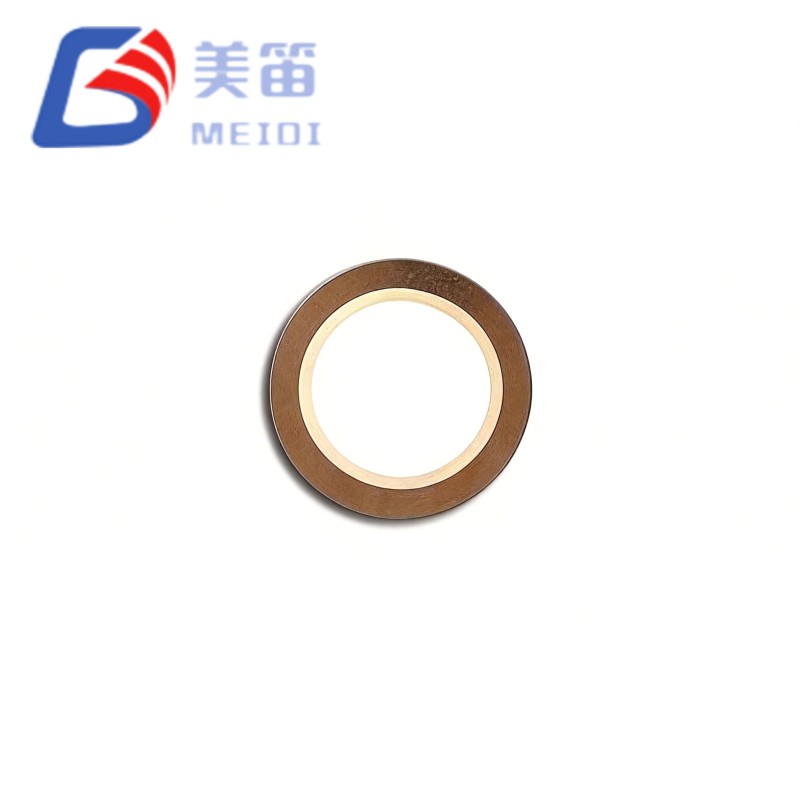

El elemento zumbador piezoeléctrico de cerámica de 12,5 mm es un elemento cerámico piezoeléctrico con sustrato de latón y un diámetro activo de 12,5 mm, diseñado para módulos acústicos integrados que requieren una mayor presión sonora a partir de volúmenes de cavidad limitados. Su frecuencia resonante de 7,8 kHz se mantiene con una tolerancia estricta de ±0,8 kHz y la capacitancia de 12000 pF permite que se controle directamente desde pines de microcontrolador de 3,3 V o circuitos de refuerzo LC simples. El elemento está construido sobre la misma plataforma de fabricación que la serie FT‑11T de MEIDI, lo que ofrece una vía de actualización sencilla para diseños que necesitan una mayor salida acústica sin tener que volver a trabajar la interfaz eléctrica.
El diámetro de cerámica activa de 12,5 mm proporciona un área de radiación un 29 % mayor en comparación con la familia FT-11T de 11,0 mm, lo que contribuye a un mayor desplazamiento y una mejor respuesta de baja frecuencia de los gabinetes pequeños.
La frecuencia de resonancia se especifica en 7,8 kHz con una tolerancia de ±10,3%, una ventana más ajustada que el ±12,8% típico del FT‑11T‑7.8A1, lo que ayuda a mantener un carácter tonal consistente en todos los lotes de producción.
Una capacitancia nominal de 12000 pF a 120 Hz presenta una carga capacitiva alta que se adapta bien al accionamiento de bajo voltaje desde líneas MCU GPIO de 3,3 V en módulos integrados alimentados por batería.
La resistencia equivalente se especifica en ≤300Ω, que es un 40% menor que la ≤500Ω de la serie FT-11T, lo que permite topologías de refuerzo resonante de mayor Q con mayor multiplicación de voltaje.
El espesor total es de 0,19 mm, lo que mantiene el componente dentro de un perfil inferior a 0,2 mm que permite la integración en conjuntos acústicos ultrafinos.
El sustrato de latón con un electrodo de plata cocido sigue el mismo conjunto de materiales utilizado en toda la serie FT, lo que garantiza un comportamiento térmico y soldabilidad predecibles.
El disco cerámico ampliado de 12,5 mm aumenta el área de transducción activa; El grado de mejora acústica depende del diseño de la cavidad, la carga del diafragma y el circuito de accionamiento, pero el área adicional proporciona una ventaja mensurable en módulos compactos.
La variación de frecuencia entre lotes está limitada a ±0,8 kHz, lo que admite matrices de elementos múltiples y líneas de productos de consumo donde la calidad tonal uniforme es importante.
La resistencia equivalente ≤300Ω reduce las pérdidas de amortiguación mecánica, lo que permite que los circuitos de refuerzo resonantes alcancen un factor Q más alto y una mayor ganancia de voltaje con el mismo suministro.
A 12000pF, la capacitancia es idéntica a la del FT‑11T‑7.8A1, por lo que se puede reutilizar la misma topología del circuito controlador al migrar al elemento de mayor diámetro.
El espesor total de 0,19 mm, que consta de una capa de PZT de 0,09 mm sobre un diafragma de latón, permite apilados de módulos acústicos de menos de 1 mm y unión directa de PCB.
El diámetro del electrodo activo de 9,5 mm se escala proporcionalmente desde el electrodo de 9,0 mm del FT‑11T‑7.8A1, manteniendo una distribución óptima del campo eléctrico para la resonancia de 7,8 kHz.

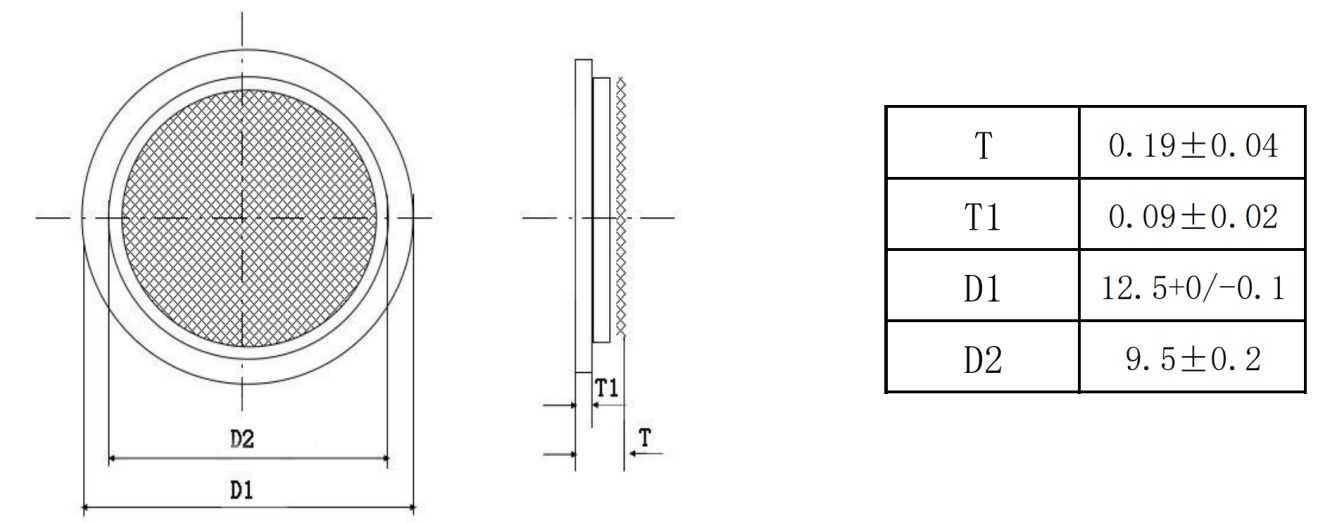

| Parámetro | Valor | Condiciones de prueba |
| Tipo de producto | Elemento cerámico piezoeléctrico | — |
| Modelo | FT‑12.5T‑7.8A1 | — |
| Frecuencia resonante | 7,8 ± 0,8 kHz | Aire libre, 25 ℃ |
| Tolerancia de frecuencia | ±10,3% | Consistencia del lote |
| Capacitancia libre | 12000 ± 30% pF | A 120 Hz, 1 Vrms, 25 ℃ |
| Resistencia equivalente | ≤ 300 Ω | En frecuencia resonante |
| Pérdida dieléctrica (tanδ) | ≤ 5% | A 120 Hz, 1 Vrms |
| Material de sustrato | Latón | — |
| Diámetro del disco cerámico (D1) | 12,5 +0 / -0,1mm | — |
| Diámetro del electrodo activo (D2) | 9,5 ± 0,2 mm | — |
| Espesor total (T) | 0,19 ± 0,04 milímetros | Cerámica + sustrato |
| Espesor cerámico (T1) | 0,09 ± 0,02 milímetros | capa PZT |
| Temperatura de funcionamiento | -20 ℃ ~ +70 ℃ | Continuo |
| Temperatura de almacenamiento | -30 ℃ ~ +80 ℃ | No operativo |
| Material del electrodo | Plata (estándar) | Pasta de plata cocida |
| Resistencia de aislamiento | ≥ 100 MΩ (típico) | A 100 VCC, 25 ℃ |
Los dispositivos domésticos inteligentes, como timbres con vídeo, parlantes inteligentes y termostatos, se benefician del área radiante más grande, que ofrece un tono más completo desde las cavidades internas compactas típicas de estos productos.
Los módulos acústicos de equipos médicos, incluidas bombas de infusión, monitores de pacientes y máquinas de diálisis, se basan en una estricta tolerancia de frecuencia para producir un tono de alerta constante en todas las unidades fabricadas.
Los paneles de sensores industriales y los terminales HMI pueden utilizar la resistencia equivalente más baja para obtener una mayor presión sonora de los controladores del circuito de control de 24 V existentes sin alterar los componentes de la etapa de accionamiento.
Los componentes electrónicos del interior del automóvil, como los recordatorios de cinturones de seguridad y los indicadores de carga de vehículos eléctricos, pueden alcanzar los niveles de sonido requeridos con volúmenes de cavidad más pequeños gracias al mayor área del diafragma.
Los electrodomésticos de consumo como lavadoras y refrigeradores pueden lograr la misma salida acústica con un voltaje de accionamiento más bajo, lo que puede reducir la factura general de materiales.
Los conjuntos acústicos de elementos múltiples y los sistemas de notificación sincronizados se benefician de la estrecha distribución de frecuencia, que minimiza los latidos perceptibles y la inconsistencia tonal entre unidades adyacentes.
| Requisito | Atributo FT‑12.5T‑7.8A1 |
| Aumento de SPL con el mismo voltaje de accionamiento | El diámetro de 12,5 mm proporciona un área de transducción más grande, que puede aumentar la presión sonora en varios decibelios en comparación con un elemento de 11,0 mm en una cavidad equivalente. |
| Calidad tonal consistente en toda la producción | La tolerancia de frecuencia de ±10,3% reduce la variación entre unidades, lo que respalda los requisitos de la marca para un sonido uniforme del producto. |
| Impulso resonante eficiente | Una resistencia equivalente de ≤300 Ω permite que los circuitos de refuerzo LC alcancen un factor de multiplicación más alto, extrayendo más potencia acústica de un riel de bajo voltaje. |
| Migración de plataforma sencilla | La capacitancia de 12000pF y la resonancia de 7,8kHz coinciden con el FT‑11T‑7.8A1, por lo que solo es necesario ampliar el patrón de tierra de la PCB para acomodar el diámetro de 12,5 mm. |
| Carácter de baja frecuencia más rico | La rigidez reducida por unidad de área del disco cerámico más grande mejora el desplazamiento subresonante, contribuyendo a un tono perceptiblemente más completo en recintos pequeños. |
| Disipación de calor en cámaras selladas. | El sustrato de latón de 12,5 mm proporciona una interfaz térmica más grande, lo que ayuda a estabilizar la frecuencia de resonancia durante el funcionamiento continuo. |
El elemento zumbador piezo cerámico de 12,5 mm presenta una carga capacitiva de 12000 pF con una resistencia en serie de 300 Ω o menos en resonancia. Esta combinación admite topologías de refuerzo resonante en las que se coloca un inductor en paralelo con el elemento para formar un tanque de alta Q. Debido a que la resistencia es menor que la de la serie FT‑11T, el factor Q y la ganancia de voltaje que se pueden lograr son mayores; sin embargo, la corriente circulante también aumenta, por lo que el inductor debe dimensionarse en consecuencia. Los ingenieros de aplicaciones de MEIDI pueden proporcionar diseños de referencia y recomendaciones de componentes para objetivos acústicos y de voltaje específicos.
MEIDI Intelligent Technology ha producido elementos cerámicos piezoeléctricos durante más de una década. Las instalaciones integradas verticalmente de la empresa en Jiangsu, China, cubren la preparación de polvo cerámico, la fundición de cintas, la serigrafía de electrodos de plata, la sinterización a alta temperatura, la polarización y las pruebas eléctricas finales. Un sistema de calidad certificado ISO 9001 y un laboratorio de confiabilidad dedicado respaldan la consistencia y trazabilidad de cada lote.
El elemento zumbador piezo cerámico de 12,5 mm se fabrica con controles de proceso mejorados para mantener una tolerancia de frecuencia estricta y una resistencia equivalente baja en todo el diámetro mayor. Cada lote de producción se somete a una medición de frecuencia de resonancia del 100 % en un analizador de impedancia de aire libre, y se rechazan las unidades que caen fuera de la ventana de 7,8 ± 0,8 kHz. La resistencia equivalente se detecta en ≤300 Ω para identificar defectos de cobertura de electrodos o polarización incompleta. La capacitancia se verifica a 120 Hz y 1 Vrms para confirmar el valor nominal de 12000 pF dentro de ±30 %, y se verifica la pérdida dieléctrica para garantizar que tanδ permanezca por debajo del 5 %. La inspección dimensional cubre el diámetro de la cerámica, el diámetro del electrodo y el espesor total según las especificaciones. Las pruebas de envejecimiento térmico y las evaluaciones de soldabilidad se llevan a cabo por muestreo. Un código de lote grabado en el borde del sustrato proporciona una trazabilidad completa del lote de prensado, el perfil de sinterización y el registro de prueba individual, conservado durante diez años.
1. ¿Qué ganancia de rendimiento puedo esperar al pasar del FT‑11T‑7.8A1 al FT‑12.5T‑7.8A1?
El área activa más grande generalmente aumenta la salida acústica para una cavidad y un voltaje de excitación determinados. La resistencia equivalente más baja permite que los circuitos de refuerzo resonantes alcancen un factor de multiplicación más alto. La mejora real depende de la configuración del gabinete, el diafragma y la unidad; MEIDI puede ayudar a evaluar el rendimiento esperado con su diseño mecánico específico.
2. ¿El elemento de 12,5 mm necesita una cavidad acústica más grande que un elemento de 11,0 mm?
Una cavidad más profunda suele ser beneficiosa cuando se aumenta el diámetro del elemento, ya que proporciona una mejor carga a la frecuencia de resonancia. El diámetro de la cavidad también debe ser mayor que el del disco cerámico para evitar el bloqueo de la vibración radial. Para diseños extremadamente compactos, una alternativa puede ser unir el elemento a una placa metálica delgada que actúe como un radiador distribuido.
3. ¿Por qué la resistencia equivalente es menor que en la serie FT‑11T?
La reducción proviene del área de electrodo más grande y del espesor optimizado de la capa de PZT para el formato de 12,5 mm. Una resistencia más baja mejora el factor de calidad de los circuitos de refuerzo resonantes pero también aumenta la corriente circulante en el tanque; el inductor debe tener el tamaño adecuado para manejar esta corriente más alta.
4. ¿Se puede utilizar el FT‑12.5T‑7.8A1 junto con elementos FT‑11T en un conjunto multifrecuencia?
Sí, pero los diferentes diámetros requieren superficies de PCB y dimensiones de cavidad separadas. Cuando se activan simultáneamente diferentes frecuencias resonantes, se pueden producir frecuencias de batido audibles. Para un funcionamiento limpio de dos tonos, normalmente es mejor controlar los elementos de forma secuencial o seleccionar frecuencias que estén separadas por al menos 3 kHz. Si se necesita coherencia de fase, se deben tener en cuenta las diferentes impedancias de radiación en el diseño de la cavidad.
5. ¿Qué cambios en el diseño de PCB se necesitan para adoptar el FT‑12.5T‑7.8A1?
La superficie de cobre debajo del disco cerámico debe ampliarse de 11,0 mm a 12,5 mm, manteniendo el mismo ancho del anillo anular para soldadura o unión de epoxi conductor. Si se utiliza un orificio central, debe aumentar de aproximadamente 3,0 mm a 4,0 mm. El área de exclusión del componente debajo del elemento debe extenderse hasta un diámetro de aproximadamente 13,5 mm. Los valores de los componentes del circuito impulsor pueden seguir siendo los mismos, pero es posible que sea necesario volver a evaluar el inductor para manejar la corriente circulante más alta en un diseño reforzado.
Para diseños de integración de PCB, recomendaciones de diseño de cavidades para elementos de 12,5 mm, optimización del circuito de refuerzo resonante LC, soporte de migración de la serie FT‑11T o precios por volumen, envíe sus requisitos a través del formulario de contacto. Los ingenieros de aplicaciones de MEIDI suelen responder en el plazo de un día hábil con documentación técnica, modelos de simulación y unidades de evaluación de muestras acompañadas de datos de prueba individuales.
