¿Cómo funciona un zumbador pasivo magnético y por qué es esencial para los dispositivos electrónicos modernos? (Guía 2026)

Un zumbador pasivo magnético es uno de los componentes de señalización audible más versátiles que se utilizan en la electrónica moderna. A diferencia de un zumbador activo que lleva su propio oscilador interno, un zumbador pasivo magnético depende de una señal externa para producir sonido. Para ingenieros, compradores y diseñadores de productos, comprender cómo funciona un zumbador pasivo magnético es el primer paso para elegir el componente acústico adecuado para alarmas, paneles de control, dispositivos inteligentes y equipos industriales. Esta guía de ingeniería de 2026 explica el principio de funcionamiento, la estructura interna, los criterios de selección y los parámetros reales del producto del zumbador pasivo magnético, y lo compara con alternativas activas y piezoeléctricas para que pueda elegir el zumbador pasivo magnético adecuado con confianza.

1. ¿Qué es un zumbador pasivo magnético?

Un zumbador pasivo magnético es un transductor acústico electromagnético que convierte una señal eléctrica en un sonido audible. La palabra "pasivo" significa que el componente no contiene ningún oscilador incorporado; necesita una señal externa de onda cuadrada o de corriente alterna para vibrar. La palabra "magnético" se refiere al mecanismo de bobina móvil: una bobina, un imán permanente y un diafragma ferromagnético delgado. Debido a que un zumbador pasivo magnético deja el tono, el tono y la melodía bajo el control del microcontrolador anfitrión, ofrece mucha más flexibilidad que un zumbador activo de tono fijo. En resumen, un timbre pasivo magnético es el primo "tonto" pero programable de la familia de los timbres, y esa programabilidad es su mayor fortaleza.

2. ¿Cómo funciona un zumbador pasivo magnético?

El principio de funcionamiento de un zumbador pasivo magnético se basa en el electromagnetismo y la vibración del diafragma. El proceso ocurre en cinco pasos:

Paso 1: aplicación de señal.Un microcontrolador o un circuito de accionamiento dedicado envía una onda cuadrada (PWM) a los dos terminales del zumbador pasivo magnético. Se prefiere una onda cuadrada a una onda sinusoidal porque sus bordes afilados cambian decisivamente la corriente de la bobina, mejorando la eficiencia y el volumen.

Paso 2: Generación de campo magnético.La corriente alterna que fluye a través de la bobina crea un campo magnético fluctuante alrededor del núcleo.

Paso 3: Forzar la interacción.Este campo cambiante interactúa con el campo estático del imán permanente, empujando y tirando del diafragma ferromagnético hacia y lejos del imán a la frecuencia de accionamiento.

Paso 4: Vibración y sonido.El diafragma oscila rápidamente, desplazando las moléculas de aire y produciendo ondas sonoras. Una onda cuadrada de 2,4 kHz produce un tono de 2,4 kHz; la frecuencia del sonido está determinada enteramente por la señal externa. Es por eso que un zumbador pasivo magnético puede reproducir cualquier tono que programe.

Paso 5: sintonización de resonancia.Accionar el zumbador pasivo magnético cerca de su frecuencia de resonancia mecánica maximiza el nivel de presión sonora (SPL) y la eficiencia. La mayoría de las unidades resuenan entre 2,0 kHz y 2,7 ​​kHz. La cavidad del recinto también afecta la resonancia, por lo que el rendimiento del banco puede cambiar una vez que el zumbador se monta en una carcasa cerrada.

Esta naturaleza "tonta", totalmente controlada por el circuito exterior, es exactamente lo que define al zumbador pasivo magnético como pasivo, y es la razón por la que un modelo puede cumplir muchas funciones de sonido.

3. Componentes principales de un zumbador pasivo magnético

Cada zumbador pasivo magnético comparte cuatro partes principales:

Bobina.Un cobre enrollado alrededor de una bobina. Cuando la corriente pasa a través de él, la bobina se convierte en un electroimán. La resistencia de la bobina (DCR) normalmente mide 16 Ω, 42 Ω o 140 Ω, lo que rige el cálculo de la corriente del variador.

Imán permanente.Proporciona el campo magnético de referencia constante contra el que actúa el campo de la bobina para mover el diafragma.

Diafragma.Una placa ferromagnética delgada y flexible, a menudo una aleación de níquel y hierro, colocada justo encima del imán. Es la parte que vibra físicamente para emitir sonido.

Alojamiento.Una caja de plástico o metal que protege las partes internas, da forma a la salida acústica y define la huella de la PCB. Los tamaños comunes varían desde Φ12×8,5 mm hasta 12,0×9,0 mm, con opciones de perfil bajo para dispositivos delgados. Estas cuatro partes definen cada zumbador pasivo magnético del mercado.

4. Zumbadores activos versus pasivos: ¿cuál es la diferencia?

La diferencia entre los zumbadores activos y pasivos es si la fuente de oscilación se encuentra dentro del componente o dentro de su firmware. En las hojas de datos también puede ver los términos.transductor(unidad externa) yindicador(unidad interna).

Un zumbador activo integra un oscilador interno. Aplique energía CC dentro de su rango nominal y emitirá un pitido por sí solo con un tono fijo, sin código ni piezas adicionales. Por el contrario, un zumbador pasivo magnético contiene sólo la bobina y el diafragma. Su MCU o un controlador IC debe generar la forma de onda. Para un zumbador pasivo magnético, la compensación es simple: activo le brinda la integración más rápida y cero firmware; pasivo le brinda control de tono, melodías y alarmas de dos tonos desde un único transductor de bajo costo.

5. Zumbador magnético versus piezoeléctrico: una comparación de especificaciones

Tanto los zumbadores magnéticos como los piezoeléctricos emiten sonido, pero lo hacen de forma diferente. Un zumbador pasivo magnético mueve una bobina y un imán; un zumbador piezoeléctrico flexiona un disco cerámico. Las compensaciones prácticas son importantes para la selección de componentes.

A modo de contexto, líderes mundiales como Murata y TDK establecieron muchos de los puntos de referencia en componentes piezoeléctricos y electroacústicos; un zumbador pasivo magnético sigue siendo la opción preferida cuando se requiere bajo voltaje y un tono más completo. Cuando tanto el presupuesto como el tono son importantes, un zumbador pasivo magnético a menudo gana al piezoeléctrico para diseños de bajo voltaje.

6. Parámetros técnicos clave a verificar

Al evaluar un zumbador pasivo magnético, lea la hoja de datos con estos parámetros:

Nivel de presión sonora (SPL).Sonoridad en dB medida a 10 cm. Los sitios industriales pueden necesitar 85 dB o más; asegúrese de que el SPL supere el ruido ambiental en al menos 10 dB.

Tensión de funcionamiento (Vp-p).La amplitud pico a pico de la onda cuadrada recomendada (por ejemplo, 3 Vp-p, 5 Vp-p, 12 V), no un voltaje de suministro de CC. Esta es la amplitud que debe ofrecer su controlador.

Frecuencia de resonancia.Conduzca cerca de esta frecuencia para obtener el máximo rendimiento y eficiencia. La operación fuera de resonancia desperdicia energía y reduce el SPL.

Resistencia de la bobina (DCR) y corriente.Una bobina de 42 Ω a 5 Vp-p consume aproximadamente 40 mA; Dimensione el transistor de accionamiento en consecuencia utilizando la ley de Ohm (I = V / R).

Protección por diodo flyback.Debido a que un zumbador pasivo magnético es una carga inductiva, apagar el controlador crea un pico de voltaje contraEMF. Un diodo de rueda libre (flyback) colocado a través de la bobina protege el MOSFET o BJT de conmutación contra daños.

Tipo de terminal.SMD para líneas automatizadas de pick-and-place, o pasante (THT) para tableros manuales y modulares.

7. Modelos de zumbador pasivo magnético MEIDI (parámetros reales)

Para concretar la teoría, aquí se muestran modelos representativos de zumbadores pasivos magnéticos del catálogo de MEIDI, con el voltaje nominal, la frecuencia de resonancia, el SPL y la resistencia de la bobina reales utilizados en la producción. La resistencia de la bobina de 16Ω / 42Ω / 140Ω se asigna a las familias típicas de variadores de 3 V / 5 V / 12 V.

Todos los modelos enumerados son zumbadores pasivos electromagnéticos (magnéticos) fabricados según los sistemas ISO 9001/ISO 14001 y que cumplen con RoHS, REACH y CE. Las características eléctricas completas, los esquemas y las curvas SPL están disponibles en la página de cada producto y en la hoja de datos descargable. Ver elcatálogo de zumbadores pasivos magnéticospara toda la gama.

8. ¿Por qué elegir un zumbador pasivo magnético?

Un zumbador pasivo magnético ofrece varias ventajas que lo convierten en la opción predeterminada para muchos diseños:

• Flexibilidad de frecuencia.Cambie la señal de conducción y un modelo cumplirá muchas funciones: alarmas, confirmaciones e incluso melodías simples.
• Rentabilidad.Un único transductor económico controlado por una MCU existente activa varios zumbadores activos de tono fijo.
• Tamaño compacto.Paquetes como los de Φ12×8,5 mm se adaptan a dispositivos portátiles y portátiles con limitaciones de espacio.
• Funcionamiento en baja tensión.Funciona desde 3 V, ideal para productos que funcionan con baterías.
• Larga vida.Ningún oscilador interno que pueda fallar; La construcción mecánica simple ofrece una gran confiabilidad a largo plazo.

Por este motivo, un zumbador pasivo magnético se adapta tanto a productos industriales como de consumo.

9. Dónde se utilizan los zumbadores pasivos magnéticos

El zumbador pasivo magnético aparece allí donde se debe escuchar un dispositivo. Las aplicaciones típicas incluyen:

• Sistemas de alarma y seguridad (intrusión, incendio, detección de gases)
• Electrónica automotriz (recordatorio de cinturón de seguridad, advertencia de puerta entreabierta, sensor de estacionamiento)
• Electrónica de consumo (teléfonos, tabletas, wearables, electrodomésticos)
• Dispositivos médicos (monitores de pacientes, bombas de infusión, equipos de diagnóstico)
• Paneles de control industriales y equipos de automatización.
• Nodos de IoT y hogar inteligente (bips de estado, tonos de emparejamiento, alertas de mantenimiento)

En cada caso, el zumbador pasivo magnético proporciona retroalimentación audible confiable y de bajo costo que funciona incluso en ambientes brillantes o ruidosos donde fallan los indicadores visuales. Un zumbador magnético pasivo soluciona este problema con un sonido sencillo y económico.

10. Cómo seleccionar el zumbador pasivo magnético adecuado

Utilice esta lista de verificación para hacer coincidir un zumbador pasivo magnético con su producto:

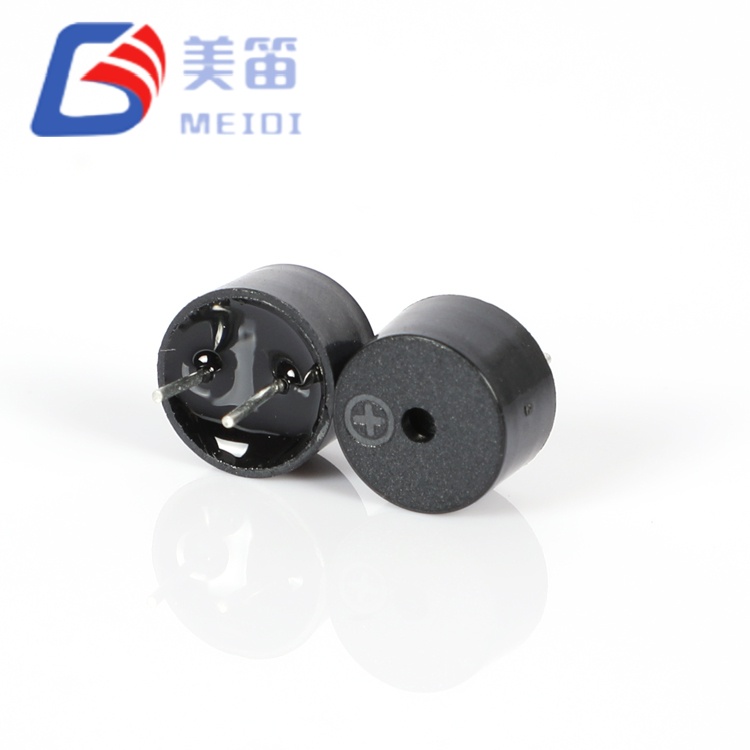

Como ejemplo práctico, el modelo compacto HNB-09A05 de 9×5,5 mm de MEIDI funciona a 5 V CC y ofrece 82 dB a 10 cm en un tamaño SMD pequeño, ideal para diseños portátiles y vestibles con limitaciones de espacio. Para una opción de 5 V de 12,0×9,0 mm, el HN-12062.4KHZ resuena cerca de 2,4 kHz a ≥85 dB con una bobina de 42Ω. Ver elPágina de modelo de 9,5×5,5 mm, ellista completa de modelos, ocontacta con nuestro equipopara muestras.

11. Problemas comunes y soluciones

Demasiado silencioso.Para un zumbador pasivo magnético, generalmente el voltaje o la corriente del variador son demasiado bajos o la frecuencia está fuera de resonancia. Conduzca a la Vp-p nominal cercana a la resonancia.

Sin sonido.Verifique la polaridad, confirme que la MCU realmente esté emitiendo una onda cuadrada y verifique que el transistor del controlador esté conmutando.

Tono distorsionado.Agregue el diodo de retorno y confirme que el controlador pueda suministrar la corriente de la bobina sin hundirse.

Zumbador bloqueado.Asegúrese de que el gabinete no cubra el puerto de sonido; El tamaño de la cavidad afecta la resonancia y puede silenciar la salida.

12. Cómo MEIDI apoya su abastecimiento de zumbadores

Con 15 años de experiencia en exportación, MEIDI (Jiangsu Huaneng Electronics) suministra modelos de zumbadores pasivos magnéticos en SMD y paquetes de orificio pasante, desde familias de unidades de 3 V a 12 V, con SPL de hasta 100 dB. Todos los productos se fabrican según los sistemas ISO 9001 e ISO 14001 y cumplen con los requisitos RoHS, REACH y CE. Explora el completocatálogo de zumbadores pasivos magnéticosocontacta con nuestro equipopara muestras y especificaciones personalizadas.

13. Preguntas frecuentes

¿Cómo manejo un zumbador pasivo magnético desde una MCU?

Utilice un pin de temporizador/PWM para generar una onda cuadrada a la frecuencia deseada, luego cambie la bobina a través de un transistor o MOSFET. La mayoría de los pines GPIO de MCU no pueden generar los 30-100 mA que necesita un zumbador pasivo magnético, por lo que se requiere una etapa de controlador.

¿Puede un zumbador pasivo magnético reproducir una melodía?

Sí. Debido a que el tono lo establece la señal externa, puede secuenciar diferentes frecuencias para crear melodías, alarmas de dos tonos o distintos pitidos de confirmación desde un único zumbador magnético pasivo.

Magnético o piezoeléctrico: ¿cuál debo elegir?

Elija un zumbador pasivo magnético para sistemas de bajo voltaje, tonos más ricos y entornos ruidosos. Elija piezo cuando lo más importante sea la potencia ultrabaja y el perfil delgado.

¿Por qué mi timbre pasivo magnético es silencioso?

Las causas más comunes son una corriente de accionamiento insuficiente, una frecuencia fuera de resonancia o un puerto de sonido bloqueado. Conduzca a Vp-p nominal cerca de la frecuencia de resonancia y mantenga el puerto despejado.

¿Qué certificaciones debe tener un timbre de calidad?

Busque los sistemas de fabricación ISO 9001 e ISO 14001, además del cumplimiento de RoHS, REACH y CE. Estos confirman la seguridad del material y la calidad constante de la producción para los mercados de exportación.

Conclusión

Un zumbador pasivo magnético es un componente audible simple, confiable y muy flexible. Al comprender cómo funciona (bobina, imán y diafragma impulsados ​​por una onda cuadrada externa) y verificar parámetros reales como voltaje nominal, frecuencia resonante, SPL y resistencia de la bobina, puede seleccionar el modelo correcto, diseñar un circuito de accionamiento seguro con protección adecuada de diodo de retorno y ofrecer una respuesta de sonido clara en cualquier producto. Navega por elGama de zumbadores pasivos magnéticos MEIDIocontacta a nuestro equipopara soporte de ingeniería y muestras.
