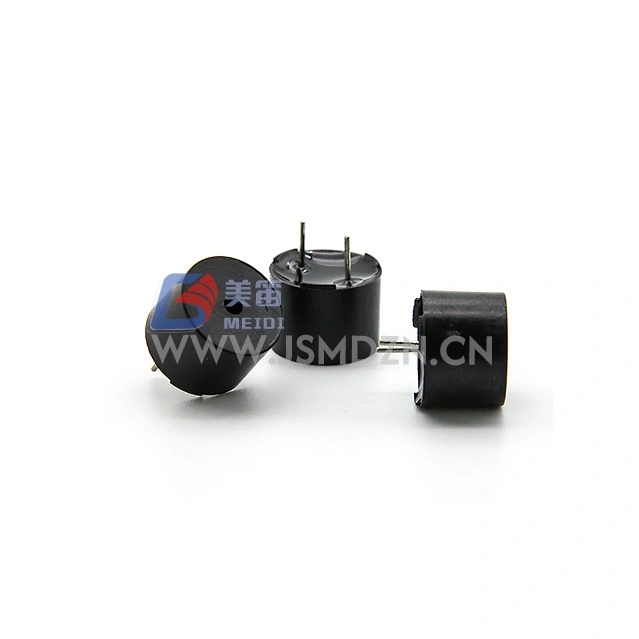

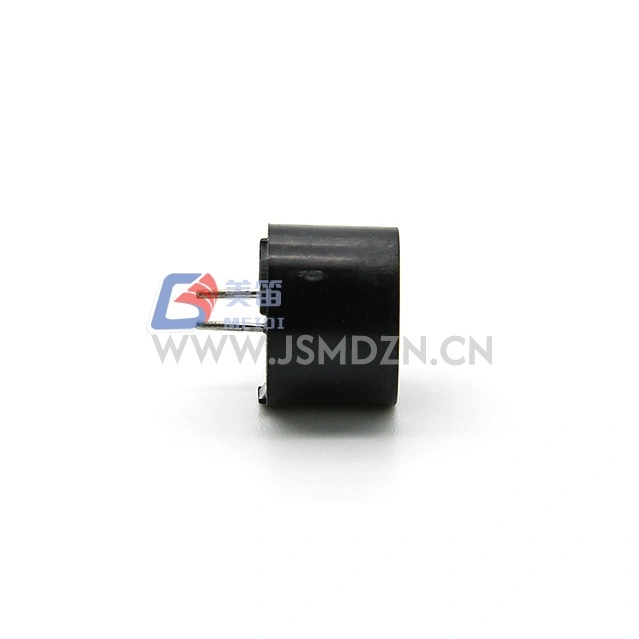

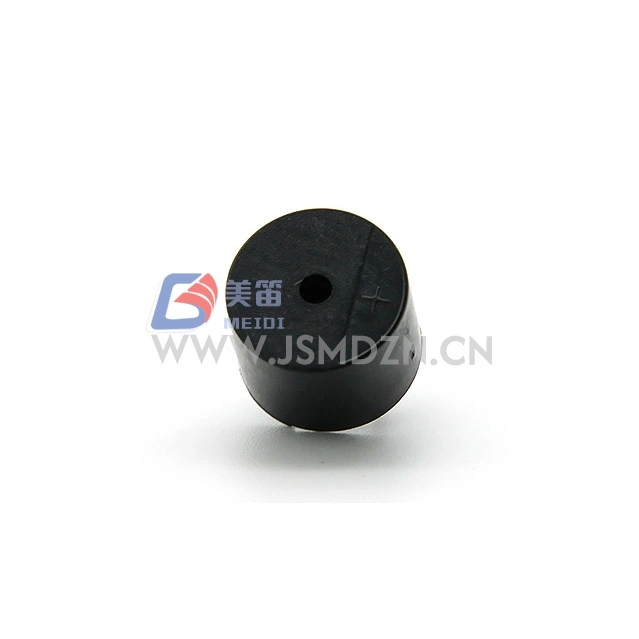

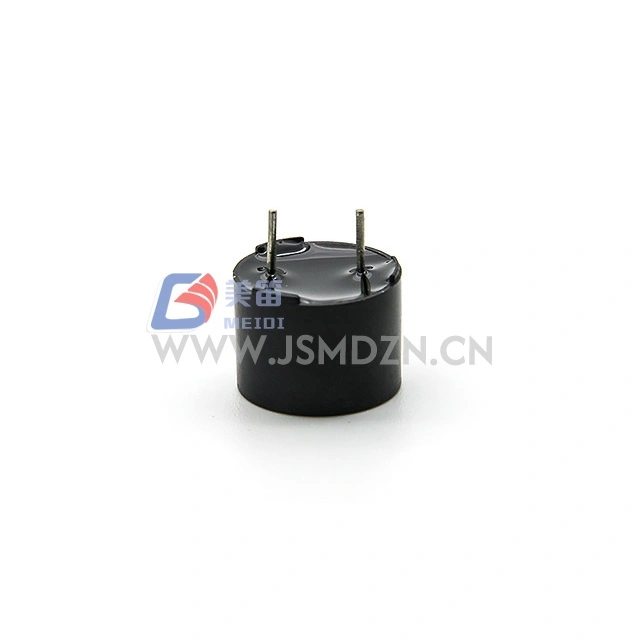

El zumbador pasivo electromagnético de orificio pasante MEIDI HN-1295 12 mm 2400 Hz es un zumbador pasivo electromagnético diseñado para montaje de orificio pasante en sistemas electrónicos que requieren una señal de unidad externa para la generación de sonido. Con un diámetro de cuerpo de 12 mm, este zumbador se integra en diseños de PCB comunes utilizados en paneles de control industriales, sistemas de alarma, electrodomésticos y equipos de diagnóstico.
La frecuencia resonante de 2400 Hz acepta señales externas de onda cuadrada, lo que permite una retroalimentación acústica consistente cuando se maneja a la frecuencia nominal o cerca de ella. Con un voltaje nominal de 5Vo-p y un rango operativo de 3--7Vo-p, el HN-1295 proporciona flexibilidad en el diseño del circuito del controlador.
La resistencia de la bobina de 42 Ω se selecciona para aplicaciones de montaje con orificio pasante. La carcasa de PPO negra proporciona estabilidad estructural para procesos de ensamblaje con orificios pasantes.
Arquitectura de unidad externa: acepta señales de onda cuadrada a 2400 Hz para generación de tonos; Requiere excitación de CA, el voltaje de CC por sí solo no producirá sonido.
Factor de forma de orificio pasante: 12 mm de diámetro con configuración de pines para diseños de PCB estándar
Impedancia de bobina de 42Ω --- para diseños de PCB con orificios pasantes
Salida acústica estable --- Mín. 85 dB a 10 cm cuando se acciona a 5 Vo-p, 2400 Hz, 50 % de ciclo de trabajo de onda cuadrada
Material de la carcasa PPO --- carcasa negra para compatibilidad con ensamblaje de orificio pasante
Cumplimiento medioambiental RoHS --- Sí

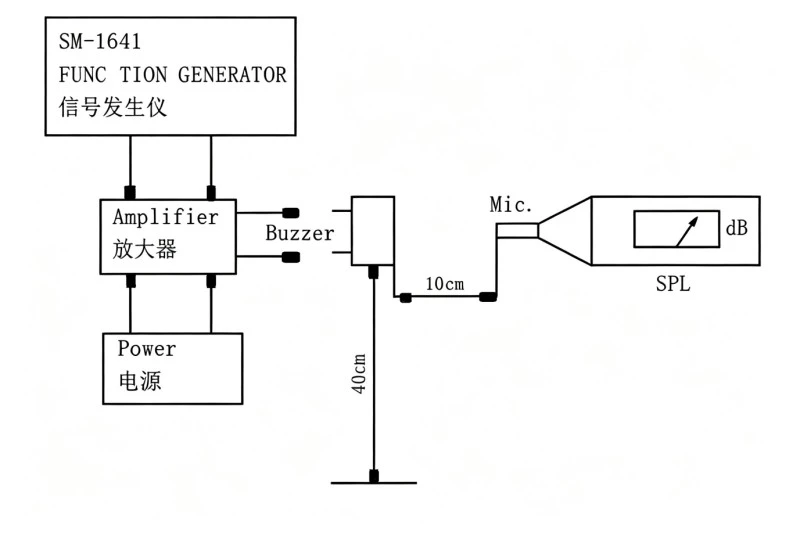

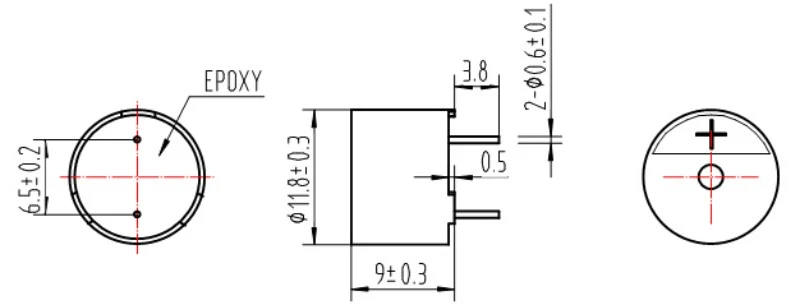

| Parámetro | Valor | Condiciones de prueba |
| Tipo de producto | Zumbador pasivo electromagnético | --- |
| Tensión nominal | 5Vo-p | Referencia de frecuencia resonante |
| Voltaje de funcionamiento | 3--7Vo-p | Pico de señal de conducción |
| Nivel de presión sonora | Mín. 85dB | A 5Vo-p, 2400 Hz, 50 % de servicio, 10 cm |
| Frecuencia resonante | 2400Hz | A tensión nominal |
| Resistencia de la bobina | 42 ± 5Ω | --- |
| Corriente nominal | Máx. 80mA | A 5Vo-p, 2400 Hz, 50 % de servicio |
| Temperatura de funcionamiento | -20℃ ~ +70℃ | --- |
| Temperatura de almacenamiento | -30℃ ~ +80℃ | --- |
| Tamaño externo | 12 mm (diámetro) | Cuerpo sin pasadores |
| Peso neto | Aprox. 1,5g | --- |
| Material de la carcasa | PPO negro | --- |
| Reglamento de protección ambiental | RoHS | --- |
Módulos de alarma de panel de control industrial que requieren alertas acústicas.
Sistemas de seguridad y detección de intrusos con diseños de PCB con orificios pasantes
Tableros de control de electrodomésticos que utilizan montaje de zumbador estándar
Equipos de diagnóstico y prueba que necesitan indicación audible de estado.
PLC y sistemas de automatización con salidas de accionamiento
Unidades de suministro de energía ininterrumpida para advertencias de condiciones de falla
| Requisito de diseño | Ventaja HN-1295 |
| Diseños de PCB con orificios pasantes | 12 mm de diámetro para montaje en PCB estándar |
| Frecuencia constante del tono de alarma. | Frecuencia resonante de 2400 Hz para un carácter acústico uniforme |
| Compatibilidad del proceso de montaje | Carcasa PPO negra para montaje mediante orificio pasante |
| Cumplimiento ambiental | RoHS |
MEIDI fabrica HN-1295 con control de calidad en cada etapa de producción, desde el diseño, la compra y las pruebas del producto. Comuníquese con MEIDI para obtener detalles de la certificación.
Después de cualquiera de las siguientes pruebas, el producto deberá cumplir con los criterios de aceptación: sin defectos o degradación en apariencia y propiedades eléctricas (excepto SPL); El SPL no disminuirá en más de 10 dB con respecto al SPL mínimo especificado en la hoja de datos.
| Artículo de prueba | Condiciones de prueba |
| Prueba de vida | 25±10℃, voltaje nominal, onda cuadrada de frecuencia resonante de 1/2 servicio, 96 horas |
| Prueba de alta temperatura | Almacenamiento a +80 ℃ durante 96 horas, recuperación a temperatura ambiente durante 3 horas antes de la prueba |
| Prueba de baja temperatura | -40 ℃ almacenamiento durante 96 horas, recuperar a temperatura ambiente durante 3 horas antes de la prueba |
| Prueba de humedad | +40±3℃, 90%--95% RH, 48 horas, recuperarse a temperatura ambiente durante 6 horas antes de la prueba |
| Prueba de choque térmico | 70 ℃ 2 horas → -20 ℃ 2 horas (1 ciclo), intervalo de 1 hora entre ciclos, total 10 ciclos |
| Prueba de caída | Embalaje estándar (las 6 caras y los 3 bordes), caída desde una altura de 1,2 m sobre una tabla de madera gruesa o una tabla de madera dura de 5 cm. |
| Prueba de vibración | 1000 ciclos/min, amplitud 1,5 mm, 1 hora por eje, 3 ejes en total |
Precaución: Evite que entren materiales extraños en el producto, incluidos materiales magnéticos, materiales solubles en agua y gases corrosivos, ya que afectarán el rendimiento eléctrico del producto.

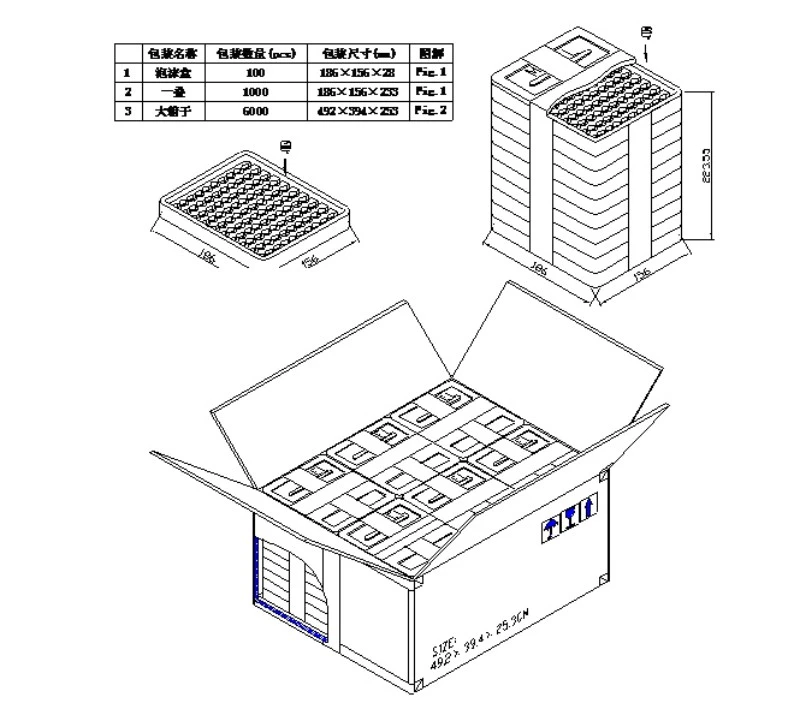

| Artículo | Especificación |
| Tipo de producto | ZUMBADOR ELECTROMAGNÉTICO |
| Cantidad | 6000 piezas |
| Volumen de cartón | 52×41,5×27CM |
1. ¿Este zumbador requiere una señal de control externo o se puede controlar con voltaje de CC?
Como zumbador electromagnético pasivo, el HN-1295 requiere una señal de CA externa (normalmente una onda cuadrada de 2400 Hz o cerca de ella) para generar una salida audible. El voltaje CC por sí solo no producirá sonido y puede dañar la bobina debido al flujo de corriente continuo.
2. ¿Qué frecuencia de conducción se recomienda para una salida máxima de presión sonora?

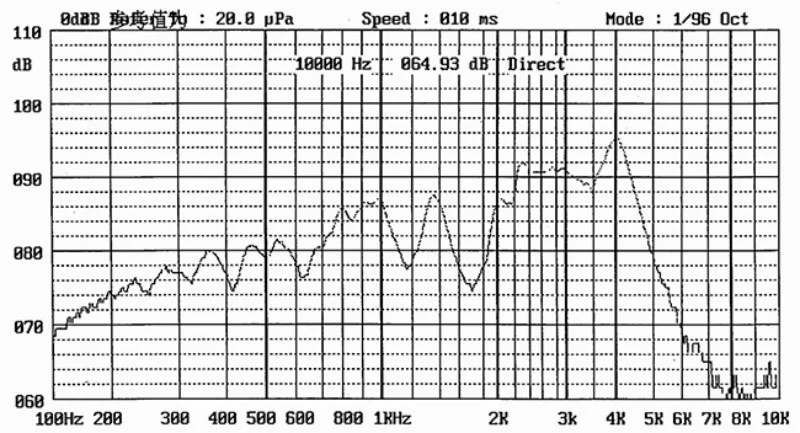

El SPL máximo se produce a la frecuencia de resonancia de 2400 Hz. El SPL disminuye significativamente cuando se sale de la resonancia. Para un mínimo constante. Salida de 85 dB, accionamiento a 2400 Hz con ciclo de trabajo del 50 % de onda cuadrada a 5 Vo-p.
3. ¿Qué circuito controlador es adecuado para la impedancia de bobina de 42 Ω?
Las configuraciones estándar de transistores NPN/PNP de colector abierto con resistencias pull-up son compatibles. Para la unidad directa GPIO del microcontrolador, verifique que el puerto pueda generar o absorber ≥80 mA. Se recomienda utilizar un diodo de retorno cuando se conduce con cargas inductivas o circuitos de relé.
4. ¿Cuál es el método de soldadura recomendado para este zumbador de orificio pasante?
HN-1295 es compatible con procesos estándar de soldadura por ola de orificio pasante. Para soldadura manual, comuníquese con MEIDI para conocer las especificaciones de temperatura y duración recomendadas.
5. ¿Hay disponibles frecuencias resonantes personalizadas o resistencias de bobina?
Comuníquese con MEIDI para consultas técnicas sobre configuraciones personalizadas.
Para obtener hojas de datos técnicos, notas de aplicación de circuitos de accionamiento o análisis de configuración OEM, comuníquese con el departamento de ingeniería de aplicaciones de MEIDI.
