Opciones de voltaje dual: 5Vo-p (30Ω) y 12Vo-p (120Ω)
Frecuencia resonante de 800 Hz para unidad de onda cuadrada externa
Mín. Presión sonora de 85 dB a 10 cm en condiciones de conducción nominales
Carcasa de PBT para estabilidad estructural
Rango de temperatura de funcionamiento de -20 ℃ a +70 ℃
Dos opciones de resistencia de bobina para combinar con diferentes diseños de circuitos de controlador

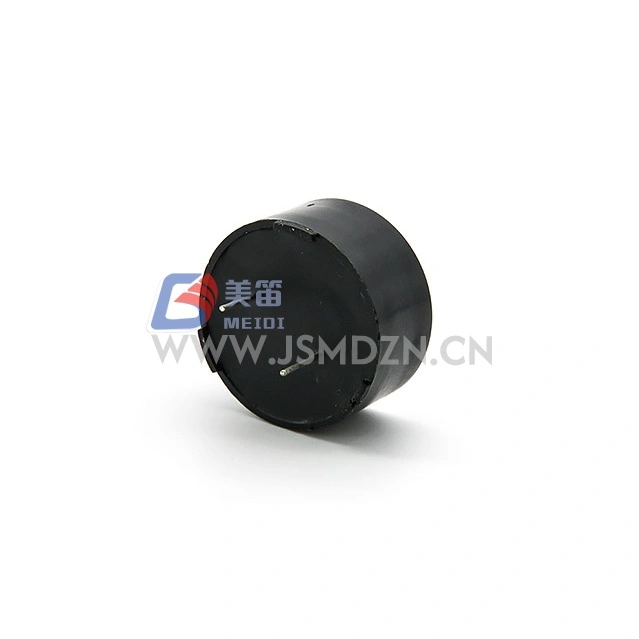

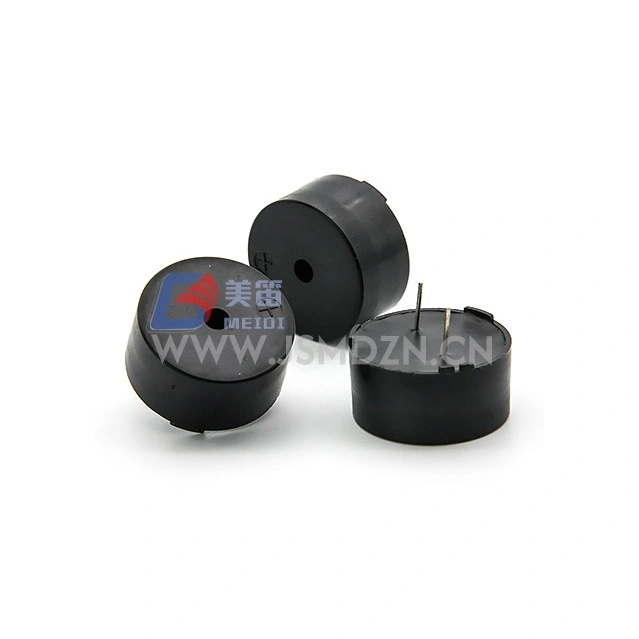

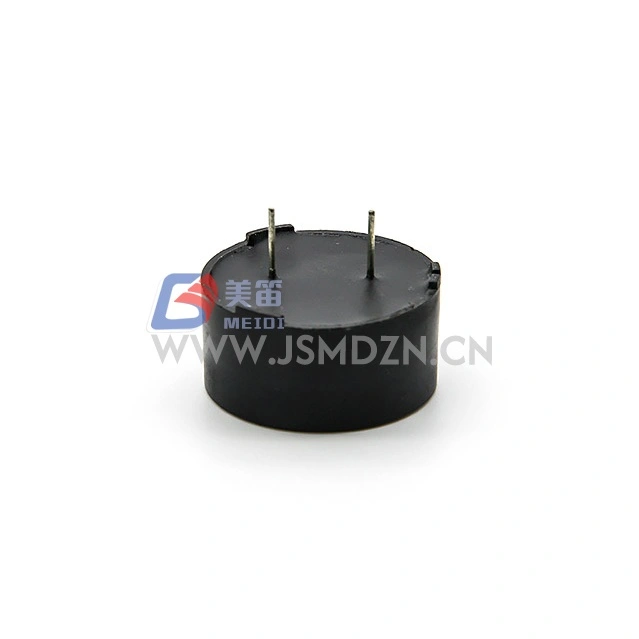

El zumbador pasivo electromagnético de 25 mm MEIDI KC2512 es un zumbador pasivo electromagnético diseñado para aplicaciones que requieren una señal de unidad externa para la generación de sonido. Con un diámetro de cuerpo de 25 mm, este zumbador admite dos configuraciones de bobina distintas para adaptarse a diferentes rieles de voltaje y requisitos de circuito del controlador.
La variante KC2512-30R funciona a 5Vo-p con una bobina de 30Ω. La variante KC2512-120R funciona a 12Vo-p con una bobina de 120Ω. Ambas variantes resuenan a 800 Hz y requieren excitación de onda cuadrada externa en o cerca de esta frecuencia para un rendimiento acústico óptimo.
La carcasa de PBT proporciona estabilidad dimensional en todo el rango de temperatura de funcionamiento nominal. Para aplicaciones que requieren resistencias de bobina o clasificaciones de voltaje alternativas, comuníquese con MEIDI para obtener configuraciones de zumbador personalizadas.
Configuración de bobina doble: opciones de 30 Ω (5 V) y 120 Ω (12 V) para adaptarse a diferentes rieles de voltaje del sistema.
Arquitectura de unidad externa: acepta señales de onda cuadrada a 800 Hz; requiere excitación de CA, el voltaje de CC por sí solo no producirá una salida audible

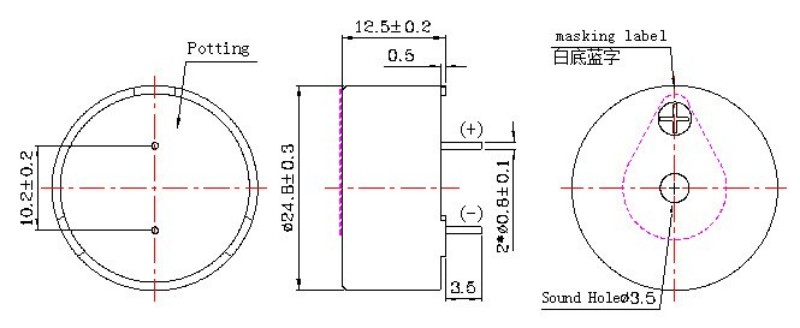

Factor de forma de 25 mm: diámetro estándar para diseños de montaje de PCB y paneles comunes
Salida acústica estable --- Mín. 85 dB a 10 cm cuando se acciona a voltaje nominal y frecuencia resonante con onda cuadrada de ciclo de trabajo del 50 %
Material de la carcasa PBT: proporciona integridad estructural en todo el rango de temperatura de funcionamiento
Amplia temperatura de funcionamiento --- -20 ℃ a +70 ℃
| Parámetro | KC2512-30R | KC2512-120R |
| Tipo de producto | Zumbador pasivo electromagnético | Zumbador pasivo electromagnético |
| Tensión nominal | 5Vo-p | 12Vo-p |
| Voltaje de funcionamiento | 3--7Vo-p | 9--14Vo-p |
| Corriente nominal (MÁX.) | 30mA | 40mA |
| Mín. Salida de sonido a 10 cm | 85dB | 85dB |
| Resistencia de la bobina | 30 ± 5Ω | 120 ± 15Ω |
| Frecuencia resonante | 800Hz | 800Hz |
| Material de la carcasa | PBT | PBT |
| Temperatura de funcionamiento | -20℃ ~ +70℃ | -20℃ ~ +70℃ |
| Temperatura de almacenamiento | -30℃ ~ +80℃ | -30℃ ~ +80℃ |
| Peso neto | 8g | 8g |
Paneles de control industriales y sistemas PLC que requieren indicación de estado audible con circuitos de accionamiento externos
Tableros de control de electrodomésticos que utilizan salidas lógicas de 5 V o 12 V para funciones de alarma y alerta.
Sistemas de seguridad y control de acceso con salidas de zumbador dedicadas
Equipos de prueba y medición que necesitan retroalimentación audible durante las secuencias de operación.
Unidades de fuente de alimentación y UPS para advertencias audibles de condición de falla
Sistemas de automatización de edificios con módulos centralizados de notificación de alarmas.
| Requisito de diseño | Ventaja KC2512 |
| Compatibilidad con rieles de voltaje flexibles | Variantes duales (5V/30Ω y 12V/120Ω) |
| Carácter acústico consistente | Frecuencia resonante de 800 Hz |
| Integración de montaje estándar | 25 mm de diámetro para cortes de paneles y diseños de PCB comunes |
| Coincidencia del circuito del controlador | Dos opciones de resistencia de bobina para diferentes capacidades de abastecimiento/hundimiento |
| Durabilidad ambiental | Carcasa de PBT clasificada para funcionamiento de -20 ℃ a +70 ℃ |

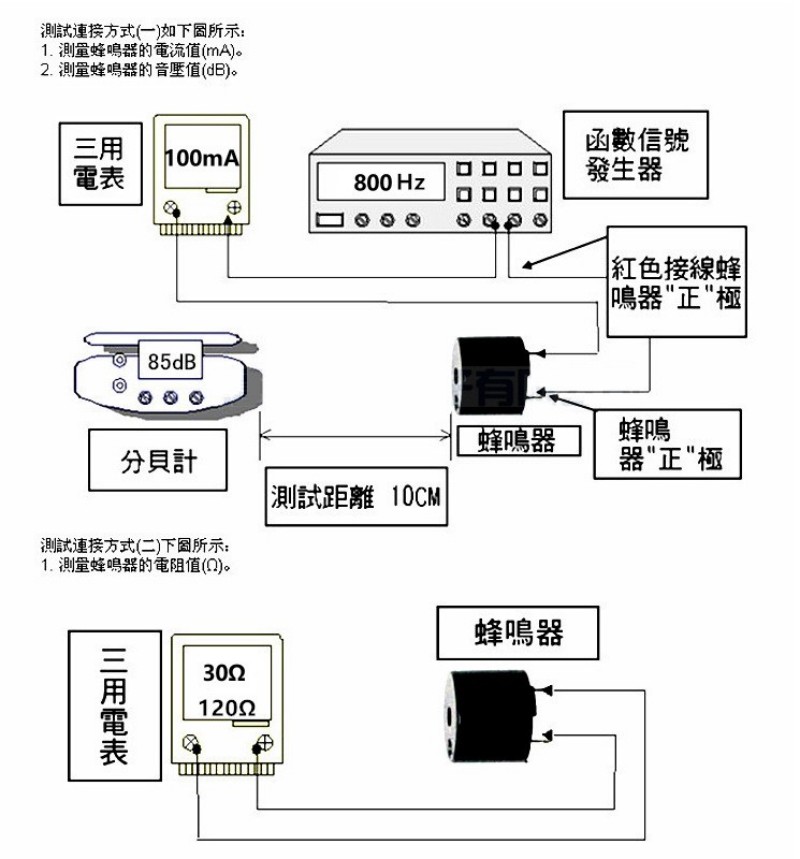

MEIDI fabrica la serie KC2512 con procesos de control de calidad que cubren la inspección del material entrante, el monitoreo durante el proceso y las pruebas eléctricas finales. Cada lote de producción se somete a una verificación de la frecuencia de resonancia, la resistencia de la bobina y el nivel de presión sonora para confirmar el cumplimiento de las especificaciones de la hoja de datos.
La serie KC2512 está sujeta a pruebas de estrés mecánico y ambiental para verificar la durabilidad en condiciones típicas de operación y almacenamiento. Después de la prueba, el producto deberá cumplir con los criterios de aceptación sin defectos en apariencia o propiedades eléctricas.
| Artículo de prueba | Condiciones de prueba |
| Prueba de vida | Tensión nominal, onda cuadrada de frecuencia resonante de 1/2 servicio, 96 horas a 25 ± 10 ℃ |
| Prueba de alta temperatura | Almacenamiento a +80 ℃ durante 96 horas, recuperación a temperatura ambiente durante 3 horas antes de la prueba |
| Prueba de baja temperatura | -40 ℃ almacenamiento durante 96 horas, recuperar a temperatura ambiente durante 3 horas antes de la prueba |
| Prueba de humedad | +40±3℃, 90%--95% RH, 48 horas, recuperarse a temperatura ambiente durante 6 horas antes de la prueba |
| Prueba de choque térmico | 70 ℃ 2 horas → -20 ℃ 2 horas (1 ciclo), intervalo de 1 hora entre ciclos, total 10 ciclos |
| Prueba de caída | Embalaje estándar, las 6 caras y los 3 bordes, caída desde 1,2 m de altura sobre una tabla de madera gruesa |
| Prueba de vibración | 1000 ciclos/min, amplitud 1,5 mm, 1 hora por eje, 3 ejes en total |
Precaución: Evite que entren materiales extraños en el producto, incluidos materiales magnéticos, materiales solubles en agua y gases corrosivos, ya que afectarán el rendimiento eléctrico.
1. ¿El KC2512 requiere una señal de unidad externa o puede funcionar con voltaje de CC?
Como zumbador electromagnético pasivo, el KC2512 requiere una señal de CA externa (generalmente una onda cuadrada de 800 Hz o cerca de ella) para generar una salida audible. El voltaje CC por sí solo no producirá sonido y puede dañar la bobina debido al flujo de corriente continuo.
2. ¿Qué variante de KC2512 debo seleccionar para un sistema de microcontrolador de 5 V?
Seleccione el KC2512-30R para sistemas de 5V. La resistencia de la bobina de 30 Ω está clasificada para funcionamiento de 5 Vo-p con un consumo de corriente máximo de 30 mA. Verifique que su circuito controlador pueda generar o absorber la corriente requerida, o use una etapa de búfer de transistor.
3. ¿Cuál es la frecuencia de conducción recomendada para una salida máxima de presión sonora?
El SPL máximo se produce a la frecuencia de resonancia de 800 Hz. El SPL disminuye cuando se sale de la resonancia. Para un mínimo constante. Salida de 85 dB, accionamiento a 800 Hz con onda cuadrada de ciclo de trabajo del 50 % al voltaje nominal para la variante seleccionada.
4. ¿Qué circuito controlador es adecuado para la variante KC2512-120R de 120 Ω?
Las configuraciones estándar de transistores push-pull o de colector abierto son compatibles. La bobina de 120 Ω consume un máximo de 40 mA a 12 Vo-p. Para la unidad directa GPIO del microcontrolador, verifique la capacidad actual del puerto. Se recomienda un diodo de retorno cuando se accionan cargas inductivas.
5. ¿Hay resistencias de bobina personalizadas o frecuencias de resonancia disponibles para el factor de forma de 25 mm?
Comuníquese con MEIDI para consultas técnicas sobre configuraciones personalizadas dentro de la serie KC2512 o productos de zumbador electromagnético relacionados.
Para obtener hojas de datos técnicos, notas de aplicación de circuitos de accionamiento o análisis de configuración OEM, comuníquese con el departamento de ingeniería de aplicaciones de MEIDI.
| Artículo | Especificación |
| Tipo de producto | ZUMBADOR ELECTROMAGNÉTICO |
| Cantidad | Póngase en contacto con MEIDI para obtener detalles sobre el embalaje. |
| Volumen de cartón | Póngase en contacto con MEIDI para obtener detalles sobre el embalaje. |
