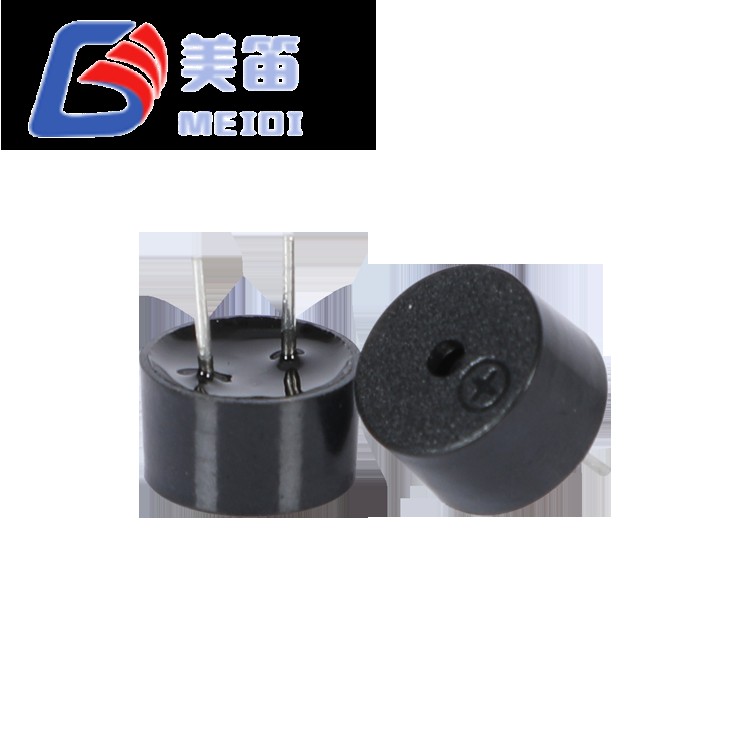

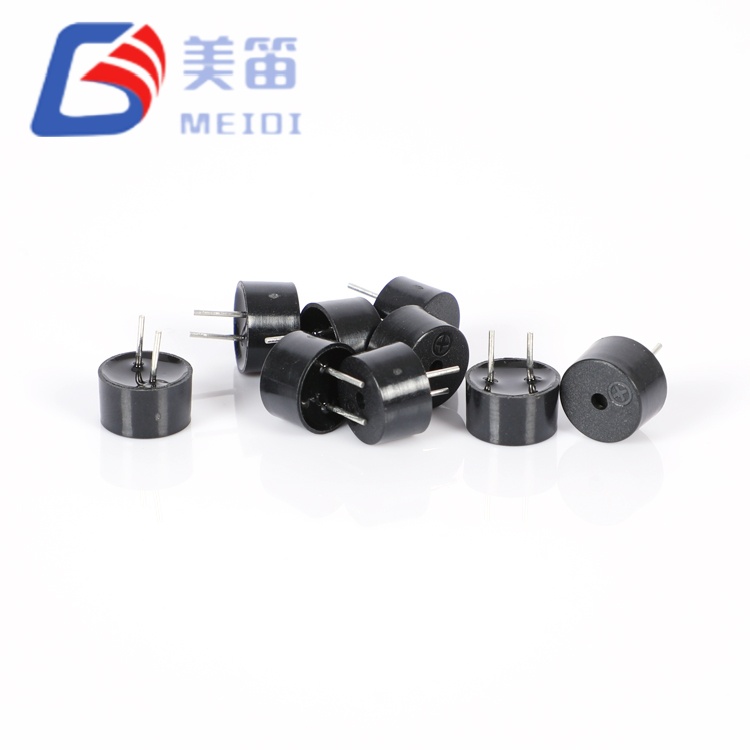

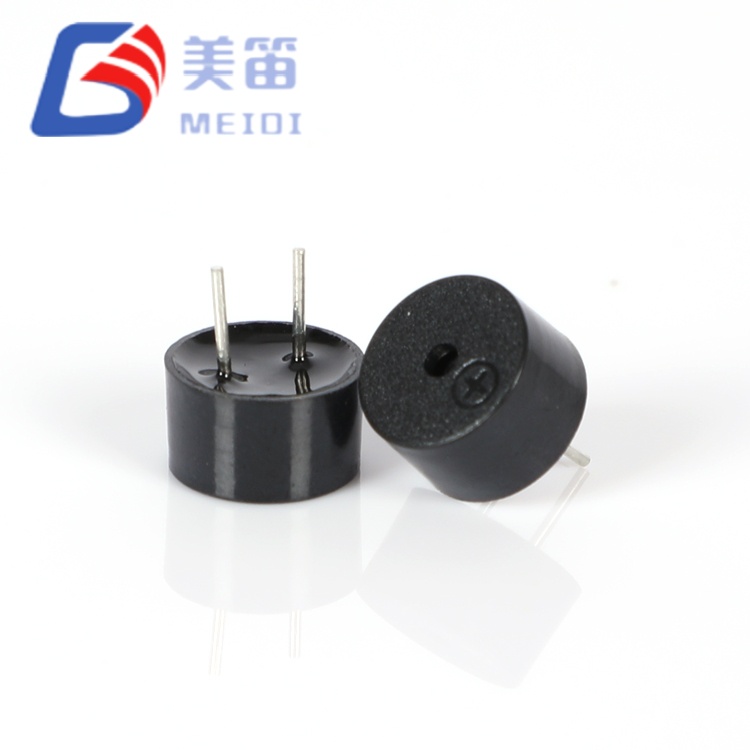

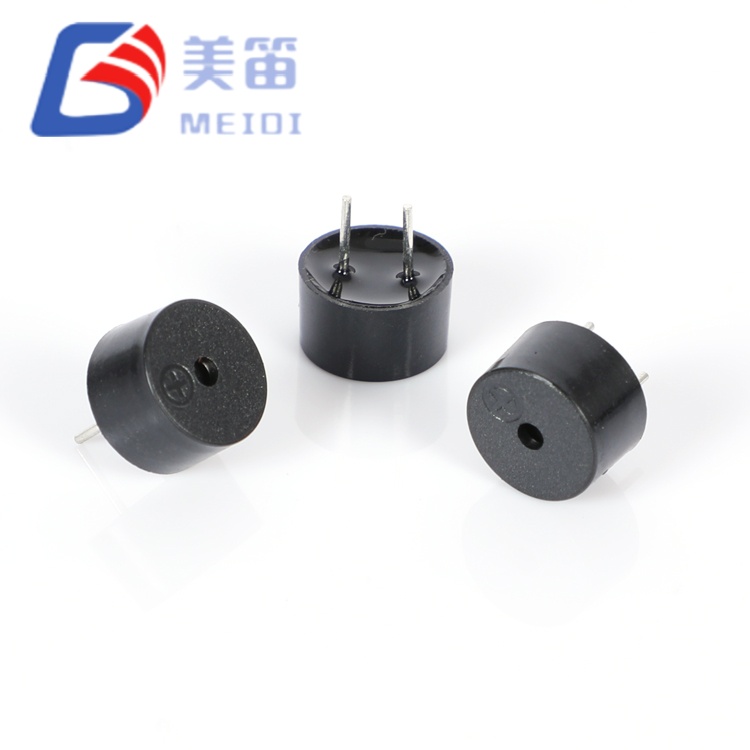

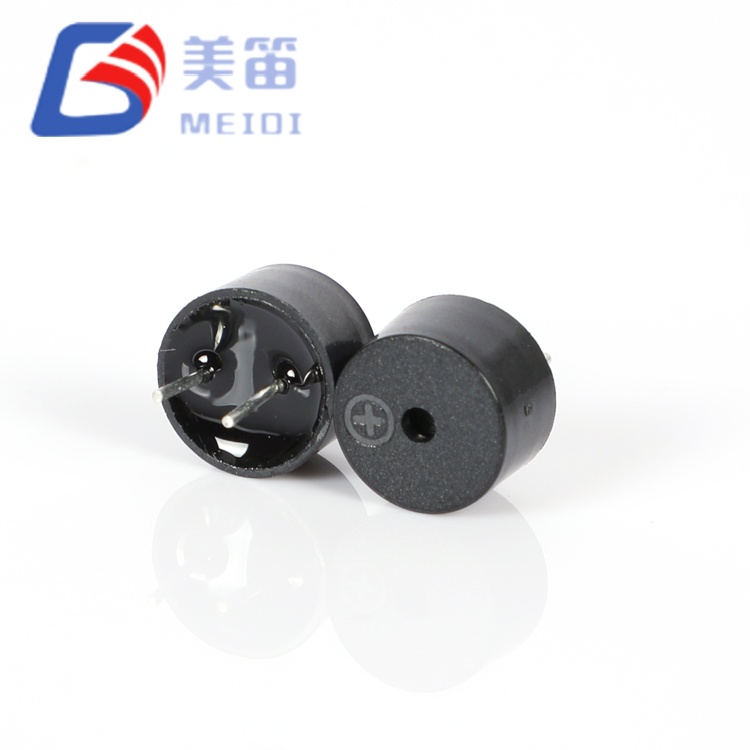

El zumbador pasivo magnético de 9*5,5 mm tres zumbadores electromagnéticos pasivos de orificio pasante bajo una única plataforma mecánica de 9,0 × 5,5 mm. Dos resistencias de bobina y dos frecuencias resonantes permiten a los diseñadores hacer coincidir el zumbador con el voltaje de suministro y los requisitos tonales sin alterar el patrón de orificios de la PCB. La variante de 16 Ω funciona de 1,5 V a 4,5 V para sistemas lógicos y de iones de litio de 3,3 V; las variantes de 42Ω cubren de 3V a 7V para rieles industriales de 5V. En los tres modelos, la presión sonora supera los 85 dB a 10 cm y el cuerpo de PBT negro está optimizado para soldadura por ola y manual en ensamblaje de proceso mixto.
Tres perfiles eléctricos en un único espacio de 9,0×5,5 mm; no es necesario cambiar el diseño al cambiar entre arquitecturas de 3V y 5V.
El modelo de 16 Ω, 3 V y 2,7 kHz se adapta a dispositivos alimentados por batería y de nivel lógico donde se prefiere la unidad directa de microcontrolador.
El modelo de 42 Ω, 5 V y 2,7 kHz reduce el consumo de corriente en buses de accesorios industriales y automotrices estándar.
El modelo de 42Ω, 5V, 4.0kHz proporciona la misma interfaz eléctrica con un tono de mayor frecuencia para aplicaciones que se benefician de una alerta más nítida.
Todas las variantes comparten el mismo espacio entre pasadores entre orificios, por lo que los proyectos de reparación y modernización pueden reemplazar los zumbadores obsoletos de 9 mm y 12 mm sin necesidad de modificar la placa.
La presión sonora mínima es de 85 dB a 10 cm en toda la serie; las muestras de producción suelen alcanzar entre 87 dB y 95 dB.
| Parámetro | QMB‑09B‑03 | QMB‑09B‑05 | QMB‑09B‑05 4KHZ |
| Tensión nominal | 3 V (CA) | 5 V (CA) | 5 V (CA) |
| Voltaje de funcionamiento | 1,5 – 4,5 V | 3-7V | 3-7V |
| Resistencia de la bobina | 16 ± 5 Ω | 42 ± 5 Ω | 42 ± 5 Ω |
| Frecuencia resonante | 2700 ± 300 Hz | 2700 ± 300 Hz | 4000 ± 300Hz |
| Salida de sonido a 10 cm | ≥ 85dB | ≥ 85dB | ≥ 85dB |
| Corriente de funcionamiento | ≤ 80mA | ≤ 60mA | ≤ 60mA |
| Rango de SPL de muestra | 87,5–94,0 dB | 91,5–94,7 dB | 91,5–94,7 dB |
| Rango de corriente de muestra | 69,2–75,5 mA | 46,8–51,7 mA | 46,8–51,7 mA |
| Compatibilidad de unidades | MCU GPIO de 3,3 V, iones de litio | Lógica de 5V, autobuses industriales | Lógica de 5V, autobuses industriales |
| Aplicaciones típicas | Instrumentos portátiles, contadores inteligentes, electrodomésticos de consumo. | Alarmas industriales, accesorios automotrices, módulos PLC. | Dispositivos médicos, paneles de seguridad, sistemas de discriminación de tonos. |
Un único diseño mecánico cubre tres variantes eléctricas, lo que permite finalizar la arquitectura del variador sin cambiar la disposición de los orificios de la PCB.
La bobina de 16 Ω se adapta a fuentes de 3,3 V, lo que mantiene la etapa del controlador simple; la bobina de 42Ω reduce la corriente en los rieles de 5V.
Hay dos frecuencias resonantes disponibles: 2,7 kHz para la penetración del ruido de baja frecuencia y 4,0 kHz para una calidad tonal más nítida.
La carcasa de PBT negra tolera la soldadura por ola a 255 °C y el retrabajo manual a 360 °C sin deformación ni desplazamiento acústico.
El diámetro de 9,0 mm y el paso de clavija estándar hacen de la serie un reemplazo directo para muchos zumbadores con orificio pasante heredados de 9 mm y 12 mm.
Cada unidad lleva un código de lote que vincula la fecha de producción, los registros de prueba y los lotes de materia prima, mantenidos durante diez años.
| Parámetro | Valor | Condiciones de prueba |
| Tensión nominal | 3 V (CA) | Referencia de frecuencia resonante |
| Voltaje de funcionamiento | 1,5 – 4,5 V (CA) | Pico de señal de conducción |
| Salida de sonido a 10 cm | ≥ 85dB | A 3 V, 2700 Hz, 10 cm |
| Frecuencia resonante | 2700 ± 300 Hz | A tensión nominal |
| Resistencia de la bobina | 16 ± 5 Ω | A 25 ℃, CC |
| Corriente de funcionamiento | ≤ 80mA | A 3 V, 2700 Hz |
| Temperatura de funcionamiento | -20 ℃ ~ +70 ℃ | Continuo |
| Temperatura de almacenamiento | -30 ℃ ~ +80 ℃ | No operativo |

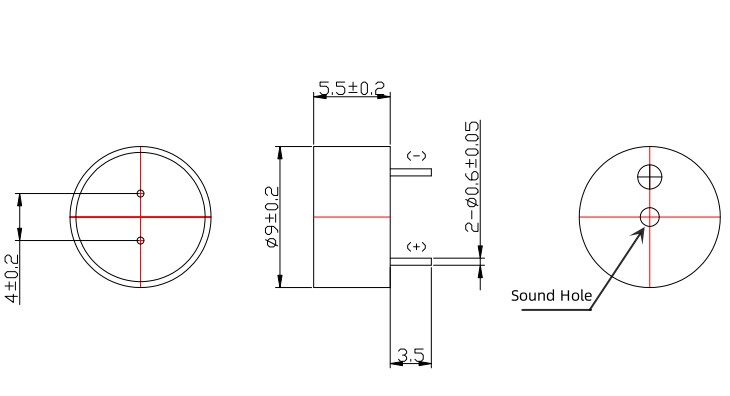

| Dimensión (diámetro × alto) | 9,0 × 5,5 mm | Cuerpo sin pasadores |
| Peso | 0,71 gramos | Típico |
| Material de la carcasa | PBT negro | UL94 V‑0 |
| Parámetro | Valor | Condiciones de prueba |
| Tensión nominal | 5 V (CA) | Referencia de frecuencia resonante |
| Voltaje de funcionamiento | 3 – 7 V (CA) | Pico de señal de conducción |
| Salida de sonido a 10 cm | ≥ 85dB | A 5 V, frecuencia de resonancia, 10 cm. |
| Frecuencia resonante | 2700 ± 300 Hz / 4000 ± 300 Hz | A tensión nominal |
| Resistencia de la bobina | 42 ± 5 Ω | A 25 ℃, CC |
| Corriente de funcionamiento | ≤ 60mA | A 5V |
| Temperatura de funcionamiento | -20 ℃ ~ +70 ℃ | Continuo |
| Temperatura de almacenamiento | -30 ℃ ~ +80 ℃ | No operativo |
| Dimensión (diámetro × alto) | 9,0 × 5,5 mm | Cuerpo sin pasadores |
| Peso | 0,71 gramos | Típico |
| Material de la carcasa | PBT negro | UL94 V‑0 |
| Método | Temperatura | Tiempo | Pases máximos |
| Soldadura por reflujo | 245 ± 15 ℃ | precalentar a 180 ℃ durante 40 a 70 s; 245 ℃ 3 s | 3 |
| Soldadura por ola ★ | 255 ± 15 ℃ | 4 a 6 segundos | 2–3 |
| Soldadura manual ★ | 360 ± 10 ℃ | 2 a 5 segundos | 2–3 |
★ Métodos preferidos para el montaje con orificios pasantes. La carcasa de PBT mantiene la estabilidad dimensional en estos perfiles, evitando el aflojamiento de los terminales o la distorsión de la cavidad acústica.
QMB‑09B‑03: instrumentos portátiles, medidores de servicios públicos inteligentes, tableros de control de electrodomésticos de 3,3 V y sensores de IoT con alimentación de iones de litio donde se desea un suministro de celda única y un accionamiento GPIO directo.
QMB‑09B‑05: módulos de alarma PLC industriales, circuitos de accesorios automotrices de 5 V, controladores de refrigeración comercial y fuentes de alimentación ininterrumpida que se benefician de una corriente de bobina más baja.
QMB‑09B‑05 4KHZ: equipos de diagnóstico médico, paneles de intrusión de seguridad, redes de alarma con discriminación de tonos y productos de consumo que requieren una alerta de tono más alto.
| Variante | Tipo de conductor | Configuración | Notas |
| QMB‑09B‑03 | Microcontrolador GPIO | Contrafase 3,3 V | Confirme que el pin pueda generar al menos 70 mA; agregue un diodo de retorno a través de la bobina. |

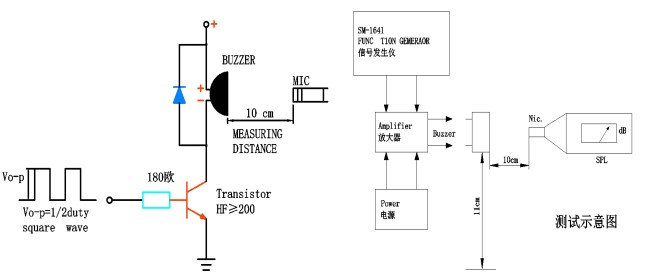

| QMB‑09B‑03 | Transistor de colector abierto | NPN/PNP con dominadas | Una resistencia base de 1kΩ es un valor inicial típico. |
| QMB‑09B‑05 / 4KHZ | salida lógica de 5V | Directo o amortiguado | La bobina de 42Ω consume menos corriente; Todavía se recomienda un búfer de transistor para tramos de cable largos. |
| QMB‑09B‑05 / 4KHZ | IC de controlador de zumbador dedicado | Salida de onda cuadrada | Haga coincidir la frecuencia de salida con la resonancia nominal del zumbador para obtener el volumen máximo. |
| Todas las variantes | amplificador de audio | Onda sinusoidal o cuadrada | Asegúrese de que la impedancia de salida del amplificador sea compatible con la resistencia de la bobina. |
Una onda cuadrada con un ciclo de trabajo del 50 % a la frecuencia resonante (2,7 kHz o 4,0 kHz) y el voltaje nominal produce la presión sonora especificada. La unidad fuera de resonancia reduce la salida en aproximadamente 6 dB por octava.
| Situación de diseño | Ventajas de la serie QMB‑09B |
| El voltaje final del sistema aún no se ha fijado | Un espacio acepta variantes de 16 Ω o 42 Ω, por lo que el diseño de la PCB puede continuar mientras se confirma el riel de suministro. |
| Necesidad de evaluar 2,7 kHz frente a 4,0 kHz | Mismo circuito de accionamiento y montaje, solo cambia el número de pieza durante las pruebas acústicas. |
| Reparación de equipos antiguos con un timbre obsoleto | El diámetro de 9,0 mm y el paso de clavija estándar a menudo coinciden directamente con los zumbadores de orificio pasante de 9 mm y 12 mm. |
| Soldadura por ola y retrabajo manual en la misma línea. | El cuerpo de PBT se selecciona específicamente para estos perfiles térmicos, permaneciendo dimensionalmente estable y acústicamente consistente. |
| Reducir el número de proveedores | Tres configuraciones eléctricas están cubiertas por una única familia mecánica, lo que reduce la carga de trabajo de calificación e inventario. |
Con 0,71 g, el zumbador agrega una masa mínima a la placa y el diseño de pines establecido acelera la integración. Los datos de muestra confirman que todos los parámetros se ajustan cómodamente dentro de las ventanas publicadas.
MEIDI Intelligent Technology produce componentes acústicos electromagnéticos y piezoeléctricos desde 2011. La fábrica integrada verticalmente de la empresa en Jiangsu, China, cubre el moldeado interno de PBT, el bobinado de precisión, el ensamblaje automatizado y las pruebas acústicas en línea completas. Un sistema de calidad certificado ISO 9001 y un laboratorio de confiabilidad dedicado respaldan la consistencia requerida por los programas industriales y automotrices de gran volumen.
Cada lote de producción de la serie QMB‑09B se somete a una verificación 100 % de la resistencia de la bobina y a controles estadísticos de la frecuencia de resonancia. El nivel de presión sonora se confirma con un mínimo de 85 dB y la soldabilidad se prueba según J‑STD‑002. Se mantiene el cumplimiento de RoHS y REACH, con declaraciones completas de materiales disponibles. Un código de lote marcado en la carcasa proporciona trazabilidad hasta la fecha de producción, los registros de prueba y el lote de materia prima durante diez años.
P1: ¿Cómo elijo entre los tres modelos?
Comience con su voltaje disponible. Para lógica de 3,3 V o iones de litio de celda única, el QMB‑09B‑03 (16 Ω) es la opción natural. Para rieles industriales o automotrices de 5 V, el QMB‑09B‑05 o el QMB‑09B‑05 4 KHZ (ambos de 42 Ω) reducen la demanda actual. Luego elija el tono: 2,7 kHz para una penetración de alerta de baja frecuencia, 4,0 kHz para un sonido más brillante y distintivo. Los tres comparten la misma huella, por lo que un cambio tardío es sencillo.
P2: ¿Se puede utilizar el QMB‑09B‑03 a 5 V o las piezas de 42 Ω a 3,3 V?
Operar el modelo de 16 Ω por encima de 4,5 V puede sobrecalentar la bobina. El modelo de 42Ω por debajo de 3V producirá un nivel de sonido significativamente más bajo. Si necesita 16 Ω a 5 V, agregue una resistencia en serie para limitar la corriente; el SPL seguirá bajando. Para sistemas de 3,3 V que requieren una impedancia mayor, la variante de 16 Ω es la mejor opción.
P3: ¿Cuál es la diferencia práctica entre 2,7 kHz y 4,0 kHz en un entorno real?
2,7 kHz tiende a eliminar el ruido mecánico de baja frecuencia, lo que lo hace adecuado para plantas de fábrica y equipos exteriores. 4,0 kHz se sitúa más cerca del pico de la sensibilidad auditiva humana, proporcionando un tono nítido y fácilmente discriminable para dispositivos médicos, de seguridad y de consumo en interiores. Ambos son igualmente robustos y fiables.
P4: ¿Hay disponibles longitudes de cable personalizadas o empaques de cinta y carrete?

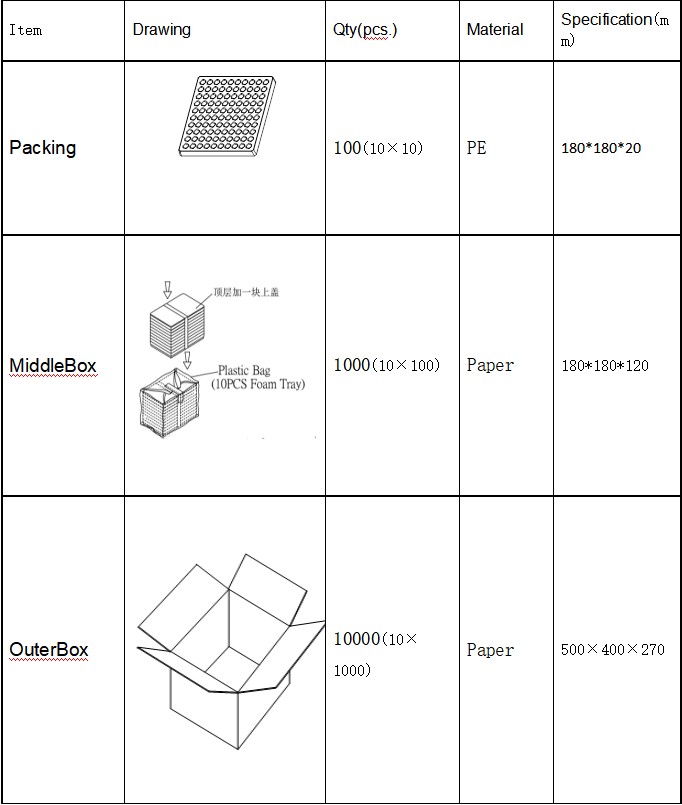

Sí. MEIDI puede suministrar conformado de cables rectos, retorcidos o desplazados para diseños de PCB no estándar. La cinta y carrete no es estándar para piezas con orificios pasantes, pero se puede disponer para líneas de inserción automatizadas. Las cantidades mínimas de pedido y los plazos de entrega varían según la modificación.
P5: ¿Puedo alejar el timbre de su frecuencia de resonancia para obtener un tono diferente?
El nivel de sonido cae notablemente cuando la frecuencia del excitador se aleja de la resonancia. Para obtener el volumen máximo, manténgase dentro del ±5 % de los 2700 Hz o 4000 Hz nominales. Si su aplicación necesita una amplia gama de frecuencias, un zumbador piezoeléctrico o un altavoz en miniatura sería una opción más adecuada.
Para una verificación de referencia cruzada con números de piezas heredados, muestras de evaluación de las tres variantes o configuraciones de cables personalizadas, comuníquese con el equipo de piezas de repuesto de MEIDI. Las consultas de compatibilidad generalmente reciben una respuesta dentro de un día hábil, junto con dibujos de pines y notas del circuito de transmisión.
