Unidad de onda cuadrada externa a 2730 Hz para una salida acústica consistente
Impedancia de bobina de 16 Ω compatible con transistores estándar y circuitos de controlador MCU
Huella estándar de la industria de 12 mm para diseños de PCB con orificios pasantes establecidos
Mín. Presión sonora de 85 dB a 10 cm en condiciones de conducción nominales
Rango de temperatura de funcionamiento de -20 ℃ a +70 ℃ para entornos industriales interiores
Carcasa PPO negra compatible con soldadura por ola y montaje manual

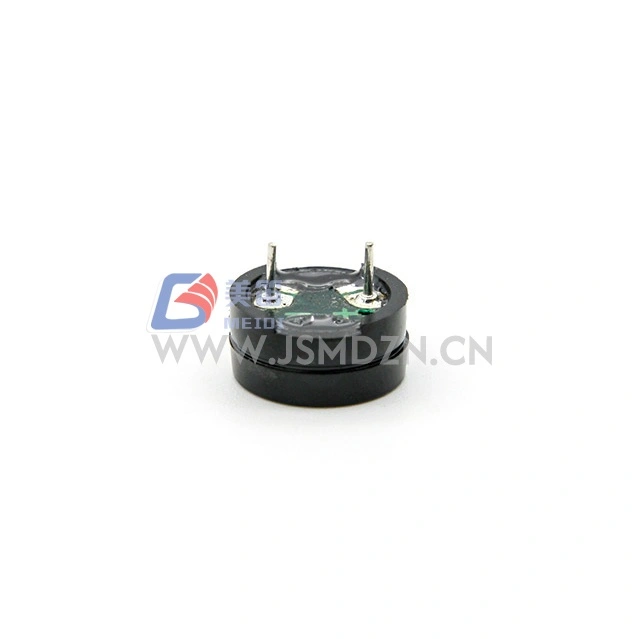

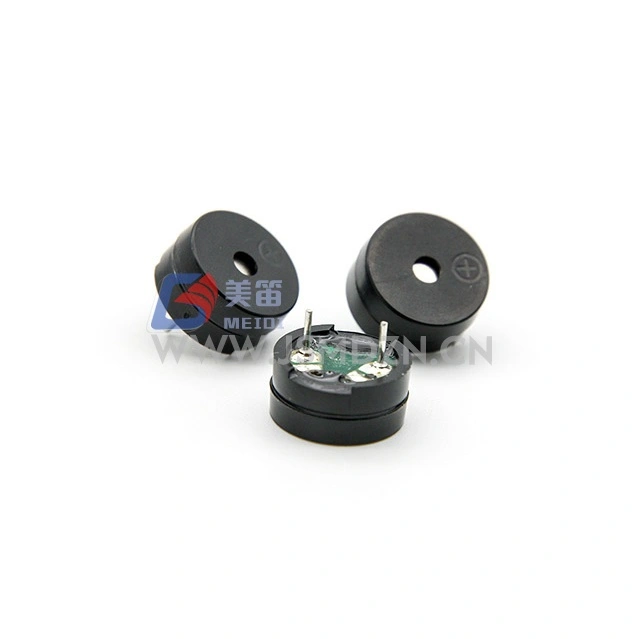

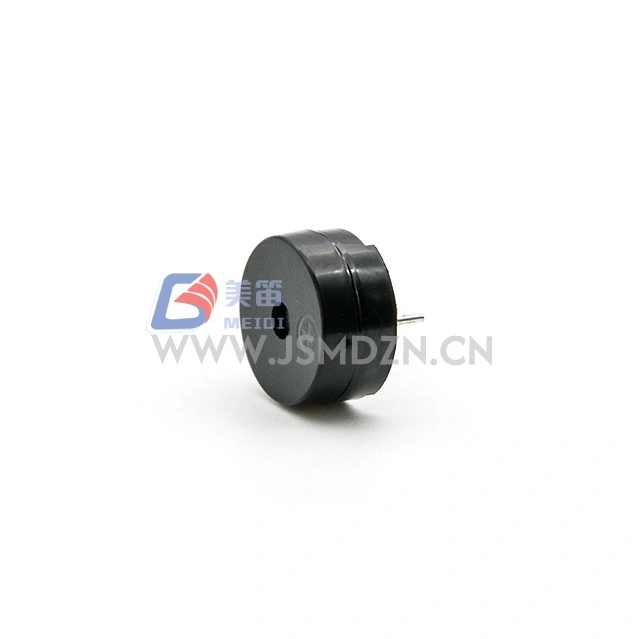

El zumbador pasivo electromagnético de orificio pasante MEIDI de 12 mm y 2730 Hz es un zumbador pasivo electromagnético diseñado para montaje a través de orificios en sistemas electrónicos que requieren una señal de unidad externa para la generación de sonido. Con un diámetro de cuerpo de 12 mm, este zumbador se integra en diseños de PCB estándar ampliamente utilizados en paneles de control industriales, sistemas de alarma de seguridad, electrodomésticos y equipos de diagnóstico.
La frecuencia resonante de 2730 Hz acepta señales externas de onda cuadrada, lo que permite una retroalimentación acústica consistente cuando se maneja a la frecuencia nominal o cerca de ella. Con un voltaje nominal de 3Vo-p y un rango operativo de 2--4Vo-p, el HN-1260B proporciona flexibilidad en el diseño de circuitos de controlador en sistemas lógicos de 3V y 5V.
La resistencia de la bobina de 16 Ω se selecciona para que coincida con las configuraciones comunes del controlador GPIO de microcontrolador y transistor de colector abierto, minimizando la necesidad de circuitos de accionamiento especializados. La carcasa de PPO negra proporciona estabilidad estructural para soldadura por ola de orificio pasante y procesos de retrabajo manual.
Arquitectura de unidad externa: acepta señales de onda cuadrada a 2730 Hz para generación de tonos programables; Requiere excitación de CA, el voltaje de CC por sí solo no producirá sonido.
Factor de forma de orificio pasante estándar: 12 mm de diámetro con paso de clavija estándar de la industria que se adapta a diseños de PCB y recortes del panel frontal existentes
Impedancia de bobina de 16 Ω: coincide con circuitos de controlador de transistor NPN/PNP comunes y salidas GPIO de microcontrolador de 3,3 V/5 V con capacidad de corriente adecuada.
Salida acústica estable --- Mín. 85 dB a 10 cm cuando se acciona a 3Vo-p, 2731 Hz, 50 % de ciclo de trabajo de onda cuadrada
Material de la carcasa PPO --- la carcasa negra tolera la soldadura por ola y el retrabajo de soldadura manual sin deformación
Cumplimiento ambiental RoHS: cumple con los requisitos de sustancias restringidas para la distribución en el mercado global.
| Parámetro | Valor | Condiciones de prueba |
| Tipo de producto | Zumbador pasivo electromagnético | --- |
| Tensión nominal | 3Vo-p | Referencia de frecuencia resonante |
| Voltaje de funcionamiento | 2--4Vo-p | Pico de señal de conducción |

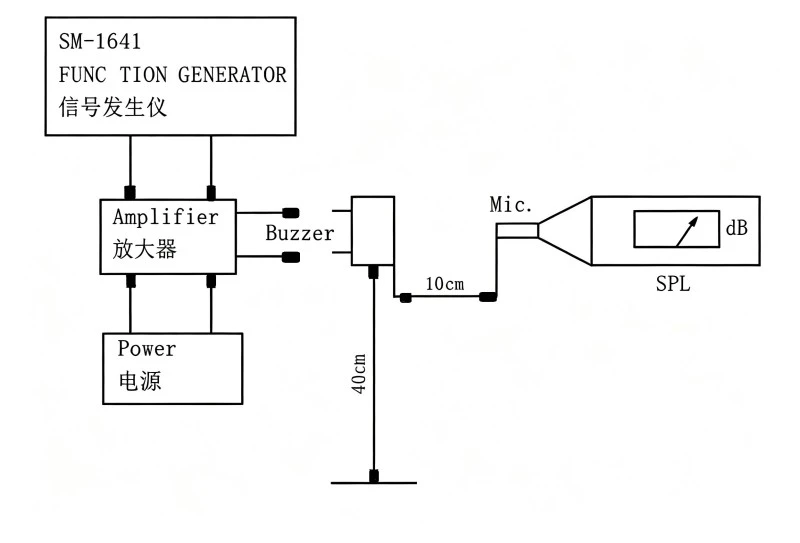

| Nivel de presión sonora | Mín. 85dB | A 3Vo-p, 2731 Hz, 50 % de servicio, 10 cm |
| Frecuencia resonante | 2730Hz | A tensión nominal |
| Resistencia de la bobina | 16 ± 4Ω | CC, 25 ℃ |
| Corriente nominal | Máx. 60mA | A 3Vo-p, 2731 Hz, 50 % de servicio |
| Temperatura de funcionamiento | -20℃ ~ +70℃ | Continuo |
| Temperatura de almacenamiento | -30℃ ~ +80℃ | No operativo |

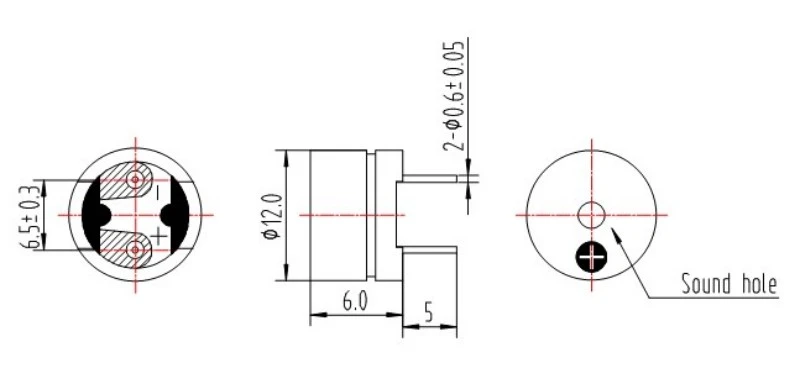

| Tamaño externo | 12 mm (diámetro) | Cuerpo sin pasadores |
| Peso neto | Aprox. 1,0g | Típico |
| Material de la carcasa | PPO negro | --- |
| Reglamento de protección ambiental | RoHS | --- |
Módulos de alarma de panel de control industrial que requieren alertas acústicas de frecuencia estándar
Sistemas de seguridad y detección de intrusos con orificios de montaje de zumbador de 12 mm existentes
Tableros de control de electrodomésticos que utilizan procesos de ensamblaje con orificios pasantes
Equipos de diagnóstico y prueba que necesitan indicación audible de estado.
Sistemas de automatización y PLC con salidas de unidad de nivel lógico de 5 V o 3,3 V
Unidades de suministro de energía ininterrumpida para advertencias de condición de falla y batería baja
| Requisito de diseño | Ventaja del HN-1260B |
| Diseños de PCB de orificio pasante establecidos | El diámetro de 12 mm coincide con el tamaño estándar de la industria y los recortes del panel frontal |
| Compatibilidad del circuito de controlador estándar | La impedancia de bobina de 16 Ω funciona con configuraciones comunes de transistores y MCU GPIO |
| Frecuencia constante del tono de alarma. | La frecuencia resonante de 2730 Hz garantiza un carácter acústico uniforme en todos los lotes de producción. |
| Flexibilidad del proceso de montaje | Carcasa PPO negra compatible con soldadura por ola y retrabajo manual |
| Cumplimiento ambiental | Aprobación RoHS para distribución global y regulaciones de sustancias restringidas |
MEIDI fabrica HN-1260B con control de calidad en cada etapa de producción, desde el diseño, la compra y las pruebas del producto. Las instalaciones de producción mantienen las certificaciones ISO 9001, ISO 14001 y QS 9000. Todos los productos llevan la marca CE y las aprobaciones RoHS.
Después de cualquiera de las siguientes pruebas, el producto deberá cumplir con los criterios de aceptación: sin defectos o degradación en apariencia y propiedades eléctricas (excepto SPL); El SPL no deberá ser inferior a 10 dB por debajo del SPL mínimo especificado en la hoja de datos.
| Artículo de prueba | Condiciones de prueba |
| Prueba de vida | 25±10℃, voltaje nominal, onda cuadrada de frecuencia resonante de 1/2 servicio, 96 horas |
| Prueba de alta temperatura | Almacenamiento a +80 ℃ durante 96 horas, recuperación a temperatura ambiente durante 3 horas antes de la prueba |
| Prueba de baja temperatura | -40 ℃ almacenamiento durante 96 horas, recuperar a temperatura ambiente durante 3 horas antes de la prueba |
| Prueba de humedad | +40±3℃, 90%--95% RH, 48 horas, recuperarse a temperatura ambiente durante 6 horas antes de la prueba |
| Prueba de choque térmico | 70 ℃ 2 horas → -20 ℃ 2 horas (1 ciclo), intervalo de 1 hora entre ciclos, total 10 ciclos |
| Prueba de caída | Embalaje estándar (3 bordes, 6 caras de la caja), caída desde 1,2 m de altura sobre un tablero de madera grueso o un tablero de madera dura de 5 cm |
| Prueba de vibración | 1000 ciclos/min, amplitud 1,5 mm, 1 hora por dirección, 3 grados de libertad |
Precaución: Evite que entren materiales extraños en el producto, incluidos materiales magnéticos, materiales solubles en agua y gases corrosivos, ya que afectarán el rendimiento eléctrico del producto.
1. ¿Este zumbador requiere una señal de control externo o se puede controlar con voltaje de CC?
Como zumbador electromagnético pasivo, el HN-1260B requiere una señal de CA externa (normalmente una onda cuadrada de 2730 Hz o cerca de ella) para generar una salida audible. El voltaje CC por sí solo no producirá sonido y puede dañar la bobina debido al flujo de corriente continuo.
2. ¿Qué frecuencia de conducción se recomienda para una salida máxima de presión sonora?

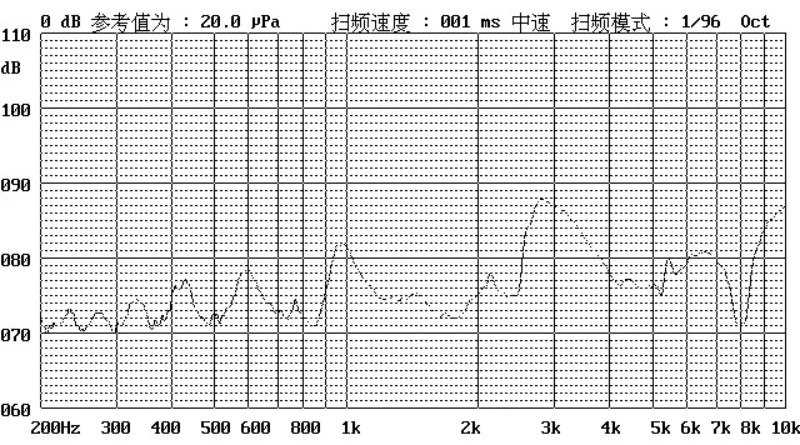

El SPL máximo se produce a la frecuencia de resonancia de 2730 Hz. El SPL disminuye significativamente cuando se sale de la resonancia. Para un mínimo constante. Salida de 85 dB, accionamiento a 2731 Hz con ciclo de trabajo del 50 % de onda cuadrada a 3 Vo-p.
3. ¿Qué circuito controlador es adecuado para la impedancia de bobina de 16 Ω?
Las configuraciones estándar de transistores NPN/PNP de colector abierto con resistencias pull-up son compatibles. Para la unidad directa GPIO del microcontrolador, verifique que el puerto pueda generar o absorber ≥60 mA. Se recomienda un diodo de retorno cuando se conduce con cargas inductivas o circuitos de relé.
4. ¿Cuál es el método de soldadura recomendado para este zumbador de orificio pasante?
HN-1260B es compatible con procesos estándar de soldadura por ola de orificio pasante. Para soldadura manual, comuníquese con MEIDI para conocer las especificaciones de temperatura y duración recomendadas para evitar la deformación de la carcasa.
5. ¿Hay disponibles frecuencias resonantes personalizadas o resistencias de bobina?
Comuníquese con MEIDI para consultas técnicas sobre configuraciones personalizadas.
Para obtener hojas de datos técnicos, notas de aplicación de circuitos de accionamiento o análisis de configuración OEM, comuníquese con el departamento de ingeniería de aplicaciones de MEIDI.
