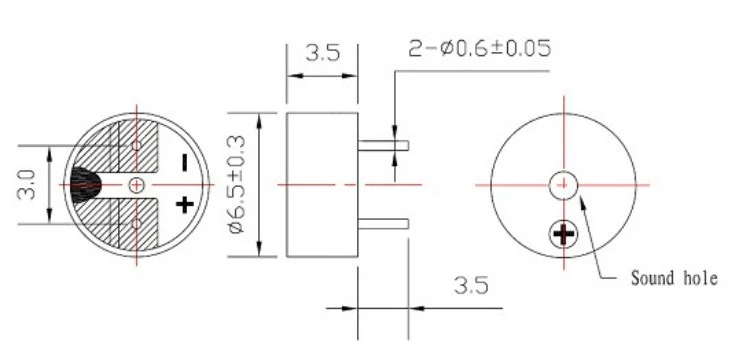

Tamaño de 6,5 mm × 3,5 mm para diseños de PCB de alta densidad
Frecuencia resonante de 2731 Hz para generación de tonos con unidad de onda cuadrada externa
Impedancia de bobina de 16 Ω para circuitos de controlador de nivel lógico de bajo voltaje
Mín. Presión sonora de 70 dB a 10 cm en condiciones nominales de conducción de 3 Vo-p
Paquete de montaje en superficie para montaje automatizado de recogida y colocación
Rango de temperatura de funcionamiento de -20 ℃ a +70 ℃

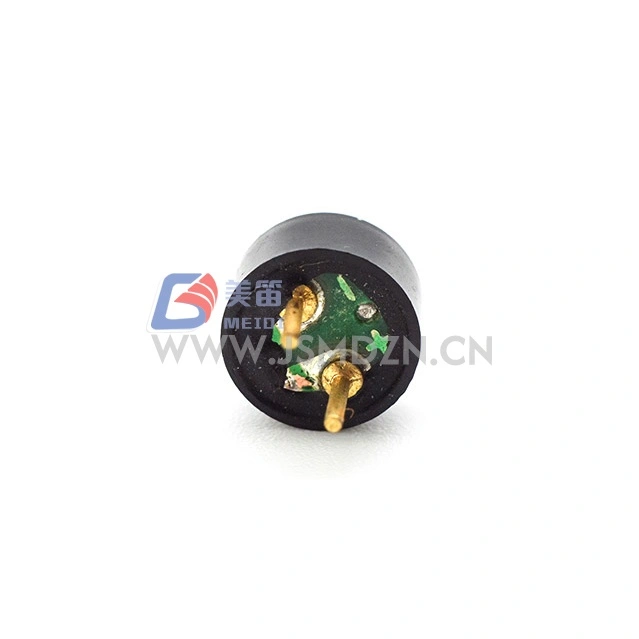

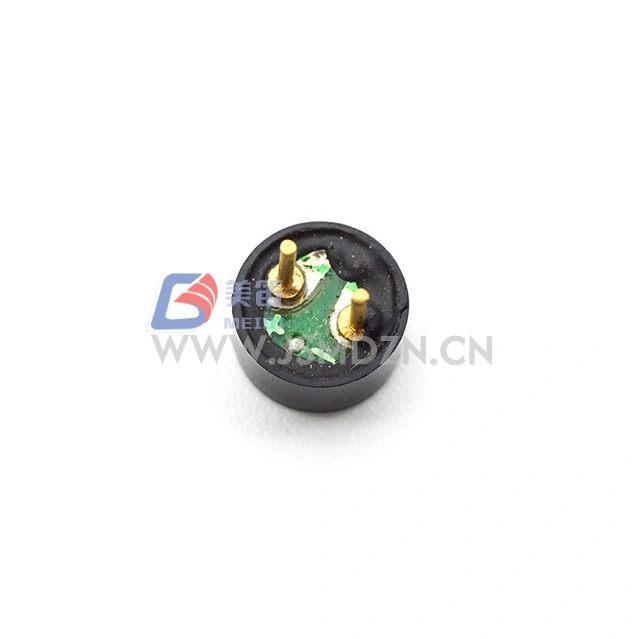

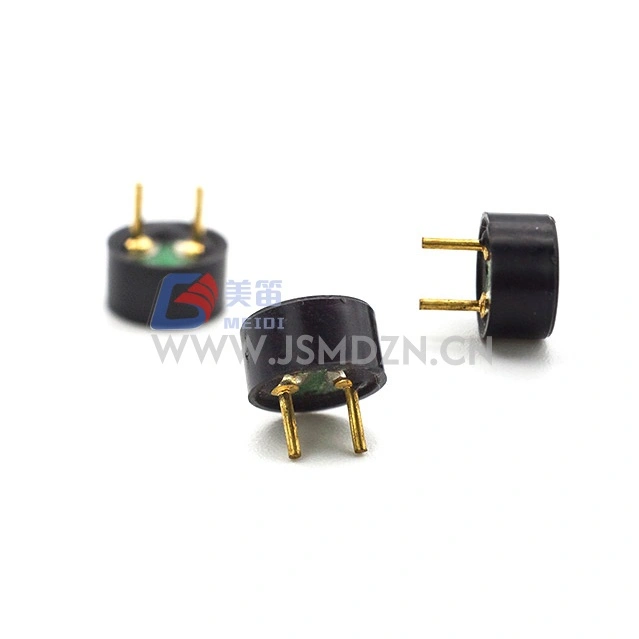

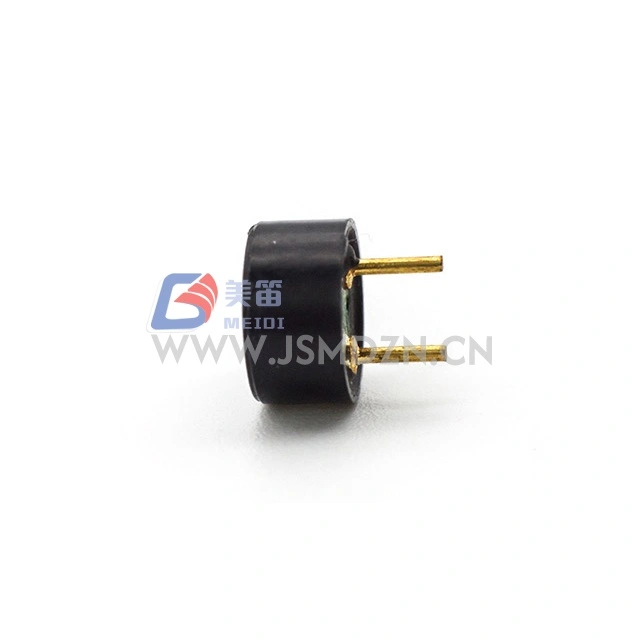

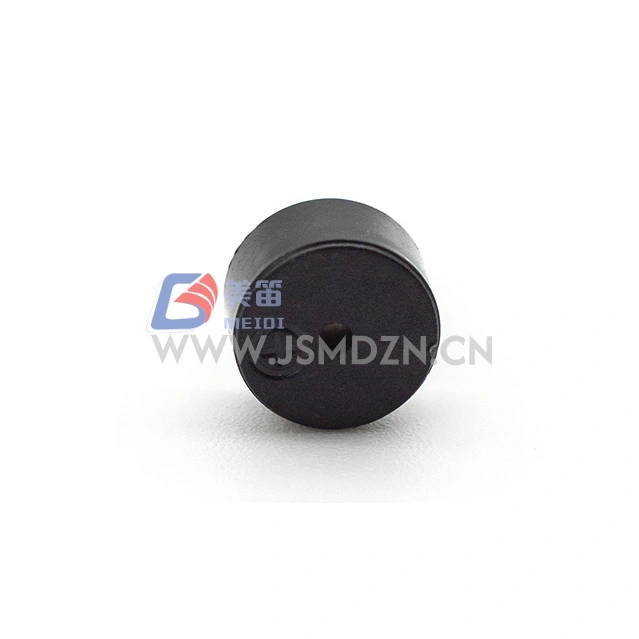

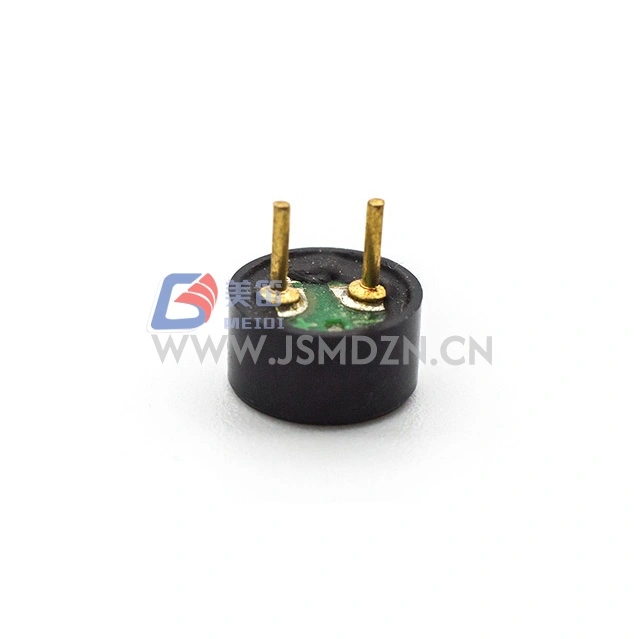

El zumbador pasivo electromagnético SMD de 6,5 x 3,5 mm MEIDI HN-6535 es un zumbador pasivo electromagnético de montaje en superficie en miniatura diseñado para aplicaciones en las que el área de PCB es escasa. Con 6,5 mm × 3,5 mm, este zumbador ocupa un espacio mínimo en la placa y al mismo tiempo proporciona retroalimentación audible a través de excitación de onda cuadrada externa.
La frecuencia resonante de 2731 Hz produce un tono adecuado para alertas de proximidad, indicación de estado y retroalimentación de la interfaz de usuario. Con un voltaje nominal de 3Vo-p y un rango operativo de 2-5Vo-p, el HN-6535 se integra con rieles lógicos de 3,3V y 5V.
La resistencia de la bobina de 16 Ω permite el accionamiento desde pines GPIO del microcontrolador o interruptores de transistores del lado bajo en diseños con espacio limitado. La carcasa Noryl negra proporciona estabilidad dimensional durante los procesos de soldadura por reflujo. Para aplicaciones que requieren frecuencias resonantes alternativas en factores de forma compactos, comuníquese con MEIDI para obtener soluciones de zumbador SMD.
Tamaño de SMD en miniatura: tamaño de cuerpo de 6,5 mm × 3,5 mm para ensambles de PCB de alta densidad donde el montaje a través de orificios no es práctico
Frecuencia resonante de 2731 Hz: generación de tonos cuando se activa con una onda cuadrada externa a la frecuencia nominal; Requiere excitación de CA, el voltaje de CC por sí solo no producirá sonido.
Baja impedancia de bobina --- Resistencia de 16 Ω para interconectar con salidas de nivel lógico de 3 V
Salida acústica definida --- Mín. 70 dB a 10 cm cuando se acciona a 3 Vo-p, 2731 Hz, 50 % de ciclo de trabajo de onda cuadrada
Material de la carcasa Noryl: carcasa termoplástica negra compatible con perfiles de reflujo de montaje en superficie estándar
Construcción liviana: aproximadamente 0,5 g por unidad
| Parámetro | Valor | Condiciones de prueba |
| Tipo de producto | Zumbador pasivo electromagnético | --- |
| Tensión nominal | 3Vo-p | Referencia de frecuencia resonante |
| Voltaje de funcionamiento | 2-5Vo-p | Pico de señal de conducción |
| Corriente nominal | Máx. 80mA | A 2731 Hz, 50 % de servicio, onda cuadrada de 3 Vo-p |

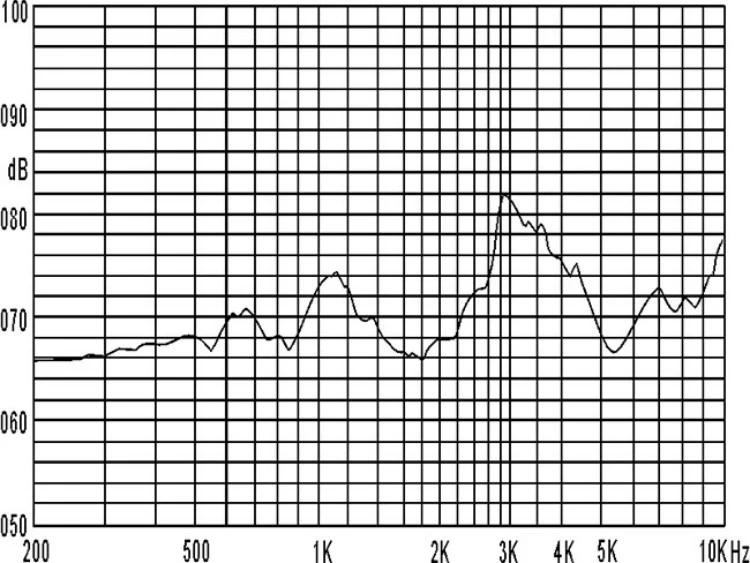

| Nivel de presión sonora | Mín. 70dB | A 2731 Hz, 50 % de servicio, 3 Vo-p, 10 cm |
| Resistencia de la bobina | 16 ± 3Ω | --- |
| Frecuencia resonante | 2731Hz | A tensión nominal |
| Temperatura de funcionamiento | -20℃ ~ +70℃ | --- |
| Temperatura de almacenamiento | -30℃ ~ +80℃ | --- |
| Peso neto | Aprox. 0,5g | --- |
| Material de la carcasa | noryl negro | --- |
| Protección ambiental | RoHS | --- |

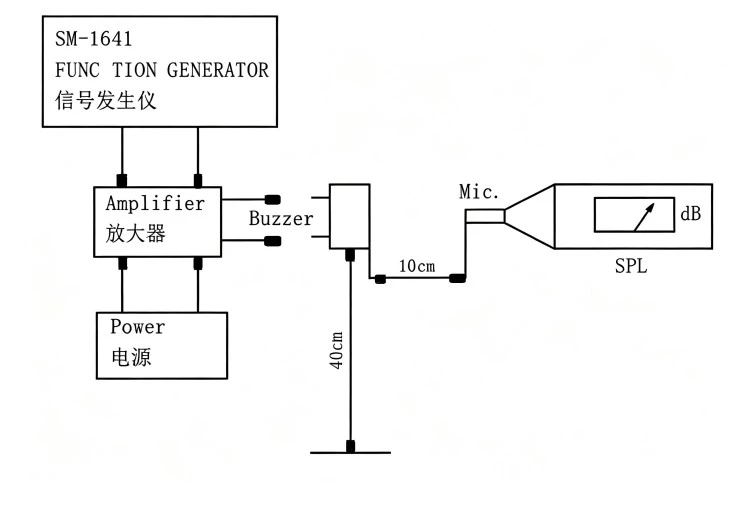

Condiciones de prueba estándar: temperatura 25 ± 3 ℃, humedad 60 ± 10 % H.R., presión 860-1060 hPa
Dispositivos médicos portátiles y monitores de salud que requieren alertas audibles compactas en gabinetes que funcionan con baterías
Sensores domésticos inteligentes y puertas de enlace de IoT con espacio limitado en PCB para componentes de retroalimentación de audio
Instrumentación portátil y dispositivos medidores para tonos de confirmación de operación.
Electrónica portátil y rastreadores de actividad física donde la altura y el peso de los componentes están limitados
Tableros de control compactos para electrodomésticos en equipos de cocina y hogar para funciones de temporizador y alarma.
Terminales POS y dispositivos de pago para indicación audible del estado de la transacción
| Requisito de diseño | Ventaja HN-6535 |
| Diseños de PCB con limitaciones de espacio | El tamaño SMD de 6,5 mm × 3,5 mm minimiza el consumo de área de la placa |
| Integración del sistema de baja tensión | Clasificación de 3Vo-p con rango de 2-5Vo-p para compatibilidad lógica de 3,3V/5V |
| Montaje automatizado de gran volumen | Paquete de montaje en superficie compatible con procesos estándar de recogida y colocación y reflujo |
| Aplicaciones de baja masa | Aprox. 0,5 g por unidad, adecuado para diseños portátiles y de mano |
| Cumplimiento ambiental | Cumple con RoHS |
MEIDI fabrica el HN-6535 con procesos de control de calidad que cubren la inspección del material entrante, la verificación dimensional durante el proceso y las pruebas de parámetros eléctricos finales. Las condiciones de prueba estándar se mantienen a 25 ± 3 ℃ de temperatura, 60 ± 10 % de humedad relativa y 860-1060 hPa de presión atmosférica para una repetibilidad constante de las mediciones.
Después de cualquiera de las siguientes pruebas, el producto deberá cumplir con los criterios de aceptación: sin defectos o degradación en apariencia y propiedades eléctricas (excepto SPL); El SPL no disminuirá en más de 10 dB con respecto al SPL mínimo especificado en la hoja de datos.
| Artículo de prueba | Condiciones de prueba |
| Prueba de vida | 25±10℃, voltaje nominal, onda cuadrada de frecuencia resonante de 1/2 servicio, 96 horas |
| Prueba de alta temperatura | Almacenamiento a +80 ℃ durante 96 horas, recuperar a temperatura ambiente durante 3 horas antes de la prueba |
| Prueba de baja temperatura | -30 ℃ almacenamiento durante 96 horas, recuperar a temperatura ambiente durante 3 horas antes de la prueba |
| Prueba de humedad | +40±3℃, 90%–95% RH, 48 horas, recuperarse a temperatura ambiente durante 6 horas antes de la prueba |
| Prueba de choque térmico | 70 ℃ 2 horas → -20 ℃ 2 horas (1 ciclo), intervalo de 1 hora entre ciclos, total 10 ciclos |
| Prueba de caída | Embalaje estándar, las 6 caras y los 3 bordes, caída desde 1,2 m de altura sobre una tabla de madera gruesa |
| Prueba de vibración | 1000 ciclos/min, amplitud 1,5 mm, 1 hora por eje, 3 ejes en total |
Precaución: Evite que entren materiales extraños en el producto, incluidos materiales magnéticos, materiales solubles en agua y gases corrosivos, ya que afectarán el rendimiento eléctrico del producto.
1. ¿Qué proceso de soldadura se recomienda para el zumbador SMD HN-6535?
Comuníquese con MEIDI para conocer el perfil de soldadura por reflujo recomendado. La carcasa Noryl negra es compatible con los procesos de reflujo de montaje en superficie estándar.
2. ¿Se puede controlar el HN-6535 directamente desde un pin GPIO del microcontrolador?

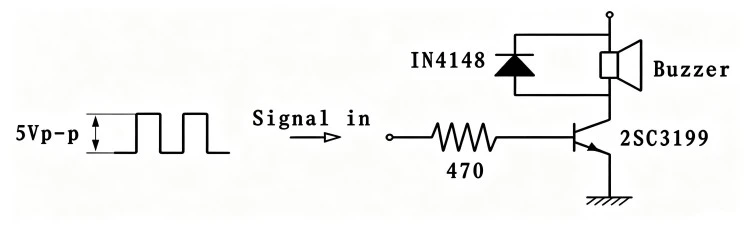

La bobina de 16 Ω consume un máximo de 80 mA a 3 Vo-p. Verifique que su microcontrolador GPIO pueda generar o hundir esta corriente continuamente. Si la clasificación de corriente GPIO es insuficiente, utilice un interruptor NPN o MOSFET de lado bajo con una resistencia limitadora de corriente.
3. ¿Qué sucede si el zumbador se activa a una frecuencia distinta de 2731 Hz?
El nivel de presión sonora disminuye cuando se sale de la resonancia. Para un mínimo constante. Salida de 70 dB, accionamiento a 2731 Hz con ciclo de trabajo del 50 % de onda cuadrada a 3 Vo-p. La operación lejos de la resonancia puede resultar en una producción audible sustancialmente reducida.
4. ¿Es el HN-6535 adecuado para aplicaciones de generación continua de tonos?
La condición de prueba de vida especifica 96 horas de funcionamiento continuo a voltaje nominal y frecuencia de resonancia. Para aplicaciones que requieren períodos de operación continua más prolongados, comuníquese con MEIDI para obtener datos de confiabilidad específicos para su ciclo de trabajo y condiciones ambientales.
5. ¿Hay tamaños de encapsulado alternativos disponibles con la misma frecuencia resonante de 2731 Hz?
Póngase en contacto con MEIDI para consultas técnicas sobre factores de forma alternativos y configuraciones de bobina dentro de la gama de productos de zumbador pasivo electromagnético.
Para obtener hojas de datos técnicos, perfiles de soldadura por reflujo, notas de aplicación de circuitos de accionamiento o análisis de configuración OEM, comuníquese con el departamento de ingeniería de aplicaciones de MEIDI.
| Artículo | Especificación |
| Tipo de producto | ZUMBADOR ELECTROMAGNÉTICO |
| Cantidad | Póngase en contacto con MEIDI para obtener detalles sobre el embalaje. |
| Volumen de cartón | Póngase en contacto con MEIDI para obtener detalles sobre el embalaje. |
