Paquete de montaje en superficie de 9 mm × 4,5 mm
Frecuencia resonante de 2700 Hz con unidad de onda cuadrada externa
Impedancia de bobina de 16Ω
Mín. Presión sonora de 85 dB cuando se acciona a 3 Vo-p, 2700 Hz, ciclo de trabajo del 50 %
Rango operativo 2-4Vo-p
Carcasa Noryl negra

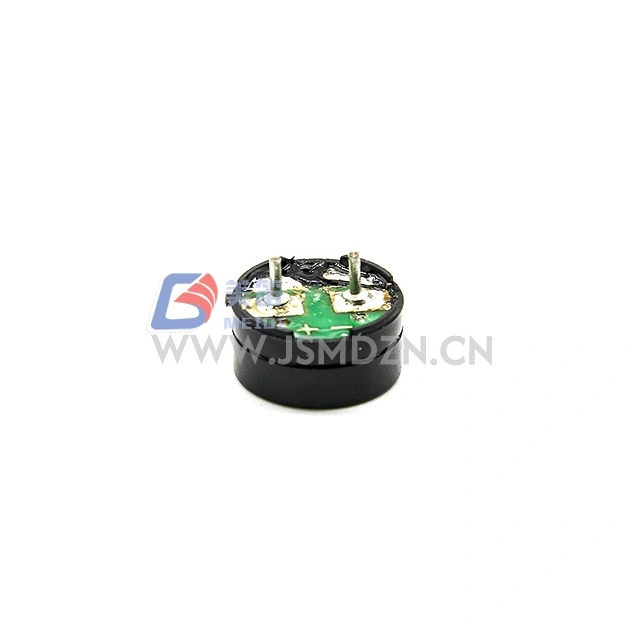

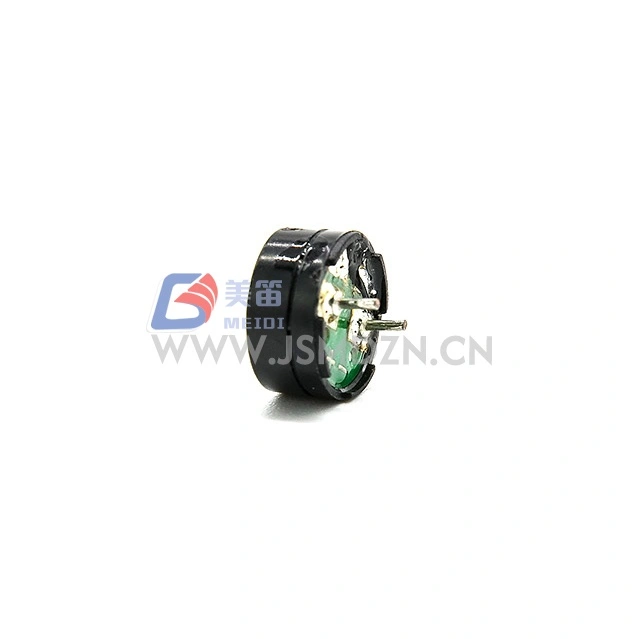

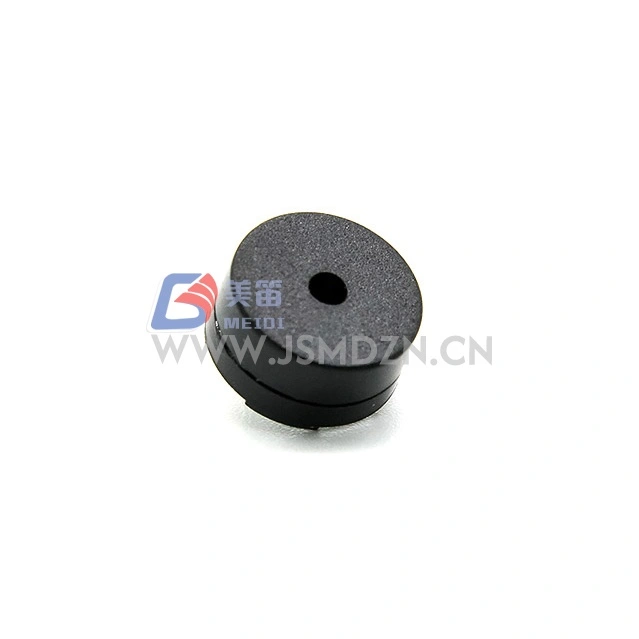

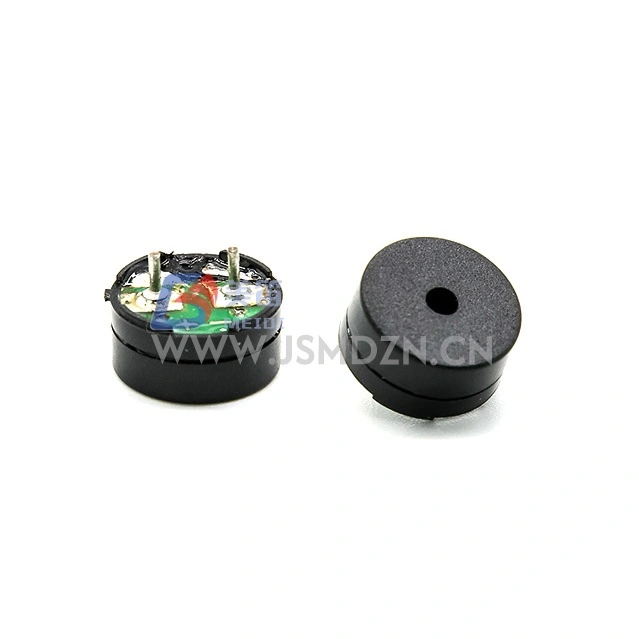

El zumbador pasivo electromagnético SMD de 9x4,5 mm MEIDI HN-9045F es un zumbador pasivo electromagnético de montaje en superficie en un encapsulado de 9 mm × 4,5 mm, con un perfil de altura de 4,5 mm dentro de la categoría de zumbador SMD de 9 mm. La frecuencia resonante de 2700 Hz proporciona generación de tonos para funciones de alarma, alerta y notificación en equipos electrónicos.
Con un voltaje nominal de 3Vo-p y un rango operativo de 2-4Vo-p, el HN-9045F está diseñado para aplicaciones de bajo voltaje. La resistencia de la bobina de 16 Ω interactúa con las etapas del controlador comunes en los diseños integrados. La carcasa Noryl negra proporciona el material de carcasa para entornos de ensamblaje de montaje en superficie.
El HN-9045F ocupa un espacio de PCB similar al de otros zumbadores SMD de clase de 9 mm y ofrece un perfil de 4,5 mm de altura. Comuníquese con MEIDI para obtener muestras mecánicas para verificar el espacio libre en su ensamblaje.

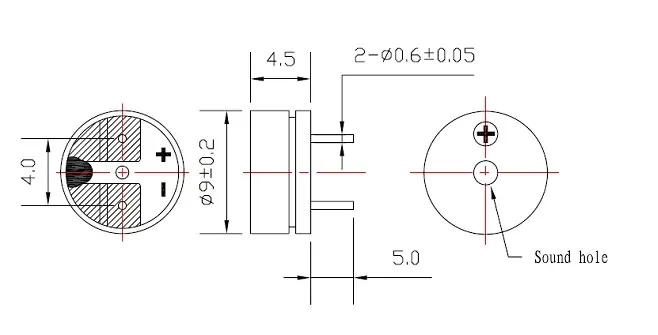

Perfil de 4,5 mm de altura --- paquete de montaje en superficie de 9 mm × 4,5 mm
Diseño eléctrico de 3V --- Clasificación de 3Vo-p con rango de 2-4Vo-p
Impedancia de bobina de 16Ω --- bobina de baja resistencia
Frecuencia resonante de 2700 Hz --- la excitación de onda cuadrada externa a la frecuencia nominal produce una salida acústica; El voltaje CC no generará sonido.
Mín. 85 dB SPL --- presión sonora nominal en condiciones de conducción de 3 Vo-p, 2700 Hz, ciclo de trabajo del 50 %
Material de la carcasa Noryl --- carcasa termoplástica negra
| Parámetro | Valor | Condiciones de prueba |
| Tipo de producto | Zumbador pasivo electromagnético | — |
| Tensión nominal | 3Vo-p | Referencia de frecuencia resonante |
| Voltaje de funcionamiento | 2–4Vo-p | Pico de señal de conducción |
| Corriente nominal | Máx. 80mA | A 2700 Hz, 50 % de servicio, onda cuadrada de 3 Vo-p |
| Nivel de presión sonora | Mín. 85dB | A 2700 Hz, 50 % de servicio, 3 Vo-p |
| Resistencia de la bobina | 16 ± 3Ω | — |
| Frecuencia resonante | 2700Hz | A tensión nominal |
| Temperatura de funcionamiento | -20℃ ~ +70℃ | — |
| Temperatura de almacenamiento | -30℃ ~ +80℃ | — |
| Peso neto | Aprox. 1,4g | — |
| Material de la carcasa | noryl negro | — |
| Protección ambiental | Sí | — |
Condiciones de prueba del producto: Temperatura 5~35℃, Humedad 45%~85% H.R., Presión 860~1060hPa
Condiciones de prueba estándar: temperatura 25 ± 3 ℃, humedad 60 ± 10 % H.R., presión 860 ~ 1060 hPa
Placas base de computadoras de escritorio y tarjetas periféricas para códigos de sonido POST y tonos de alarma térmica
Controladores de juegos y accesorios de consola para notificaciones de jugadores y sonidos de alerta de temporizador
Módulos de control de electrodomésticos de línea blanca para respuesta audible de finalización del ciclo y condición de falla
Terminales de control de acceso y tiempo de asistencia para confirmación de lectura de tarjeta y alertas de estado de puerta
Instrumentación de laboratorio y equipos analíticos para completar procesos e indicar estados de error.
Mezclador de audio y equipo de sonido profesional para estado de silencio e indicadores de advertencia de clip
Después de cualquiera de las siguientes pruebas, el producto deberá cumplir con los criterios de aceptación: sin defectos o degradación en apariencia y propiedades eléctricas (excepto SPL); El SPL no disminuirá en más de 10 dB con respecto al SPL mínimo especificado en la hoja de datos.
| Artículo de prueba | Condiciones de prueba |
| Prueba de vida | 25±10℃, voltaje nominal, onda cuadrada de frecuencia resonante de 1/2 servicio, 96 horas |
| Prueba de alta temperatura | Almacenamiento a +80 ℃ durante 96 horas, recuperar a temperatura ambiente durante 3 horas antes de la prueba |
| Prueba de baja temperatura | -40 ℃ almacenamiento durante 96 horas, recuperar a temperatura ambiente durante 3 horas antes de la prueba |
| Prueba de humedad | +40±3℃, 90%–95% RH, 48 horas, recuperarse a temperatura ambiente durante 6 horas antes de la prueba |
| Prueba de choque térmico | 70 ℃ 2 horas → -20 ℃ 2 horas (1 ciclo), intervalo de 1 hora entre ciclos, total 10 ciclos |
| Prueba de caída | Embalaje estándar, las 6 caras y los 3 bordes, caída desde 1,2 m de altura sobre una tabla de madera gruesa |
| Prueba de vibración | 1000 次/分, amplitud 1,5 mm, 1 hora por eje, 3 ejes en total |
Precaución: Evite que entren materiales extraños en el producto, incluidos materiales magnéticos, materiales solubles en agua y gases corrosivos, ya que afectarán el rendimiento eléctrico del producto.
1. ¿Cómo afecta la altura de 4,5 mm del HN-9045F al rendimiento acústico en comparación con los zumbadores SMD de perfil más bajo?
La altura de 4,5 mm es la dimensión física de este paquete. El rendimiento acústico está determinado principalmente por las condiciones de conducción en resonancia. Verifique la salida acústica real en su recinto específico durante la evaluación del prototipo.
2. ¿Cuál es el significado de la frecuencia resonante de 2700 Hz?
La frecuencia resonante de 2700 Hz es la frecuencia especificada para la salida SPL máxima. Para obtener un SPL máximo, active el zumbador a su frecuencia de resonancia especificada con una onda cuadrada del ciclo de trabajo del 50 %.
3. ¿Es necesaria una resistencia limitadora de corriente cuando se conduce desde un suministro regulado?
A 3Vo-p, la bobina de 16Ω consume aproximadamente 80mA. Verifique que la etapa de su controlador pueda sostener esta corriente sin exceder las clasificaciones térmicas o actuales. Si usa un microcontrolador GPIO con limitación de corriente, verifique que el puerto pueda entregar el nivel de unidad necesario o use un búfer de transistor externo.
4. ¿Qué señal de accionamiento se requiere para el HN-9045F?
El HN-9045F es un zumbador electromagnético pasivo y requiere una señal de onda cuadrada externa a la frecuencia resonante (2700 Hz) con un ciclo de trabajo del 50 %. El voltaje CC no generará sonido.
Para obtener hojas de datos técnicos, perfiles de soldadura por reflujo, notas de aplicación de circuitos de accionamiento o análisis de configuración OEM, comuníquese con el departamento de ingeniería de aplicaciones de MEIDI.
