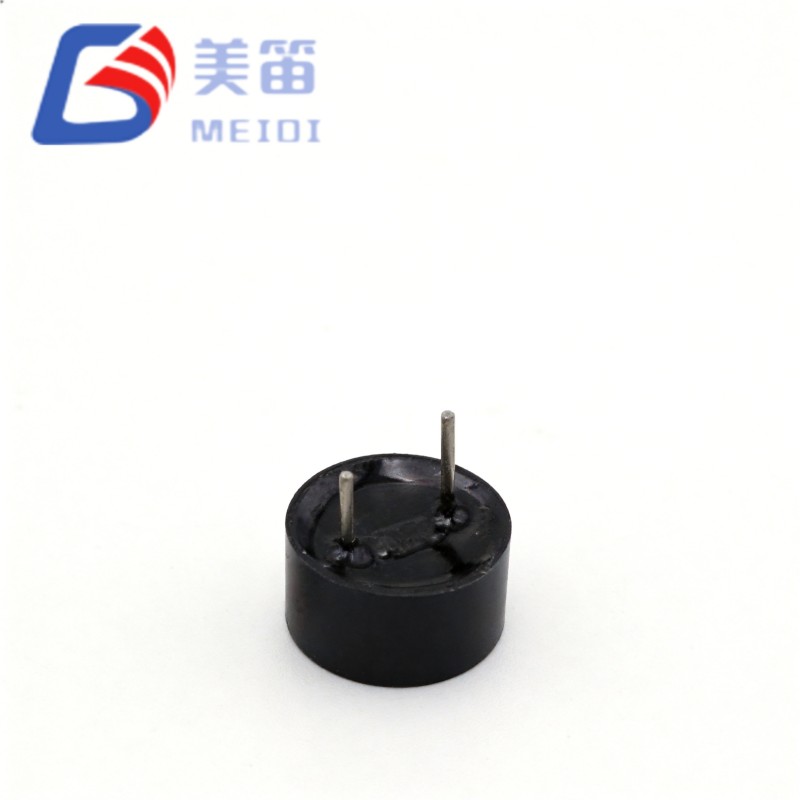

Tres variantes de voltaje: 3 V (1,5–4,5 V), 5 V (3–7 V) y 12 V (8–16 V), que comparten la misma especificación de frecuencia resonante de 2700 ± 300 Hz.
Circuito oscilador integrado: la aplicación de CC genera una salida de tono fijo sin PWM externo ni generador de señal
Presión sonora ≥85 dB a 10 cm: mínimo especificado en las tres variantes con las respectivas tensiones nominales
Carcasa PBT negra; temperatura de funcionamiento -20 °C a +70 °C, temperatura de almacenamiento -30 °C a +80 °C
Montaje mediante orificio pasante con configuración de clavija polarizada
| Parámetro | HNT-9650-03 | HNT-9650-05 | HNT-9650-12 |
| Tensión nominal | 3 VCC | 5 V CC | 12 V CC |
| Voltaje de funcionamiento | 1,5 – 4,5 V CC | 3 – 7 VCC | 8 – 16 VCC |
| Salida de sonido a 10 cm | ≥ 85dB | ≥ 85dB | ≥ 85dB |
| Corriente de funcionamiento | ≤ 30mA | ≤ 30mA | ≤ 30mA |
| Frecuencia resonante | 2700 ± 300 Hz | 2700 ± 300 Hz | 2700 ± 300 Hz |
| Temperatura de funcionamiento | -20°C ~ +70°C | -20°C ~ +70°C | -20°C ~ +70°C |
| Temperatura de almacenamiento | -30°C ~ +80°C | -30°C ~ +80°C | -30°C ~ +80°C |

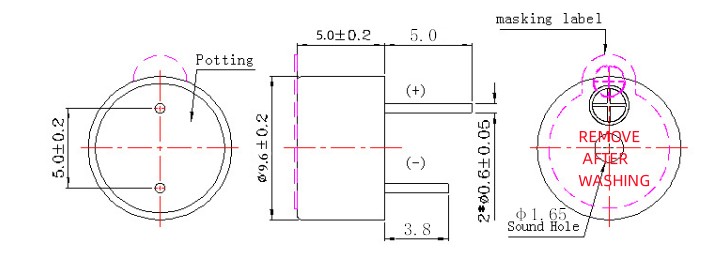

| Dimensiones (Diámetro × Alto) | 9,6 × 5,0 milímetros | 9,0 × 5,5 mm (según informe de prueba) | 9,6 × 5,0 milímetros |
| Peso | 0,78 gramos | 0,78 gramos | 0,78 gramos |
| Material de la carcasa | PBT negro | PBT negro | PBT negro |
El oscilador integrado elimina la unidad externa: la aplicación de voltaje CC genera un tono fijo de 2700 ± 300 Hz sin PWM externo, microcontrolador o generador de señal.
Tres niveles de voltaje: las variantes de 3 V, 5 V y 12 V permiten la selección según el riel de voltaje del sistema disponible

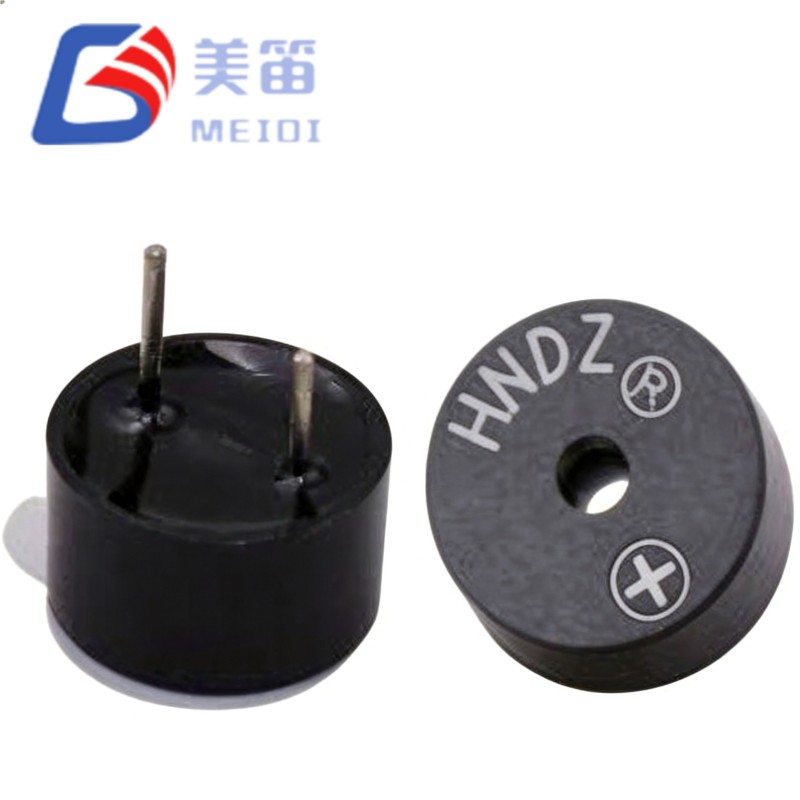

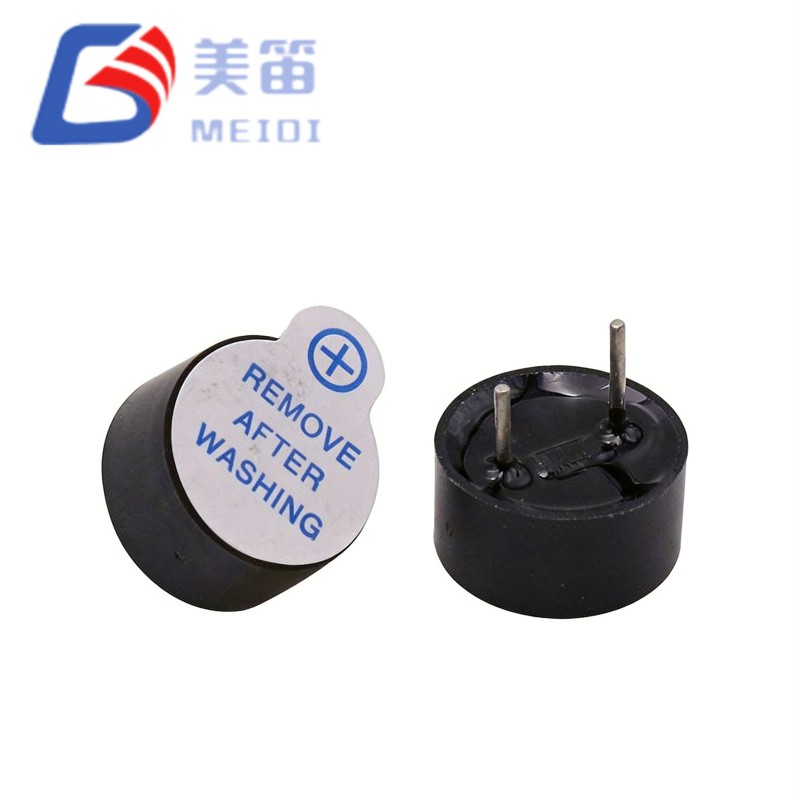

Montaje polarizado a través del orificio: la marca de polaridad del pin indica la orientación correcta
Carcasa de PBT negra para montaje industrial: compatible con soldadura por ola a 255 ± 15 °C y soldadura manual a 360 ± 10 °C según la especificación
Consumo de corriente ≤ 30 mA a tensión nominal: corriente operativa máxima especificada
Frecuencia resonante de 2700 ± 300 Hz: frecuencia central especificada con tolerancia definida
| Parámetro | Valor | Condiciones de prueba |
| Tipo de producto | Zumbador activo electromagnético de orificio pasante | — |
| Tensión nominal | 3 VCC | Punto nominal de funcionamiento |
| Voltaje de funcionamiento | 1,5 – 4,5 V CC | Rango continuo |

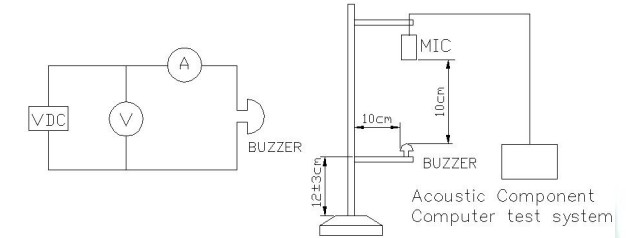

| Salida de sonido a 10 cm | ≥ 85dB | A 3V, campo libre |
| Corriente de funcionamiento | ≤ 30mA | A 3V |
| Frecuencia resonante | 2700 ± 300 Hz | A tensión nominal |
| Temperatura de funcionamiento | -20°C ~ +70°C | Continuo |
| Temperatura de almacenamiento | -30°C ~ +80°C | No operativo |
| Dimensiones (Diámetro × Alto) | 9,6 × 5,0 milímetros | Cuerpo sin pasadores |
| Peso | 0,78 gramos | Típico |
| Material de la carcasa | PBT negro | — |
| Soldadura (reflujo) | 245 ± 15 °C, 3 s | precalentar a 180 °C durante 40 a 70 s; máximo 3 pases |
| Soldadura (Ola) ★ | 255 ± 15 °C, 4 a 6 s | Se recomiendan 2 o 3 pasadas |
| Soldadura (Manual) ★ | 360 ± 10 °C, 2 a 5 s | Se recomiendan 2 o 3 pasadas |
| Parámetro | Valor | Condiciones de prueba |
| Tipo de producto | Zumbador activo electromagnético de orificio pasante | — |
| Tensión nominal | 5 V CC | Punto nominal de funcionamiento |
| Voltaje de funcionamiento | 3 – 7 VCC | Rango continuo |
| Salida de sonido a 10 cm | ≥ 85dB | A 5V, campo libre |
| Corriente de funcionamiento | ≤ 30mA | A 5V |
| Frecuencia resonante | 2700 ± 300 Hz | A tensión nominal |
| Temperatura de funcionamiento | -20°C ~ +70°C | Continuo |
| Temperatura de almacenamiento | -30°C ~ +80°C | No operativo |
| Dimensiones (Diámetro × Alto) | 9,0 × 5,5 mm | Por informe de prueba; verificar para su aplicación |
| Peso | 0,78 gramos | Típico |
| Material de la carcasa | PBT negro | — |
| Soldadura (reflujo) | 245 ± 15 °C, 3 s | precalentar a 180 °C durante 40 a 70 s; máximo 3 pases |
| Soldadura (Ola) ★ | 255 ± 15 °C, 4 a 6 s | Se recomiendan 2 o 3 pasadas |
| Soldadura (Manual) ★ | 360 ± 10 °C, 2 a 5 s | Se recomiendan 2 o 3 pasadas |
| Parámetro | Valor | Condiciones de prueba |
| Tipo de producto | Zumbador activo electromagnético de orificio pasante | — |
| Tensión nominal | 12 V CC | Punto nominal de funcionamiento |
| Voltaje de funcionamiento | 8 – 16 VCC | Rango continuo |
| Salida de sonido a 10 cm | ≥ 85dB | A 12V, campo libre |
| Corriente de funcionamiento | ≤ 30mA | A 12V |
| Frecuencia resonante | 2700 ± 300 Hz | A tensión nominal |
| Temperatura de funcionamiento | -20°C ~ +70°C | Continuo |
| Temperatura de almacenamiento | -30°C ~ +80°C | No operativo |
| Dimensiones (Diámetro × Alto) | 9,6 × 5,0 milímetros | Cuerpo sin pasadores |
| Peso | 0,78 gramos | Típico |
| Material de la carcasa | PBT negro | — |
| Soldadura (reflujo) | 245 ± 15 °C, 3 s | precalentar a 180 °C durante 40 a 70 s; máximo 3 pases |
| Soldadura (Ola) ★ | 255 ± 15 °C, 4 a 6 s | Se recomiendan 2 o 3 pasadas |
| Soldadura (Manual) ★ | 360 ± 10 °C, 2 a 5 s | Se recomiendan 2 o 3 pasadas |
Nota: Los siguientes datos se extraen de los informes de prueba adjuntos a las especificaciones del producto. Estos valores ilustran la distribución típica de lotes de producción muestreados y no son especificaciones garantizadas. El informe de prueba HNT-9650-05 hace referencia al modelo HNB09A03; verifique la designación del modelo actual con MEIDI.
| Variante | Rango SPL (dB) | Rango de corriente (mA) | Rango de frecuencia (Hz) | Diámetro (mm) | Mmm) |
| HNT-9650-03 | 86,5 – 89,5 | 24,5 – 26,5 | 2690 – 2730 | 9,59 – 9,61 | 5.09 – 5.10 |
| HNT-9650-05 | 86,5 – 89,5 | 24,5 – 26,5 | 2677 – 2723 | 9,0 – 9,1 | 5,54 – 5,55 |
| HNT-9650-12 | 87,3 – 89,9 | 24,9 – 26,5 | 2677 – 2723 | 9,6 – 9,61 | 5.09 – 5.10 |
Las especificaciones garantizadas se enumeran en las tablas de Especificaciones técnicas anteriores. Comuníquese con MEIDI para obtener datos reales de las pruebas de lotes.
Las siguientes aplicaciones se identifican basándose únicamente en el análisis de idoneidad de los parámetros. No se implica ninguna certificación automotriz, médica o de seguridad. Comuníquese con MEIDI para la validación específica de la aplicación y la confirmación de cumplimiento.
Sistemas de alarma de panel de control industrial: indicación de fallas y alertas de emergencia en gabinetes de PLC, variadores de motor y sistemas de control de procesos donde hay disponibles rieles lógicos de 12 V, 5 V o 3,3 V.
Paneles de seguridad y control de acceso: detección de intrusos, apertura forzada de puertas y señalización audible de alarma contra incendios; La variante de 3 V puede adaptarse a paneles inalámbricos respaldados por baterías, la variante de 12 V coincide con los voltajes del bus de seguridad estándar
Distribución de energía y equipos eléctricos: alarmas de disparo del interruptor, advertencias de sobrecarga del transformador e indicación del estado del interruptor.
Maquinaria de automatización de fábrica: alertas de fallas de CNC, advertencias de parada del transportador y señalización de estado de celda robótica
Interfaces para aparatos comerciales: indicación de fin de ciclo en lavavajillas industriales, equipos de lavandería y máquinas expendedoras.
Reparación y renovación de equipos antiguos: candidato potencial para reemplazar los zumbadores activos de orificio pasante existentes; Verifique la compatibilidad del pasador y las dimensiones con la pieza original antes de su uso.
| Consideración del diseño | Característica del zumbador activo electromagnético 9650 |
| Múltiples voltajes del sistema en la línea de productos | Tres variantes (3V/5V/12V) comparten la misma especificación de frecuencia resonante de 2700 ± 300 Hz |
| Circuito de accionamiento simplificado | El oscilador integrado elimina el generador PWM externo, el temporizador del microcontrolador o el controlador de zumbador dedicado IC |
| Montaje mediante orificio pasante | El montaje de PCB pasante proporciona retención mecánica |
| Pines polarizados | La marca de polaridad del pin indica la orientación correcta. |
| Familias de productos de tensión mixta | Misma especificación de frecuencia resonante en las variantes de 3 V, 5 V y 12 V |
| Montaje de alta temperatura | Carcasa de PBT compatible con soldadura por ola a 255 °C y soldadura manual a 360 °C según especificación |
Solicite una muestra para evaluar la presión sonora, el consumo de corriente y la compatibilidad de pines en su aplicación de destino.
Las especificaciones del zumbador activo electromagnético 9650 definen las siguientes pruebas de confiabilidad:
Almacenamiento a alta temperatura: 48 horas a +80 ± 2 °C, restaurar a temperatura ambiente durante 2 horas antes de realizar la prueba.
Almacenamiento a baja temperatura: 48 horas a -30 ± 2 °C, restaurar a temperatura ambiente durante 2 horas antes de realizar la prueba.
Ciclos de temperatura: 5 ciclos: exposición a -30 °C 30 min, exposición a +80 °C 30 min; restaurar a temperatura ambiente durante 2 horas antes de la prueba
Prueba de caída: posición horizontal, caída libre desde 75 cm hasta un tablero de madera de 10 mm, 3 caídas; comprobar la apariencia y medir el rendimiento eléctrico
Prueba de vibración: 10–55 Hz, amplitud de 1,0 mm, ejes XYZ, 0,5 horas en total; El tiempo de barrido de 10 a 55 Hz y viceversa con una amplitud única de 1,0 mm es de 1 minuto.
Prueba de humedad: 48 horas a 50 ± 5 °C / 90–95 % de humedad relativa, restaurar a temperatura ambiente durante 2 horas antes de la prueba
Resistencia al calor de la soldadura: sumerja los cables en soldadura fundida a 250 ± 5 °C durante 10 ± 0,5 segundos, el cuerpo a 2,0 mm de la soldadura
Nota: Todas las condiciones de prueba son las especificadas en la especificación del producto Zumbador activo electromagnético MEIDI 9650 con fecha del 7 de noviembre de 2023. Comuníquese con MEIDI para obtener detalles del protocolo de prueba de producción y datos reales de prueba de lotes.
1. ¿Cómo selecciono entre HNT-9650-03, HNT-9650-05 y HNT-9650-12?
La selección depende del voltaje de suministro de CC disponible. El HNT-9650-03 (1,5–4,5 V) es adecuado para sistemas lógicos de 3,3 V y proyectos de microcontroladores de bajo voltaje. El HNT-9650-05 (3–7 V) coincide con la lógica industrial de 5 V y los voltajes de control de electrodomésticos estándar. El HNT-9650-12 (8–16 V) está diseñado para buses de control industrial de 12 V y fuentes de alimentación de sistemas de seguridad. Las tres variantes comparten la misma especificación de frecuencia resonante de 2700 ± 300 Hz y la misma especificación de presión sonora mínima.
2. ¿Puedo utilizar el HNT-9650-03 en un sistema de 5 V o el HNT-9650-12 en un sistema de 24 V?
No recomendado. El voltaje de funcionamiento máximo del HNT-9650-03 es de 4,5 V; Al aplicar 5V se corre el riesgo de exceder el rango operativo especificado. El voltaje de funcionamiento máximo del HNT-9650-12 es de 16 V; La aplicación de 24 V corre el riesgo de dañar la bobina. Para sistemas con voltajes fuera de los rangos operativos especificados, use un regulador de voltaje o una resistencia en serie para llevar el voltaje aplicado dentro de los límites nominales de la variante. Comuníquese con MEIDI para obtener recomendaciones de circuitos específicos.
3. ¿Cuál es la diferencia entre zumbadores activos y pasivos y por qué elegir el activo?
Un zumbador activo contiene un circuito oscilador integrado que genera sonido cuando se aplica voltaje de CC. Un zumbador pasivo requiere una señal de CA externa (normalmente onda cuadrada o PWM) en la frecuencia de resonancia para producir sonido. El diseño activo de la serie MEIDI HNT-9650 elimina la necesidad de circuitos de unidad externos, generación de PWM o participación de un microcontrolador.
4. ¿La serie HNT-9650 es compatible con pines con otros zumbadores con orificio pasante de 9 mm o 12 mm?
Los HNT-9650-03 y HNT-9650-12 cuentan con un cuerpo de 9,6 mm de diámetro; el HNT-9650-05 presenta un cuerpo de 9,0 mm de diámetro. Para el reemplazo directo de los zumbadores de orificio pasante existentes, verifique el diámetro, el paso y la polaridad de las clavijas con el diseño original de la PCB. Comuníquese con MEIDI para realizar una verificación de referencias cruzadas con números de piezas heredados específicos.
5. ¿Qué proceso de soldadura se recomienda para la serie HNT-9650?
La especificación del producto identifica la soldadura por ola (255 ± 15 °C, 4 a 6 segundos) y la soldadura manual (360 ± 10 °C, 2 a 5 segundos) como los procesos recomendados, indicados con símbolos ★. Se permite la soldadura por reflujo (pico de 245 ± 15 °C, 3 segundos, precalentamiento de 180 °C durante 40 a 70 segundos) con un máximo de 3 pasadas. El material de la carcasa PBT se selecciona para que sea compatible con estos perfiles de temperatura. Para ensamblajes automatizados de gran volumen, la soldadura por ola es el método recomendado. Para trabajos de reparación y prototipos, la soldadura manual es aceptable dentro de los límites de temperatura y tiempo especificados.
1. No aplique voltaje más allá del rango de voltaje de funcionamiento especificado.
2. Este producto tiene un diseño abierto y no cumple con los requisitos de impermeabilidad o fugas de pegamento.
3. El uso prolongado en un ambiente con gas corrosivo puede corroer los componentes del zumbador e impedir el funcionamiento adecuado.

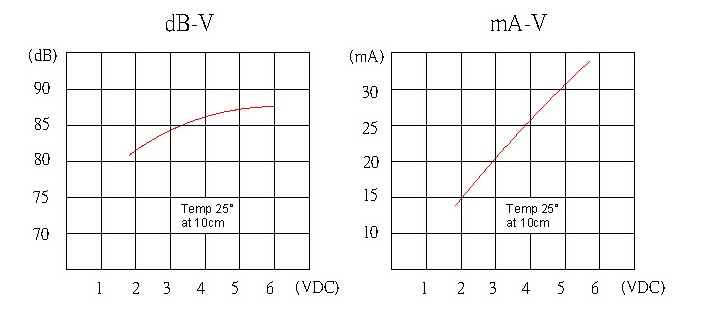

4.El rendimiento de la presión sonora del zumbador cambiará con el voltaje o la corriente aplicados; Asegúrese de que el voltaje o la corriente de funcionamiento cumplan con los requisitos de especificación.
5. Evite colocar un deflector delante de la boca o cubrirlo, ya que esto puede provocar un funcionamiento inestable.

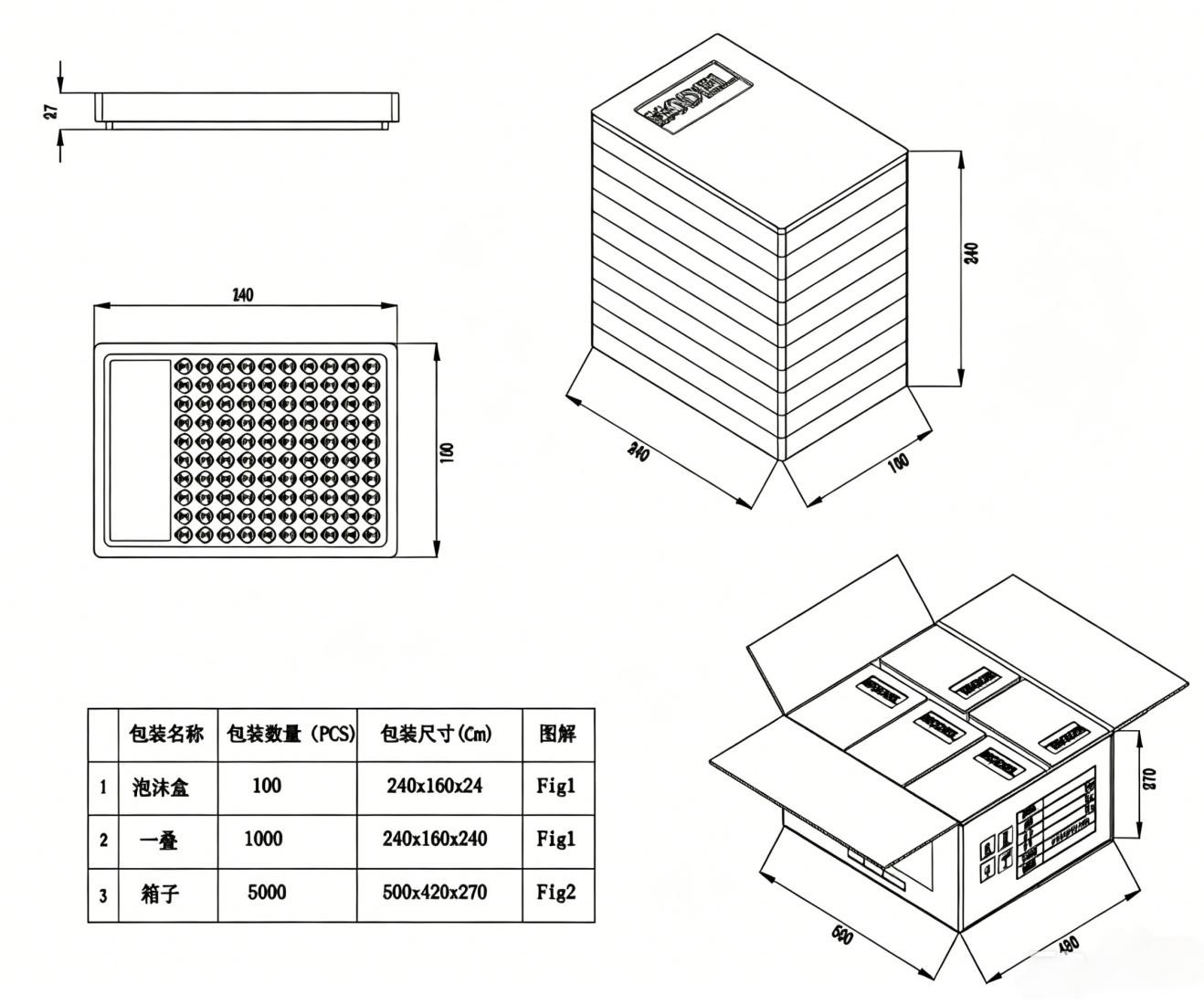

6. El timbre debe almacenarse en un embalaje adecuado para evitar la humedad, el óxido y la oxidación de los terminales de clavija.
Para una verificación de referencia cruzada con zumbadores de orificio pasante heredados, hojas de datos de series, evaluación de muestras de variantes de voltaje o configuraciones de cables personalizadas, comuníquese con Ingeniería de Aplicaciones de MEIDI.
