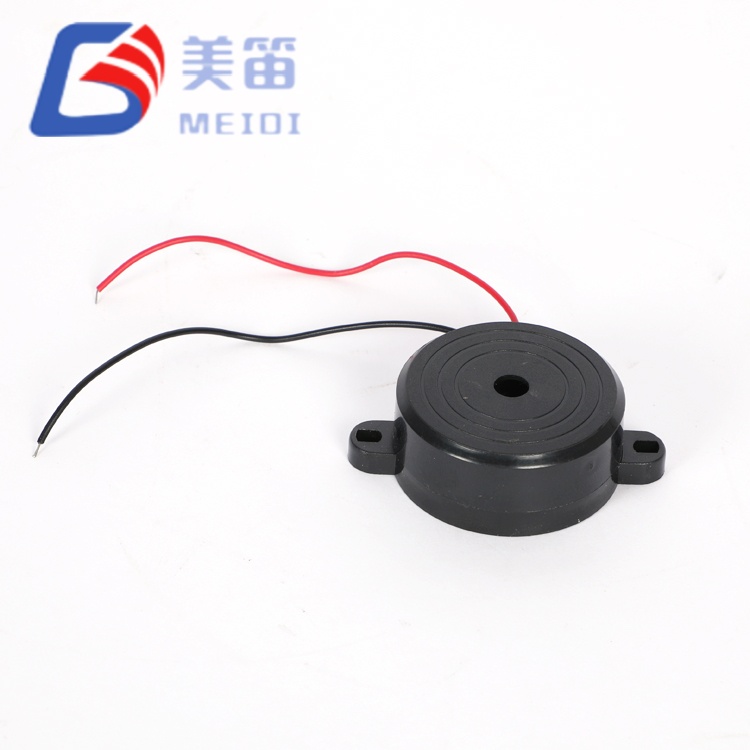

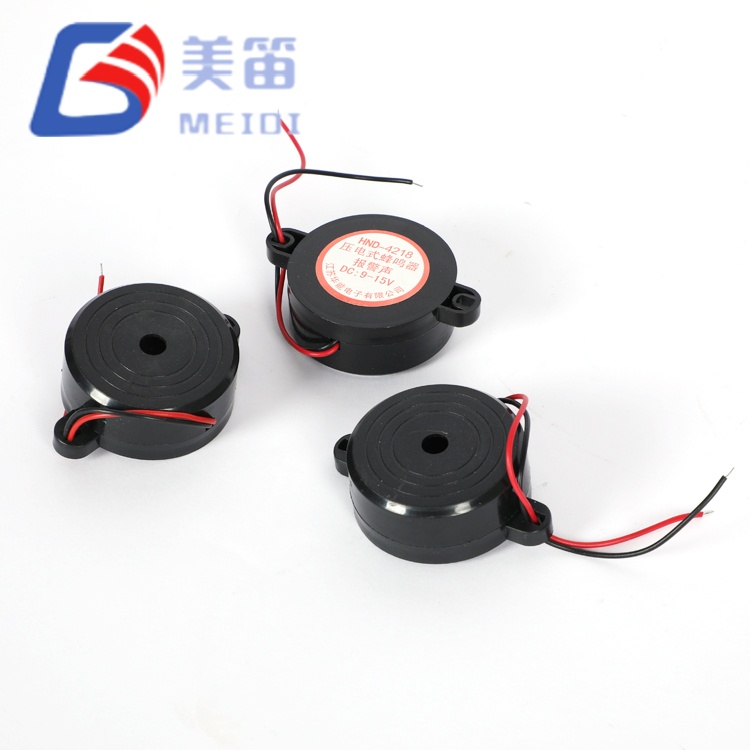

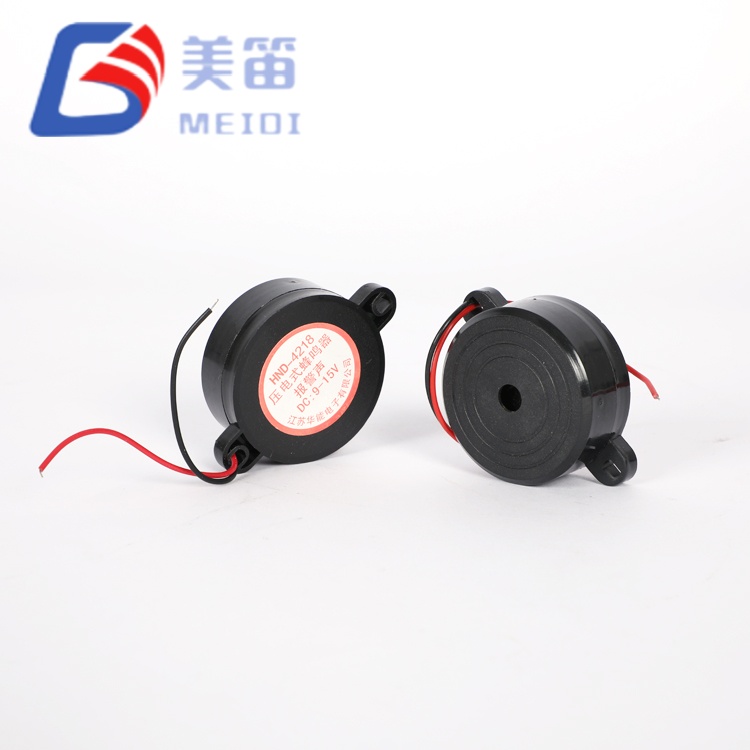

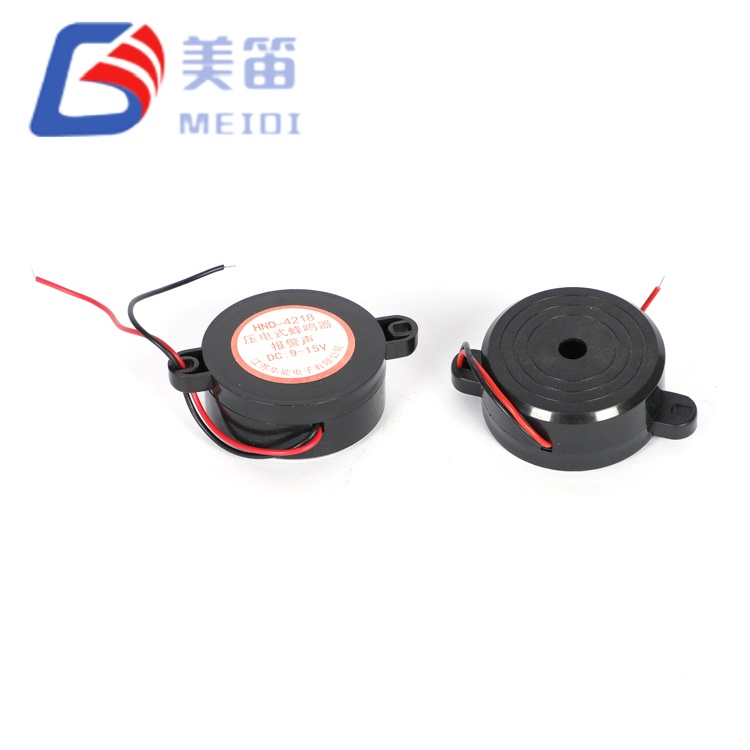

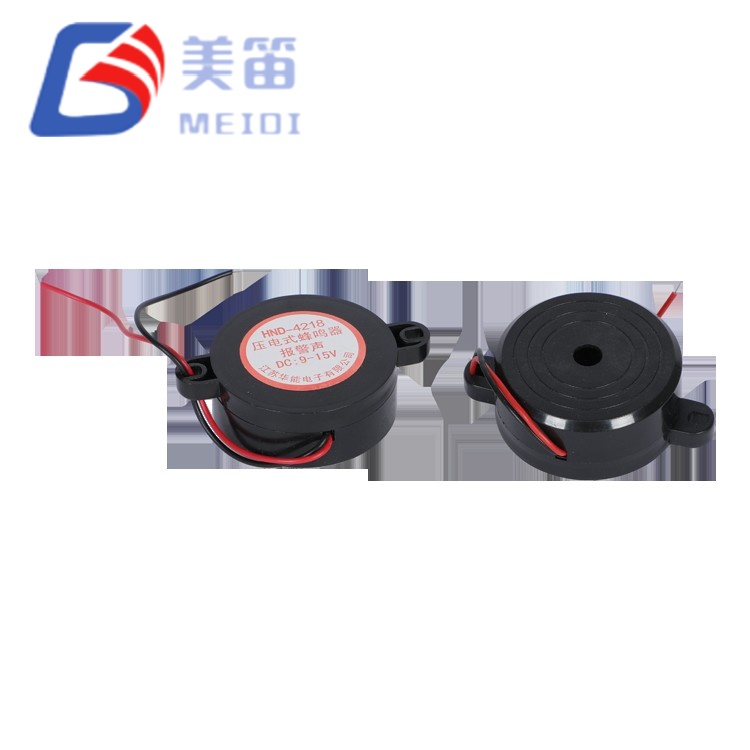

El HND-4218 es un zumbador piezoeléctrico activo de 42 mm de diámetro con un circuito de oscilación incorporado, alojado en una carcasa de ABS negro. Aplicar un voltaje de CC dentro del rango de 3 V a 24 V directamente Genera un tono audible nominal de 2800 Hz, eliminando la necesidad de una fuente de señal externa. Su mayor superficie radiante, en comparación con los zumbadores de 23 mm, contribuye a una presión sonora nivel de al menos 90 dB a 10 cm en condiciones nominales de conducción. Este componente de orificio pasante es comúnmente seleccionado para paneles de control industriales, indicadores de advertencia automotrices, dispositivos médicos alertas y anunciadores del sistema de seguridad donde se requiere un tono fuerte y consistente.
Circuito de oscilación incorporado: el voltaje CC aplicado directamente produce una salida audible
Clasificación de 12 VCC, rango operativo de 3 a 24 VCC
Consumo de corriente de 8 mA según especificación
Frecuencia resonante de 2800 ± 500 Hz
Carcasa de ABS de 42 × 18 mm, montaje mediante orificio pasante
Circuito de control integrado: acepta voltaje CC directamente y emite un tono de 2800 Hz sin componentes del oscilador externo
Diafragma de 42 mm alojado en un cuerpo rígido de ABS: proporciona un área de radiación efectiva más grande que Zumbadores típicos de 23 mm, que admiten una mayor salida de sonido en montaje abierto
Amplio rango de suministro: funciona de 3 V a 24 V CC, apto tanto para alimentación por batería como para diseños de rieles de voltaje industrial
Compatible con soldadura por ola (260°C) y soldadura manual (350°C), hasta 2-3 térmicas ciclos por especificación
| Parámetro | Valor | Condiciones de prueba / Notas |
| Tipo de producto | Zumbador activo piezoeléctrico | — |
| Tensión nominal | 12 VCC | — |
| Voltaje de funcionamiento | 3–24 VCC | — |
| Frecuencia resonante | 2800 ± 500 Hz | — |
| Salida de sonido a 10 cm | Mínimo 90 dB | Onda cuadrada de 12 Vp‑p, 2800 Hz, 10 cm (según protocolo de prueba); Valores SPL del variador de CC disponibles bajo petición |
| Consumo actual | 8 mA (típico) | Probado a tensión nominal; Los informes de prueba individuales pueden indicar ≤8mA. |
| Temperatura de funcionamiento | -20 ℃ ~ +80 ℃ | Operación continua |
| Temperatura de almacenamiento | -30 ℃ ~ +85 ℃ | No operativo |

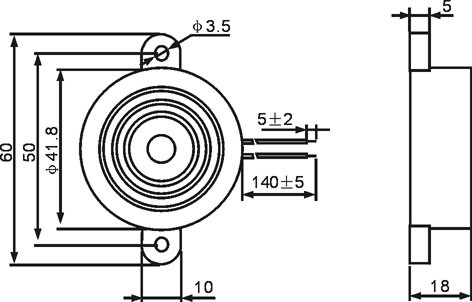

| Dimensiones (Diámetro × Alto) | 42 × 18 milímetros | Sólo cuerpo; Tolerancias de dibujo ±0,5 mm a menos que se especifique lo contrario. |
| Peso | 12 gramos | — |
| Material de la carcasa | ABS negro | — |
| Tipo de montaje | Orificio pasante | Soldadura por ola o manual |
| Método | Temperatura | Tiempo | Ciclos máximos |
| Soldadura por ola ★ | 260 ± 5 ℃ | 4 a 6 segundos | 2–3 |
| Soldadura Manual | 350 ± 10 ℃ | 2 a 5 segundos | 2–3 |
★ Proceso recomendado para producción en volumen.
Paneles de control industriales e indicadores de estado de máquinas.
Advertencias audibles para automóviles (recordatorios de cinturones de seguridad, alertas de sensores de estacionamiento)
Alarmas de dispositivos médicos (monitores de pacientes, bombas de infusión)
Anunciadores del sistema de seguridad y sirenas de alarma contra incendios.
Indicadores de falla del sistema de alimentación ininterrumpida (UPS)
Pantallas de información pública y señales sonoras en quioscos.
MEIDI fabrica el zumbador piezoeléctrico activo 4218 en su base de producción de Jiangsu, que alberga el ensamblaje automatizado. Líneas para zumbadores piezoeléctricos, moldeo por inyección interno para carcasas de ABS y dedicados. Estaciones de pruebas acústicas. Cada lote de producción se somete a un protocolo de verificación de confiabilidad que incluye exposición a la humedad, almacenamiento a altas y bajas temperaturas, ciclos térmicos, pruebas de caída, resistencia a la vibración y resistencia al calor de la soldadura, todo ello realizado según los niveles de especificación HND‑4218.
Nuestro sistema de gestión de calidad opera bajo ISO9001, con inspección de material entrante, monitoreo durante el proceso y pruebas acústicas finales al 100 % antes del envío. Para adquisiciones por volumen, Podemos proporcionar datos de prueba específicos de lotes, incluidas curvas de respuesta de frecuencia SPL y corriente. registros de consumo.

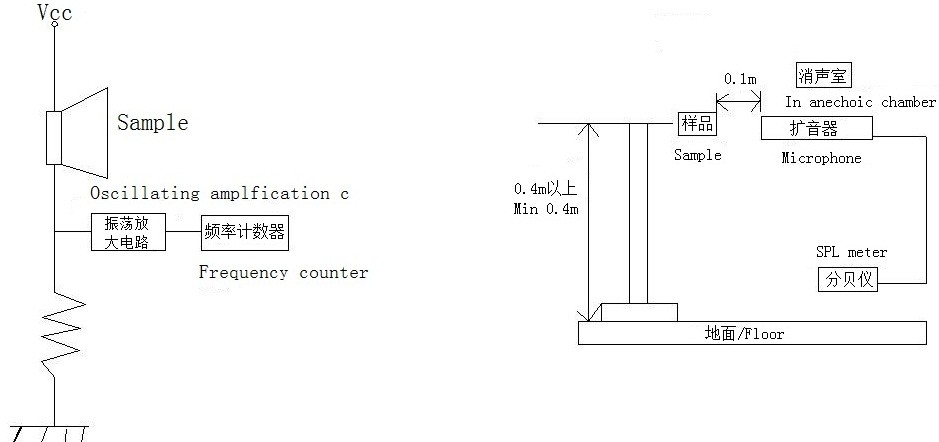

Los siguientes datos reflejan la especificación HND‑4218. Un informe de prueba específico del producto con Los datos de medición de muestra están disponibles a pedido. El protocolo de prueba aplica 12Vp‑p cuadrado onda a 2800 Hz, medida a 10 cm. Para la caracterización del variador de CC, comuníquese con MEIDI. soporte de ingeniería.
| Artículo | Especificación |
| Nivel de presión sonora | Mínimo 90 dB |
| Frecuencia | 2800 ± 500 Hz |
| Actual | 8 mA (típico) |
| Dimensiones | 42 × 18 milímetros |
Para obtener el informe completo de la prueba HND‑4218 o los datos de la prueba de confiabilidad, envíe una consulta técnica.
1. Opere únicamente dentro del rango de 3 a 24 VCC. Los voltajes fuera de este rango pueden dañar el sistema interno. oscilador o elemento piezoeléctrico.
2. Este timbre no está sellado. Evite el ingreso de agua, residuos de fundente o adhesivo a través del sonido. puerto, lo que puede alterar la frecuencia y reducir la salida.
3. La exposición prolongada a gases corrosivos (p. ej., H₂S, SO₂) o alta humedad puede degradar el Conexiones de electrodos y sustrato de latón.
4. El nivel de presión sonora depende del voltaje de suministro y de la capacidad de corriente de la fuente. verificar que su circuito de conducción puede entregar suficiente corriente bajo carga.
5. Mantenga el puerto acústico frontal libre de obstrucciones. Incluso un bloqueo parcial reducirá el SPL y cambiar la frecuencia percibida.
6. Almacenar en el embalaje original desecado para evitar la absorción de humedad y la oxidación de los pines. antes de soldar.
1. ¿El HND-4218 requiere un circuito oscilador externo?
No. El zumbador piezoeléctrico activo 4218 es un zumbador piezoeléctrico activo con un circuito de oscilación incorporado. La aplicación de un voltaje CC dentro del rango nominal produce un tono audible de 2800 Hz directamente.
2. ¿Cuál es el voltaje mínimo al cual el zumbador funcionará de manera confiable?

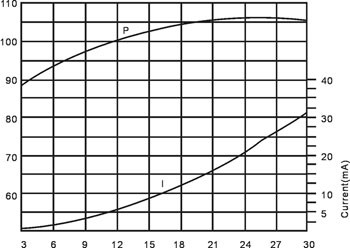

El rango de voltaje de funcionamiento especificado es de 3 VCC a 24 VCC. El dispositivo funcionará a 3 VCC; sin embargo, el nivel de presión sonora aumenta con el voltaje aplicado. Para rendimiento de bajo voltaje curvas, comuníquese con MEIDI para obtener datos de caracterización de la aplicación.
3. ¿Se puede utilizar este timbre en ambientes exteriores o con mucha humedad?
El HND-4218 tiene una estructura abierta y no está diseñado para soportar agua o alta humedad. aplicaciones. La exposición a la humedad, la condensación o atmósferas corrosivas puede causar deriva del rendimiento. Para instalaciones protegidas ambientalmente, revise las notas de aplicación. o consulte a MEIDI para opciones de sellado alternativas.
4. ¿Qué método de soldadura se recomienda para este zumbador de orificio pasante?
La soldadura por ola a 260 °C durante 4 a 6 segundos es el método recomendado para la producción en volumen. También es aceptable la soldadura manual a 350°C durante 2 a 5 segundos. Limite la exposición térmica a 2 a 3 ciclos según lo especificado para evitar la deformación de la carcasa.
5. ¿La frecuencia de salida es fija o varía con el voltaje?
El oscilador interno mantiene una frecuencia estable cerca de 2800 Hz en todo el funcionamiento. rango de voltaje. Si bien el SPL varía con el voltaje y la carga, el cambio de frecuencia es mínimo dentro del rango de suministro especificado.
6. ¿Por qué el protocolo de prueba utiliza una onda cuadrada de 12 Vp-p para un zumbador activo?
La onda cuadrada de 12 Vp‑p a 2800 Hz es la condición de caracterización estándar para consistencia de las especificaciones. El HND-4218 está clasificado para operación de 12 VCC con conexión interna. conducir; Los datos de rendimiento de CC están disponibles a pedido.
Para solicitar la hoja de datos completa, dibujos mecánicos, curvas de respuesta de frecuencia SPL, o datos de prueba de confiabilidad para el HND‑4218, comuníquese con MEIDI con su solicitud. requisitos. El soporte de ingeniería normalmente responde dentro de un día hábil.
