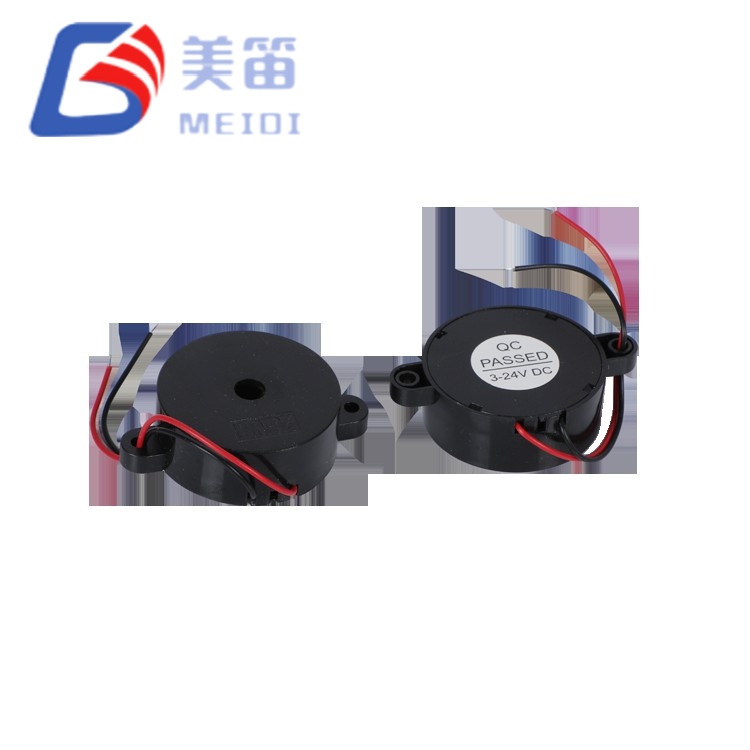

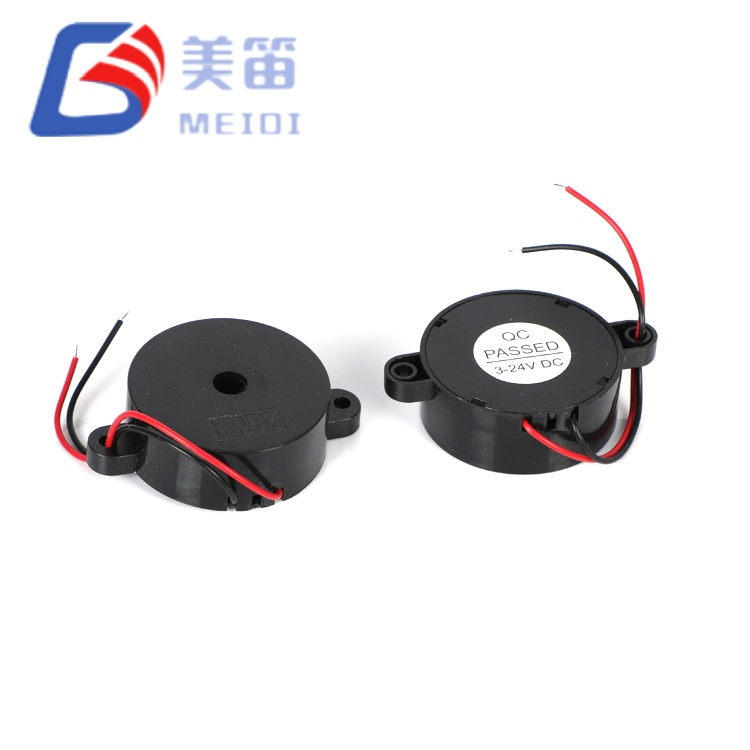

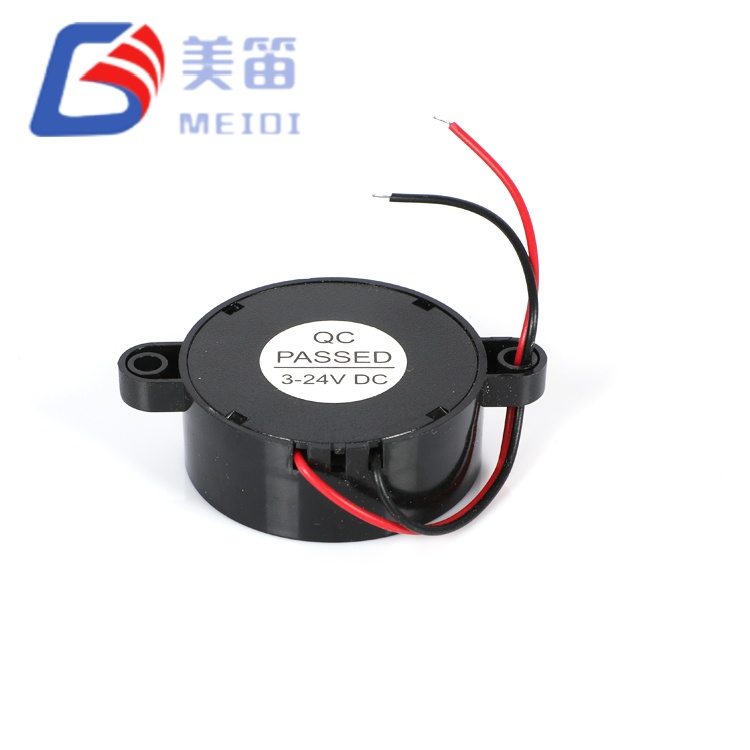

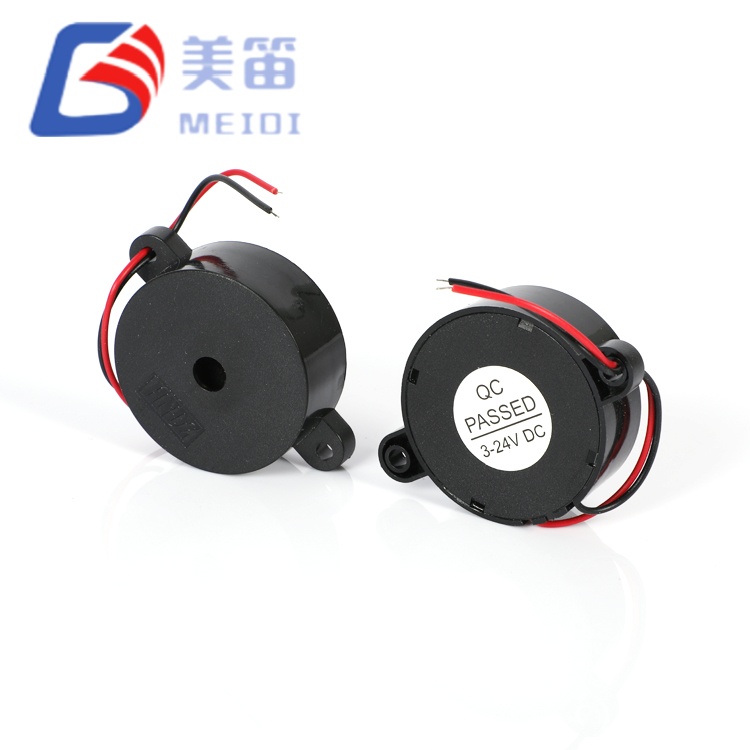

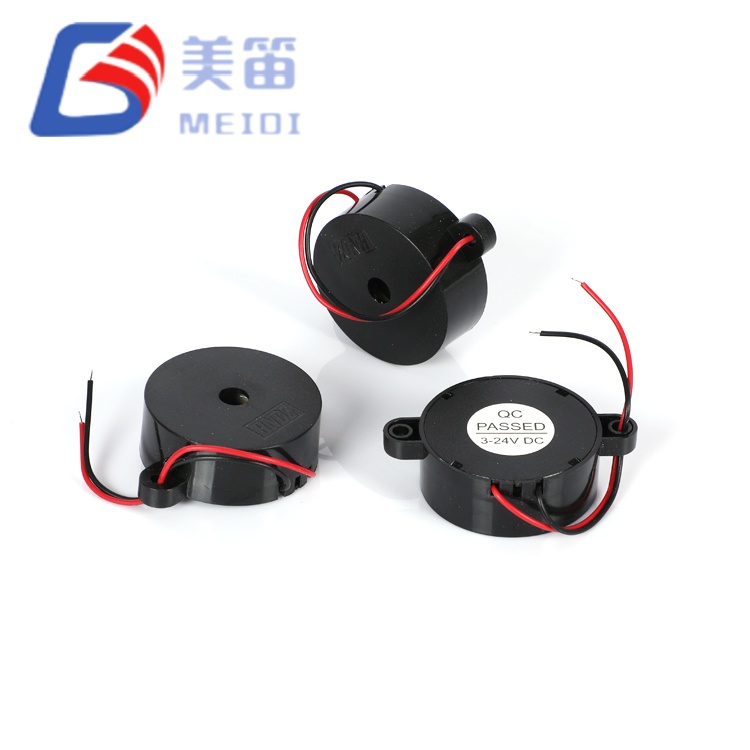

El HND-4216 es un zumbador piezoeléctrico activo de clase de 42 mm con un circuito de accionamiento incorporado, Alojado en un cuerpo de ABS negro. El zumbador piezoeléctrico activo 4216 funciona directamente desde un suministro de CC en el rango de 3 V a 24 V y produce un tono nominal de 2800 Hz sin necesidad de un oscilador externo. El diafragma de Φ41,8 mm, combinado con un perfil de 16 mm, proporciona un área radiante más grande que los modelos típicos de 23 mm, lo que admite una dispersión de sonido más amplia. A la potencia nominal de 12 V CC, El consumo de corriente se especifica en 8 mA. Este componente de orificio pasante suele estar integrado en paneles de alarma industriales, sistemas de advertencia automotrices, alertas de dispositivos médicos y Equipos de anuncios públicos donde se prefiere una señal audible de baja frecuencia.
Oscilación incorporada: el voltaje CC produce directamente un tono de 2800 Hz
Clasificación de 12 VCC, rango operativo de 3 a 24 VCC
Consumo de corriente de 8 mA a tensión nominal
Frecuencia resonante de 2800 ± 500 Hz: tono más bajo que las variantes de más de 3000 Hz
Masa de 12 g, dimensiones de Φ41,8×16 mm, montaje mediante orificio pasante
Diafragma de Φ41,8 mm: proporciona un área de radiación efectiva más amplia en comparación con los zumbadores de clase de 23 mm. lo que da como resultado una cobertura acústica más amplia en el montaje abierto
Frecuencia central de 2800 Hz: carácter tonal más bajo que las variantes de 3000 Hz o 3700 Hz, adecuado para aplicaciones donde se desea una alerta menos penetrante
Consumo de corriente fijo de 8 mA a 12 V CC: simplifica la planificación del presupuesto de energía en diseños de carga múltiple
Amplio rango de suministro de CC de 3 V a 24 V: compatible con dispositivos que funcionan con baterías y Rieles eléctricos industriales de 12V/24V
Compatible con soldadura manual y por ola: cumple con los procesos de ensamblaje de orificios pasantes estándar
| Parámetro | Valor | Condiciones de prueba / Notas |
| Tipo de producto | Zumbador activo piezoeléctrico | — |
| Tensión nominal | 12 VCC | — |
| Voltaje de funcionamiento | 3–24 VCC | — |
| Frecuencia resonante | 2800 ± 500 Hz | — |

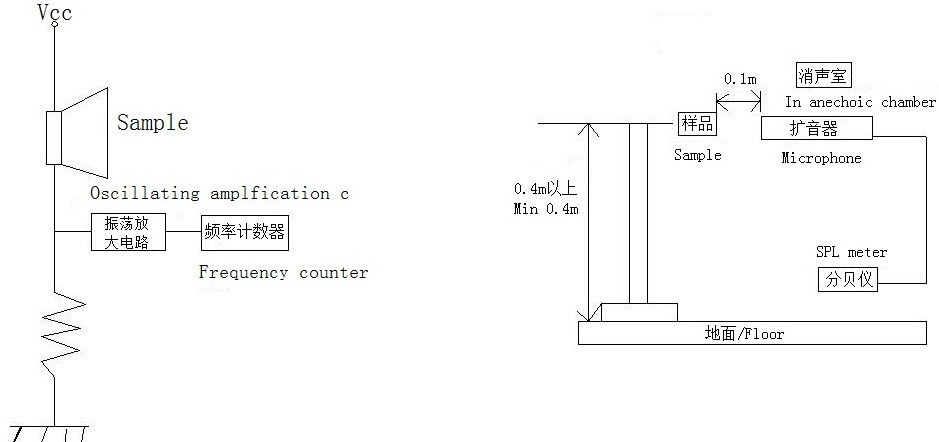

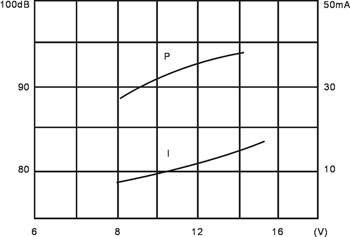

| Salida de sonido a 10 cm | ≥90 dB (mínimo 90) | Probado con onda cuadrada de 12 Vp‑p, 2800 Hz, 10 cm; Datos de rendimiento de la unidad de CC disponibles a pedido |
| Consumo actual | 8 mA (típico) | A tensión nominal; los informes de prueba pueden indicar ≤8mA; póngase en contacto con MEIDI para obtener datos del lote |
| Temperatura de funcionamiento | -20 ℃ ~ +80 ℃ | Continuo |
| Temperatura de almacenamiento | -30 ℃ ~ +85 ℃ | No operativo |

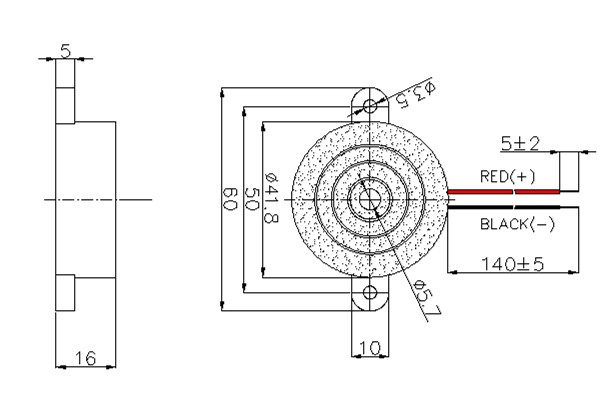

| Dimensiones (Diámetro × Alto) | Φ41,8 ± 0,3 × 16 ± 0,2 mm | Solo cuerpo |
| Peso | 12 gramos | — |
| Material de la carcasa | ABS negro | — |
| Capacidad | 12 ± 40 % nF | Valor de referencia por encabezado de especificación; no medido en muestras individuales |
| Tipo de montaje | Orificio pasante | Soldadura por ola/manual |
Paneles de control industriales e indicadores de estado de máquinas que requieren una alerta de menor frecuencia
Señales audibles para automóviles (recordatorios de cinturones de seguridad, advertencias de encendido de faros, pitidos de sensores de estacionamiento)
Alarmas de equipos médicos (monitores de pacientes, bombas de infusión, dispositivos de diagnóstico)
Sirenas de seguridad y alarma contra incendios donde es beneficiosa una cobertura de sonido más amplia
Sistemas de alimentación ininterrumpida (UPS) y unidades de distribución de energía con tensión de bus CC
Quioscos de información pública, pantallas de gestión de colas y paneles de anuncios de transporte.

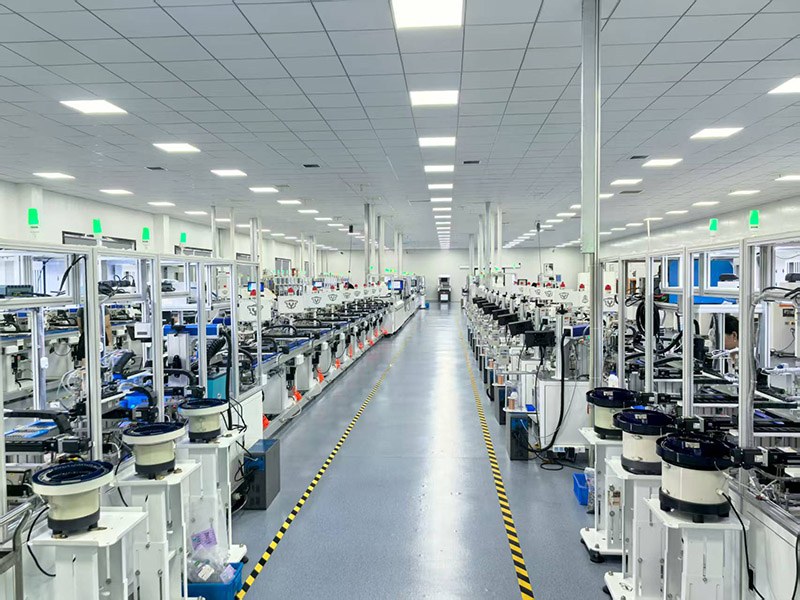

MEIDI produce el zumbador piezoeléctrico activo 4216 en sus instalaciones de fabricación de Jiangsu, que está equipada con líneas de montaje automatizadas para zumbadores piezoeléctricos, máquinas de moldeo por inyección para carcasas de ABS, y estaciones de pruebas acústicas dedicadas. Cada lote de producción está sujeto a siete elementos. protocolo de confiabilidad que incluye exposición a la humedad, almacenamiento a altas y bajas temperaturas, ciclos térmicos, pruebas de caída, resistencia a vibraciones y resistencia al calor de soldadura. Los parámetros de prueba están configurados según los niveles de especificación HND‑4216.
El sistema de gestión de calidad opera bajo ISO 9001. Los materiales entrantes son inspeccionados, Se aplican controles durante el proceso y se realizan pruebas acústicas finales al 100%. Se verifica que el nivel de presión sonora, la frecuencia resonante y el consumo de corriente garantizar el cumplimiento de la especificación publicada. Para pedidos repetidos, lote La coherencia se mantiene mediante el seguimiento estadístico del proceso.
Está disponible un informe de prueba de diez muestras para el modelo HND-4216. Se tomaron medidas con onda cuadrada de 12Vp‑p a 2800Hz, a 10cm. Los valores SPL registrados oscilan entre 101 dB a 107 dB, todos superando la especificación mínima de 90 dB. Frecuencias resonantes caen entre 2860 Hz y 2950 Hz, dentro de la ventana de 2800 ± 500 Hz. dimensional Las mediciones confirman el cumplimiento del diseño de Φ41,8×16 mm.
| Muestra | SPL (dB) | Frecuencia (Hz) | Diámetro (mm) | Altura (mm) |
| 1 | 103 | 2900 | 42.00 | 16.00 |
| 2 | 101 | 2950 | 41.82 | 16.01 |
| 3 | 103 | 2860 | 41.79 | 16.02 |
| 4 | 105 | 2920 | 42.00 | 15.99 |
| 5 | 102 | 2930 | 41.83 | 16.01 |
| 6 | 102 | 2890 | 41.88 | 16.03 |
| 7 | 104 | 2860 | 41.82 | 16.02 |
| 8 | 101 | 2940 | 41.86 | 16.01 |
| 9 | 105 | 2940 | 41.85 | 16.05 |
| 10 | 107 | 2930 | 41.88 | 16.03 |
Conclusión: PASO. La apariencia y la polaridad son aceptables. Datos de consumo actuales no está incluido en este informe de prueba; consulte la tabla de parámetros para el 8mA especificación. Póngase en contacto con MEIDI para mediciones de corriente específicas del lote.
1. Opere únicamente dentro del rango de 3 a 24 VCC. El voltaje fuera de este rango puede dañar el oscilador interno o diafragma piezoeléctrico.
2. La carcasa no está sellada. Evite que entre agua, residuos de fundente o adhesivo. ingresando al puerto de sonido, lo que puede cambiar la frecuencia y reducir la salida.
3. Evite la exposición a gases corrosivos (H₂S, SO₂, etc.) y alta humedad. Tales condiciones pueden oxidar los contactos internos y degradar el rendimiento.
4. El nivel de presión sonora está influenciado por el voltaje de suministro y la corriente de la fuente. capacidad. Verifique que su circuito de accionamiento cumpla con los parámetros requeridos.
5. Asegúrese de que el puerto acústico frontal permanezca sin obstrucciones. El bloqueo reducirá SPL y alterar la frecuencia efectiva.
6. Almacenar en el embalaje desecado original hasta el montaje para evitar la humedad. absorción y oxidación de pines.
1. ¿En qué se diferencia el HND-4216 de los modelos de menor diámetro de la línea MEIDI?
El zumbador piezoeléctrico activo 4216 utiliza un diafragma de Φ41,8 mm y pesa 12 g, en comparación con Φ23,0 mm y 5 g. para la serie HND‑2316. Su frecuencia de resonancia es de 2800±500Hz, inferior a la Opciones de 3000 Hz o 3700 Hz. El consumo de corriente se especifica en 8 mA, mientras que el La serie de 23 mm puede consumir hasta 10 mA.
2. ¿Cuáles son las condiciones exactas de la prueba de presión sonora para el HND-4216?
La especificación indica ≥90dB. El protocolo de prueba utiliza onda cuadrada de 12 Vp‑p a 2800 Hz, Medido a 10 cm. Para curvas SPL de accionamiento de CC o configuraciones de prueba alternativas, comuníquese con MEIDI con sus requerimientos.
3. ¿Por qué el informe de prueba carece de datos de consumo actuales?
El informe de prueba estándar incluye comprobaciones de SPL, frecuencia y dimensiones. Actual El consumo se especifica como 8 mA en la tabla de parámetros del producto. Lote actual La verificación se puede proporcionar a pedido.
4. ¿Qué espacio libre para la huella de PCB se requiere para el HND-4216?
El diámetro del cuerpo es Φ41,8±0,3 mm. Póngase en contacto con MEIDI para conocer el agujero recomendado. patrón y dibujo de la zona de exclusión para garantizar el espacio libre y el rendimiento acústico adecuados.
5. ¿Cómo afecta la masa de 12 g a la confiabilidad del montaje?
La masa de 12 g es mayor que la de los timbres más pequeños. En entornos de alta vibración, Se debe evaluar la tensión mecánica de las uniones de soldadura de los orificios pasantes. MEIDI puede proporcionar pautas de montaje a pedido.
6. ¿Por qué el informe de prueba utiliza una onda cuadrada como timbre activo?
El HND-4216 está clasificado para funcionamiento en CC con oscilación interna. El 12Vp‑p La onda cuadrada a 2800 Hz es la condición de caracterización estándar. Rendimiento de CC los datos están disponibles por separado.
Para obtener hojas de datos completas, dibujos mecánicos, gráficos de respuesta de frecuencia SPL, o datos de prueba de confiabilidad para el HND-4216, comuníquese con MEIDI con su detalles de la aplicación. El soporte de ingeniería normalmente responde dentro de un día hábil.
