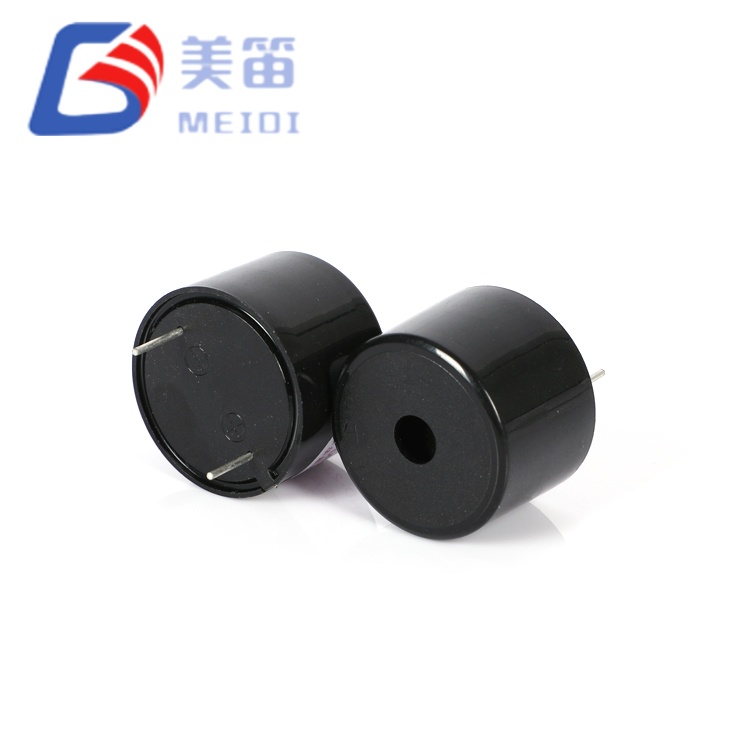

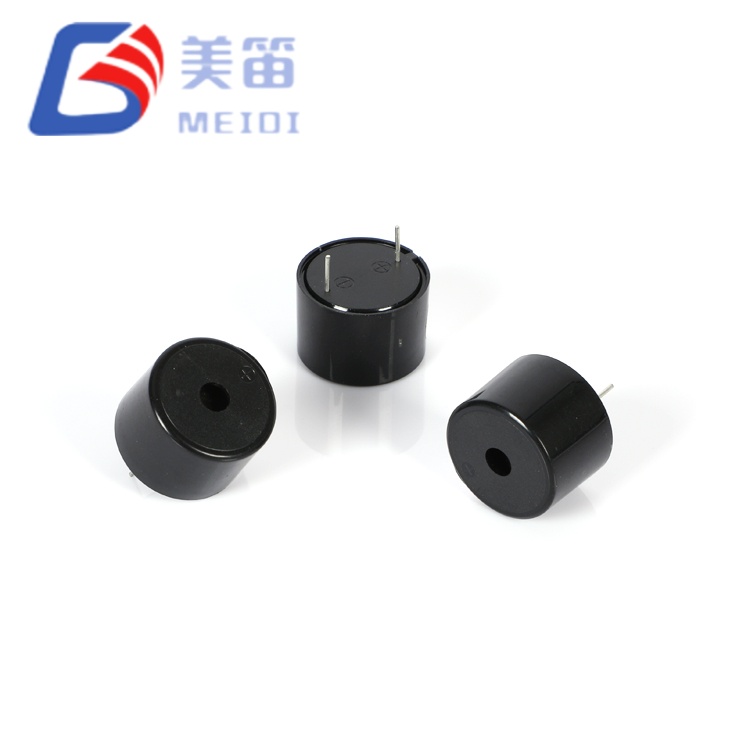

2316 Zumbador piezoeléctrico activo

Para equipos que ya proporcionan un riel de alimentación de CC, el zumbador piezoeléctrico activo 2316 ofrece una solución de alerta audible autónoma que no requiere controlador de audio externo ni generador de señal. Dentro de su carcasa de ABS negra (23 mm de diámetro y 16 mm de alto), un diafragma piezoeléctrico de Φ23 mm está emparejado con un circuito de oscilación incorporado. La aplicación de cualquier voltaje entre 3 V y 24 V CC produce inmediatamente un tono centrado en 3000 Hz. Cuando se alimenta a 12 V CC nominal, el nivel de presión sonora alcanza al menos 90 dB a una distancia de 10 cm, mientras que el consumo de corriente se mantiene por debajo de 10 mA. La unidad pesa 5 g y se instala a través de pasadores con orificios pasantes estándar, lo que facilita su integración en placas soldadas por ola o ensambladas a mano.

Oscilación incorporada: el voltaje CC produce directamente un tono de 3000 Hz

Clasificación de 12 VCC, rango operativo de 3 a 24 VCC

≥90 dB SPL a 10 cm, consumo ≤10 mA en condiciones de prueba específicas

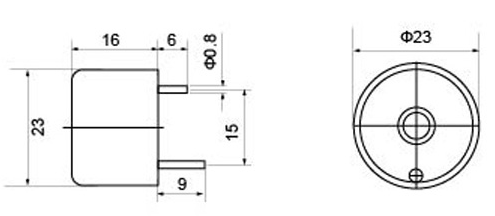

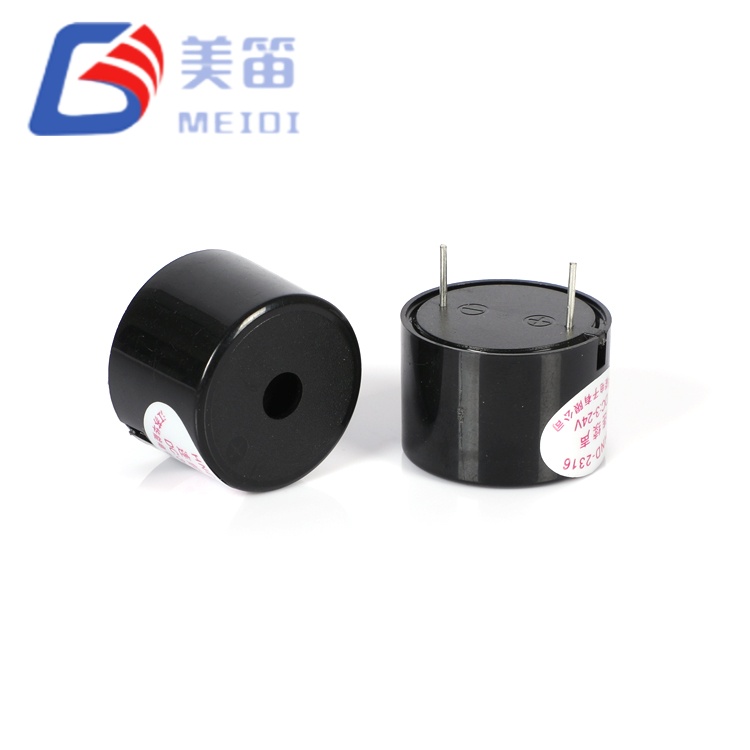

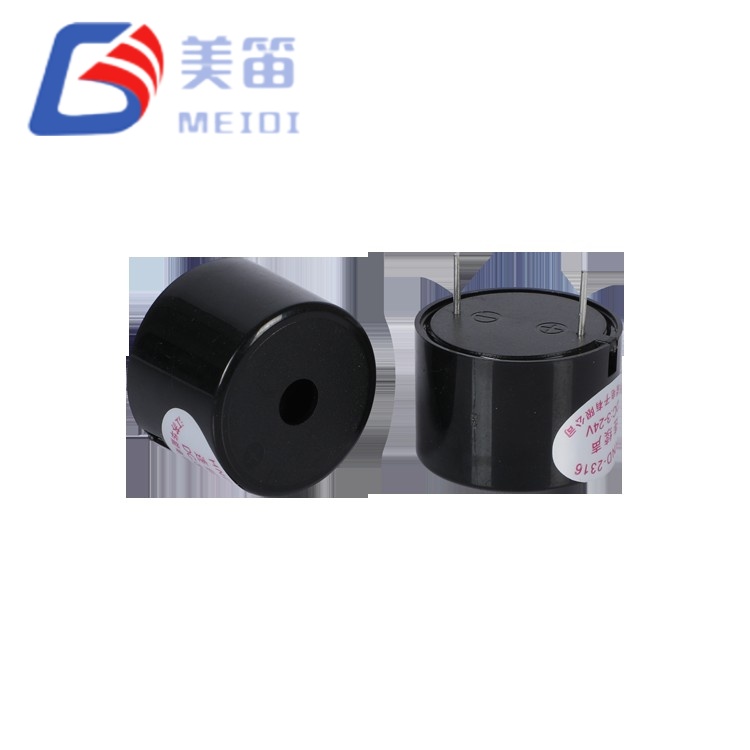

Paquete de orificio pasante de Φ23,0×16,0 mm, 5 g

Funcionamiento continuo de -20 ℃ a +80 ℃

Arquitectura del oscilador y comportamiento eléctrico

El circuito interno del zumbador piezoeléctrico activo 2316 es una topología autooscilante que excita el diafragma piezoeléctrico en su resonancia mecánica. El diseñador sólo necesita proporcione un voltaje de CC entre 3 y 24 V; El IC integrado maneja la generación de frecuencia. e impulsar la conformación de formas de onda. Esto elimina la necesidad de una fuente de reloj externa. y simplifica el diseño de PCB.

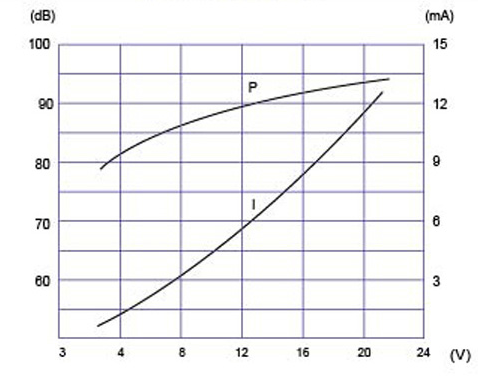

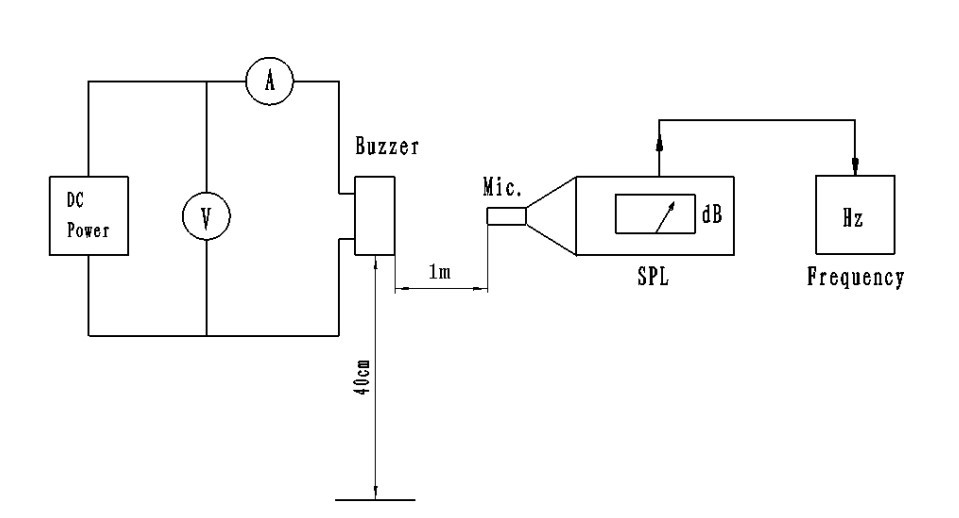

El consumo de corriente se especifica en ≤10 mA cuando se mide con una onda cuadrada de 12 Vp‑p a 3000 Hz, y el consumo real en funcionamiento con CC normalmente cae por debajo de 6 mA, como se muestra en el informe de prueba. La amplia tolerancia de suministro se adapta a la caída del voltaje de la batería, adaptadores no regulados y fluctuaciones del bus industrial sin afectar el tono estabilidad.

Para soldar, se utilizan los métodos por ola (260 ℃, 4-6 s) y manual (350 ℃, 2-5 s). compatible, con un máximo de 2-3 ciclos térmicos. El espacio libre recomendado entre la carcasa y el baño de soldadura son de 2,0 mm.

Ejemplos de aplicación

Paneles de estado de máquinas alimentados por CC en fábricas, que funcionan con bus de 12 V o 24 V.

Dispositivos médicos como monitores de pacientes o bombas de infusión, donde un simple Se requiere tono de alerta de CC sin líneas de señal adicionales.

Teclados de alarma de seguridad y controladores de acceso con ensamblaje de PCB con orificio pasante.

Indicadores de cabina de automóviles (campana de apertura de puertas, advertencia de cinturón de seguridad) alimentados desde un riel de batería de 12V.

Instrumentos de prueba portátiles que funcionan con una celda de iones de litio de 3,7 V y utilizan el Amplio rango de voltaje para mantener la audibilidad mientras la batería se descarga.

Notas de manejo y funcionamiento

1. Aplique únicamente voltaje CC entre 3 y 24 V. Los transitorios o la polaridad inversa pueden dañar permanentemente el CI interno.

2. La carcasa no está sellada. Evite líquidos, residuos de fundente o limpieza. que los disolventes entren en el puerto de sonido.

3. En entornos con gases corrosivos (p. ej., H₂S, SO₂), coloque el timbre en un compartimento protegido o utilice un revestimiento conformado únicamente en los terminales.

4. La salida de sonido es sensible al voltaje de suministro. Verifique que su línea eléctrica puede entregar la corriente requerida, especialmente cuando se comparten varios zumbadores la misma fuente.

5. No bloquee la apertura acústica. Incluso una obstrucción parcial puede reducir SPL en varios decibelios y cambie la frecuencia.

6. Almacenar en bolsas selladas con desecante hasta el momento del montaje. La humedad puede oxidar pines y afectar la soldabilidad.

Preguntas frecuentes

1. ¿El HND‑2316 necesita una señal externa para producir sonido?

No. El oscilador incorporado genera el tono de 3000 Hz tan pronto como se aplica un voltaje CC. se aplica. No es necesario un microcontrolador, un temporizador IC o una señal PWM.

2. ¿Por qué el informe de prueba utiliza una onda cuadrada cuando el zumbador funciona con CC?

La onda cuadrada de 12Vp‑p es un estándar de caracterización utilizado para verificar la acústica. rendimiento bajo condiciones eléctricas controladas. Bajo suministro de CC, el interno El circuito produce una forma de onda de excitación similar. Para obtener datos de SPL del variador de CC, comuníquese con MEIDI.

3. La especificación menciona ≤10 mA, pero el encabezado del informe de prueba a veces indica ≤15 mA. ¿Qué valor se aplica?

≤10mA de la tabla de parámetros del producto es la especificación principal. El ≤15mA La cifra en algunos encabezados de informes de prueba es una inconsistencia en la documentación. real Las mediciones de muestra (normalmente alrededor de 5 mA) confirman el límite inferior. MEIDI puede proporcionarle una aclaración sobre las especificaciones de su pedido.

4. ¿Puedo utilizar el HND‑2316 con un suministro de microcontrolador de 3,3 V?

Sí, siempre y cuando el riel de 3,3 V esté dentro del rango operativo de 3 a 24 V y pueda generar la corriente requerida. El SPL será menor que a 12 V; póngase en contacto con MEIDI para Curvas de caracterización voltaje-vs-SPL.

5. ¿Qué perfil de soldadura se recomienda para la soldadura por ola?

Soldadura por ola a 260 ± 5 ℃ durante 4 a 6 segundos, con la carcasa mantenida al menos 2,0 mm de la onda de soldadura. Se permiten hasta 2 o 3 pases. Soldadura manual en También es aceptable 350 ℃ durante 2 a 5 s.

6. ¿El HND‑2316 es adecuado para uso en exteriores?

El rango de temperatura de funcionamiento admite condiciones exteriores suaves, pero el La vivienda no es resistente a la intemperie. Si es posible la exposición a la lluvia o al polvo, coloque el timbre dentro de un recinto ventilado resistente al agua.

Consulta técnica

Para hojas de datos, caracterización de unidades de CC, informes de confiabilidad o aplicaciones soporte para el HND‑2316, comuníquese con MEIDI con sus requisitos. Ingeniería La respuesta suele ser dentro de un día hábil.
