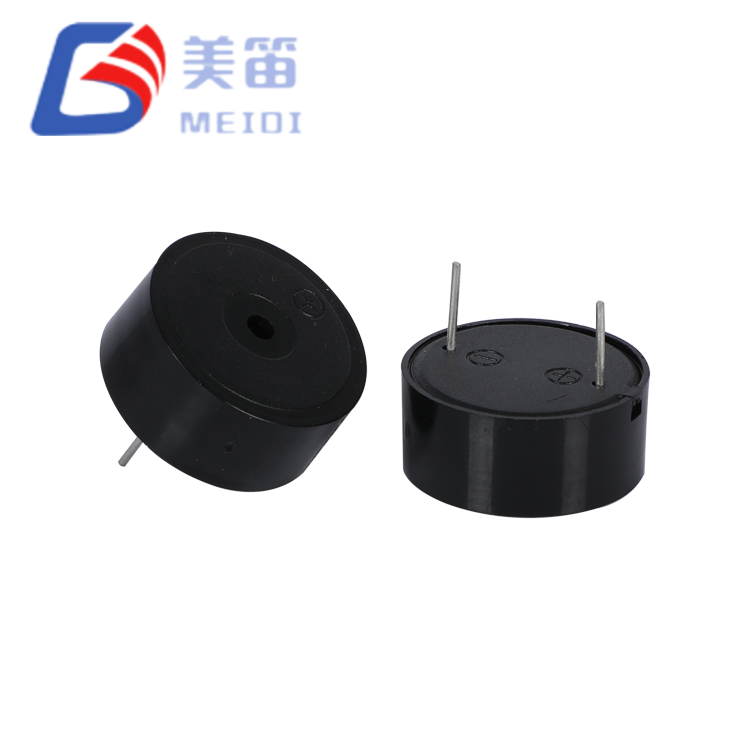

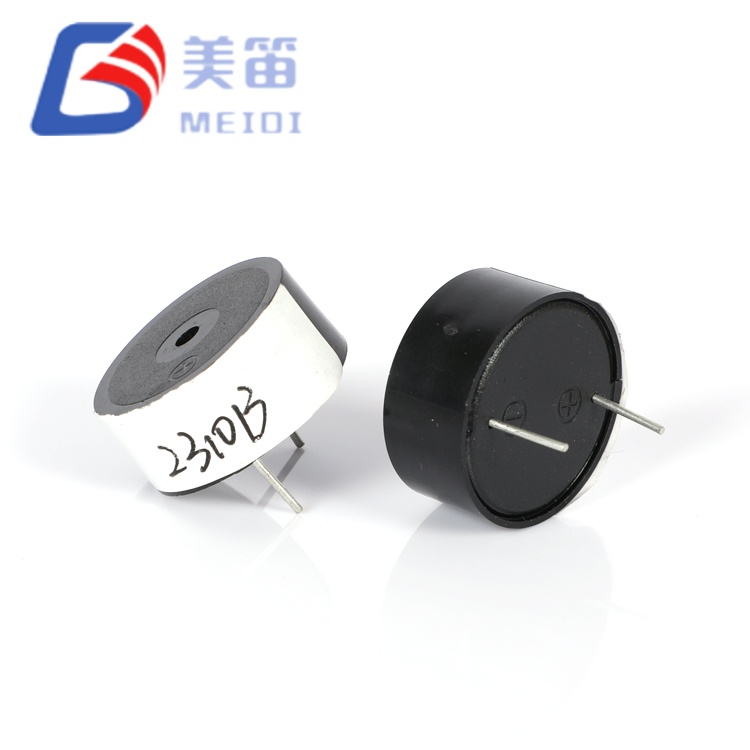

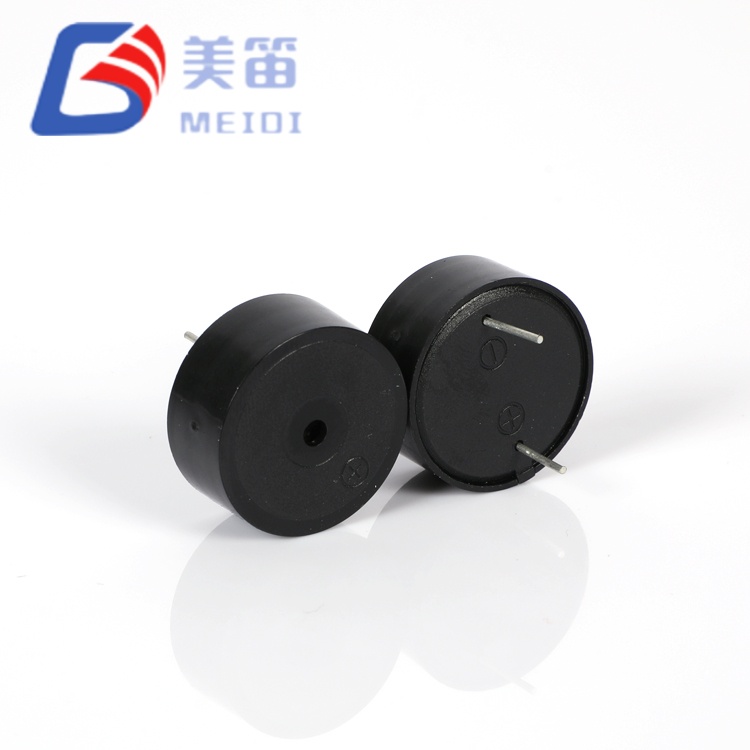

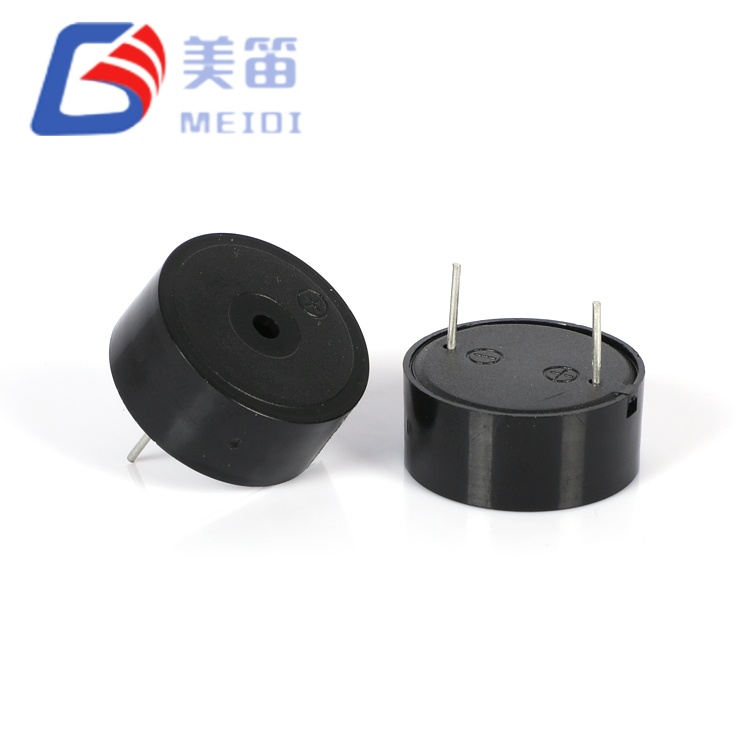

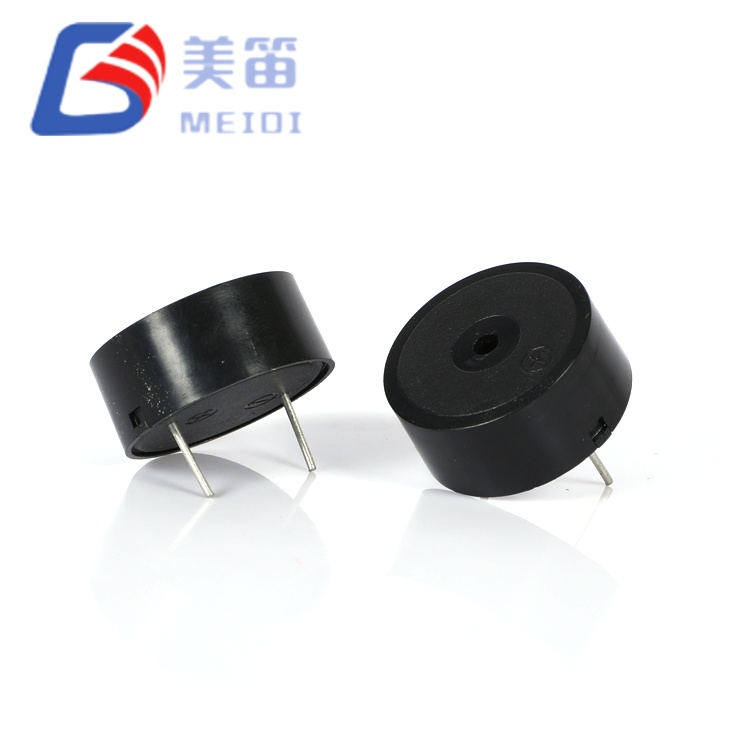

Zumbador activo piezoeléctrico activo 2310E

Módulo acústico piezoactivo de alto voltaje para integración de bus industrial:

Funcionamiento nativo de 12 VCC con rango de supervivencia de 3 a 24 V: abarca arquitecturas automotrices, industriales y de respaldo de batería sin conversión de voltaje

Circuito oscilador incorporado: tono fijo de 3500 Hz en aplicación de CC; No se requieren recursos MCU PWM ni componentes de unidad externa

Eficiencia acústica excepcional: el lote de muestra mide 91–94 dB, 6–9 dB por encima del umbral de especificación ≥85 dB

Consumo de corriente ultrabajo de 4 mA a 12 V: 96 % menos carga de energía que las alternativas activas electromagnéticas de salida comparable

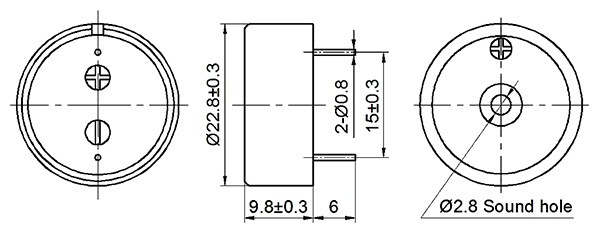

Diafragma piezoeléctrico de 23 mm de diámetro con cable y orejas de montaje: instalación flexible para aplicaciones de montaje en panel y chasis

Carcasa de ABS negra con soldadura por ola de 260 ℃ y tolerancia de retrabajo manual de 350 ℃

Aplicaciones típicas

Módulos de alarma PLC y HMI industriales: indicación de fallas, finalización de ciclo y retroalimentación audible de parada de emergencia en buses de control de 12 V/24 V; La EMI cero preserva la precisión del sensor analógico

Sistemas de accesorios automotrices de 12 V: advertencias de cinturones de seguridad, alertas de puertas entreabiertas y timbres de encendido con llave; La supervivencia del arranque en frío de 3 V garantiza una activación confiable durante el arranque del motor

Unidades de suministro de energía ininterrumpida (UPS): activación del modo de batería, advertencias de sobrecarga y alertas de mantenimiento; El consumo de 4 mA preserva la capacidad de la batería de respaldo

Controladores e inversores de carga solar: tonos de falla del conjunto, alertas de desconexión de batería y notificaciones de desconexión de carga en instalaciones fuera de la red de 12 V/24 V

Maquinaria agrícola y de construcción: alarmas de presencia del operador e indicadores de fallas hidráulicas; El límite operativo de 75 ℃ se adapta a la proximidad del compartimiento del motor

Equipos médicos y de laboratorio: finalización del ciclo de esterilización, tiempo de espera de calibración y alertas de condiciones de error; La construcción piezoeléctrica elimina la interferencia magnética con instrumentación sensible.

Preguntas frecuentes

1. ¿El zumbador activo piezoeléctrico activo 2310E requiere un oscilador externo o una señal de control del microcontrolador?

No. El HND-2310E es un zumbador activo totalmente autónomo. Un circuito oscilador interno genera la señal de excitación de 3500 Hz tras la aplicación de voltaje de CC dentro del rango de 3 a 24 V. No se requiere salida PWM, generador de onda cuadrada ni componentes de temporización. Simplemente conecte el cable positivo a su fuente de voltaje y el cable negativo a tierra (o al transistor de conmutación) para producir una salida audible.

2. ¿Cómo afecta el rango operativo de 3 a 24 V a la presión sonora y a la corriente en diferentes voltajes?

La presión sonora aumenta aproximadamente de forma lineal con el voltaje de 3 V a 12 V, alcanzando la clasificación ≥85 dB a 12 V. Por debajo de 6 V, la salida puede ser marginal para entornos ruidosos; por encima de 12 V, el SPL continúa aumentando modestamente pero el consumo de corriente permanece por debajo de 4 mA debido a la carga capacitiva piezoeléctrica. A 24 V, la corriente del oscilador interno limita para proteger el CI del variador; El SPL está aproximadamente entre 3 y 4 dB por encima del valor nominal de 12 V. Para un rendimiento constante, MEIDI recomienda un rango operativo de 9 a 15 V.

3. ¿Puedo utilizar el HND-2310E en un sistema industrial de 24 V sin componentes adicionales?

Sí, directamente. El máximo de 24 V es una clasificación de funcionamiento continuo, no simplemente un límite de supervivencia. A 24 VCC, el consumo de corriente sigue siendo ≤4 mA y el oscilador interno mantiene una salida de 3500 Hz. No se requiere resistencia en serie, abrazadera zener ni regulador. Esto distingue al HND-2310E de los zumbadores activos electromagnéticos que normalmente requieren una caída de voltaje por encima de su máximo de 12 V o 16 V.

4. ¿Cuál es la vida útil acústica práctica en funcionamiento continuo de 12 V a 75 ℃?

Mínimo esperado de 5. 000 horas a 12 V y +75 ℃ ambiente. El principal mecanismo de desgaste es la despolarización cerámica piezoeléctrica bajo tensión térmica y polarización continua sostenida. Para servicio intermitente (por ejemplo, alerta de 2 segundos cada 60 segundos), la vida útil se extiende proporcionalmente más allá de 50.000 horas. Para aplicaciones de alarma continua en entornos de alta temperatura, MEIDI recomienda implementar un ciclo de trabajo del 50% (1 segundo encendido, 1 segundo apagado) para preservar la polarización cerámica y extender la vida útil más allá de 15.000 horas.

5. ¿Qué opciones de montaje ofrece la configuración de cable con orejas de montaje?

El HND-2310E cuenta con cables flexibles (normalmente de 80 a 100 mm) con orejas de montaje integradas en la carcasa de ABS. Esta configuración admite:
Montaje en panel: fije mediante tornillos M2.5 o M3 a través de las orejas de montaje para indicadores de alarma del panel frontal
Montaje en chasis: se fija a marcos o soportes metálicos en aplicaciones automotrices y de maquinaria.
Instalación adyacente a la PCB: encamine los cables a través de las aberturas del chasis hasta los bloques de terminales de la PCB o los cabezales de los conectores, eliminando la tensión directa de la soldadura de la PCB.
Colgando libremente: cables con terminales de conector para reemplazo modular en equipos reparables
Las orejas de montaje proporcionan alivio de tensión mecánica independientemente de las conexiones eléctricas, lo que reduce la fatiga inducida por la vibración en comparación con los soportes de pasador con orificio pasante.
