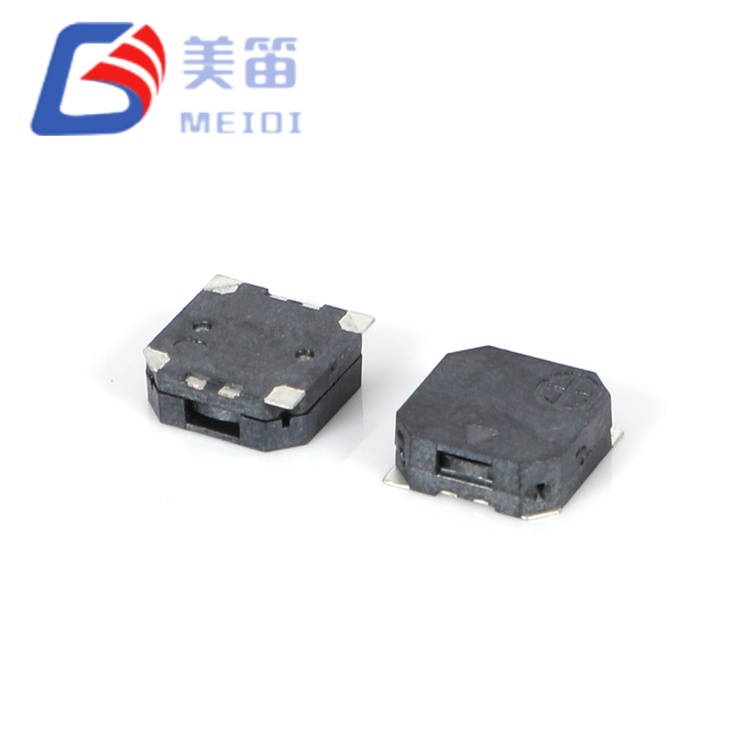

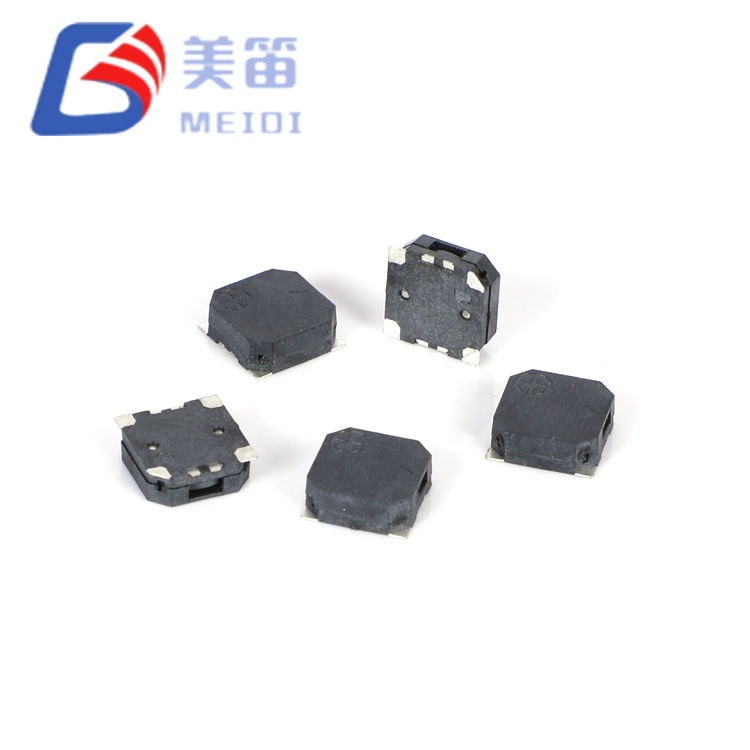

El zumbador pasivo magnético SMD MLT-7525-16R de 7,5*7,5*2,5 mm representa un paso adelante en la cartera de zumbadores MLT SMD, abordando aplicaciones donde la serie compacta de 5 mm resulta acústica o eléctricamente insuficiente. Con un tamaño de 7,5 × 7,5 mm y una altura de 2,5 mm, este zumbador pasivo electromagnético SMD de 16 Ω y 3,6 V ocupa 2,25 veces el área de PCB de sus homólogos de 5 mm y, al mismo tiempo, ofrece una presión sonora considerablemente mayor y una compatibilidad de voltaje más amplia.
La diferencia más significativa con respecto a la serie de 5 mm reside en su afinación eléctrica y acústica. El voltaje nominal aumenta a 3,6 V con un intervalo de funcionamiento de 2,5 a 4,5 V, acomodando directamente baterías de iones de litio de una sola celda (3,0 a 4,2 V nominales) y sistemas lógicos de 5 V sin regulación de voltaje. La frecuencia de resonancia cae a 2700 ± 300 Hz, un rango en el que el oído humano sigue siendo sensible mientras que el ruido mecánico y eléctrico ambiental suele disminuir, lo que mejora la relación señal-ruido en entornos industriales.
La resistencia de la bobina de 16 ± 3 Ω representa una elección de diseño deliberada para funcionamiento con voltaje más alto. A 3,6 V, el consumo de corriente permanece ≤ 100 mA, mientras que el aumento de las vueltas de la bobina y el área de diafragma más grande generan una salida ≥ 85 dB. Este nivel de impedancia se adapta a aplicaciones donde los circuitos del controlador operan desde rieles de 5 V o donde se prioriza el consumo de corriente reducido sobre el número mínimo de componentes.
Fabricado por MEIDI, el MLT-7525-16R incorpora un rango de temperatura más amplio que la serie de 5 mm: funciona de -30 °C a +70 °C y almacena de -40 °C a +85 °C. Esta gama ampliada admite la implementación en equipos para exteriores, gabinetes sin calefacción y aplicaciones en interiores de automóviles donde las excursiones térmicas exceden los límites estándar de grado de consumo. Contáctenos para solicitar una cotización o enviar una solicitud de cotización para precios por volumen.
Tamaño ampliado de 7,5 × 7,5 mm con perfil de 2,5 mm para una salida acústica superior en forma SMD compacta
Tensión nominal superior de 3,6 V con rango operativo de 2,5 a 4,5 V: compatible con sistemas lógicos de iones de litio de 3,7 V y 5 V
Frecuencia resonante inferior de 2700 ± 300 Hz: penetra el ruido ambiental de manera más efectiva que las alternativas de 4 kHz
Presión sonora elevada ≥ 85 dB a 10 cm para aplicaciones industriales y de seguridad exigentes
Resistencia de bobina de 16 ± 3 Ω optimizada para circuitos de accionamiento de mayor voltaje con demanda de corriente reducida
Rango de temperatura ampliado: -30 °C a +70 °C en funcionamiento, -40 °C a +85 °C en almacenamiento
Área de diafragma acústico ampliada: la carcasa cuadrada de 7,5 mm admite una membrana vibratoria más grande que las variantes de 5 mm, lo que aumenta la eficiencia de generación de presión sonora en frecuencias más bajas.
Resonancia de baja frecuencia de 2,7 kHz: apunta a la banda de 2 a 3 kHz donde la sensibilidad auditiva humana se cruza con un ruido ambiental reducido, lo que mejora la perceptibilidad en entornos industriales y exteriores.
Tensión nominal de 3,6 V con rango de 2,5 a 4,5 V: compatibilidad nativa con celdas de iones de litio, lógica de 5 V y sistemas automotrices de 12 V a través de un controlador resistivo o de transistor simple
Impedancia de 16 ± 3 Ω para mayor eficiencia de voltaje: consumo de corriente reducido a voltajes elevados en comparación con alternativas de 12 Ω, lo que facilita la gestión térmica en los circuitos del controlador.
Rango operativo ampliado de -30 °C a +70 °C: supera los límites inferiores estándar de -20 °C y admite escenarios de implementación con arranque en frío y bajo cero
Carcasa LCP negra con perfil bajo de 2,5 mm: mantiene la disciplina de espacio vertical mientras maximiza el volumen de la cavidad acústica interna
| Parámetro | Valor |
| Tipo de producto | Zumbador pasivo SMD electromagnético |
| Tensión nominal | 3,6 V (operativo) |
| Voltaje de funcionamiento | 2,5 – 4,5 V (abierto) |
| Salida de sonido a 10 cm | ≥ 85dB |
| Corriente de funcionamiento | ≤ 100 mA |
| Frecuencia resonante | 2700 ± 300 Hz |
| Resistencia de la bobina | 16 ± 3 Ω |
| Temperatura de funcionamiento | -30°C ~ +70°C |
| Temperatura de almacenamiento | -40°C ~ +85°C |

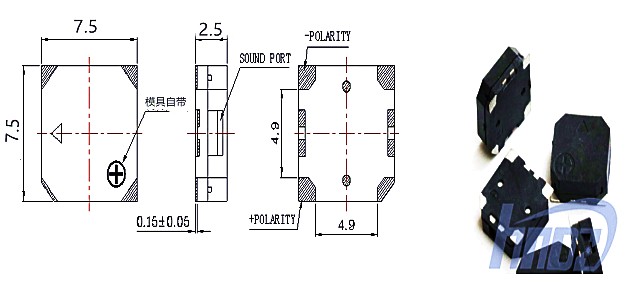

| Dimensiones (largo × ancho × alto) | 7,5 × 7,5 × 2,5 mm |
| Peso | 0,5 gramos |
| Material de la carcasa | LCP negro |
| Método de soldadura (recomendado) | Reflujo: 255 ± 5 °C, 3 s; Precalentar 180 °C, 40–70 s |
El zumbador pasivo magnético SMD de 7,5*7,5*2,5 mm ocupa una posición distinta en el panorama de los zumbadores SMD: cierra la brecha entre los dispositivos compactos de 5 mm y los voluminosos zumbadores magnéticos de orificio pasante. Para los ingenieros que se ven limitados al montaje en superficie pero que requieren una salida acústica superior a la que pueden ofrecer los paquetes de 5 mm, este zumbador pasivo electromagnético SMD de 16 Ω y 3,6 V proporciona una solución intermedia viable.
La selección de la frecuencia merece una atención especial. A 2700 Hz, el MLT-7525-16R opera por debajo del grupo de 4 kHz donde se concentran la mayoría de los zumbadores compactos. Esto es importante en dos contextos: primero, las frecuencias más bajas se propagan con menos atenuación atmosférica en distancias cortas; En segundo lugar, los entornos industriales suelen exhibir una densidad espectral de ruido más baja en la banda de 2 a 3 kHz en comparación con la región de 4 kHz, donde los ventiladores de refrigeración, las fuentes de alimentación conmutadas y la electrónica digital generan interferencias sustanciales.
La impedancia de 16 Ω introduce un paradigma de circuito de excitación diferente al de la serie de 12 Ω. Si bien el accionamiento GPIO directo desde microcontroladores de 3,3 V es menos práctico (la corriente excedería los límites típicos de pin de 25 mA), la impedancia más alta se empareja naturalmente con lógica de 5 V, circuitos integrados de controlador dedicados o etapas de transistores simples que funcionan con iones de litio o suministros regulados. El sistema resultante a menudo logra una mejor compatibilidad electromagnética debido a transitorios de corriente más bajos.
La masa de 0,5 g (cinco veces los 0,1 g de las variantes de 5 mm) contribuye a la robustez mecánica. La mayor inercia resiste los efectos microfónicos inducidos por las vibraciones y proporciona una salida acústica más estable en condiciones de choque mecánico. Solicite una muestra para evaluar la penetración de baja frecuencia en su entorno objetivo.
Sistemas de alarma de maquinaria industrial: alertas de parada de emergencia, fallas y sobrecargas en máquinas CNC, prensas y equipos de manipulación de materiales donde el ruido ambiental supera los 70 dB.
Infraestructura de telecomunicaciones al aire libre: advertencias de intrusión en gabinetes, fallas de energía y excursiones térmicas en estaciones base, repetidores y nodos de red.
Sistemas interiores de vehículos comerciales: alarma de marcha atrás, recordatorio de cinturón de seguridad y alertas de puertas de carga en camionetas, camiones y equipos de construcción.
Maquinaria agrícola y de construcción: estado operativo y advertencias de límites de seguridad en tractores, excavadoras y cosechadoras expuestas a vibraciones y polvo.
Fuentes de alimentación ininterrumpida (UPS): modo de batería, sobrecarga y alertas de mantenimiento en centros de datos y sistemas de energía de respaldo de grado médico
Equipos logísticos de cadena de frío: alarmas de ruptura de temperatura y de apertura de puertas en contenedores de transporte refrigerados y cámaras frigoríficas
MEIDI aplica protocolos de confiabilidad consistentes en toda la producción de la serie MLT, con el MLT-7525-16R sujeto a la misma verificación integral de estrés:
•Validación de resistencia climática: almacenamiento a alta temperatura durante 48 horas a +80 ± 2 °C, almacenamiento a baja temperatura durante 48 horas a -30 ± 2 °C y choque térmico de 5 ciclos (-30 °C ↔ +80 °C, permanencia de 30 minutos)
•Prueba de tensión mecánica: vibración sinusoidal (10–55 Hz, amplitud de 1,0 mm, ejes XYZ, 0,5 horas acumuladas) y caída libre de 75 cm sobre madera dura de 10 mm (3 impactos)
•Verificación de la resistencia a la humedad: acondicionamiento de 48 horas a 50 ± 5 °C / 90–95 % de humedad relativa, seguido de recuperación ambiental de 2 horas y caracterización eléctrica completa
•Confirmación de la integridad de la soldadura: resistencia al calor de la soldadura a 250 ± 5 °C durante 10 ± 0,5 segundos (espacio libre entre el cuerpo y la soldadura de 2,0 mm), además de cumplimiento total del perfil de reflujo

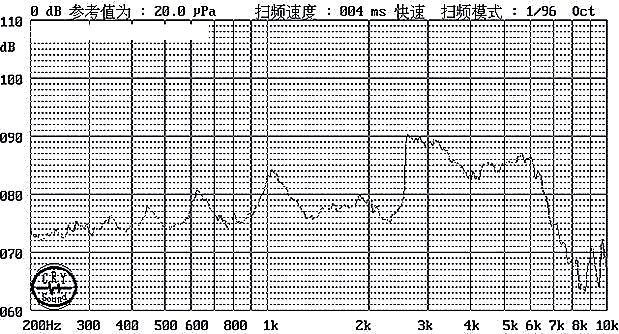

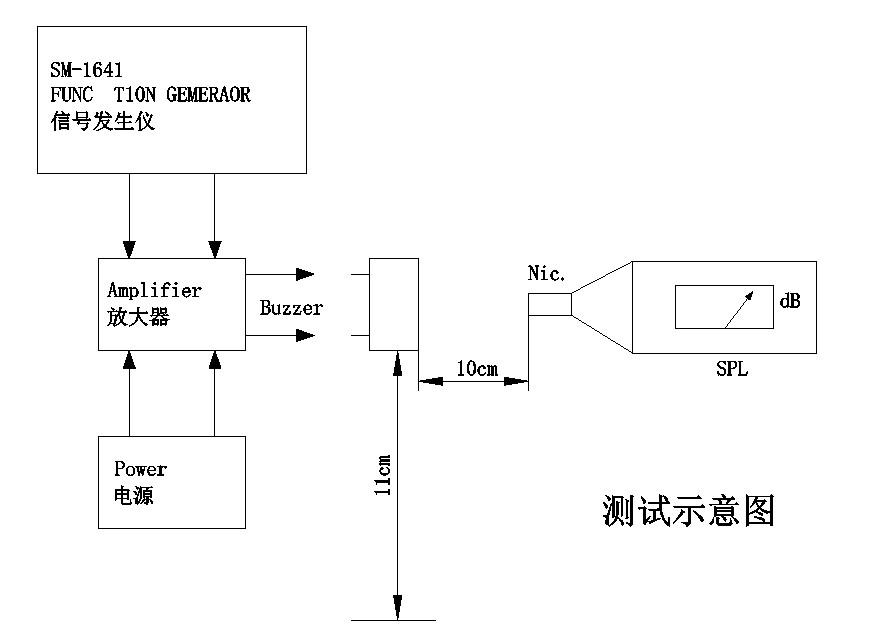

Los datos de prueba del lote de muestra (10 unidades, unidad estándar de 3,6 V, 10 cm) confirman: presión sonora 87,3-89,5 dB, corriente 71,0-72,7 mA, frecuencia 2705-2735 Hz, impedancia 16,0-16,7 Ω, todo dentro de las tolerancias de especificación.
1. ¿Por qué el MLT-7525-16R utiliza 16 Ω en lugar de los 12 Ω comunes en los zumbadores SMD más pequeños?
La bobina de 16 Ω está optimizada para el voltaje nominal de 3,6 V y el rango operativo de 2,5 a 4,5 V. Con estos voltajes, una bobina de 12 Ω consumiría una corriente excesiva (hasta 300 mA a 3,6 V), excediendo las capacidades del controlador estándar y generando calor no deseado. La impedancia de 16 Ω mantiene una corriente ≤ 100 mA al tiempo que permite suficientes vueltas de bobina para accionar el diafragma más grande a 2,7 kHz. Esto representa una optimización a nivel de sistema en lugar de una simple elección de resistencia.
2. ¿Se puede controlar el MLT-7525-16R directamente desde un microcontrolador GPIO de 3,3 V?

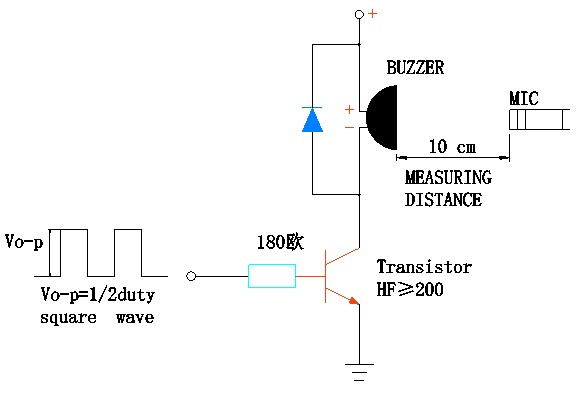

No recomendado. A 3,3 V, una bobina de 16 Ω consumiría aproximadamente 206 mA, mucho más allá del límite típico de 20 a 25 mA de los pines de MCU estándar y con riesgo de daño permanente. Se requiere un transistor NPN simple o una etapa de controlador MOSFET. Para sistemas de 5 V, una resistencia base de 180 Ω con un transistor de uso general (HF ≥ 200) proporciona una conducción adecuada, similar al circuito de prueba estándar utilizado para la caracterización.
3. ¿Cómo se compara la frecuencia de 2,7 kHz con los zumbadores de 4 kHz en aplicaciones prácticas?
La frecuencia resonante de 2,7 kHz ofrece una penetración superior en entornos ruidosos y una transmisión direccional reducida en comparación con 4 kHz. La sensibilidad auditiva humana es comparable entre estas frecuencias (ambas se encuentran dentro de la banda más sensible de 2 a 5 kHz). La principal desventaja es el tamaño físico: lograr una resonancia de 2,7 kHz en un paquete compacto requiere un diafragma más grande, que se adapta a la carcasa de 7,5 mm. Para aplicaciones donde los zumbadores de 4 kHz son inaudibles debido al ruido ambiental, el MLT-7525-16R proporciona una ruta de actualización directa.
4. ¿Cuál es la importancia de la clasificación de temperatura de almacenamiento de -40 °C?
El rango de almacenamiento ampliado hasta -40 °C respalda la logística de la cadena de frío, los equipos de gran altitud y la maquinaria almacenada en invierno donde los límites estándar de -30 °C pueden excederse durante el transporte o los períodos de inactividad. El límite de funcionamiento sigue siendo -30 °C, lo que significa que el dispositivo no debe funcionar activamente por debajo de esta temperatura, pero puede sobrevivir a temperaturas de almacenamiento de hasta -40 °C sin degradarse. Esta distinción es fundamental para aplicaciones aeroespaciales, árticas y criogénicas adyacentes.
5. ¿Es el MLT-7525-16R adecuado como reemplazo directo de los zumbadores magnéticos de orificio pasante en diseños existentes?
Sí, con revisión del diseño de PCB. El tamaño de SMD de 7,5 mm ocupa un área de placa comparable a muchos zumbadores con orificios pasantes de 9 mm y 12 mm, al tiempo que elimina la necesidad de perforar orificios e insertarlos manualmente. La garantía de presión sonora de ≥ 85 dB proporciona un margen de diseño para aplicaciones de alerta industrial. La principal consideración de diseño es el circuito de accionamiento: los zumbadores de orificio pasante a menudo funcionan a 12 V con osciladores internos, mientras que el MLT-7525-16R requiere excitación externa de 2,7 kHz a 3,6 V. Un oscilador simple o una salida MCU PWM reemplaza la unidad autooscilante proporcionada anteriormente por el zumbador activo.
Comuníquese con MEIDI para obtener cotizaciones competitivas, muestras de ingeniería y personalización OEM/ODM. Nuestro equipo de aplicaciones puede ayudar con el diseño de circuitos de controlador para sistemas de iones de litio y 5 V, el modelado de recintos acústicos y la optimización del perfil de reflujo para su línea de producción.
