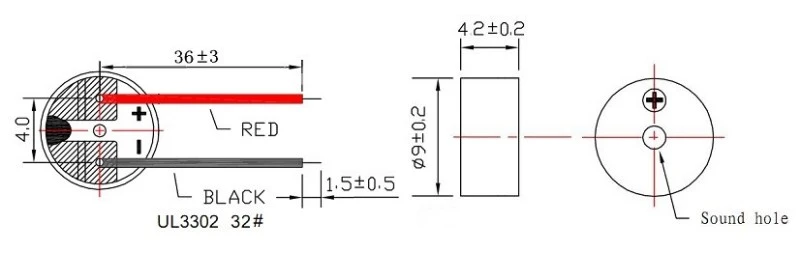

Huella de montaje en superficie de 9 mm × 4,2 mm para conjuntos de PCB
Frecuencia resonante de 2730 Hz para generación de tonos con unidad externa
Impedancia de bobina baja de 16 Ω para interfaz GPIO de microcontrolador de 3,3 V
Mín. Presión sonora de 85 dB a 10 cm cuando se conduce a 3 Vo-p, 2730 Hz, ciclo de trabajo del 50 %
Carcasa LCP negra con estabilidad térmica para perfiles de reflujo sin plomo
Rango operativo de 2-4Vo-p para niveles de suministro lógico de 3,3V

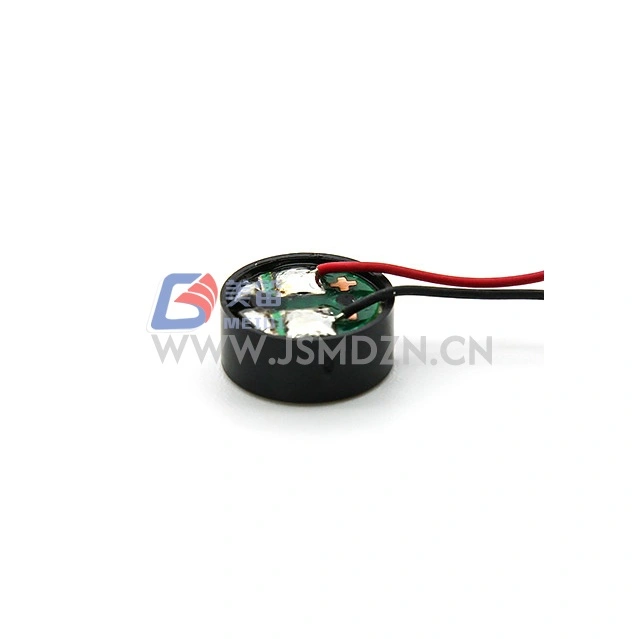

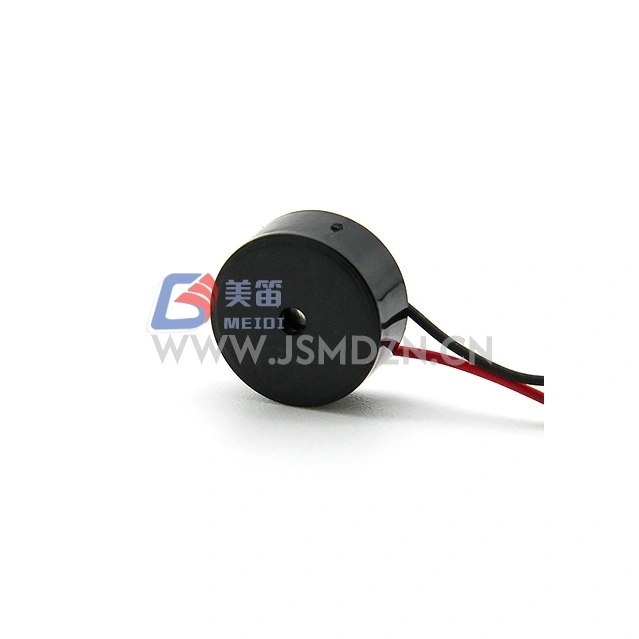

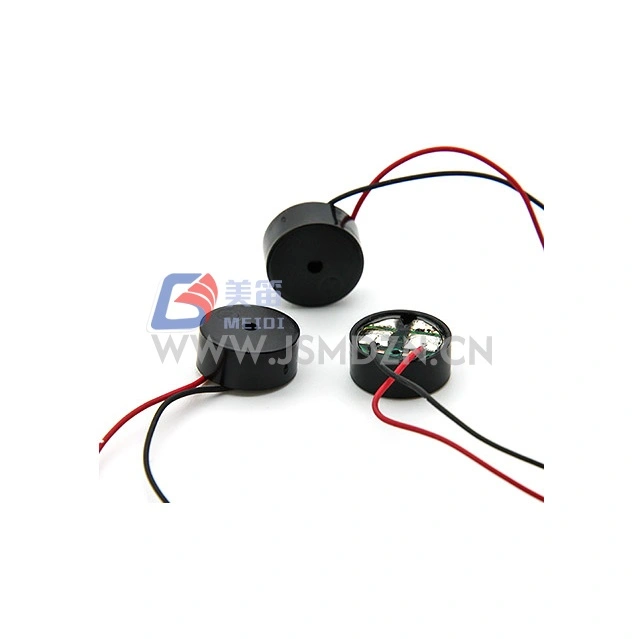

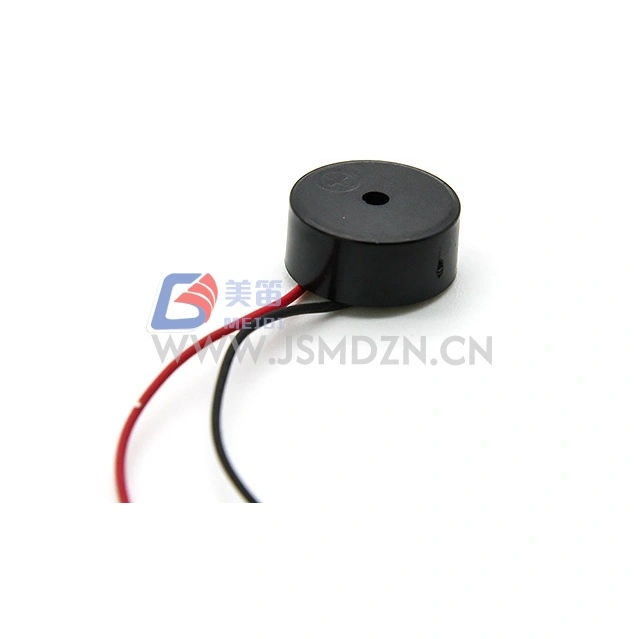

El zumbador pasivo electromagnético SMD de 9x4,2 mm MEIDI HN-9042W es un zumbador pasivo electromagnético de montaje en superficie en un encapsulado de 9 mm × 4,2 mm, para sistemas digitales de 3,3 V. La frecuencia resonante de 2730 Hz ofrece un tono adecuado para comentarios del usuario, indicación de alarma y alerta del estado del sistema en dispositivos electrónicos compactos.
Con un voltaje nominal de 3Vo-p y un rango operativo de 2-4Vo-p, el HN-9042W se alinea con rieles lógicos estándar de 3,3V. La resistencia de la bobina de 16 Ω permite la evaluación de la unidad desde puertos de microcontrolador compatibles. La carcasa LCP negra ofrece retención dimensional a temperaturas de reflujo elevadas.
Comuníquese con MEIDI para obtener ayuda con referencias cruzadas al migrar desde productos de zumbador SMD de 3 V alternativos.
Diseño optimizado para 3,3 V --- Clasificación de 3 Vo-p con rango de 2-4 Vo-p para integración con suministros lógicos de bajo voltaje
Impedancia de bobina de 16 Ω --- baja resistencia para evaluación con accionamiento GPIO directo; verificar la clasificación actual del puerto para operación continua
Frecuencia resonante de 2730 Hz --- la excitación de onda cuadrada externa a la frecuencia nominal produce una salida acústica; El voltaje CC no generará sonido.
Alto SPL en paquete compacto --- Mín. 85 dB a 10 cm en condiciones de conducción de 3 Vo-p, 2730 Hz, 50 % del ciclo de trabajo
Material de la carcasa LCP: la carcasa de polímero de cristal líquido negro mantiene la estabilidad dimensional en condiciones de reflujo de montaje en superficie.
Construcción liviana: aproximadamente 1,0 g por unidad
| Parámetro | Valor | Condiciones de prueba |
| Tipo de producto | Zumbador pasivo electromagnético | --- |
| Tensión nominal | 3Vo-p | Referencia de frecuencia resonante |
| Voltaje de funcionamiento | 2-4Vo-p | Pico de señal de conducción |
| Corriente nominal | Máx. 80mA | A 2730 Hz, 50 % de servicio, onda cuadrada de 3 Vo-p |

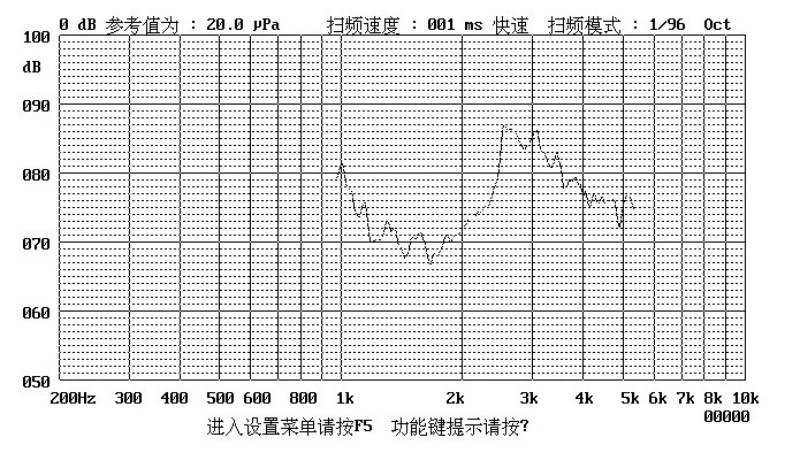

| Nivel de presión sonora | Mín. 85dB | A 2730 Hz, 50 % de servicio, 3 Vo-p, 10 cm |
| Resistencia de la bobina | 16 ± 3Ω | --- |
| Frecuencia resonante | 2730Hz | A tensión nominal |
| Temperatura de funcionamiento | -20℃ ~ +70℃ | --- |
| Temperatura de almacenamiento | -30℃ ~ +80℃ | --- |
| Peso neto | Aprox. 1,0g | --- |
| Material de la carcasa | LCP negro | --- |
| Protección ambiental | RoHS | --- |

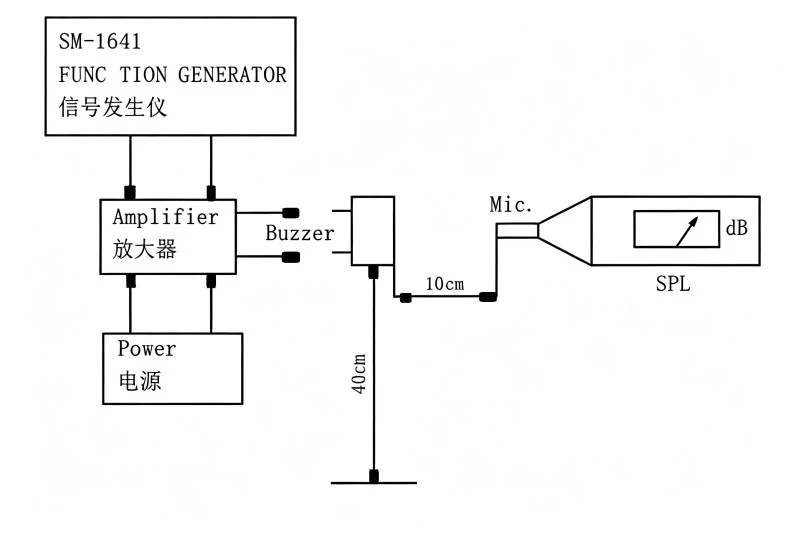

Condiciones de prueba estándar: temperatura 25 ± 3 ℃, humedad 60 ± 10 % H.R., presión 860-1060 hPa
Nodos de sensores IoT alimentados por baterías y módulos inalámbricos que requieren alertas audibles compatibles con 3,3 V
Placas de desarrollo integradas y kits de evaluación para generación de tonos y comentarios sobre la interacción del usuario.
Módulos de control industrial de bajo voltaje con tarjetas de expansión de E/S de 3,3 V para anuncio de estado y fallas
Dispositivos inteligentes de medición y monitoreo de energía para tonos de alerta de umbral y manipulación
Controles remotos de electrónica de consumo y periféricos portátiles para sonidos de confirmación de pulsación de botones.
Placas controladoras de impresoras 3D e interfaces de máquinas CNC para alertas de condiciones de error y operación completa
| Requisito de diseño | Ventaja de HN-9042W |
| Integración del sistema de 3,3 V. | Clasificación 3Vo-p para rieles lógicos estándar |
| Evaluación directa de la unidad GPIO | La bobina de 16 Ω permite la creación inicial de prototipos sin componentes de controlador externos en puertos compatibles |
| Compatibilidad con reflujo de alta temperatura | La carcasa LCP resiste la deformación bajo temperaturas máximas de soldadura sin plomo |
| Salida acústica compacta | Mín. 85 dB SPL desde paquete de 9 mm × 4,2 mm |
| Flexibilidad de bajo voltaje | El rango 2-4Vo-p se adapta a curvas de descarga de baterías de iones de litio y suministros regulados de 3,3V |
MEIDI fabrica el HN-9042W con procesos de control de calidad que incluyen verificación del material entrante, inspección dimensional durante el proceso y pruebas eléctricas finales en condiciones estándar de 25 ± 3 ℃, 60 ± 10 % H.R. y 860-1060 hPa. Las propiedades del material de la carcasa LCP se verifican para determinar la estabilidad dimensional antes del ensamblaje.
Después de cualquiera de las siguientes pruebas, el producto deberá cumplir con los criterios de aceptación: sin defectos o degradación en apariencia y propiedades eléctricas (excepto SPL); El SPL no disminuirá en más de 10 dB con respecto al SPL mínimo especificado en la hoja de datos.
| Artículo de prueba | Condiciones de prueba |
| Prueba de vida | 25±10℃, voltaje nominal, onda cuadrada de frecuencia resonante de 1/2 servicio, 96 horas |
| Prueba de alta temperatura | Almacenamiento a +80 ℃ durante 96 horas, recuperar a temperatura ambiente durante 3 horas antes de la prueba |
| Prueba de baja temperatura | -40 ℃ almacenamiento durante 96 horas, recuperar a temperatura ambiente durante 3 horas antes de la prueba |
| Prueba de humedad | +40±3℃, 90%–95% RH, 48 horas, recuperarse a temperatura ambiente durante 6 horas antes de la prueba |
| Prueba de choque térmico | 70 ℃ 2 horas → -20 ℃ 2 horas (1 ciclo), intervalo de 1 hora entre ciclos, total 10 ciclos |
| Prueba de caída | Embalaje estándar, las 6 caras y los 3 bordes, caída desde 1,2 m de altura sobre una tabla de madera gruesa |
| Prueba de vibración | 1000 ciclos/min, amplitud 1,5 mm, 1 hora por eje, 3 ejes en total |
Precaución: Evite que entren materiales extraños en el producto, incluidos materiales magnéticos, materiales solubles en agua y gases corrosivos, ya que afectarán el rendimiento eléctrico del producto.
1. ¿Cuál es la diferencia práctica entre los materiales de carcasa LCP y Noryl para los zumbadores SMD?
LCP exhibe una mayor temperatura de deflexión del calor y una menor absorción de humedad que Noryl, lo que proporciona una estabilidad dimensional mejorada durante la soldadura por reflujo sin plomo y en entornos operativos húmedos. Para aplicaciones donde las temperaturas máximas de reflujo exceden los perfiles estándar o donde la sensibilidad a la humedad es una preocupación, la carcasa LCP ofrece ventajas.
2. ¿Puede el HN-9042W funcionar con una fuente de alimentación de 5 V con una resistencia en serie?
El voltaje nominal es 3Vo-p con un rango operativo de 2-4Vo-p. La operación a 5Vo-p excede el voltaje de operación máximo y puede resultar en una corriente excesiva de la bobina, sobrecalentamiento o daño permanente. Si solo hay disponible un suministro de 5 V, use un divisor de voltaje o una resistencia en serie para limitar el voltaje de la bobina dentro del máximo de 4 Vo-p, teniendo en cuenta la resistencia de la bobina de 16 Ω y el voltaje de saturación del controlador.
3. ¿Cómo verifico si mi microcontrolador GPIO puede controlar este zumbador directamente?

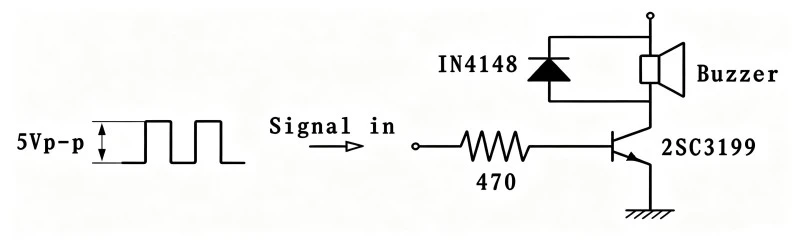

Consulte la hoja de datos de su microcontrolador para conocer la corriente máxima absoluta por pin GPIO y los límites de corriente total del puerto. El HN-9042W consume hasta 80 mA a 3Vo-p. Muchos microcontroladores de 3,3 V limitan la corriente GPIO a 8-25 mA por pin. Exceder estos límites corre el riesgo de dañar el puerto o reducir su vida útil. Para diseños de producción, el enfoque recomendado es un controlador de transistor externo.
4. ¿Qué variación del ciclo de trabajo es aceptable manteniendo un SPL aceptable?
La hoja de datos especifica un ciclo de trabajo del 50 % para la medición de SPL nominal. Pequeñas desviaciones del 50 % producirán una variación menor del SPL. Una desviación significativa hacia ciclos de trabajo muy bajos o muy altos reduce la corriente promedio de la bobina y la correspondiente salida acústica. Para un rendimiento constante, mantenga un ciclo de trabajo del 50 % a 2730 Hz.
5. ¿MEIDI ofrece embalaje de cinta y carrete para montaje automatizado?
Comuníquese con MEIDI para conocer las opciones de embalaje, incluidas las especificaciones de cinta y carrete, cantidades de carrete y configuraciones de líder/remolque para sus requisitos de equipo de recogida y colocación.
Para obtener hojas de datos técnicos, perfiles de soldadura por reflujo, notas de aplicación de unidades GPIO o análisis de configuración OEM, comuníquese con el departamento de ingeniería de aplicaciones de MEIDI.
