Paquete de montaje en superficie de 9 mm × 4 mm
Frecuencia resonante de 2730 Hz para generación de tonos con excitación de onda cuadrada externa
Impedancia de bobina de 40 Ω para circuitos de controlador con búfer y nivel lógico de 5 V
Mín. Presión sonora de 83 dB a 10 cm cuando se conduce a 5 Vo-p, 2730 Hz, ciclo de trabajo del 50 %
Rango operativo 3-8Vo-p
Carcasa Noryl negra para dimensiones estables durante el reflujo y el funcionamiento

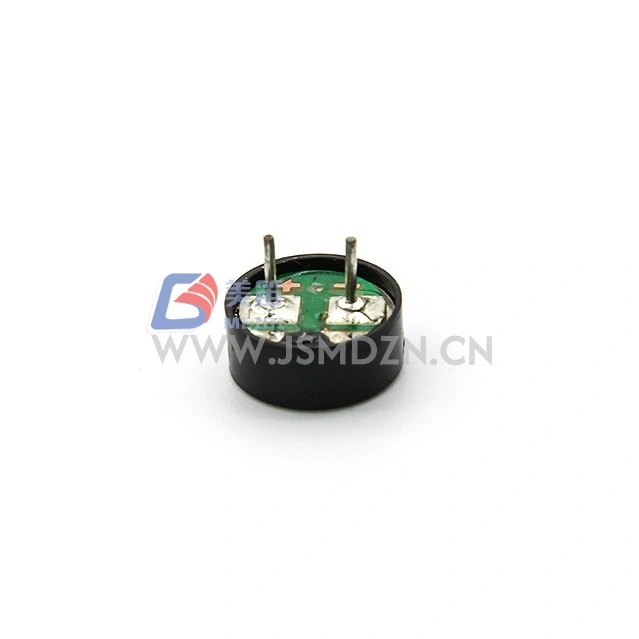

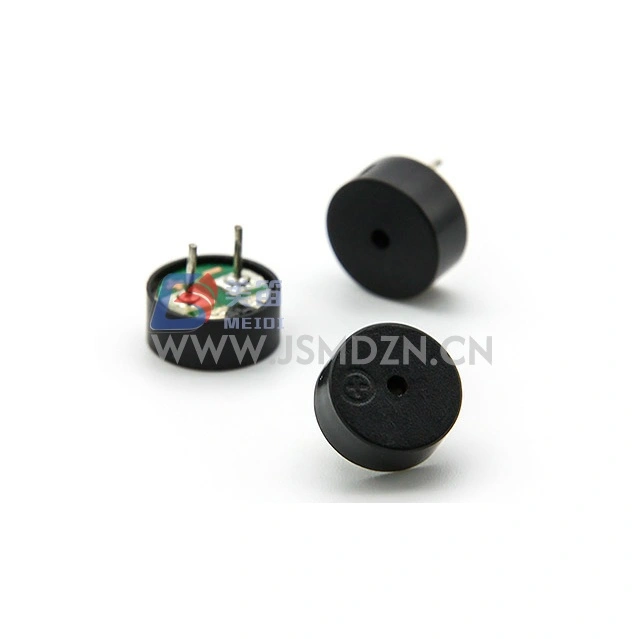

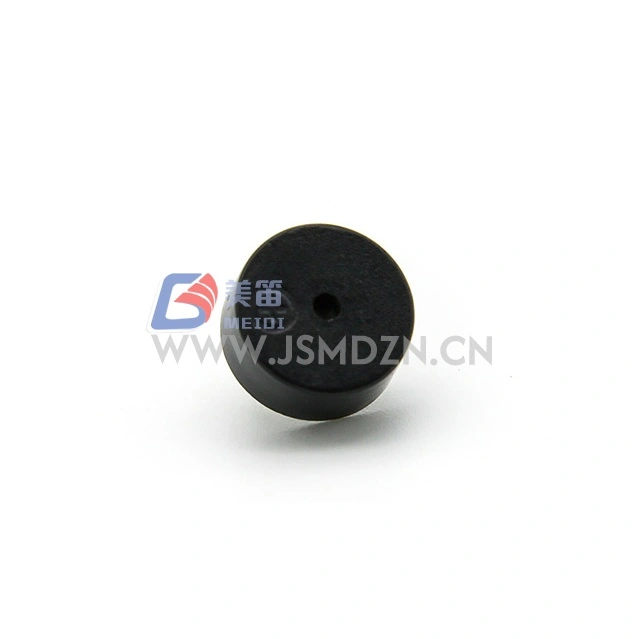

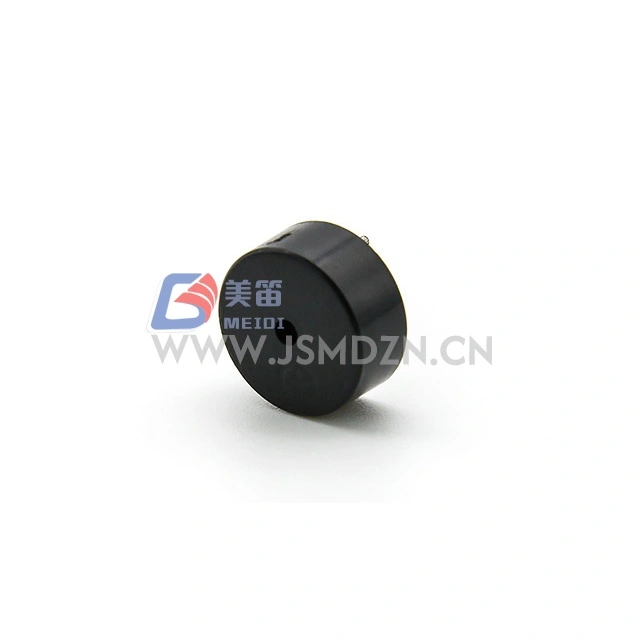

El zumbador pasivo electromagnético SMD de 9x4 mm MEIDI HN-9040 es un zumbador pasivo electromagnético de montaje en superficie que ocupa un espacio de 9 mm × 4 mm. La frecuencia resonante de 2730 Hz produce un tono adecuado para funciones de alarma, alerta e indicación de estado en gabinetes electrónicos.
Con un voltaje nominal de 5Vo-p y un rango operativo de 3-8Vo-p, el HN-9040 admite sistemas de 5V. La resistencia de la bobina de 40 Ω interactúa con controladores de transistores de colector abierto estándar y puertos GPIO del microcontrolador cuando se verifica la capacidad actual. La carcasa Noryl negra mantiene la estabilidad dimensional en todo el rango de temperaturas de funcionamiento.
Para sistemas que requieren un SPL más alto que el que proporcionan los zumbadores SMD en miniatura, el HN-9040 ofrece una mayor salida sin la penalización de altura de los tipos cilíndricos con orificio pasante. Comuníquese con MEIDI para obtener orientación sobre la selección del zumbador SMD.
Factor de forma SMD de tamaño mediano: cuerpo de 9 mm × 4 mm para conjuntos de PCB de montaje superficial
Frecuencia resonante de 2730 Hz: el accionamiento externo de onda cuadrada a frecuencia nominal produce una salida tonal; El voltaje CC por sí solo no generará sonido
Impedancia de bobina de 40 Ω --- para integración de sistema de 5 V con etapas de transistor o controlador de nivel lógico
Presión sonora definida --- Mín. 83 dB a 10 cm bajo 5 Vo-p, 2730 Hz, 50 % de ciclo de trabajo
Voltaje de operación extendido --- rango de 3-8Vo-p para variación de suministro de 5V
Construcción de carcasa Noryl: carcasa termoplástica negra clasificada para funcionamiento de -20 °C a +70 °C
| Parámetro | Valor | Condiciones de prueba |
| Tipo de producto | Zumbador pasivo electromagnético | — |
| Tensión nominal | 5Vo-p | Referencia de frecuencia resonante |
| Voltaje de funcionamiento | 3–8Vo-p | Pico de señal de conducción |
| Corriente nominal | Máx. 80mA | A 2730 Hz, 50 % de servicio, onda cuadrada de 5 Vo-p |

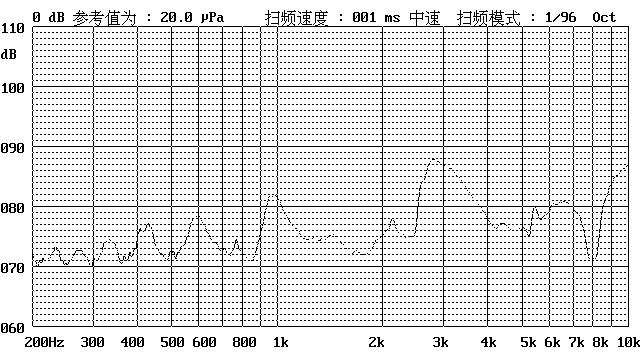

| Nivel de presión sonora | Mín. 83dB | A 2730 Hz, 50 % de servicio, 5 Vo-p, 10 cm |
| Resistencia de la bobina | 40 ± 4Ω | — |
| Frecuencia resonante | 2730Hz | A tensión nominal |
| Temperatura de funcionamiento | -20℃ ~ +70℃ | — |
| Temperatura de almacenamiento | -30℃ ~ +80℃ | — |
| Peso neto | Aprox. 0,8g | — |
| Material de la carcasa | noryl negro | — |
| Protección ambiental | RoHS | — |
Condiciones de prueba estándar: temperatura 25 ± 3 ℃, humedad 60 ± 10 % H.R., presión 860-1060 hPa
Equipo de red y chasis de servidor para alertas audibles de estado y fallas.
Paneles HMI industriales e interfaces de operador con componentes de montaje en superficie
Dispositivos de infraestructura de telecomunicaciones para tonos de indicación de alarma y mantenimiento.
Sistemas de visualización comercial y señalización digital para funciones de alerta temporizada.
Controladores de automatización de fábrica con módulos de E/S de 5 V que requieren retroalimentación audible
Unidades de distribución de energía y gestión de energía para advertencias de superación de umbrales
| Requisito de diseño | Ventaja HN-9040 |
| Salida acústica en formato SMD. | Mín. 83 dB SPL en paquete de montaje en superficie |
| Compatibilidad del sistema de 5V | Clasificación de 5Vo-p con rango de 3-8Vo-p |
| Integración de producción automatizada | Paquete SMD para soldadura pick-and-place y de reflujo |
| Tolerancia a la variación de la oferta | Tensión máxima de funcionamiento 8Vo-p |
| Estabilidad térmica | Carcasa Noryl entre -20 ℃ y +70 ℃ |
MEIDI fabrica el HN-9040 con procesos de control de calidad que incluyen inspección del material entrante, monitoreo dimensional durante el proceso y verificación eléctrica final en condiciones de prueba estándar de 25 ± 3 ℃, 60 ± 10 % H.R. y 860-1060 hPa.
Después de cualquiera de las siguientes pruebas, el producto deberá cumplir con los criterios de aceptación: sin defectos o degradación en apariencia y propiedades eléctricas (excepto SPL); El SPL no disminuirá en más de 10 dB con respecto al SPL mínimo especificado en la hoja de datos.
| Artículo de prueba | Condiciones de prueba |
| Prueba de vida | 25±10℃, voltaje nominal, onda cuadrada de frecuencia resonante de 1/2 servicio, 96 horas |
| Prueba de alta temperatura | Almacenamiento a +80 ℃ durante 96 horas, recuperar a temperatura ambiente durante 3 horas antes de la prueba |
| Prueba de baja temperatura | -40 ℃ almacenamiento durante 96 horas, recuperar a temperatura ambiente durante 3 horas antes de la prueba |
| Prueba de humedad | +40±3℃, 90%–95% RH, 48 horas, recuperarse a temperatura ambiente durante 6 horas antes de la prueba |
| Prueba de choque térmico | 70 ℃ 2 horas → -20 ℃ 2 horas (1 ciclo), intervalo de 1 hora entre ciclos, total 10 ciclos |
| Prueba de caída | Embalaje estándar, las 6 caras y los 3 bordes, caída desde 1,2 m de altura sobre una tabla de madera gruesa |
| Prueba de vibración | 1000 ciclos/min, amplitud 1,5 mm, 1 hora por eje, 3 ejes en total |
Precaución: Evite que entren materiales extraños en el producto, incluidos materiales magnéticos, materiales solubles en agua y gases corrosivos, ya que afectarán el rendimiento eléctrico del producto.
1. ¿Cuál es la diferencia entre manejar el HN-9040 a 3Vo-p versus 5Vo-p?
A 5Vo-p, el zumbador alcanza el valor mínimo nominal. Presión sonora de 83 dB. A 3Vo-p, la salida se reducirá debido a una menor excitación de la bobina. El rango operativo de 3-8Vo-p indica operación funcional en este intervalo, pero el SPL máximo se logra en 5Vo-p nominal con un ciclo de trabajo del 50 % de onda cuadrada a 2730 Hz.
2. ¿Puedo usar una señal PWM de un microcontrolador para activar este zumbador?
Sí, una señal PWM a 2730 Hz o cerca de ella con un ciclo de trabajo del 50 % es una forma de onda de accionamiento adecuada, siempre que el pin del microcontrolador o la etapa del controlador puedan suministrar la corriente requerida. Verifique la capacidad actual del puerto o utilice una etapa de búfer de transistor.
3. ¿Cómo afecta la resistencia de la bobina de 40 Ω al diseño del circuito del controlador?
La bobina de 40 Ω consume un máximo de 80 mA a 5 Vo-p. Verifique el voltaje de saturación de la etapa del controlador para garantizar una oscilación de voltaje adecuada a través de la bobina.
4. ¿Qué perfil de temperatura de reflujo es compatible con la carcasa Noryl?
El HN-9040 está diseñado para procesos de reflujo estándar sin plomo. Para obtener recomendaciones específicas de temperatura máxima y tiempo por encima del líquido, comuníquese con MEIDI para obtener el documento de perfil de soldadura por reflujo.
5. ¿El pin del HN-9040 es compatible con otros zumbadores SMD de 9 mm del mercado?
Comuníquese con MEIDI para obtener dibujos mecánicos y patrones de terreno recomendados para verificar la compatibilidad del espacio con el diseño de su PCB existente.
Para obtener hojas de datos técnicos, perfiles de soldadura por reflujo, notas de aplicación de circuitos de accionamiento o análisis de configuración OEM, comuníquese con el departamento de ingeniería de aplicaciones de MEIDI.
