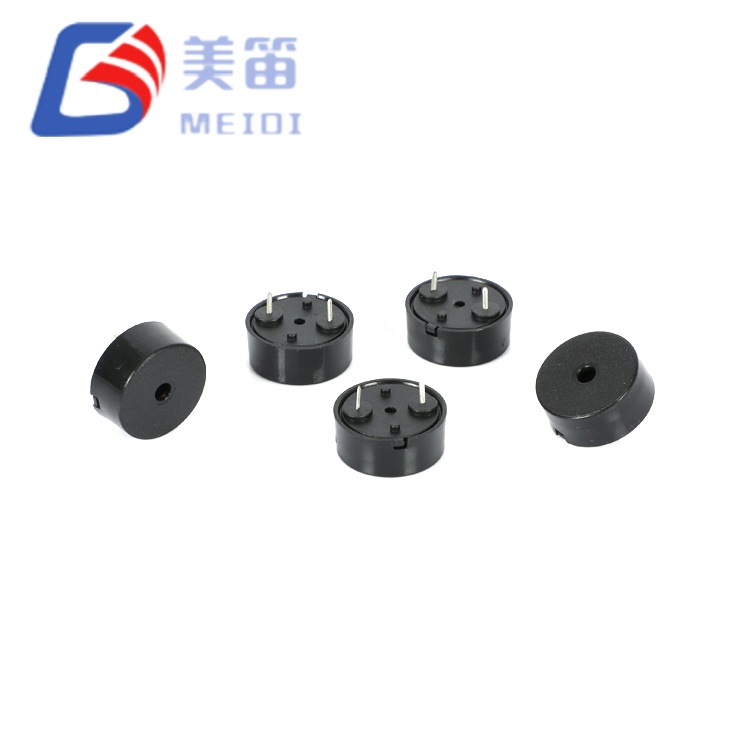

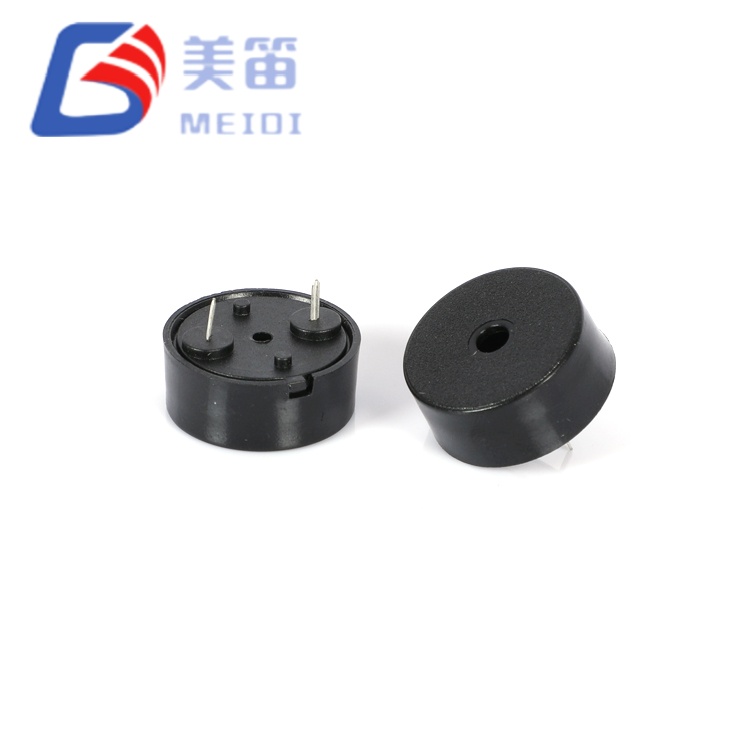

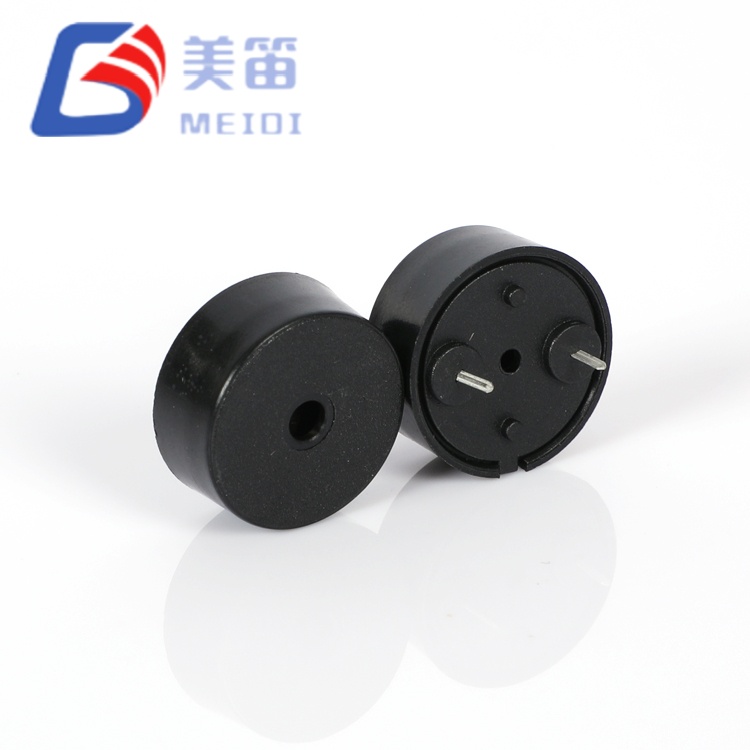

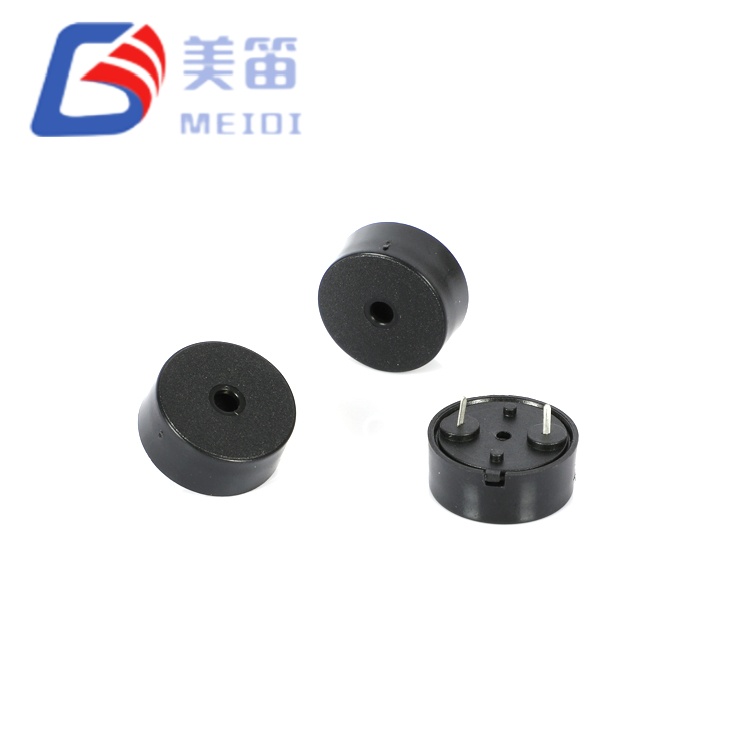

El zumbador pasivo piezoeléctrico 1707 con pin Pogo es una sirena pasiva de orificio pasante diseñada para aceptar una señal externa. Señal de accionamiento de CA para generación de tono. Ocupa una huella de 17 mm de diámetro con un altura de 7,5 mm, lo que lo hace adecuado para diseños de PCB donde el espacio es moderado restringido. Con un nivel de excitación nominal de 5 Vp‑p a 4000 Hz, ofrece un sonido presión de al menos 85 dB a 10 cm mientras se mantiene el consumo de corriente en 10 mA o menos. El rango de voltaje operativo se extiende de 1 V a 30 V pico a pico, por lo que los diseñadores Puede conectar el zumbador directamente a un pin del microcontrolador o aumentar la señal para mayor salida acústica. La carcasa de PBT negra es compatible con wave y manual. perfiles de soldadura y permanece mecánicamente estable a través de una temperatura de funcionamiento rango de -20 ℃ a +70 ℃.
| Parámetro | Valor | Condiciones de prueba |
| Tipo de producto | Zumbador pasivo piezoeléctrico (agujero pasante) | — |
| Tensión nominal | 5 Vp‑p | Condición de prueba de referencia |
| Voltaje de funcionamiento | 1 – 30 Vp‑p | Rango de señal de conducción |
| Salida de sonido a 10 cm | ≥ 85dB | 5 Vp‑p, 4000 Hz onda cuadrada |
| Consumo actual | ≤ 10mA | 5 Vp‑p, 4000 Hz onda cuadrada |
| Frecuencia resonante | 4000Hz | En condiciones nominales |
| Temperatura de funcionamiento | -20 ℃ ~ +70 ℃ | Continuo |
| Temperatura de almacenamiento | -30 ℃ ~ +80 ℃ | No operativo |
| Dimensiones (Diámetro × Alto) | 17,0 ± 0,3 × 7,5 ± 0,5 mm | Cuerpo sin pasadores |
| Peso | 1,35 gramos | Típico |
| Material de la carcasa | PBT negro | — |
| Soldadura por ola ★ | 260 ± 5 ℃, 4-6 s | Se recomiendan 2 o 3 ciclos |
| Soldadura manual ★ | 350 ± 10 ℃, 2-5 s | Se recomiendan 2 o 3 ciclos |
| Resistencia al calor de soldadura | 250 ± 5 ℃, 10 ± 0,5 s | Cuerpo a 2,0 mm de la soldadura |
Los datos siguientes provienen de una muestra de 10 unidades alimentadas a 5 Vp-p, onda cuadrada de 4000 Hz. Refleja el diferencial típico observado en la producción. Los límites garantizados son definido en las especificaciones técnicas anteriores, no en este conjunto de muestras.
| No. | SPL (dB) | Corriente (mA) | Capacitancia (nF) | Diámetro (mm) | Mmm) |
| 1 | 94 | 0.83 | 16.2 | 17.01 | 7.51 |
| 2 | 92 | 0.93 | 12.2 | 16.98 | 7.53 |
| 3 | 92 | 1.00 | 12.7 | 17.10 | 7.49 |
| 4 | 93 | 0.81 | 11.9 | 17.06 | 7.49 |
| 5 | 94 | 0.98 | 12.5 | 16.92 | 7.48 |
| 6 | 91 | 0.93 | 12.7 | 17.01 | 7.51 |
| 7 | 93 | 0.81 | 12.3 | 17.02 | 7.53 |
| 8 | 91 | 0.89 | 12.1 | 16.99 | 7.51 |
| 9 | 94 | 0.93 | 14.2 | 16.98 | 7.47 |
| 10 | 94 | 0.84 | 12.9 | 17.01 | 7.52 |
Los valores de capacitancia se toman de los encabezados de los informes de prueba como referencia y no se parte de la especificación garantizada. Póngase en contacto con MEIDI para una prueba específica de lote documentación.
Este zumbador pasivo piezoeléctrico 1707 con pin Pogo requiere una onda cuadrada externa o una señal PWM centrada en 4000 Hz. Un enfoque común es utilizar una salida de temporizador de microcontrolador, aunque el La presión sonora en niveles lógicos de 3,3 V o 5 V será inferior a los 85 dB nominales. Para alcanzar volúmenes más altos, un búfer de transistor o una puerta lógica puede elevar la unidad. amplitud hasta el máximo de 30Vp‑p. La carga capacitiva del zumbador, aproximadamente 12 nF en construcciones típicas, produce picos de corriente transitorios en cada borde de la señal. Insertar una resistencia en serie pequeña en el rango de 100 Ω a 330 Ω ayuda a gestionar estos alcanza su punto máximo sin una caída significativa en el volumen.
Para la producción, se recomienda soldar por ola a 260 ℃ durante 4 a 6 segundos. manuales También se admite soldadura a 350 ℃ durante 2 a 5 segundos, con hasta tres térmicas. ciclos permitidos. Mantenga un espacio libre de al menos 2,0 mm entre la carcasa y la fuente de soldadura.
MEIDI se ha centrado en la producción de componentes acústicos desde 2011. La empresa opera una instalación en la provincia de Jiangsu con más de 500 empleados y un salario mensual Salida superior a 50 millones de unidades de zumbador. Los procesos internos cubren la cerámica preparación de polvo, impresión de electrodos, polarización, moldeo por inyección y Montaje automatizado, que en conjunto proporcionan un control estricto sobre la calidad del material. y plazos de producción. Cada HNR‑1707 PA10 pasa una prueba acústica de final de línea verificación, y cada lote es muestreado para la secuencia de confiabilidad definida en el especificación del producto. Este modelo de fabricación integrada, certificado para ISO9001, admite un rendimiento de lotes constante tanto para cantidades de prueba como para pedidos de gran volumen.
Los equipos que ya generan una salida de onda cuadrada o PWM pueden integrar esto zumbador sin agregar un circuito oscilador adicional. Dispositivos que funcionan con baterías Benefíciese del modesto consumo de 10 mA y de la ausencia de corriente de espera. Los paneles industriales que funcionan con buses de 12 V o 24 V CC pueden activar el zumbador directamente dentro de su rango de 1 a 30 Vp-p. Productos de consumo como sensores domésticos inteligentes, Las herramientas médicas portátiles y los instrumentos de prueba portátiles también se ajustan al conector de 17 mm. huella. Si el uso previsto implica entornos regulados o relacionados con la seguridad, comuníquese con MEIDI para verificar las certificaciones aplicables.
¿Qué señal de accionamiento necesita el HNR‑1707 PA10?
Debe ser impulsado por una forma de onda de CA, generalmente una onda cuadrada o PWM en aproximadamente 4000 Hz. Un voltaje CC por sí solo no producirá sonido y puede dañar el elemento.
¿Puedo controlarlo directamente desde un pin de microcontrolador?
Sí, siempre y cuando el voltaje pico a pico del pin se encuentre dentro del rango de 1 a 30 V. Con lógica de 3,3 V o 5 V, la salida de sonido será inferior a los 85 dB nominales. Un búfer de transistor puede aumentar el nivel de la unidad cuando se requieren alertas más fuertes.
¿Qué perfiles de soldadura se recomiendan?
Para el montaje en volumen, se prefiere la soldadura por ola a 260 ℃ durante 4 a 6 segundos. También es aceptable la soldadura manual a 350 ℃ durante 2 a 5 segundos, con un límite de tres ciclos térmicos. Mantenga siempre la carcasa al menos a 2,0 mm del baño de soldadura o punta de hierro.
¿La frecuencia de resonancia tiene tolerancia?
La especificación establece una frecuencia central de 4000 Hz sin una tolerancia establecida. Para diseños sensibles a la frecuencia, MEIDI puede proporcionar caracterización adicional datos para ayudar a definir el rango esperado en producción.
Para hojas de datos completas, curvas de respuesta de frecuencia o calidad específica de lote registros, comuníquese con MEIDI con los detalles de su proyecto. Soporte de ingeniería normalmente responde dentro de un día hábil.
