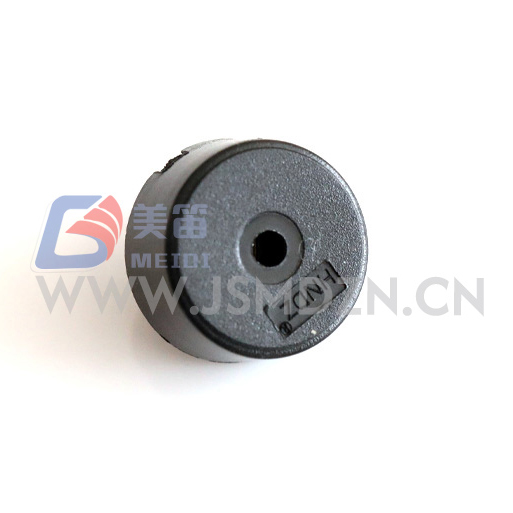

El zumbador pasivo piezoeléctrico PA6.5 HNR‑1207 con pasadores Pogo accionados por resorte es un zumbador pasivo piezoeléctrico de orificio pasante diseñado para sistemas operados con baterías y de recolección de energía donde cada microamperio afecta el tiempo de ejecución. Con un consumo medido de 0,45 a 0,54 mA a 5 Vp-p (4000 Hz), este componente ofrece ≥80 dB SPL con menos de una décima parte de la corriente de los zumbadores activos electromagnéticos típicos, lo que extiende significativamente la vida útil de la batería en dispositivos médicos portátiles, monitores portátiles y nodos de sensores inalámbricos.
Fabricado en las instalaciones de MEIDI en Jiangsu, el HNR‑1207 PA6.5 cuenta con un diafragma cerámico piezoeléctrico de 12,5 mm en una carcasa de 7,0 mm de altura y pesa solo 0,66 g. Su carga capacitiva (10 nF nominal) permite el accionamiento directo desde la mayoría de los pines GPIO de los microcontroladores sin transistores externos, mientras que el rango operativo de 1 a 30 V consolida múltiples SKU de voltaje específico en un solo componente para sistemas de 3,3 V, 5 V, 12 V y 24 V. La carcasa de PBT negra resiste la soldadura por ola a 260 °C y el retrabajo manual a 350 °C, lo que admite tanto el montaje automatizado como la reparación en campo.
El HNR‑1207 PA6.5 es un zumbador piezoeléctrico pasivo que requiere excitación de CA externa, generalmente una onda cuadrada de 4000 Hz desde un pin PWM de un microcontrolador, una salida de temporizador o un controlador IC dedicado. A diferencia de los zumbadores electromagnéticos que accionan una bobina que consume mucha corriente, este dispositivo utiliza un elemento cerámico piezoeléctrico que se flexiona bajo el voltaje aplicado, presentando una carga principalmente capacitiva. Esta diferencia fundamental da como resultado un consumo de corriente que es órdenes de magnitud menor: medido de 0,45 a 0,54 mA a 5 Vp-p, en comparación con 20 a 30 mA para alternativas activas electromagnéticas.
El rango operativo ultra amplio de 1 a 30 V es excepcionalmente amplio para un zumbador piezopasivo. A 3,3 V, el dispositivo produce una salida audible adecuada para alertas de proximidad y tonos de estado. A 5 V, cumple con la especificación ≥80 dB. A 12 V o 24 V, el SPL aumenta aún más mientras la corriente permanece baja; la naturaleza capacitiva significa que el consumo de energía aumenta con la frecuencia de conmutación en lugar de con la amplitud del voltaje. Esta elasticidad de voltaje permite la consolidación de adquisiciones: un único número de pieza sirve a nodos IoT de 3,3 V, dispositivos de consumo de 5 V, módulos automotrices de 12 V y controladores industriales de 24 V sin circuitos de regulación de voltaje.
La frecuencia resonante de 4000 ± 500 Hz se encuentra en el borde superior del pico de sensibilidad auditiva humana (2–4 kHz), lo que produce un tono nítido que exige atención y atraviesa el ruido ambiental con una potencia mínima. El montaje con orificio pasante con clavijas polarizadas garantiza una polaridad correcta y retención mecánica en entornos propensos a vibraciones. La masa de 0,66 g minimiza la carga inercial en los ensamblajes de PCB, una consideración importante para dispositivos portátiles y portátiles donde los presupuestos masivos son ajustados.
Consumo de corriente submiliamperio: medido entre 0,45 y 0,54 mA en condiciones nominales; Consumo significativamente menor que las alternativas electromagnéticas.
Rango operativo ultra amplio de 1 a 30 V: un solo SKU sirve para sistemas de 3,3 V, 5 V, 12 V y 24 V sin conversión de voltaje
Carga capacitiva de 10 nF: unidad GPIO MCU directa en la mayoría de las aplicaciones; no se requiere transistor externo ni controlador IC
Salida tonal nítida de 4000 Hz: frecuencia de punto óptimo auditivo humano con baja distorsión armónica debido a la actuación piezoeléctrica
Masa ultraligera de 0,66 g: carga inercial mínima para conjuntos de PCB portátiles, portátiles y sensibles a las vibraciones
Montaje polarizado por orificio pasante: retención mecánica y protección de polaridad en instalaciones industriales y automotrices
| Parámetro | Valor | Condiciones de prueba |
| Tipo de producto | Zumbador pasivo piezoeléctrico | — |
| Tensión nominal | 5 V (Vp-p) | Onda cuadrada, 4000 Hz |
| Voltaje de funcionamiento | 1 – 30 V (Vp‑p) | Continuo |

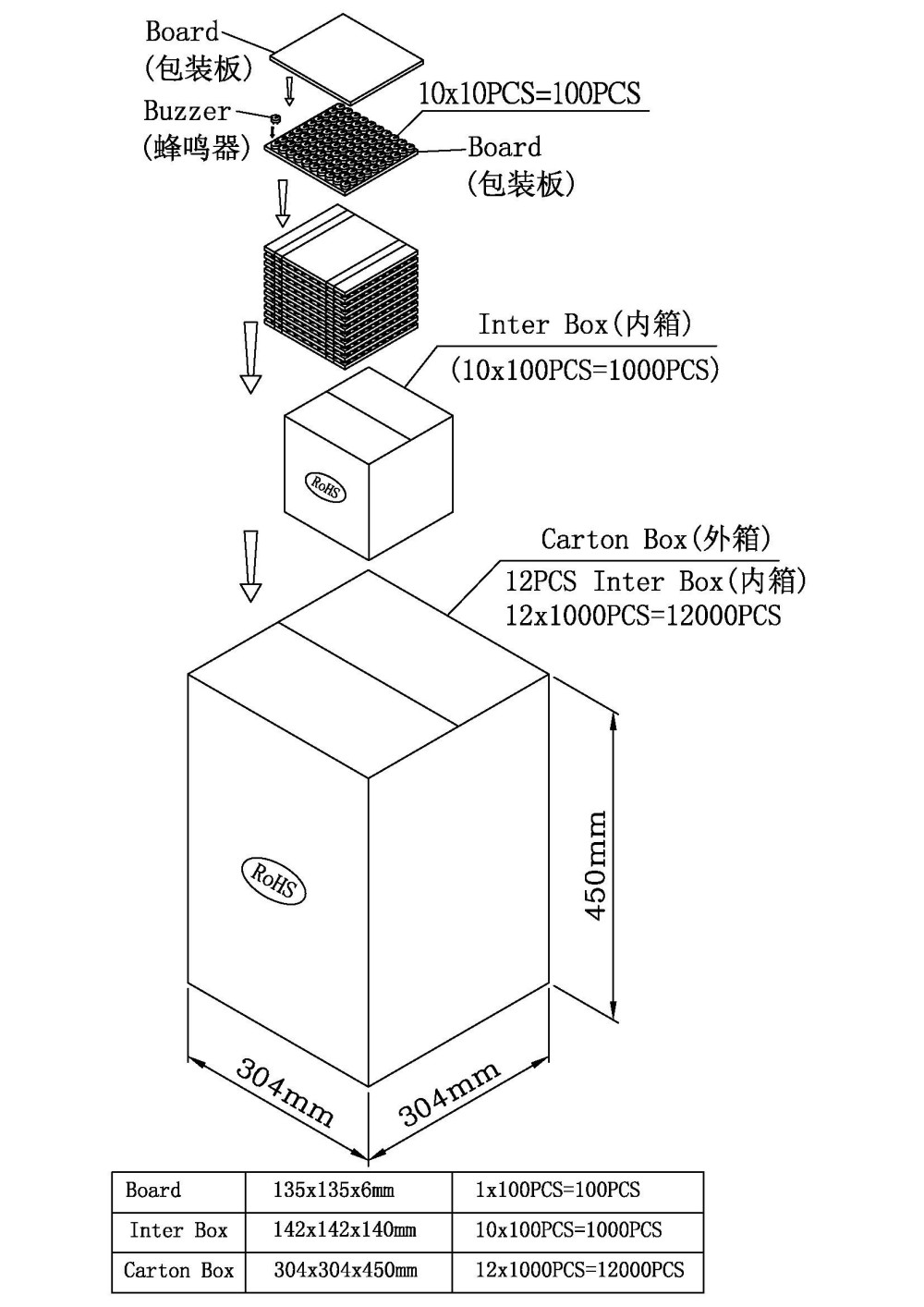

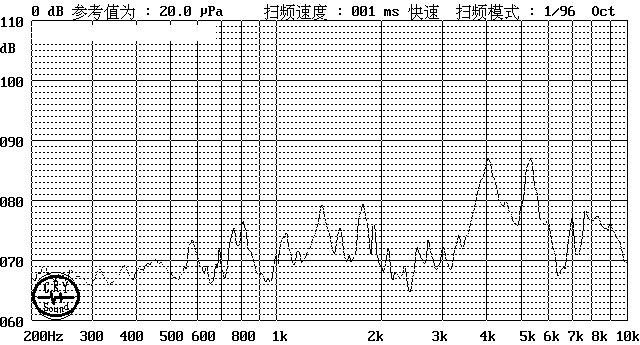

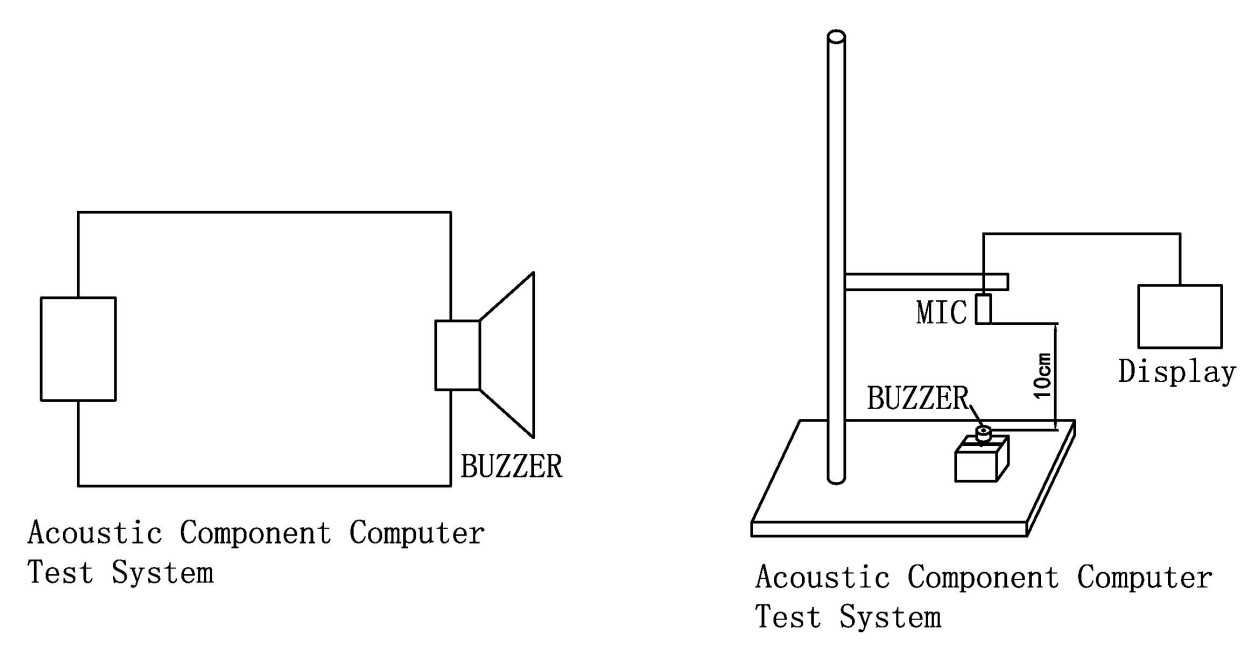

| Salida de sonido | ≥ 80dB | A 5 Vp‑p, 4000 Hz, 10 cm |
| Frecuencia resonante | 4000 ± 500 Hz | A tensión nominal |
| Consumo actual | ≤ 10mA | A 5 Vp‑p, 4000 Hz; medido 0,45–0,54 mA |
| Capacidad | 10 ± 40 % nF | A 1 kHz, 25 ℃ |
| Temperatura de funcionamiento | -20 ℃ ~ +70 ℃ | Continuo |
| Temperatura de almacenamiento | -30 ℃ ~ +80 ℃ | No operativo |

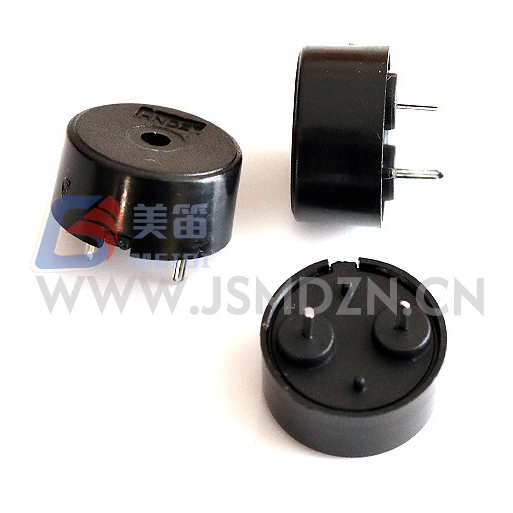

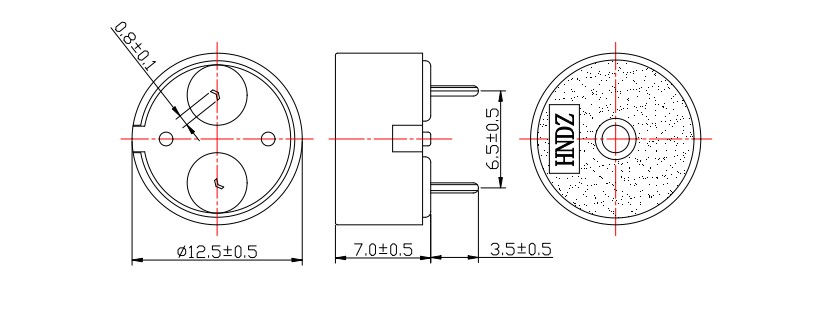

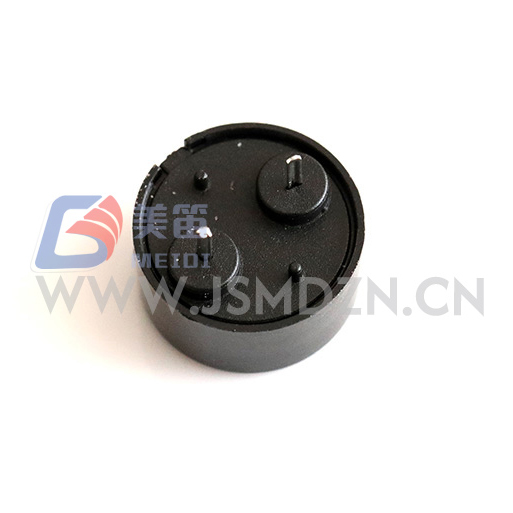

| Dimensiones (Diámetro × Alto) | 12,5 × 7,0 mm | Solo cuerpo |
| Peso | 0,66 ± 0,2 gramos | Típico |
| Material de la carcasa | PBT negro | UL94 V‑0 |
| Tipo de montaje | Orificio pasante | Pines polarizados |
| Temperatura de soldadura (onda) | 260 ± 5 ℃ | 4-6 s, recomendado |
| Temperatura de soldadura (manual) | 350 ± 10 ℃ | 2-5 s, recomendado |
Monitores de salud portátiles: recordatorios de medicación, alertas de detección de caídas y alarmas de umbral de glucosa donde la duración de la batería es la principal limitación de diseño.
Dispositivos médicos portátiles: tonos de límite de oxímetro de pulso, pitidos de finalización del ciclo del nebulizador y alertas de fiebre en termómetros digitales en instrumentos que funcionan con baterías
Nodos de sensores de IoT: advertencias de umbral ambiental, chirridos de estado de conectividad y alertas de detección de manipulación en sensores inalámbricos de celda tipo botón o que funcionan con energía solar
Sistemas de medición inteligentes: notificaciones de límites de uso, advertencias de fallas de comunicación y alertas de manipulación en medidores de servicios públicos respaldados por baterías
Módulos interiores automotrices de 12 V/24 V: recordatorios de cinturones de seguridad, timbres de encendido con llave y retroalimentación de herramientas de diagnóstico sin regulador de voltaje superior
Paneles de control industriales de 24 V: indicación de fallas, tonos de finalización de ciclo y alertas de interruptor de límite en PLC y sistemas lógicos de relés
| Desafío de diseño | Solución HNR‑1207 PA6.5 |
| El tiempo de funcionamiento de la batería es la principal limitación | El consumo de 0,45 a 0,54 mA extiende significativamente la vida útil de la celda tipo botón en comparación con las alternativas electromagnéticas |
| Familia de productos multivoltaje | Un único SKU de 1 a 30 V reemplaza los zumbadores específicos de 3,3 V, 5 V, 12 V y 24 V; reduce las líneas de BOM y el inventario |
| No hay pines MCU de repuesto para el controlador dedicado | Unidades de carga de 10 nF directamente desde GPIO; no se requiere transistor, resistencia o inductor |
| Presupuesto de peso portátil <1 g | La masa de 0,66 g cumple con estrictas limitaciones de uso sin comprometer la acústica |
| Entorno médico/RF sensible a EMC | El accionamiento piezoeléctrico no genera campo magnético; riesgo cero de interferencia ECG/EEG |
El zumbador pasivo piezoeléctrico con pines Pogo con resorte ocupa un nivel de eficiencia distinto en la cartera acústica de MEIDI. Mientras que los zumbadores electromagnéticos priorizan la simplicidad plug-and-play, este zumbador piezopasivo de 1 a 30 V cambia el oscilador integrado por una reducción de corriente de órdenes de magnitud y flexibilidad de voltaje. Para diseños alimentados por baterías, multivoltaje o con masa restringida, la ganancia de eficiencia justifica el requisito de unidad externa.
MEIDI fabrica el HNR‑1207 PA6.5 en líneas de ensamblaje piezoeléctricas dedicadas con unión cerámica automatizada, terminación de electrodos y estaciones de sintonización de frecuencia. Nuestra base de fabricación en Jiangsu sigue los protocolos de gestión de calidad ISO 9001, con control estadístico de procesos en cada etapa de producción.
Cada lote de producción se somete a una verificación exhaustiva:
Prueba de capacitancia al 100 %: verificación de 10 nF ±40 % a 1 kHz para coincidencia del circuito del variador; rango medido 11,2–12,5 nF en muestras de producción
Muestreo de frecuencia resonante – 4000 Hz ±12,5 % de verificación estadística; rango medido típico 3900–4080 Hz
Verificación por lotes de SPL: ≥80 dB mínimo a 5 Vp‑p, 4000 Hz; rango de muestra medido 83–86 dB
Validación del consumo de corriente – ≤10mA máximo; medido entre 0,45 y 0,54 mA confirma el rendimiento por debajo del miliamperio
Almacenamiento a alta temperatura: 48 horas a +80 ± 2 ℃ (prueba de almacenamiento, sin funcionamiento); Recuperación de parámetros después de 2 horas de estabilización ambiental.
Almacenamiento a baja temperatura: 48 horas a -30 ± 2 ℃; Activación verificada a 1V mínimo.
Ciclos de choque térmico: 5 ciclos entre -30 ℃ y +80 ℃ con una permanencia de 30 minutos por extremo
Validación de tensión mecánica: vibración sinusoidal (10–55 Hz, amplitud de 1,0 mm, ejes XYZ, 0,5 horas acumuladas) y caída libre de 75 cm sobre madera dura de 10 mm (3 impactos)
Resistencia a la humedad: 48 horas a 50 ± 5 ℃ / 90–95 % de humedad relativa, seguidas de 2 horas de recuperación y caracterización eléctrica
Resistencia al calor de soldadura: 250 ± 5 ℃ durante 10 ± 0,5 segundos con un espacio entre el cuerpo y la soldadura de 2,0 mm
Certificaciones disponibles: RoHS, REACH y UL94 V‑0 para la carcasa PBT. El marcado del código de lote en cada unidad permite una trazabilidad de 10 años hasta la fecha de producción, los registros de prueba y los lotes de materia prima.
P1: ¿Se puede controlar el HNR‑1207 PA6.5 directamente desde un pin GPIO de un microcontrolador de 3,3 V?
Sí, en la mayoría de los casos. La carga capacitiva de 10 nF consume aproximadamente 0,13 mA RMS a 3,3 Vp-p y 4000 Hz, muy dentro de la capacidad de 8 a 20 mA de los pines GPIO de MCU estándar. No se requiere ningún transistor externo ni controlador IC. Para obtener un SPL máximo, conduzca a 5 Vp-p si la MCU admite pines tolerantes a 5 V o funciona desde un riel de 5 V. A 3,3 V, la salida es audible para alertas de proximidad y estado, aunque por debajo del umbral de especificación de 80 dB que está validado a 5 Vp-p.
P2: ¿Cómo varía el consumo de corriente con el voltaje y la frecuencia?
El consumo de corriente en un zumbador piezoeléctrico es principalmente capacitivo: I ≈ 2πfCV. A frecuencia constante, la corriente escala linealmente con el voltaje. A 10 Vp‑p, la corriente teórica es de aproximadamente 1,0 mA; a 24 Vp‑p, aproximadamente 2,4 mA, todavía insignificante en comparación con las alternativas electromagnéticas. La duplicación de frecuencia (por ejemplo, 8000 Hz) duplica la corriente a voltaje constante. Para calcular el presupuesto de la batería, suponga una capacitancia de 10 nF y un voltaje de accionamiento objetivo en el peor de los casos.
P3: ¿Cuál es la diferencia práctica entre este zumbador piezopasivo y un zumbador activo electromagnético en un diseño que funciona con baterías?
El HNR‑1207 PA6.5 consume entre 0,45 y 0,54 mA frente a los 20 y 30 mA de los típicos zumbadores electromagnéticos activos de 3 V: una reducción de entre 40 y 60 veces. Para una pila de botón CR2032 (220 mAh), esto se traduce en un tiempo de ejecución significativamente mayor para uso intermitente. La desventaja es un circuito de accionamiento externo: el zumbador piezoeléctrico requiere una onda cuadrada de 4000 Hz desde un pin u oscilador PWM, mientras que el zumbador activo solo necesita voltaje de CC. Para diseños con recursos PWM disponibles, la ganancia de eficiencia es sustancial.
P4: ¿Puedo variar la frecuencia de manejo para alertas multitono o de volumen modulado?
Sí, dentro de unos límites. El SPL máximo se produce a la frecuencia de resonancia de 4000 Hz. Conducir a 3500 Hz o 4500 Hz reduce la salida aproximadamente entre 6 y 10 dB. Para secuencias multitono, la modulación de frecuencia dentro de ±500 Hz de resonancia produce tonos perceptiblemente diferentes manteniendo el volumen adecuado. La modulación del ciclo de trabajo (25%–75%) varía el volumen percibido ajustando el suministro de energía promedio sin cambiar la frecuencia. Para aplicaciones melódicas o musicales, tenga en cuenta que los zumbadores piezoeléctricos tienen un ancho de banda estrecho; Las formas de onda complejas no se reproducirán fielmente.
P5: ¿El HNR‑1207 PA6.5 es adecuado para aplicaciones de PLC industriales de 24 V sin resistencias limitadoras de corriente?
Sí. La naturaleza capacitiva del elemento piezoeléctrico significa que la corriente se autolimita por reactancia, no por resistencia. A 24 Vp-p y 4000 Hz, la corriente estimada permanece por debajo de 1 mA; no se requiere resistencia en serie para limitar la corriente. Sin embargo, se recomienda una resistencia en serie de 100 a 330 Ω para amortiguar el zumbido y proteger el transistor de excitación de transitorios de carga reactiva. Asegúrese de que el circuito de accionamiento pueda soportar el nivel de 24 V; Los pines estándar de MCU de 3,3 V o 5 V requieren un transistor de cambio de nivel u optoacoplador.
P6: ¿Cuál es el diseño de PCB recomendado para minimizar el acoplamiento de ruido?
Coloque el zumbador alejado de nodos de conmutación de alta di/dt (convertidores reductores, controladores de motor) para evitar el acoplamiento capacitivo en el elemento piezoeléctrico. Mantenga la traza de la señal de conducción corta y, si es posible, diríjala a una capa interna con un plano de tierra debajo. Una resistencia de 100 Ω en serie con el pin GPIO, colocada cerca de la MCU, reduce el timbre y la EMI. Para protección ESD, se puede agregar una resistencia en serie de 1kΩ y un capacitor pequeño (por ejemplo, 100pF) a la línea de transmisión.
Para obtener notas de aplicación de circuitos de accionamiento, pautas de integración de voltajes múltiples, ejemplos de configuración de PWM o precios por volumen en líneas de productos de 3,3 V, 5 V, 12 V y 24 V, comuníquese con el soporte de ingeniería de MEIDI.
La ingeniería de aplicaciones de MEIDI normalmente responde en un día hábil con ejemplos de códigos PWM, esquemas de traducción de niveles de voltaje y precios por volumen para programas de consolidación de múltiples SKU.
